Summary of Contents for Metra Electronics 99-7864
Page 1

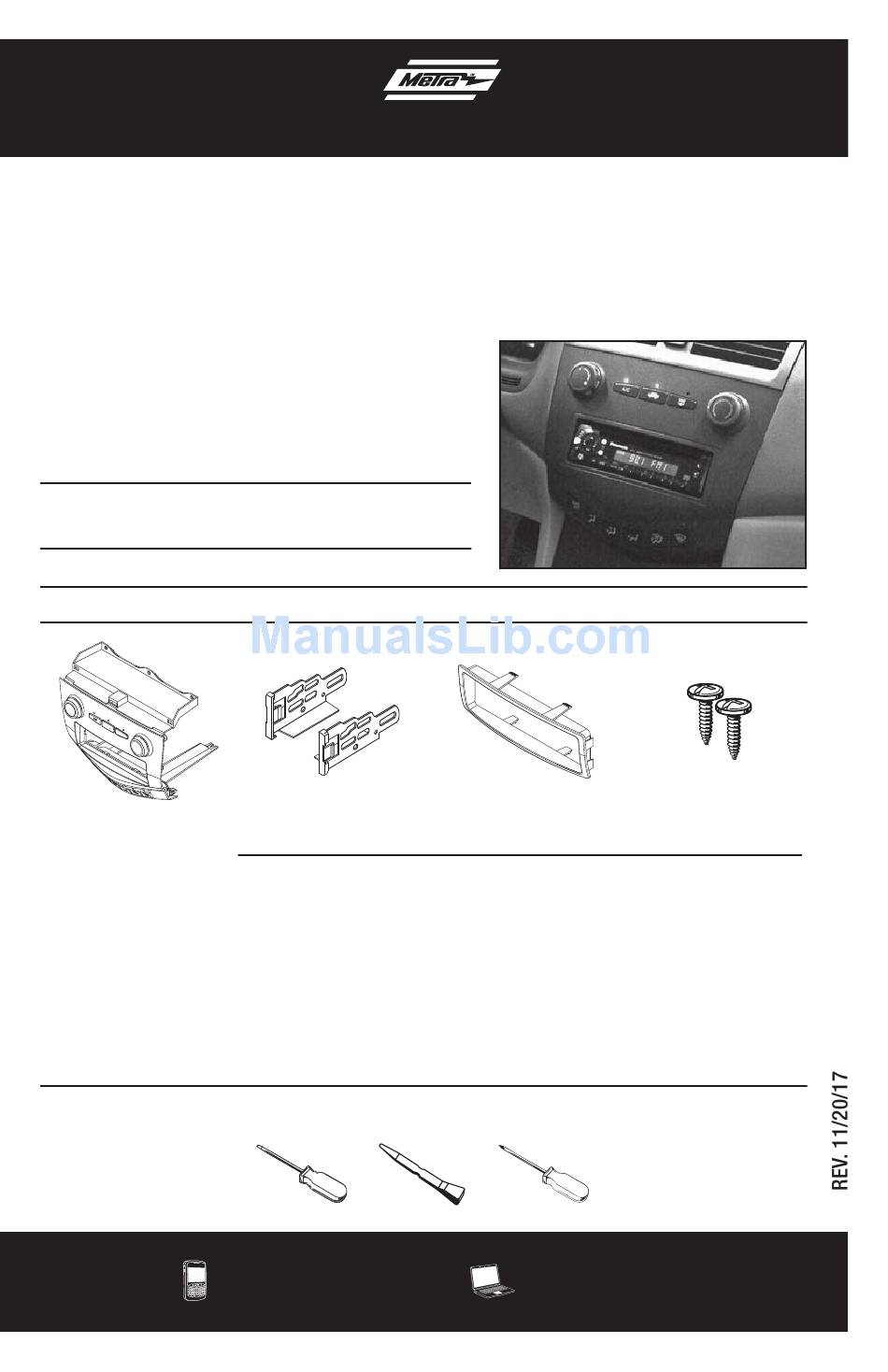

INSTALLATION INSTRUCTIONS FOR PART 99-7864 APPLICATIONS Honda Accord 2003-2007 99-7864 (Equipped with Single Zone Climate Controls) U.S. PATENT # D519,995 KIT FEATURES • DIN radio provisions • ISO radio provisions KIT COMPONENTS • A) Radio and climate control housing • B) ISO brackets • C) ISO trim plate • D) PPH-1034 screws WIRING &...
99-7864 Table of Contents Dash Disassembly – Honda Accord 2003-2007 .................... 3-4 Kit Assembly – DIN radio provision ......................5 – ISO radio provision ......................6 NOWLEDGE IS OWER Enhance your installation and fabrication skills by enrolling in the most recognized and respected mobile electronics school in our industry.
Dash Disassembly 99-7864 Honda Accord 2003-2007 1. Unsnap and remove shift lever trim ring. (Figure A) 2. Unsnap coin tray/ashtray from assembly and remove. Rubber cover may come out first but entire assembly must be removed to access screws below.
Page 4
Dash Disassembly 99-7864 Honda Accord 2003-2007 4. Remove (2) Phillips screws from bottom of pocket assembly and unsnap and remove. (Figure D) 5. Remove (2) Phillips screws facing up under radio/climate control assembly.) (Figure E) 6. Push and hold the hazard button down.
(Figure A) 4. Reassemble dash in reverse order of disassembly. Note: The orange wire coming out of the back of the 99-7864 needs to be connected to the orange illumination wire coming from the Metra 70-1721 wire harness (sold separately).
4. Reassemble dash in reverse order of disassembly. Note: The orange wire coming out of the back of the 99-7864 needs to be connected to the orange illumination wire coming from the Metra 70-1721 wire harness (sold separately).
Page 9
INSTRUCCIONES DE INSTALACIÓN PARA LA PIEZA 99-7864 APLICACIONES Honda Accord 2003-2007 99-7864 (Equipado con controles de clima de zona única) U.S. PATENT # D519,995 CARACTERÍSTICAS DEL KIT • Provisión de radio DIN • Provisión de radio ISO COMPONENTES DEL KIT •...
Page 10
99-7864 Indice Desmontaje del tablero – Honda Accord 2003-2007 .................... 3-4 Ensamble del kit – Provisión de radio DIN......................5 – Provisión de radio ISO ......................6 PRECAUCIÓN: Metra recomienda desconectar el terminal negativo de la batería antes de comenzar cualquier instalación. Todos los accesorios, interruptores y, especialmente, las luces indicadoras de airbag deben estar enchufados antes de volver a conectar la batería o comenzar...
Page 11
Desmontaje del tablero 99-7864 Honda Accord 2003-2007 1. Suelte a presión y quite el anillo de moldura de la palanca de velocidades. (Figura A) 2. Suelte a presión la charola para monedas/el cenicero del ensamble y quite. Es posible que salga primero la...
Page 12
Desmontaje del tablero 99-7864 Honda Accord 2003-2007 4. Quite los (2) tornillos Phillips de la parte inferior del ensamble de bolsillo y desenganche y retire. (Figura D) 5. Retire los (2) tornillos Phillips orientados hacia arriba debajo del ensamble del radio/control de clima.
Page 13
Para ajustar el 99-7864 a los parpadear. diferentes tipos de radios disponibles en Solo automóviles de 2 puertas: el Honda Accord, el 99-7864 tiene una Para programar el kit, deberá función de programa. encender su vehículo y luego sostener Solo sedán de 4 puertas: el botón del desempañado trasero...
Page 14
Para ajustar el 99-7864 a los parpadear. diferentes tipos de radios disponibles en Solo automóviles de 2 puertas: el Honda Accord, el 99-7864 tiene una Para programar el kit, deberá función de programa. encender su vehículo y luego sostener Solo sedán de 4 puertas: el botón del desempañado trasero...
