Summary of Contents for Chauvet Nexus 2x2

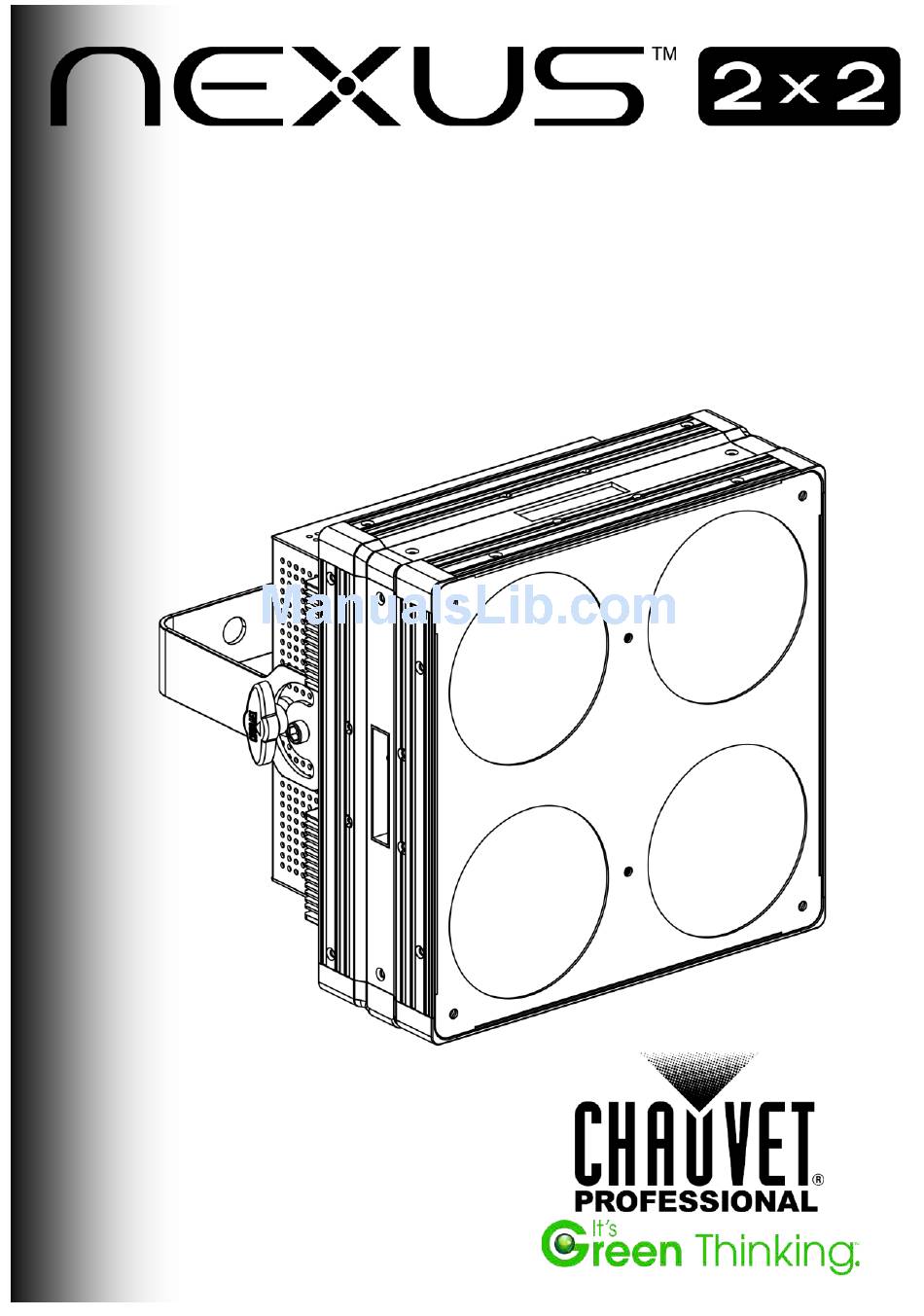

  • Page 1 Quick Reference Guide English Español ES Français FR...
  • Page 2 Nexus™ 2x2 QRG About this The Nexus™ 2x2 Quick Reference Guide (QRG) has basic product information such as connection, mounting, menu options, and DMX values. Guide Download the User Manual from www.chauvetlighting.com for more details. The information and specifications contained in this QRG are subject to Disclaimer change without notice.
  • Page 3 Nexus™ 2x2 QRG AC Power This product has an auto-ranging power supply that can work with an input voltage range of 100 to 240 VAC, 50/60 Hz. Power Linking You can link up to 15 Nexus™ 2x2 products at 120 VAC or 28 at 230 VAC.
  • Page 4 Nexus™ 2x2 QRG Art-Net™ Art-Net™ is an Ethernet protocol that uses TCP/IP to transfer large amounts of DMX512 data over a large network. Art-Net™ uses the Connection Neutrik® etherCON® connection. An Art-Net™ protocol document is available from www.chauvetpro.com. Art-Net™ is Designed by and Copyright Artistic Licence Holdings Ltd.

  • Page 5: Floor Mounting

    Nexus™ 2x2 QRG Mounting The Nexus™ 2x2 may be mounted in almost any orientation provided each individual product is secured through the mounting bracket. The coffin locks are for product alignment only and are not weight bearing. DO NOT hang product using only the coffin locks. Coffin Lock Overhead Mounting Product...

  • Page 6: Menu Options

    Nexus™ 2x2 QRG Menu Options Main Level Programming Levels Description Auto 1~11 Show Speed 11 automatic programs Auto Show Fade 000~100 Cross-fading color scroll Fixture Color 7 preset colors Static Combine Red, Green, and Blue, to Manual Color 000~255 generate a custom color (0~100%) Dimmer Mode Dimming curve Dimmer 1~3...
  • Page 7 Nexus™ 2x2 QRG DMX Values 17 Ch Channel Function Value Percent/Setting Red 1 0~100% 000 ó 255 When values 011-020 in CH. 17 are WW 1 activated Green 1 0~100% 000 ó 255 When values 011-020 in CH. 17 are CW 1 activated 000 ó...
  • Page 8 Nexus™ 2x2 QRG DMX Values (Cont.) 17 Ch Channel Function Value Percent/Setting 000 ó 010 (Cont.) Preset dimmer speed from display menu 011 ó 020 WW/CW Mode On (hold for 5 sec.) 021 ó 030 WW/CW Mode Off (hold for 5 sec.) 031 ó...

  • Page 9: Green

    Nexus™ 2x2 QRG DMX Values (Cont.) 9 CH Channel Function Value Percent/Setting 000 ó 010 No Function (Cont.) 011 ó 029 Auto 1 030 ó 048 Auto 2 049 ó 067 Auto 3 068 ó 086 Auto 4 087 ó 104 Auto 5 105 ó...
  • Page 10 Nexus™ 2x2 GRR Acerca de Esta La Guía de Referencia Rápida (GRR) del Nexus™ 2x2 contiene información básica sobre el producto, como montaje, opciones de menú y Guía valores DMX. Descargue manual usuario www.chauvetlighting.com para una información más detallada. Exención de La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.
  • Page 11 Nexus™ 2x2 GRR Corriente Este producto tiene una fuente de alimentación con detección automática que puede funcionar con un rango de tensión de entrada de Alterna 100~240 VCA, 50/60 Hz. Alimentación en Puede enlazar hasta 15 productos NEXUS™ 2X2 a 120 VCA, u 28 a 230 VCA.
  • Page 12 Nexus™ 2x2 GRR Factory Este procedimiento le permite restablecer el producto a su configuración original de fábrica. Restablecer Desenchufe el Nexus ™ 2x2 del poder. Mantenga pulsado los botones <MENU/ESC> y <ENTER> simultáneamente mientras plugging el Nexus ™ nuevo 2x2 en el poder.
  • Page 13 Nexus™ 2x2 GRR Montaje El Nexus™ 2x2 se puede montar en casi cualquier orientación siempre que cada producto individual se asegure con los soportes de montaje. Los cierres de la caja son solo para la alineación del producto y no soportan peso.

  • Page 14: Opciones De Men

    Nexus™ 2x2 GRR Opciones de Menú Nivel Principal Niveles de Programación Descripción Auto 1~11 Show Speed 11 programas automáticos Auto Show Fade 000~100 Desplazamiento de color Cross-fading Fixture Color 7 colores preconfigurados Static Combina Rojo, Verde y Azul para Manual Color 000~255 generar un color personalizado (0~100%) Dimmer Mode...
  • Page 15 Nexus™ 2x2 GRR Valores DMX 17 Ch Canal Función Valor Porcentaje/Configuración Rojo 1 0~100% 000 ó 255 Cuando los valores 011-020 en el WW 1 CH. 17 están activados Verde 1 0~100% 000 ó 255 Cuando los valores 011-020 en el CW 1 CH.

  • Page 16: Value

    Nexus™ 2x2 GRR Valores DMX (Cont.) 17 Ch Canal Función Valor Porcentaje/Configuración 000 ó 010 (Cont.) Sin función 011 ó 029 Auto 1 030 ó 048 Auto 2 049 ó 067 Auto 3 068 ó 086 Auto 4 087 ó 104 Auto 5 105 ó...
  • Page 17 Nexus™ 2x2 GRR Valores DMX (Cont.) 9 CH Canal Función Valor Porcentaje/Configuración 000 ó 255 0~100% Atenuador Rojo 0~100% 000 ó 255 Cuando los valores 011-020 en el CH. 9 están activados Verde 0~100% 000 ó 255 Cuando los valores 011-020 en el CH. 9 CW 1 están activados 000 ó...
  • Page 18 Nexus™ 2x2 GRR Valores DMX (Cont.) 9 CH Canal Función Valor Porcentaje/Configuración 000 ó 010 (Cont.) Sin función 011 ó 029 Auto 1 030 ó 048 Auto 2 049 ó 067 Auto 3 068 ó 086 Auto 4 087 ó 104 Auto 5 105 ó...
  • Page 19 Nexus™ 2x2 MdR À Propos de ce Le Manuel de Référence NEXUS™ 2X2 Quick Reference Guide (MdR) reprend des informations de base sur ce produit notamment en matière de Manuel connexions, montage, options de menu et valeurs DMX. Téléchargez le manuel d'utilisation sur www.chauvetlighting.com pour de plus amples...
  • Page 20 Nexus™ 2x2 MdR Alimentation Ce produit est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz. Connexion Vous pouvez connecter jusqu’à 15 NEXUS™ 2X2 à 120 VCA ou 28 unités à 230 VCA Vous pouvez vous procurer séparément des cordons Électrique d'alimentation.
  • Page 21 Nexus™ 2x2 MdR Factory Reset Cette procédure vous permet de réinitialiser le produit à ses paramètres d'usine. Débranchez le Nexus ™ 2x2 du pouvoir. Appuyez et maintenez les boutons <MENU/ESC> et <ENTER> simultanément tout plugging le Nexus ™ arrière 2x2 en puissance. Relâchez le bouton de <ENTER>...
  • Page 22 Nexus™ 2x2 MdR Installation Le Nexus™ 2x2 peut être monté dans quasi toutes les positions pour autant que chaque unité soit sécurisée au moyen de la lyre de suspension. Les fermetures papillons ne servent qu'à l'alignement de l'unité. Ne suspendez PAS l'unité...

  • Page 23: Options Du Menu

    Nexus™ 2x2 MdR Options du Menu Main Level Programming Levels Description Auto 1~11 Show Speed 11 programmes automatiques Auto Show Fade 000~100 Défilement des couleurs cross-fading Fixture Color 7 couleurs prédéfinies Static Combine les couleurs rouge, vert et bleu Manual Color 000~255 afin de créer des couleurs sur mesure (0~100%)
  • Page 24 Nexus™ 2x2 MdR Valeurs DMX 17 canaux Canal Fonction Valeur Pourcentage/Configuration Rouge 1 0~100% 000 ó 255 Quand les valeurs 011~020 du canal 17 Blanc chaud 1 sont activées Vert 1 0~100% 000 ó 255 Quand les valeurs 011~020 du canal 17 Blanc froid 1 sont activées 000 ó...

  • Page 25: Value

    Nexus™ 2x2 MdR Valeurs DMX (Suite) 17 canaux Canal Fonction Valeur Pourcentage/Configuration 000 ó 010 Pas de fonction (suite) 011 ó 029 Auto 1 030 ó 048 Auto 2 049 ó 067 Auto 3 068 ó 086 Auto 4 087 ó 104 Auto 5 105 ó...
  • Page 26 Nexus™ 2x2 MdR Valeurs DMX (Suite) 9 canaux Canal Fonction Valeur Pourcentage/Configuration 000 ó 255 0~100% Gradateur Rouge 0~100% 000 ó 255 Quand les valeurs 011~020 du canal 9 Blanc chaud sont activées Vert 0~100% 000 ó 255 Quand les valeurs 011~020 du canal 9 Blanc froid 1 sont activées 000 ó...
  • Page 27 Nexus™ 2x2 MdR Valeurs DMX (suite) 9 canaux Canal Fonction Valeur Pourcentage/Configuration 000 ó 010 Vitesse du gradateur prédéfinie depuis le (suite) menu 011 ó 020 Mode Blanc chaud/Blanc froid activé (maintenir pendant 5s) 021 ó 030 Mode Blanc chaud/Blanc froid désactivé (maintenir pendant 5s) Vitesse du 031 ó...
  • Page 28 Technical Support Technical Support Voice: (954) 577-4455 (Press 4) Email: uktech@chauvetlighting.com Fax: (954) 756-8015 Email: tech@chauvetlighting.com World Wide Web World Wide Web www.chauvetlighting.com www.chauvetlighting.co.uk Nexus2X2 QRG, Rev. 2 ML│ © Copyright 2013 CHAUVET® │All rights reserved. Printed in P. R. C.
