Maintenance – Manutenzione – Ebtretien - Wartung
Maintenance
Manutenzione

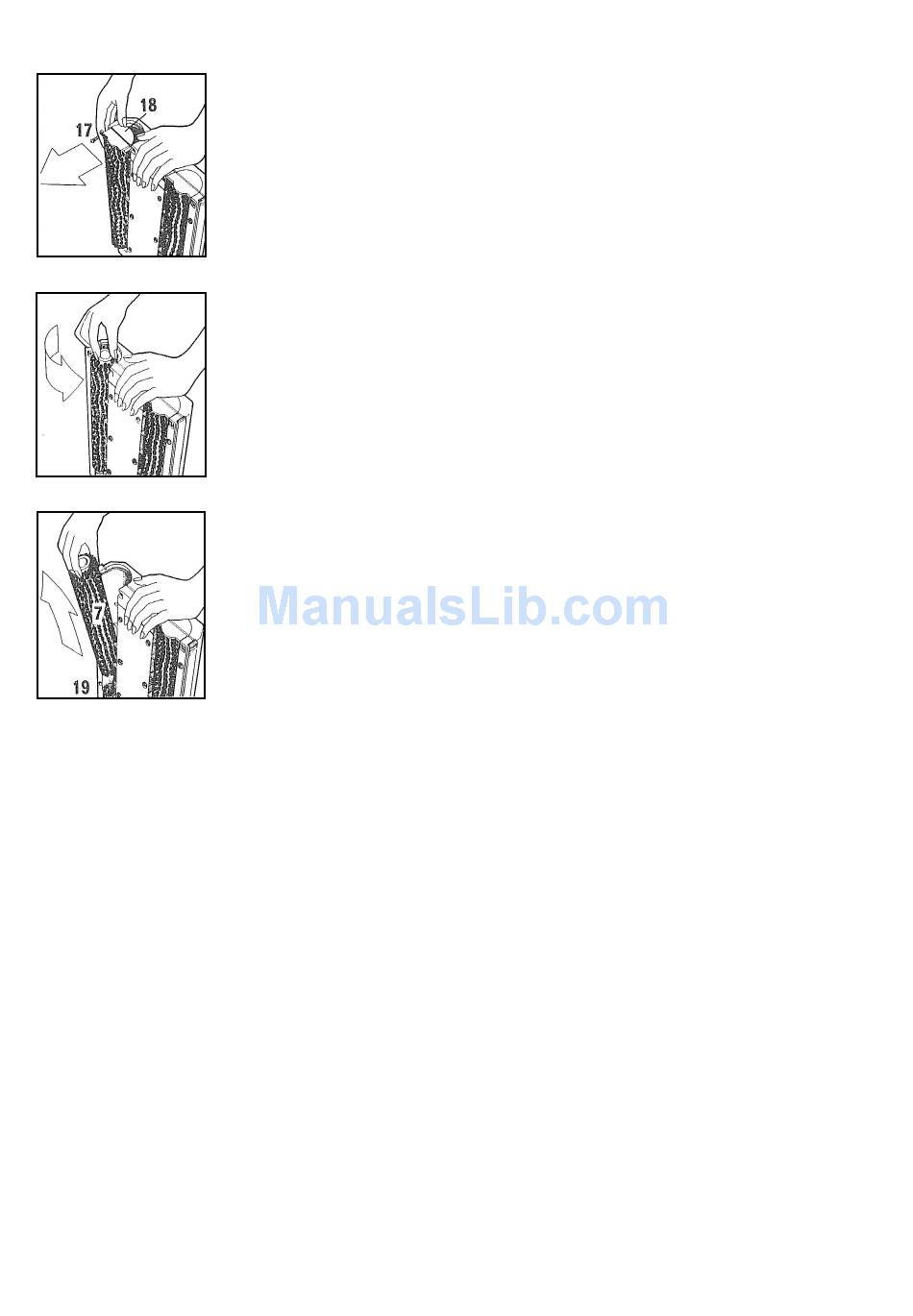

To change the brush (7) first
remove the two screws (17)
from the Bearing Block (18)
Per sostituire le spazzole tonde
then push forward the top of
(7)) sitare le viti (17) del
the brush together with the
supostrare spazzolino e bronzina
block.
dalla sede.
Take the block off the brush
then lift the brush upwards
Togliere il supporto bronzina e
out of the brush housing.
sfilare la spazzola il senso
To thoroughly clean the
longitudinale da telaio.
DUO and the brush it is
Si consiglia l'asportazione
recommended that the
delle due spazzole per
brushes are taken out to of
effettuare la pulizia a fondo del
the machine.
DUO.
To replace the brush insert
the slotted end into the
housing first and locate the
slots over the drive cog (19)
by turning the brush. With
the brush located pull the
Per rimontare le spazzole:
brush forward slightly to
spingere il lato spazzola con
enable the bearing block to
incastro sul transinatore (19))
be replaced then push the
ruotando la spazzola fino a farli
block back into its place in
conbaciare, rimontare il supporto
the brush housing and
bonzina sulla spazzola ed iserirlo
replace the two screws.
nell'apposita scanalatura.
86269880 10/01/07
Entretien
Pour sortir les brosses (7)
dévisser les vis (17) et enlever
les plaquettes (18).
Sortie la brosse en la tirant
vers soi sans forcer sur
l'entraîneur, la secouer et la
frotter.
Pour le remontage, enfoncer le
guide de la brosse dans son
entraineur (19) et positionner
en faisant pivoter légèrement
celle-ci. Remettre la plaque e
visser.
Wartung
Zum Wechsein der Rund-
burste (7) die beiden
Schrauben (17) am
Burstenlager (18) losen und
das Lager mit der Burste
etwas aus dem Gehause
schwenken.
Das Burstenlager abnehmen
und die Burste in
Langsrichtung aus dem
Gehause ziehen.
Zur grundlichen Reinigung
das DUO und der Bursten,
empfiehlt es sich, die
Rundbrusten aus dem Gerat
zu nehmen!
Beim Wiedereinsetzen der
Rundburste die Mitnahmeseite
der Burste auf den Mitnehmer
(19) stecken und durch
Drehen beide Teile
miteinander verrasten. Das
Burstenlager wieder
aufstecken und in das
Gehause schwenken, der Steg
auf dem lager muß dabei ub
due Gehauserille geschoben
werden.
3
