Summary of Contents for Atlantis V800-45W

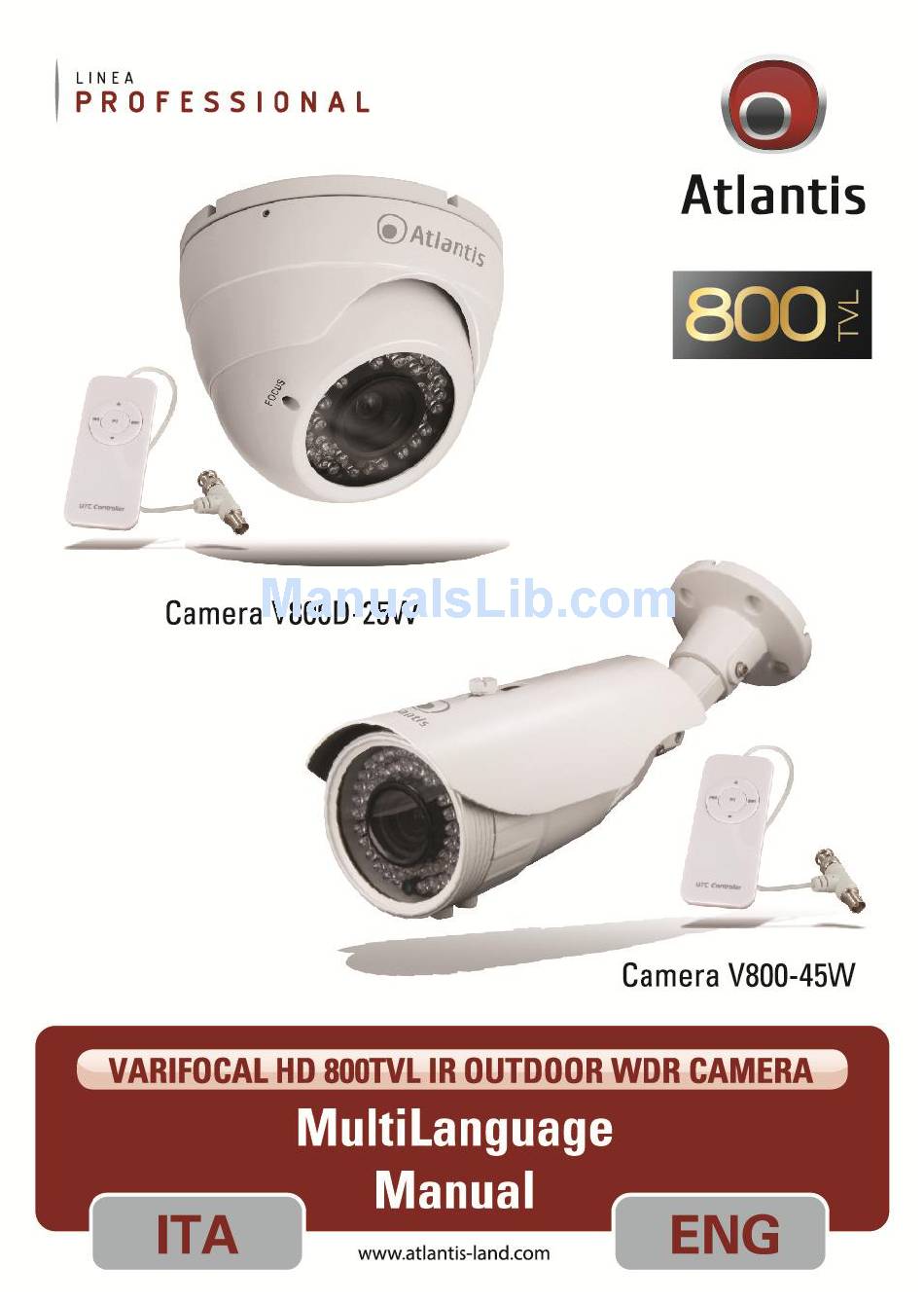

  • Page 1 n FTP...
  • Page 2 ITALIANO Questo prodotto è coperto da garanzia Atlantis On-Site della durata di 1 anno (per via della collocazione in ambienti outdoor). Se utilizzato in ambienti indoor la garanzia è di 2 anni. Per maggiori dettagli in merito o per accedere alla documentazione completa in Italiano fare riferimento al sito www.atlantis-...
  • Page 3: Table Of Contents

    ITALIANO 1. Panoramica di Prodotto ............... 8 1.1 Contenuto della confezione ............9 1.2 Cablaggio ..................9 1.3 Connessione della Camera al DVR (con RJ45) ......10 1.4 Connessione della Camera al DVR (con BNC) ....... 11 1.5 OSD .................. 12 1.6 Supporto ..................
  • Page 4 Atlantis che non si assume responsabilità per qualsiasi errore o inesattezza che possa apparire in questo manuale. Nessuna parte di questa pubblicazione può essere riprodotta o trasmessa...
  • Page 5 Dichiarazione di Conformità ( Con la presente Atlantis dichiara che questo apparato è risultato conforme Direttiva sulla Comnpatibilità Elettromagnetica (2004/108/EEC) dell’Unione Europea. La dichiarazione di conformità nella sua forma completa è disponibile presso il sito www.atlantis-land.com (alla pagina del prodotto) o può essere richiesta a info@atlantis-land.com.
  • Page 6 (RAEE). Per ulteriori informazioni in materia, la invitiamo a consultare il nostro sito www.atlantis-land.com AVVERTENZE  Non usare il dispositivo in un luogo in cui ci siano condizioni di alte o estremamente basse temperature (-15°C ~ 40°C ) e/o umidità...
  • Page 7 Atlantis invita a visitare il sito web www.atlantis-land.com alla relativa pagina di prodotto per reperire manualistica e contenuti tecnici (aggiornamenti driver e/o funzionalità, utility, support note) aggiornati. Questo prodotto, non destinato all’utente finale, è garantito 12 mesi in caso di utilizzo in installazioni outdoor.
  • Page 8: Panoramica Di Prodotto

    Camera V800 ideale per applicazioni critiche (lettura targhe). Camera V800 può essere utilizzata con tutti i DVR Atlantis (sia con BNC che RJ45 tramite Balun). L’utilizzo di dispositivi in grado di catturare immagini, video o...
  • Page 9: Contenuto Della Confezione

    I differenti modelli di Camera possono essere direttamente collegati ed alimentati (previo verifica della potenza necessaria in alimentazione) ai DVR Atlantis. Per accedere alla regolazione del fuoco/zoom è necessario (sul modello V800D- 25W), tramite il cacciavie a taglio fornito, ruotare lentamente le levette di controllo sino a raggiungere la messa a fuoco/zoom desiderata.
  • Page 10: Connessione Della Camera Al Dvr (Con Rj45)

    L’ottica non va in alcun modo esposta ad irraggiamento solare diretto. Il non rispetto delle condizioni sopra riportate rende nulla la garanzia. Camera V800-45W richiede meno di 6W (12VDC, 450mA) e può pertanto essere direttamente...
  • Page 11: Connessione Della Camera Al Dvr (Con Bnc)

    1.4 Connessione della Camera al DVR (con BNC) Lo schema seguente fornisce chiare istruzioni per il cablaggio delle videocamere al DVR.
  • Page 12: Osd

    Per collegare le TeleCamere seguire la procedura seguente:  Prendere un cavo SLIM (di lunghezza di 18mt)  Collegarne l’estremita con la scritta TO CAMERA SIDE ONLY alla Telecamera (cavo rosso e giallo)  Collegarne l’estremita gialla con la scritta TO DVR SIDE ONLY al BNC IN del DVR ...
  • Page 13 Il controller UTC dispone di una ghiera con 5 tasti funzione. Di seguito sono illustrate le funzionalità:  [ ]: Tasto accesso menù OSD, tasto Conferma. Inoltre quando presente il simbolo [ ] permette l'accesso/uscita in/da un sottomenù.  [ ]: Tasti per muoversi in alto/basso tra le varie opzioni presenti nei menù.
  • Page 14  DNR=3  Day/Night=Day  IR Optimizer  LEns SHD Comp=OFF  Defog=ON (Low)  FLK LESS=Auto (Shutter Fix)  ANTI CE=Auto SCENE SELECT Settaggi adatti per un utilizzo outdoor: (Outdoor)  Shutter/AGC=Auto Level=100, 44.8DB, Sens Up=OFF)  White Balance=ATW (Speed=128, Delay=30, ATW Frame=128, ENV=Indoor) ...
  • Page 15  White Balance=ATW (Speed=128, Delay=30, ATW Frame=128, ENV=Indoor)  HLC/BLC=OFF  WDR/ATR-EX=WDR (Contrast=Mid, Clear Face=Mid)  DNR=3  Day/Night=Day  IR Optimizer  LEns SHD Comp=OFF  Defog=ON(High)  FLK LESS=Auto (Shutter Fix)  ANTI CE=Auto SCENE SELECT Settaggi preimpostati in modalità Custom: (Custom) ...
  • Page 16  FLK LESS=Auto (Shutter Fix)  ANTI CE=Auto PICT ADJUST Permette il cambiamento di parametri quali Brightness (luminosità), Contrast (contrasto), Sharpness (definizione), HUE (tono), Color GAIN (guadagno). EZOOM Permette di effettuare un zoom digitale (MAG) su 255 livelli (255 Max livello di zoom). PRIVACY ON/OFF Permette...
  • Page 17 MAINTENANC E' possibile effettuare il reset del dispositivo alle condizioni iniziali. EXIT Per uscire dall'OSD. Seguirà un menu contenente le opzioni:  Save: Per salvare i settaggi in memoria  Not Save: Uscire senza salvare  Cancel: Uscire  Back: Tornare al menu precedente BACK LIGHT: Permette l'attivazione o meno delle funzioni del ...
  • Page 18: Supporto

    1.6 Supporto Per qualunque altro problema o dubbio sul funzionamento del prodotto, è possibile contattare il servizio di assistenza tecnica Atlantis tramite l’apertura di un ticket on- line sul portale http://www.atlantis-land.com/ita/supporto.php Nel caso non fosse possibile l’accesso al portale di supporto, è comunque possibile richiedere assistenza telefonica al numero 02/ 78.62.64.37 (consultare il sito per...
  • Page 19 Windows™ 98SE/2000/ME/XP/VISTA are trademarks of Microsoft® Corp. Pentium is trademark of Intel. All copyright reserved. The Atlantis logo is a registered trademark of Atlantis. All other names mentioned mat be trademarks or registered trademarks of their respective owners. Subject to change without notice.
  • Page 20 EMC peak values will become out of tolerance. In these cases, the user himself is responsible for compliance with the EMC limits. Declaration of Conformity ( Hereby, Atlantis, declares that this device is in compliance with the essential requirements other relevant...
  • Page 21 2002/96/CE, which requires a separate collection system and specific treatment and disposal procedures for the waste of electric and electronic equipments (WEEE). For further and more detailed information, we invite you to visit our website at www.atlantis-land.com Atlantis suggest to vistit the web site www.atlantis-...
  • Page 22 If the video product has been dropped or the cabinet has been damaged. d. When the video product exhibits a distinct change in performance. Warranty  This product is covered by Atlantis On-Site 1 year warranty. For more detailed informations please refer to the web site www.atlantis-land.com. For more detailed instructions on configuring and using this device, please refer to the online manual.
  • Page 23: Product Overview

    Thank You for choosing an Atlantis Product. For more detailed instructions on configuring and using the Camera, please refer to this document. 1. Product Overview Camera V800D-25W / V800-45-W The 1/3” CCD HR (960 x 582) Sony Effio-V sensor, able to work also with a low light intensity of the environment, provides clear and tidy images (with BLC and AGC) with real colors in each situation (36/48 IR LEDs down to 0 Lux up to 25/35 mt).
  • Page 24: Cabling

     Camera  UTC Remote controller  Wall Mount kit and tools  Manual (English, Italian)  Warranty Card If any item contained is damaged or missing, please contact your local dealer as soon as possible. 1.2 Cabling  Ensure the camera is fixed (using the 2 screws) securely otherwise it may fall and cause injury.
  • Page 25: Connect The Cameras To Dvr (Rj45)

    1.3 CONNECT THE CAMERAS to DVR (RJ45) The specialized video BALUN is used to connect an RJ-45 cable from CH1 – CHX on the DVR (as shown in the diagram below). The security camera is connected to the video input (male BNC) and its power plug to the corresponding socket on the balun.
  • Page 26: Support

    For technical questions and support, please contact our help-desk by ticket on http://www.atlantis-land.com/ita/supporto.php. For generic informations, please send an e-mail to info@atlantis-land.com For presales informations, please send an e-mail to prevendite@atlantis-land.com. Atlantis Via E.Mattei 10 20010 Pogliano Milanese (MI) Fax: +39.02.99.76.01.37 Website: http://www.atlantis-land.com...
  • Page 27: Appendix A: Technical Features

    APPENDIX A: Technical Features Technical Specifications Product Name Camera V800D-25W Camera V800-45W Code A09-VT800D-25-W A09-VT800-45-W Image Sensor 1/3” Sony 960H Dual Scan CCD (ICX663AK) Effio-V (CXD4141GG) Scanning System Dual Scan (real WDR) Effective Pixel PAL:960×582 (HxV) (NTSC:967×494) Resolution 800 TVL LENS 2.8-12mm Varifocal Fixed Iris Lens Optional...
  • Page 28 Potrebbe essere richiesta un’autorizzazione. Atlantis non garantisce in alcun modo che i propri prodotti siano utilizzati in conformità con le leggi locali ed inoltre non può essere ritenuta responsabile per un uso improprio di tali dispositivi.
  • Page 29 Atlantis Via E.Mattei 10 20010 Pogliano Milanese (MI) info@atlantis-land.com...

This manual is also suitable for:

V800d-25w
