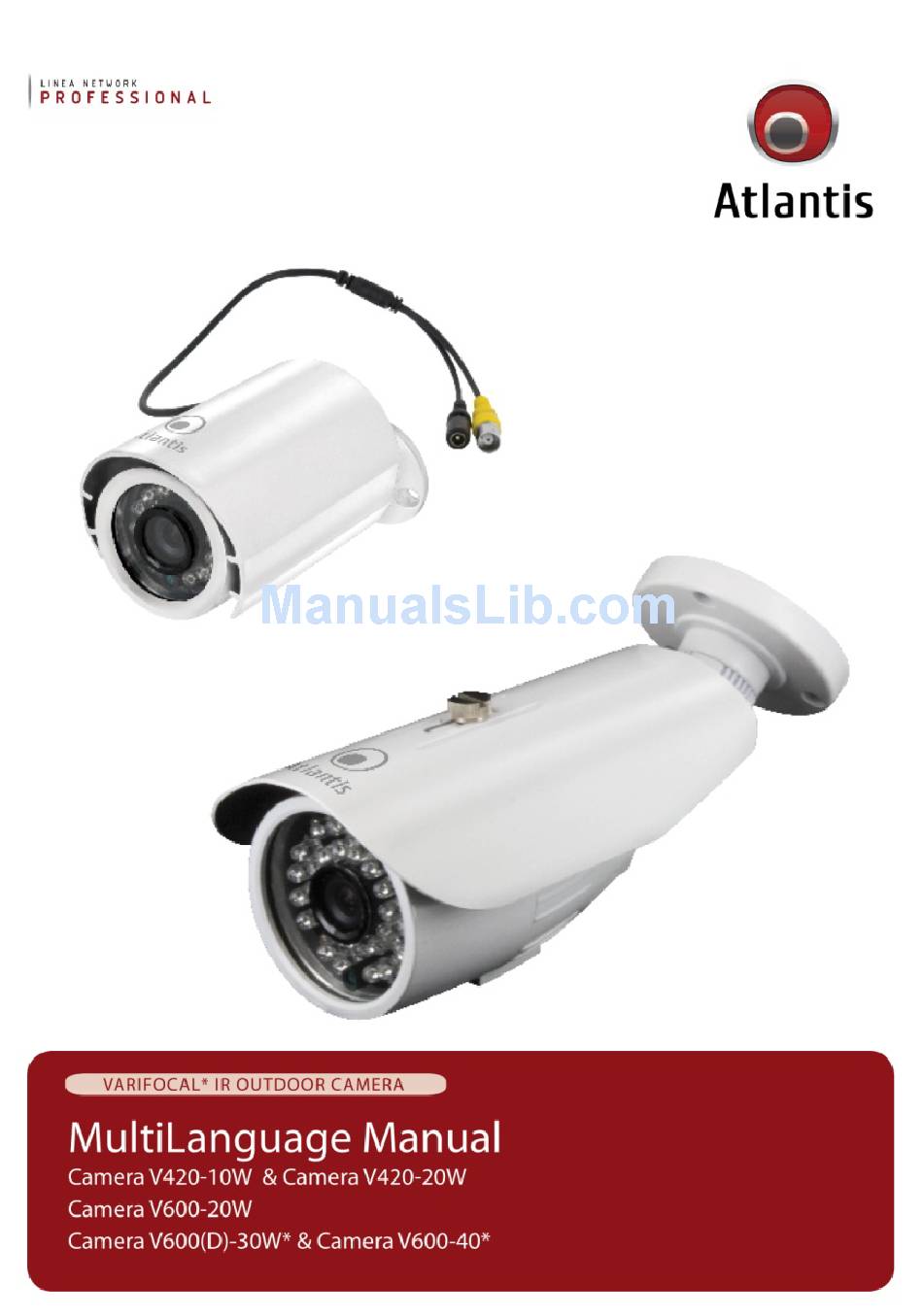

Atlantis V420-10W User Manual

Varifocal ir outdoor camera
Hide thumbs Also See for V420-10W:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the V420-10W and is the answer not in the manual?

Questions and answers

Related Manuals for Atlantis V420-10W

Summary of Contents for Atlantis V420-10W

  • Page 2 ITALIANO Questo prodotto è coperto da garanzia Atlantis On-Site della durata di 1 anno (per via della collocazione in ambienti outdoor). Se utilizzato in ambienti indoor la garanzia è di 2 anni. Per maggiori dettagli in merito o per accedere alla documentazione completa in Italiano fare riferimento al sito www.atlantis-...

  • Page 3: Table Of Contents

    ITALIANO 1. Panoramica di Prodotto ..................8 1.1 Contenuto della confezione ................ 10 1.2 Cablaggio ..................... 10 1.3 Connessione della Camera al DVR (con RJ45) ..........13 1.4 Connessione della Camera al DVR (con BNC) ..........14 1.5 Supporto .................... 15 ENGLISH 1.
  • Page 4 Atlantis che non si assume responsabilità per qualsiasi errore o inesattezza che possa apparire in questo manuale. Nessuna parte di questa pubblicazione può essere riprodotta o trasmessa...
  • Page 5 Atlantis, in qualità di produttore di questa apparecchiatura, è impegnato nel finanziamento e nella gestione di attività di trattamento e recupero dei rifiuti di apparecchiature elettriche ed elettroniche compatibili con l'ambiente e con la salute umana.
  • Page 6 ・ nonché particolari modalità di trattamento e smaltimento dei rifiuti di apparecchiature elettriche ed elettroniche (RAEE). Per ulteriori informazioni in materia, la invitiamo a consultare il nostro sito www.atlantis-land.com AVVERTENZE  Non usare il dispositivo in un luogo in cui ci siano condizioni di alte o estremamente basse temperature (-15°C ~ 40°C ) e/o umidità...
  • Page 7 Atlantis invita a visitare il sito web www.atlantis-land.com alla relativa pagina di prodotto per reperire manualistica e contenuti tecnici (aggiornamenti driver e/o funzionalità, utility, support note) aggiornati. Questo prodotto, non destinato all’utente finale, è garantito 12 mesi in caso di utilizzo in installazioni outdoor.

  • Page 8: Panoramica Di Prodotto

    1. Panoramica di Prodotto Camera V420-10W / Camera V420-20W Camera V420-10W / Camera V420-20W integra un sensore CCD a colori da ¼” prodotto da Sharp (RJ2421+36B15) capace di funzionare in situazioni di luminosità critiche offrendo sempre un’eccellente qualità d’immagine (grazie anche all’...
  • Page 9 (Highlight Compensation, 2D-NR, Lens Shading Correction & D-WDR Camera V600D-30W può essere utilizzata con tutti i DVR Atlantis (sia con BNC che RJ45 tramite Balun). L’utilizzo di dispositivi in grado di catturare immagini, video o...

  • Page 10: Contenuto Della Confezione

    1.1 Contenuto della confezione Prima dell’utilizzo, verificare che la scatola contenga i seguenti elementi:  Camera  Adesivo di posizionamento per il fissaggio a parete, 3/4 viti per il fissaggio a muro, 1 brugola (secondo il modello)  Staffa di fissaggio a muro (Camera V600D-30W) ...
  • Page 11  E' possibile posizionare l'ottica della videocamera in un'ampia varietà di angoli fissando opportunamente i 2 snodi. A questo punto è opportuno decidere come alimentare l’appararato.  E’ possibile alimentare Camera tramite la propria rete di distribuzione (12V DC, da 0,3A sino a 0,75A secondo il modello ).
  • Page 12 Il non rispetto delle condizioni sopra riportate rende nulla la garanzia. Verificare preventivamente la disponibilità di potenza elettrica.  Camera V420-10W richiede 3,6W (12VDC, 300mA)  Camera V600-20W /Camera V420-20W richiede 6,6W (12VDC, 550mA)  Camera V600D-30W richiede 8,4W (12VDC, 700mA) ...

  • Page 13: Connessione Della Camera Al Dvr (Con Rj45)

    1.3 Connessione della Camera al DVR (con RJ45) Lo schema seguente fornisce chiare istruzioni per il cablaggio delle TeleCamere ad infrarossi utilizzando i Balun forniti. Il cavo di connessione tra il Balun ed il DVR è un normale cavo di rete CAT5 ad 8 fili (utilizzare una connessione diretta, sino a 100mt).

  • Page 14: Connessione Della Camera Al Dvr (Con Bnc)

    1.4 Connessione della Camera al DVR (con BNC) Lo schema seguente fornisce chiare istruzioni per il cablaggio delle videocamere al DVR BNC. Per collegare le TeleCamere seguire la procedura seguente:  Prendere un cavo SLIM (di lunghezza di 18mt)  Collegarne l’estremita con la scritta TO CAMERA SIDE ONLY alla Telecamera (cavo rosso e giallo) ...

  • Page 15: Supporto

    1.5 Supporto Per qualunque altro problema o dubbio sul funzionamento del prodotto, è possibile contattare il servizio di assistenza tecnica Atlantis tramite l’apertura di un ticket on- line sul portale http://www.atlantis-land.com/ita/supporto.php Nel caso non fosse possibile l’accesso al portale di supporto, è comunque possibile richiedere assistenza telefonica al numero 02/ 78.62.64.37 (consultare il sito per...
  • Page 16 Corp. Pentium is trademark of Intel. All copyright reserved. The Atlantis logo is a registered trademark of Atlantis. All other names mentioned mat be trademarks or registered trademarks of their respective owners. Subject to change without notice. No liability for technical errors and/or omissions.
  • Page 17 PS.: The above mentioned information are reported herewith in compliance with Directive 2002/96/CE, which requires a separate collection system and specific treatment and disposal procedures for the waste of electric and electronic equipments (WEEE). For further and more detailed information, we invite you to visit our website at www.atlantis-land.com...
  • Page 18 Atlantis suggest to vistit the web site www.atlantis- land.com in order to retrieve update manual, techsheet and driver. Before starting, take a few minutes to read this manual. Read all of instructions and save this manual for later reference. Cautions in installation ...
  • Page 19 When the video product exhibits a distinct change in performance. Warranty  This product is covered by Atlantis On-Site 1 year warranty. For more detailed informations please refer to the web site www.atlantis-land.com. For more detailed instructions on configuring and using this device, please refer to the online manual.

  • Page 20: Product Overview

    (with BLC and AGC) with real colors in each situation (12/30 IR LEDs down to 0 Lux up to 8/15 mt). Camera V420-10W / Camera V420-20W has an IP65 rating and is ready for the outdoors at delivery (no external housing is required).

  • Page 21: Package Contents

    (Highlight Compensation, 2D-NR, Lens Shading Correction & D-WDR). Finally Camera V600D-30W can be used with all Atlantis DVR devices. Use of audio or video equipment for recording the image or voice of aperson without their knowledge and consent is prohibited in certain states orjurisdictions.
  • Page 22  Use the wrench to release the screw, the adjust and move it up/down. Use the wrench to release the screw and do 360° rotation angle mobilization. In the end connect the DC Adapter (isn’t included) or power distribution box to the Camera (using a Power Connector Adapter) or connect directly the device to DVR.

  • Page 23: Connect The Cameras To Dvr (Rj45)

    Do not focus the camera on the sun directly. Ensure the camera is fixed securely otherwise it may fall and cause injury. 1.3 CONNECT THE CAMERAS to DVR (RJ45) The specialized video BALUN is used to connect an RJ-45 cable from CH1 – CHX on the DVR (as shown in the diagram below).

  • Page 24: Support

    For technical questions and support, please contact our help-desk by ticket on http://www.atlantis-land.com/ita/supporto.php. For generic informations, please send an e-mail to info@atlantis-land.com For presales informations, please send an e-mail to prevendite@atlantis-land.com. Atlantis Via E.Mattei 10 20010 Pogliano Milanese (MI) Italy Fax: +39.02.99.76.01.37...

  • Page 25: Appendix A: Technical Features

    APPENDIX A: Technical Features Technical Specifications Product Camera Camera Camera V600-20W (V2.0) V420-10W V420-20W Name Code A09-VT420-10-W A09-VT420-20-W A09-VT600-20-W Image 1/4” Sharp (RJ2421+36B15) 1/3” Panasonic (NIS0231+NVP2080) Sensor Effective PAL:500×582 (NTSC:510×492) PAL:960×582 (NTSC:967×494) Pixel (HxV) Resolution 420 TVL 700 TVL LENS 3.6 mm fixed lens...
  • Page 26 Operation Temp . -10℃ to 40℃ RH 85% Max Temp. Power DC12V, 300mA DC12V 550mA Supply Housing Aluminium Aluminium Alloy Dimension( 50/63mm × 58/75mm 62/80mm ×120mm 80mm ×105mm DxH) Weight 350g 460g 375g Package Camera Quick Start Guide (English, Italian) Contents Screw Kit Warranty Card...

  • Page 27: Technical Specifications

    Technical Specifications Product Camera Camera V600D-30W V600-40 Name Code A09-VT600D-30-W (V2.0) A09-VT600-40-B (V2.0) Image 1/3” Panasonic (NIS0231+NVP2080) Sensor Effective PAL:960×582 (NTSC:967×494) Pixel (HxV) Resolution 700 TVL LENS 2.8-12mm Varifocal Fixed Iris Lens Optional 0.03 Lux/F1.2, 0.03 Lux/F1.2, 0 LUX with IR ON 0 LUX with IR ON Illumination 30pcs (φ5 IR 850nm)
  • Page 28 Potrebbe essere richiesta un’autorizzazione. Atlantis non garantisce in alcun modo che i propri prodotti siano utilizzati in conformità con le leggi locali ed inoltre non può essere ritenuta responsabile per un uso improprio di tali dispositivi.
  • Page 29 Atlantis Via E.Mattei, 10 20010 Pogliano Milanese(MI) info@atlantis-land.com...

This manual is also suitable for:

V420-20wV600-20wV600-40V600d-30w
