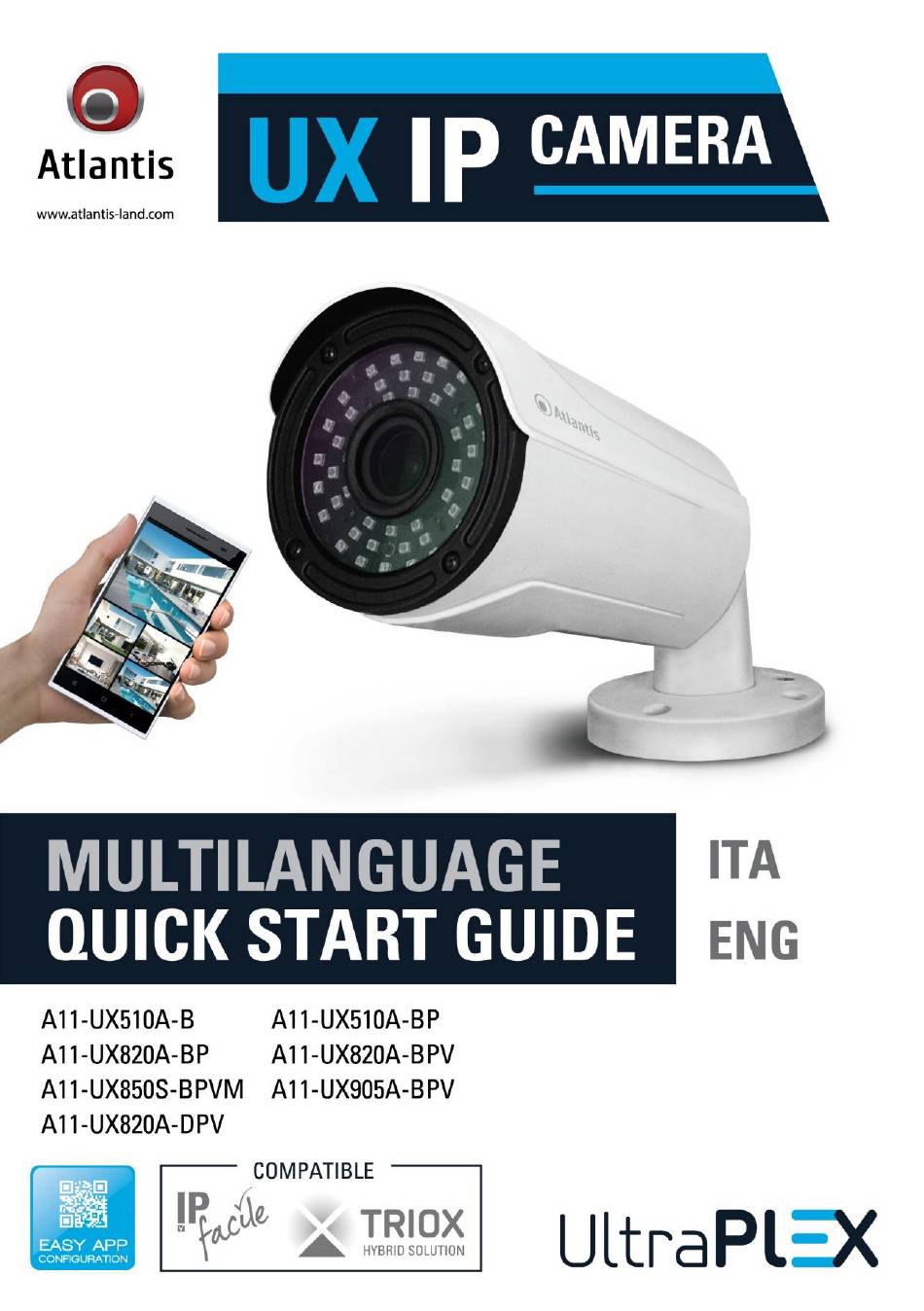

Atlantis A11-UX510A-B Quick Start Manual

Ux ip camera
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the A11-UX510A-B and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Atlantis A11-UX510A-B

Summary of Contents for Atlantis A11-UX510A-B

  • Page 2 ITALIANO Questo prodotto è coperto da garanzia Atlantis della durata di 2 anni. Per maggiori dettagli in merito o per accedere alla documentazione completa in Italiano fare riferimento al sito www.atlantis-land.com. Tutti i malfunzionamenti dovuti a infiltrazioni di acqua/umidità non saranno coperti da garanzia superati i 12 mesi dalla data di acquisto.

  • Page 3: Table Of Contents

    ITALIANO 1. PANORAMICA DI PRODOTTO ......................6 1.1 Requisiti di sistema ........................7 1.2 CONTENUTO DELLA CONFEZIONE ....................7 1.3 MONTAGGIO IPCAMERA ....................... 7 1.4 CABLAGGIO NVR/CMS ........................8 1.5 ACCESSO TRAMITE APP ....................... 9 2. FUNZIONALITA’ DI RETE ......................... 13 2.1 INDIRIZZO IP ..........................
  • Page 4 Atlantis. Tutti i nomi di produttori e dei prodotti e qualsiasi marchio, registrato o meno, menzionati in questo manuale sono usati al solo scopo identificativo e rimangono proprietà...
  • Page 5 Potrebbe essere richiesta un’autorizzazione. Atlantis non garantisce in alcun modo che i propri prodotti siano utilizzati in conformità con le leggi locali ed inoltre non può essere ritenuta responsabile per un uso improprio di tali dispositivi.

  • Page 6: Panoramica Di Prodotto

     [A11-UX820A-DPV, A11-UX820A-BPV, A11-UX820A-BP] Le immagini, che possono essere trasmesse via cavo ethernet, sono prodotte in formato H.264 (25 fps a 1920x1080).  [A11-UX510A-BP, A11-UX510A-B] Le immagini, che possono essere trasmesse via cavo ethernet, sono prodotte in formato H.264 (25 fps a 1280x720).

  • Page 7: Requisiti Di Sistema

    ® Opzionali per l’accesso tramite WEB con Browser. Se utilizzata con NVR non Atlantis la compatibilità non può essere garantita (è comunque necessario che l’NVR supporti il protocollo ONVIF V2.4). In caso di problemi utilizzare il protocollo RTSP (la camera deve supportare il protocollo H.264).

  • Page 8: Cablaggio Nvr/Cms

    La IP Camera può essere usata in una rete con un NVR/CMS di terzi. In questo caso fare riferimento al manuale del produttore per aggiungere la IP Camera tramite il protocollo Onvif. Taluni apparati potrebbero non funzionare correttamente. Atlantis non può essere ritenuta responsabile per eventuali problemi di incompatibilità.

  • Page 9: Accesso Tramite App

    1.5 ACCESSO TRAMITE APP  Scaricare e installare sul proprio dispositivo l’applicazione Atlantis TRIOX [...
  • Page 10  Al primo avvio è necessario creare un account cui è possibile associare diversi dispositivi. Toccare su Register e digitare la mail, la password (2 volte) e il completare copiando il valore numerico nel campo captcha. Toccare poi su Register. Dopo qualche secondo la scritta Successfull Registration confermerà l’avvenuta creazione dell’account.
  • Page 11  Toccare su [ ], toccare su Preview [ ] e poi su + (in uno degli schermi), selezionare il dispositivo ed i canali da visualizzare spuntandoli. Toccare sull’icona [ ]per passare alla modalità multiview desiderata (sino a 16 in iOS e sino a 4 su Android). Toccare 2 volte sul canale per passare allo streaming a schermo unico oppure evidenziare il flusso video (contorno verde) e cliccare su [ ] per passare alla visualizzazione a schermo intero.
  • Page 12  Toccare su [ ], poi su [ ] per aggiungere un NVR/IP Camera al proprio account o per, una volta selezionati, cambiare nome e/o gruppo di appartenenza o rimuovere i vari NVR connessi dal profilo.  Toccare su [ ], poi su [ ] per avere accesso alle immagini/video registrati sullo smartphone.

  • Page 13: Funzionalita' Di Rete

    La IP Camera parte in modalità DHCP, pertanto l’indirizzo IP verrà assegnato da un server presente nella rete locale. Tramite il tool IPC Search (scaricabile dal sito web www.atlantis-land.com alla relativa pagina di prodotto) è possibile conoscere l’indirizzo IP utilizzato dalla IP Camera. Una volta installato, cliccare sul tasto Search per effettuare la scansione della rete locale.
  • Page 14 Qualora non si riuscisse ad installare il PlugIn (IE/FireFox non potrà mostrare il video della IP Camera), verificare quanto segue:  STRUMENTI[ ]IMPOSTAZIONE VISUALIZZAZIONE COMPATIBILITA’ e aggiungere l’indirizzo IP del dispositivo.  In STRUMENTI [ ]  OPZIONI INTERNET  SICUREZZA e cliccare su LIVELLO PERSONALIZZATO.
  • Page 15 Per i soli modelli con zoom motorizzato sono presenti ulteriori bottoni:  [ ] Permette di effettuare Zoom IN/OUT  [ ] Permette di agire sul fuoco  [ ] Permette di riposizionare la camera alle condizioni di default. Cliccare su Configuration per avere accesso alla configurazione vera e propria della IP Camera. Le sezioni visualizzate sono: ...
  • Page 16 System->Security In questa sezione è possibile modificare/creare utenti per l’accesso al dispositivo con profilazioni diverse. Sono disponibili 3 differenti tipologie di utenti (admin, operator e viewer). L’utente Viewer ha solo accesso al Live View. L’utente Operator ha accesso all’intero sistema (escluse alcune sezioni, quali ad esempio Security). In alto a sinistra è...
  • Page 17 Prima di iniziare rimuovere eventuali associazioni nella sezione App collegate all’account (https://myaccount.google.com/permissions?pli=1). Creare adesso il Binding col Cloud e verificato che sull’account questo abbia avuto esito positivo, poi va creata la policy in Linkage Method. [PC]Avviare il MediaPlayer VLC (versione provata 2.1.2) e selezionare la voce Apri flusso di rete dal menu Media.
  • Page 18  White Balance: In questa sezione è possibile controllare il bilanciamento del bianco. Un’attenta regolazione permette una resa cromatica più fedele ma richiede una fase di analisi attenta al variare dell’intensità e sorgente luminosa della scena.  Video Adjustement: In questa sezione è possibile attivare filtri per la riduzione del rumore video. Questa funzione permette di diminuire il rumore tipico delle riprese con luminosità...

  • Page 19: Accesso Diretto (Via App)

    QR. Vediamo un confronto fra le diverse modalità di accesso. Account(Login) Diretto QR Code No, WAN IP Accesso Tramite Server Tramite Server Atlantis DNS o Altro Server DDNS o IP diretto (se statico) Password Controllata ACCOUNT Verificata all’accesso Velocità di Alta Molto Alta...

  • Page 20: Supporto

    02/93.55.00.66 (dalle 14:30 alle 18, dal lunedì al venerdì). Per esporre eventuali richieste di supporto prevendita o richieste di contatto, si invita ad utilizzare gli indirizzi mail info@atlantis-land.com oppure prevendite@atlantis-land.com. Atlantis via E.Mattei 10 Pogliano Milanese (MI) Fax: +39.02.78.62.64.39 Website: http://www.atlantis-land.com Email: info@atlantis-land.com...
  • Page 21 ® Corp. Pentium is trademark of Intel. All copyright reserved.The Atlantis logo is a registered trademark of Atlantis. All other names mentioned mat be trademarks or registered trademarks of their respective owners. Subject to change without notice. No liability for technical errors and/or omissions.
  • Page 22 When the video product exhibits a distinct change in performance. Warranty  This product is covered by Atlantis On-Site 1 year warranty. For more detailed informations please refer to the web site www.atlantis-land.com. For more detailed instructions on configuring and using this device, please refer to the online manual.

  • Page 23: Product Overview

    802.3af Power over Ethernet (PoE) support, allowing installation of this device in areas where power outlets are not readily available. Last but not least important, UltraPlex IP Camera can be used with all Atlantis NVR [IP Facile (A11-NVRxxx) or Triox (A15-TXxxx)].

  • Page 24: Cabling

     IP Camera with Wall Mount kit  Quick Start Guide (English, Italian)  Warranty Card If any item contained is damaged or missing, please contact your local dealer as soon as possible. 1.3 CABLING  Ensure the camera is fixed (using the 3/4 screws) securely otherwise it may fall and cause injury. A KIT is included with each IP Camera for wall and/or ceiling mounting.

  • Page 25: Smartphone (Ios & Android)

     Directly download Atlantis TRIOX [ ] from AppStore or PlayStore.  After finishing installation, Atlantis TRIOX icon will be displayed to mobile phone interface.  You must create an account. When you will use these credentials from another device, all Triox connected will be displayed automatically.
  • Page 26  You can found the QR Code into Product Sticker or here Configuration->Network->Advanced Setup- >P2P (Connection Status must be P2P connection successful).  Launch the app and enter your credentials previously created and tap Login.  Tap [ ], Device [ ], +, then scan the QR code (product sticker) and finally tap Submit.
  • Page 27  Tap [ ], Preview [ ], + and select the Device/Channels in order to watch the live view. Tap [ ] icon in order to switch to multiview mode you want. Tap twice on the channel to switch to 1 channel mode or tap [ ] for full screen mode.

  • Page 28: Web Management (Internet Explorer, Firefox)

    The IP Camera starts in DHCP mode, therefore the IP address will be assigned by a server present in the local network. The IPC Search tool can be used to find out this address (it can be downloaded from the www.atlantis- land.com website on the product page). Once installed, click on the Search key to scan the local network.

  • Page 29: Support

    1.7 SUPPORT For technical questions and support, please contact our help-desk by ticket on http://www.atlantis- land.com/ita/supporto.php. For generic informations, please send an e-mail to info@atlantis-land.com. For presales informations, please send an e-mail to prevendite@atlantis-land.com. Atlantis Via E. Mattei 10 20010 Pogliano Milanese (MI) Italy Fax: +39.02.78.62.64.39...

  • Page 30: Appendix A: Technical Specs

    APPENDIX A: TECHNICAL SPECS Technical Specifications Product Name A11-UX510A-BP A11-UX510A-B Code UX510A-BP UX510A-B Resolution 1MegaPixel (1280x720) Type Bullet Protocol Onvif, RTSP Lan Interface RJ-45 Ethernet 10/100 Base-T YES/Mode A & B (IEEE802.3af)/Mo Chipset OV9732 + Hi3518E Sensor 1/4" CMOS AlarmIN...
  • Page 31 System  Intel ® Pentium ® IV 1800MHz or compatible processor with 4GB RAM requirement  Windows ® 7/8/10  Internet Explorer/FireFox EAN Code 8026974019017 8026974019000 Technical Specifications Product Name A11-UX820A-BP A11-UX820A-BPV A11-UX820A-DPV A11-UX850S-BPVM Code UX820A-BP UX820A-BPV UX820A-DPV UX850S-BPVM Resolution 2MegaPixel (1920x1080) Type Bullet...
  • Page 32 Recording Mode CMS, NVR, IE/Firefox, APP, FTP CMS (x CMS (up to 16 cameras) Windows) Waterproof IP66 Rating Operation Temp. Temp . -10℃ to 40℃ RH 85% Max Power Supply DC12V, 800mA DC12V, 1000mA max Or Using PoE(Mode A/B) DC12V, 1300mA max max Or Using Or Using PoE(Mode PoE(Mode A/B)
  • Page 33 L’utilizzo di dispositivi in grado di catturare immagini, video o voce potrebbero essere regolamentati o completamente proibiti in talune giurisdizioni. Potrebbe essere richiesta un’autorizzazione. Atlantis non garantisce in alcun modo che i propri prodotti siano utilizzati in conformità con le leggi locali ed inoltre non può essere ritenuta responsabile per un uso improprio di tali dispositivi.
