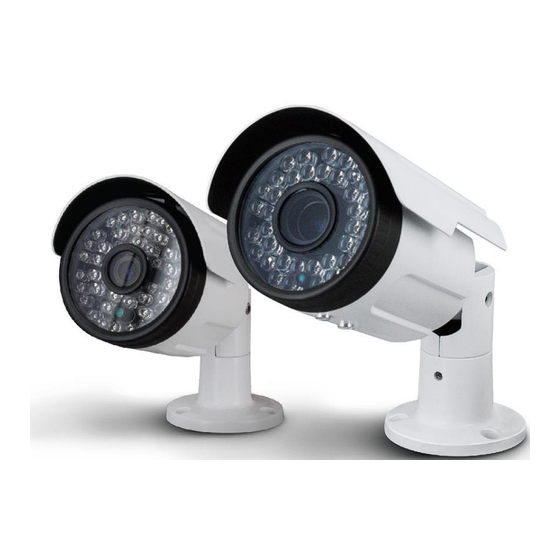

Summary of Contents for Atlantis NetCamera 510A-B

  • Page 2 ITALIANO Questo prodotto è coperto da garanzia Atlantis della durata di 2 anni. Per maggiori dettagli in merito o per accedere alla documentazione completa in Italiano fare riferimento al sito www.atlantis-land.com. Tutti i malfunzionamenti dovuti a infiltrazioni di acqua/umidità non saranno coperti da garanzia superati i 12 mesi dalla data di acquisto.

  • Page 3: Table Of Contents

    ITALIANO 1. PANORAMICA DI PRODOTTO ......................8 1.1 Requisiti di sistema ........................9 1.2 CONTENUTO DELLA CONFEZIONE ....................10 1.3 MONTAGGIO IPCAMERA ......................10 1.4 CABLAGGIO NVR/CMS ........................ 11 2. Funzionalità di Rete ......................... 12 2.1 Accesso tramite Browser ......................12 Device Parameters->Device Info ....................
  • Page 4 ENGLISH 1. Product Overview ..........................44 1.1 SYSTEM REQUIREMENTS (only for WEB configuration or Live View with a Browser) ...... 45 1.2 PACKAGE CONTENTS ......................... 45 1.3 CABLING ........................... 45 1.4 CMS or NVR ..........................46 1.5 FACTORY DEFAULT SETTINGS and WEB CONFIGURATION ............47 1.6 APP [ iOS/ANDROID] .........................
  • Page 5 Atlantis. Tutti i nomi di produttori e dei prodotti e qualsiasi marchio, registrato o meno, menzionati in questo manuale sono usati al solo scopo identificativo e rimangono proprietà...
  • Page 6 Tutti i malfunzionamenti dovuti a infiltrazioni di acqua/umidità non saranno coperti da garanzia superato questo periodo di 12 mesi. Atlantis invita a visitare il sito web www.atlantis-land.com alla relativa pagina di prodotto per reperire manualistica e contenuti tecnici (aggiornamenti driver e/o...
  • Page 7 Potrebbe essere richiesta un’autorizzazione. Atlantis non garantisce in alcun modo che i propri prodotti siano utilizzati in conformità con le leggi locali ed inoltre non può essere ritenuta responsabile per un uso improprio di tali dispositivi.

  • Page 8: Panoramica Di Prodotto

    WEB e l’utilizzo del software di controllo centralizzato (CMS). 1. PANORAMICA DI PRODOTTO NetCamera 510A-B(P) NetCamera è una IP Camera Day & Night Bullet, con sensore CMOS da 1MegaPixel (1280 x 720), completa e versatile, adatta per massimizzare la sicurezza in ambienti outdoor (IP66).

  • Page 9: Requisiti Di Sistema

    Potrebbe essere richiesta un’autorizzazione. Atlantis non garantisce in alcun modo che i propri prodotti siano utilizzati in conformità con le leggi locali ed inoltre non può essere ritenuta responsabile per un uso improprio di tali dispositivi.

  • Page 10: Contenuto Della Confezione

    L'alimentatore non è incluso, utilizzare il codice A02-Adapter1 (12V@1A). I modelli PoE possono essere alimentati tramite Switch/NVR (A11-NVR04-P, A11-NVR08-P) con supporto PoE Mode A. Atlantis consiglia i modelli A02-F8PoE4-A ed A02-F8PoE8-A. Questo manuale è stato redatto per molteplici apparati. Talune caratteristiche potrebbero essere presenti solo su alcuni dispositivi.

  • Page 11: Cablaggio Nvr/Cms

    1.4 CABLAGGIO NVR/CMS Una volta posizionate le IPCamere queste vanno connesse alla rete dove è presente l’NVR o il PC su cui gira il SW CMS. In allegato uno schema esemplificativo. Se nella LAN è presente un NVR della famiglia NetNVR è possibile in qualche minuto terminare la configurazione (si invita la lettura del manuale dell’NVR).

  • Page 12: Funzionalità Di Rete

    2. Funzionalità di Rete Ci sono differenti metodologie per accedere remotamente/localmente all'IPCamera attraverso le funzionalità di rete:  [A11-820A-BP, A11-820A-BPV, A11-820A-D] Utilizzare il solo browser Internet Explorer (con Active X).  [A11-510A-B, A11-510A-BP, A11-510A-D, A11-510B-DP] altri browser (Internet Explorer, Mozilla Firefox, Opera, Safari, Chrome) in modalità...
  • Page 13 E' possibile visualizzare gli utenti connessi nella sezione Config->Account Parameters->User Online. La password di accesso di default è la stessa usata per l'accesso tramite mouse (admin, senza password). Per avere maggiori dettagli su come accedere remotamente via WEB, consultare le FAQ di questo manuale.
  • Page 14 Preview Premere il tasto destro del mouse per passare alla modalità a schermo intero o tornare alla modalità normale (oppure cliccare su ESC). Per browser in modalità Active X cliccare sull'icona per passare alla modalità a schermo intero ed effettuare un doppio click sul tasto sinistro per tornare alla modalità finestra. ...

  • Page 15: Device Parameters->Device Info

    PlayBack [solo ActiveX] In questa sezione è possibile avere accesso ai file salvati sulla scheda SD del dispositivo (solo alcuni modelli offrono tale slot SD per il salvataggio locale dei file). Selezionare poi l'intervallo di date (iniziale e finale, sono espresse in modalità...

  • Page 16: Channel Parameters->Video Set

    Cliccare su Save per rendere effettive le nuove impostazioni.  Channel Parameters->Video Set In questa sezione è possibile configurare i parametri Video inerenti la qualità/risoluzione/fps/BitRate tanto del Main Stream che Sub Stream (accesso remoto e Live).  Encoding Type: Selezionare il tipo di flusso da configurare. Main Stream è il flusso primario ad alta risoluzione usato per la registrazione, mentre Sub Stream è...

  • Page 17: Channel Parameters->Motion Detection

    Cliccare su Save per rendere effettive le nuove impostazioni.  Channel Parameters->Motion Detection In questa sezione è possibile programmare le azioni del sistema all'evento rilevazione movimento (motion detection).  Enable: Spuntare per abilitare la rilevazione dell'allarme su movimento.  WeekDay: Selezionare il giorno della settimana ed i relativi intervalli temporali di validità. Usare il comando copy per copiare la programmazione oraria su altri giorni.

  • Page 18: Network Parameters->Management Host (Solo Active X)

    non sia spuntata. Questa modalità è raccomandata quando si desidera effettuare un accesso remoto (sia WEB che da apparato Mobile) al dispositivo.  Default Route: Non cambiare tale valore. Lasciare il valore di NIC1.  HTTP Port: Immettere la porta usata per l'accesso WEB. La porta usata di default è la 80. Nel caso si cambiasse tale porta (ad esempio 8082) per accedere al dispositivo utilizzare la sintassi seguente: http://IP:8082 ...

  • Page 19: Network Parameters->Management Platform

     Attachment: Spuntare per allegare alla mail un'immagine.  Receive Address 1/2/3: Descrittivo ed Indirizzo mail cui inviare la segnalazione.  Sending Interval: Impostare in secondi l'intervallo minimo (da 25s a 55s) di invio mail (al fine di evitare l'invio di un elevato numero di mail dovute alla stessa rilevazione). ...

  • Page 20: Account Parameters

     System Management->System Update (solo Active X) In questa sezione è possibile caricare una nuova release di firmware. Consultare il sito www.atlantis- land.com. Per effettuare un upgrade, seguire la procedura riportata. Cliccare sul bottone Browse e selezionare nella combo Box la periferica su cui è contenuto il Firmware. Dopo qualche secondo, nella parte bassa verranno mostrato i file trovati.

  • Page 21: System Management->Stream Info

    Le principali cause di blocchi andrebbero ricercate in una cattiva tensione di alimentazione e/o anomale condizioni di funzionamento (temperatura elevata). Si consiglia di proteggere il dispositivo dietro ad un gruppo di continuità dotato almeno di funzionalità AVR (A03-P701, A03-P841, A03-S100, A03-S120, A03-S1001 o A03-S1501). ...

  • Page 22: Accesso Tramite Mobile [A11-820A-Bp, A11-820A-Bpv, A11-820A-D]

    2.2 Accesso tramite Mobile [A11-820A-BP, A11-820A-BPV, A11-820A-D] Tramite l’utilizzo di questa funzionalità è possibile vedere un flusso video sul proprio dispositivo portatile da qualunque luogo ed in qualunque momento. Questa funzionalità è supportata dai soli modelli: A11-820A-BP, A11-820A-BPV, A11-820A-D. L’applicazione è disponibile per: iPhone ®...

  • Page 23: Cms

    3. CMS Il CMS è un software (V2.0.0.7 presente nella cartella UtilityNVR\CMS del CDRom o reperibile sul sito web), disponibile per ambienti Windows, che permette il collegamento remoto/locale ad uno o più NVR e/o IPCamera in maniera rapida ed intuitiva. Tale CMS funziona supportando i protocolli I8 (NVR e d IPCamera a 2MP) ed ONVIF (IPCamera).
  • Page 24 Cliccare Login per effettuare il login ed iniziare ad utilizzare il CMS. Installare il CMS tramite la pagina WEB o accedendo direttamente al file (CDRom:\\UtilityNVR\CMS). Una volta partita l’installazione, seguire le istruzioni a video. La versione del SW cui si riferisce questo manuale è la 2.0.0.7(30/12/2014). Se il programma dovesse bloccarsi nella fase di Login (accesso continuativo non riuscito ad un apparato precedentemente configurato) provare a disabilitare l'interfaccia di rete e rilanciarlo.
  • Page 25 Un doppio click su un flusso video lo ingrandisce sino ad occupare l'intera area della griglia dei canali, un altro doppio click lo ridimensiona sino all'occupazione originale. Un massimo di 64 canali contemporanei sono gestibili dal CMS. Sino a 16 NVR possono essere connessi (con le limitazioni in visualizzazione di 64 canali).
  • Page 26 1: Preview Cliccare nella lista a sinistra (NVR o IPCamera) per visualizzare le seguenti scelte:  Open All Preview: Permette di aprire tutti i canali in Preview.  Close All Preview: Permette di chiudere tutti i canali precedentemente aperti in Preview. ...
  • Page 27 Controlli BASE Direzione: Destra, Sinistra, Alto e Basso.  Controlli ottici: Zoom, Focus e IRIS.  Preset/Cruise/Param Da utilizzare per settare i Preset/Cruise o controllare i colori. Cliccare su Preset, si aprirà la finestra di sotto. Muovere la PTZ in una posizione desiderata e selezionare la posizione. Cliccare su Set e digitare un nome identificativo.
  • Page 28  Full Screen/Exit Full Screen: Permette di passare a schermo intero (rimuovendo le barre di controllo della GUI del CMS).  Video Process: Permette di applicare effetti di post processing video (Defog, Enhanced, Dejitter) configurabili su diversi livelli.  Main/Sub Stream: Permette di selezionare lo stream (tra main/sub) utilizzato nelle visualizzazione Live. ...
  • Page 29 2: PlayBack In questa sezione è possibile avere accesso a tutti i file registrati nell'hard disk dell'NVR e/o del PC su cui gira il CMS ed eventualmente farne una copia su una memoria USB collegata. Selezionare, spuntandolo, nella parte alta il/i canale/i di cui si desidera visualizzare la riproduzione. In Date Select impostare il mese/anno.
  • Page 30 3: MAP Cliccare sul tab MAP e poi sul bottone [ ]. Il sistema aprirà il MAP editor mode (il bottone diverrà [ ]). In questa modalità è possibile aggiungere una nuova MAPPA. Cliccare col tasto destro su MAPS in Map List e selezionare la voce New Map.
  • Page 31 Cliccare, se nella mappa di secondo livello, su [ ] per tornare alla mappa di primo livello. Una volta posizionato il cursore (verificare di essere in modalità edit[ ]) su di una Mappa o Sottomappa è possibile aggiungere, tramite Drag&Drop, un canale. Cliccando sull'icona aggiunta, col tasto destro, è...
  • Page 32 6: Config In questa sezione è possibile configurare i settaggi del CMS e aggiungere nodi (IPCamera/NVR) da controllare. In questo manuale verrà trattata la gestione delle IPCamera. Config->Device Manager In questa sezione è possibile aggiungere dispositivi (IPCamera) da controllare tramite CMS. Selezionare, nella parte sinistra, la voce CMS e premere sul tasto destro.
  • Page 33 Cliccare su OK, dopo aver eventualmente cambiato il Device Name (lasciare integri i primi 4 caratteri). Controllare sempre le credenziali di accesso. Nel caso in cui più Device (IP Camera) avessero lo stesso indirizzo IP è opportuno che questo venga cambiato. Seguire la procedura seguente: ...
  • Page 34 modificare secondo le proprie esigenze ed annotare tali valori. I valori di default sono 5050 ed 80. Cliccare poi su Save.  Lato Router Accedere al Router responsabile della connettività e creare 2 Virtual Server sull’IP  statico assegnato alla IPCamera per i 2 numeri di porte di sopra (da Device Port a Device Port+4 e HTTP Port).
  • Page 35  Local Record Stored Path: Permette di scegliere la path dove salvare i file, con priorità e funzionalità di sovrascrittura, delle registrazioni video (Linkage Configuration). In caso di cambio di patch è opportuno riavviare il CMS. Il CMS immagazzina nella cartella AVI_AV, in sottocartelle con la data del giorno, i file video provenienti dalle registrazioni del CMS (Linkage).
  • Page 36  Alarm Type: Spuntare la tipologia di allarme che fa scattare la regola. E' opportuno ricordare che l'allarme va configurato nella IPCamera/NVR.  Source: Cliccare su Select e scegliere la IPCam e poi il canale su cui effettuare l'analisi.  Action: Scegliere l'azione da intraprendere.

  • Page 37: Risoluzione Dei Problemi E Supporto

    Questo capitolo illustra come identificare e risolvere eventuali problemi riscontrati con l’utilizzo del dispositivo (si suppone l'utilizzo della lingua Inglese nel menu). 4.1 Limitazione dell’accesso. Recupero della Password Situazione Soluzione Come posso Contattare l’assistenza Atlantis. accedere dispositivo dopo averne perso password? 4.2 Problematiche e Domande Varie Lo Switch PoE/Injector non alimenta le IPCamere PoE, perché?
  • Page 38 effettuare Prima di iniziare è opportuno sapere che l'IPCamera può essere remotamente accesso remoto controllato da CMS/Browser. Seguire i passaggi seguenti: operare nella  L'IPCamera deve essere collegata, via LAN ad un dispositivo capace di offrire seguente modalità: connettività verso internet (normalmente un router ADSL). ...

  • Page 39: Supporto Offerto

    (admin, vuota). Cliccare su OK dopo aver scelto il numero di canali. 4.3 Supporto Offerto Per qualunque altro problema o dubbio sul funzionamento del prodotto, è possibile contattare il servizio di assistenza tecnica Atlantis tramite l’apertura di un ticket on-line sul portale http://www.atlantis- land.com/ita/supporto.php.

  • Page 40: Appendice A: Ipcamera Tramite Rtsp

    APPENDICE A: IPCamera tramite RTSP Protocollo RTSP nelle IPCamera della famiglia A11-XXX RTSP (Real Time Streaming Protocol) è un protocollo utilizzato per l’invio di video da server a client remoti. E’ supportato da molti client quali VLC ed altri. Con questo protocollo è possibile utilizzare le IPCamera della famiglia A11-5/7 su altri NVR e/o SW specifici.

  • Page 41: Appendice B: Nas

    APPENDICE B: NAS In questa sezione viene brevemente illustrato come utilizzare un NAS (Synology con DSM 4.2-3211) per controllare le IPCamere. In maniera analoga è possibile utilizzare anche altre marche NAS (QNAP) disponibili sul mercato. Installare e lanciare la Surveillance Station 6. Andare in Elenco->Aggiungi->Aggiungi Telecamera cliccare su Avanti e poi selezionare Configurazione Completa.

  • Page 42: Copyright Statement

    ® Corp. Pentium is trademark of Intel. All copyright reserved.The Atlantis logo is a registered trademark of Atlantis. All other names mentioned mat be trademarks or registered trademarks of their respective owners. Subject to change without notice. No liability for technical errors and/or omissions.
  • Page 43 When the video product exhibits a distinct change in performance. Warranty  This product is covered by Atlantis On-Site 1 year warranty. For more detailed informations please refer to the web site www.atlantis-land.com. For more detailed instructions on configuring and using this device, please refer to the online manual.

  • Page 44: Product Overview

    Thank You for choosing an Atlantis Product. For more detailed instructions on configuring and using the IPCamera, please refer to the online manual into CD. 1. Product Overview NetCamera 510A-B(P) NetCamera is a Day & Night Dome IPCamera with a 1MegaPixel (1280 x 720) CMOS.

  • Page 45: System Requirements (Only For Web Configuration Or Live View With A Browser)

    Atlantis disclaims any liability whats oever for any end-user use of the Atlantis product, which fails to comply with applicable state, local, or federal laws.

  • Page 46: Cms Or Nvr

    1.4 CMS or NVR Plug in the Camera power supply to an open outlet or (if PoE) connect the camera directly to a PoE Switch/Injector/NVR. Once positioned the IPCamere these must be connected to the network where there is the NVR or PC running following picture shown...

  • Page 47: Factory Default Settings And Web Configuration

    1.5 FACTORY DEFAULT SETTINGS and WEB CONFIGURATION  Before you configure this NetCamera, you need to know the following default settings:  Username:admin  Password: empty  IP LAN address: 192.168.1.189/255.255.255.0  IP GATEWAY:192.168.1.1 Netcamera’s built-in Web configuration utility is designed to allow you to easily access and configure your device.

  • Page 48: Ios

    To log in, click [ ] and then Login. Username and password may be required (default login credentials are: admin, no password). Click Login. Click the mouse right button to show the floating toolbar up, select IPChannel setting-> Manual and click the left button.
  • Page 49  Step 3. Click +, then click +, click Two-Dimensional Code Scanning  Step 4. Scan the QR Code of your device (Setting->QR Code), then click (edi the Name, username=admin, Password=empty) Sure.  Step 5. Click on the Name. The Apps will show the video (select the channel).

  • Page 50: Support

    1.7 Support For technical questions and support, please contact our help-desk by ticket on http://www.atlantis- land.com/ita/supporto.php. For generic informations, please send an e-mail to info@atlantis-land.com. For presales informations, please send an e-mail to prevendite@atlantis-land.com. Atlantis Via E. Mattei 10 20010 Pogliano Milanese (MI) Italy Fax: +39.02.78.62.64.39...

  • Page 51: Appendix A: Technical Specs

    APPENDIX A: TECHNICAL SPECS Technical Specifications Product Name NetCamera 510A-D NetCamera 510B-DP NetCamera 510A-B(P) Code A11-510A-D A11-510B-DP A11-510A-B(P) Resolution 1MegaPixel Type Dome Bullet Protocol Onvif, I8S, RTSP Lan Interface RJ-45 Ethernet 10/100 Base-T YES/Mode A YES (A11-510A-BP)/Mode A (IEEE802.3af)/Mode Chipset...
  • Page 52 Technical Specifications Product Name NetCamera 820A-D NetCamera 820A-BP(V) Code A11-820A-D A11-820A-BP(V) Resolution 2MegaPixel Type Dome Bullet Protocol Onvif, I8S, I8, RTSP Lan Interface RJ-45 Ethernet 10/100 Base-T PoE (IEEE802.3af)/Mode YES/Mode A Chipset SONY IMX222+Hi3516C Sensor 1/2.8" CMOS Sony Min Illumination 0 LUX with IR ON IR Distance 1 Led Array (IrⅢ) (IR 850nm)
  • Page 53 L’utilizzo di dispositivi in grado di catturare immagini, video o voce potrebbero essere regolamentati o completamente proibiti in talune giurisdizioni. Potrebbe essere richiesta un’autorizzazione. Atlantis non garantisce in alcun modo che i propri prodotti siano utilizzati in conformità con le leggi locali ed inoltre non può essere ritenuta responsabile per un uso improprio di tali dispositivi.
