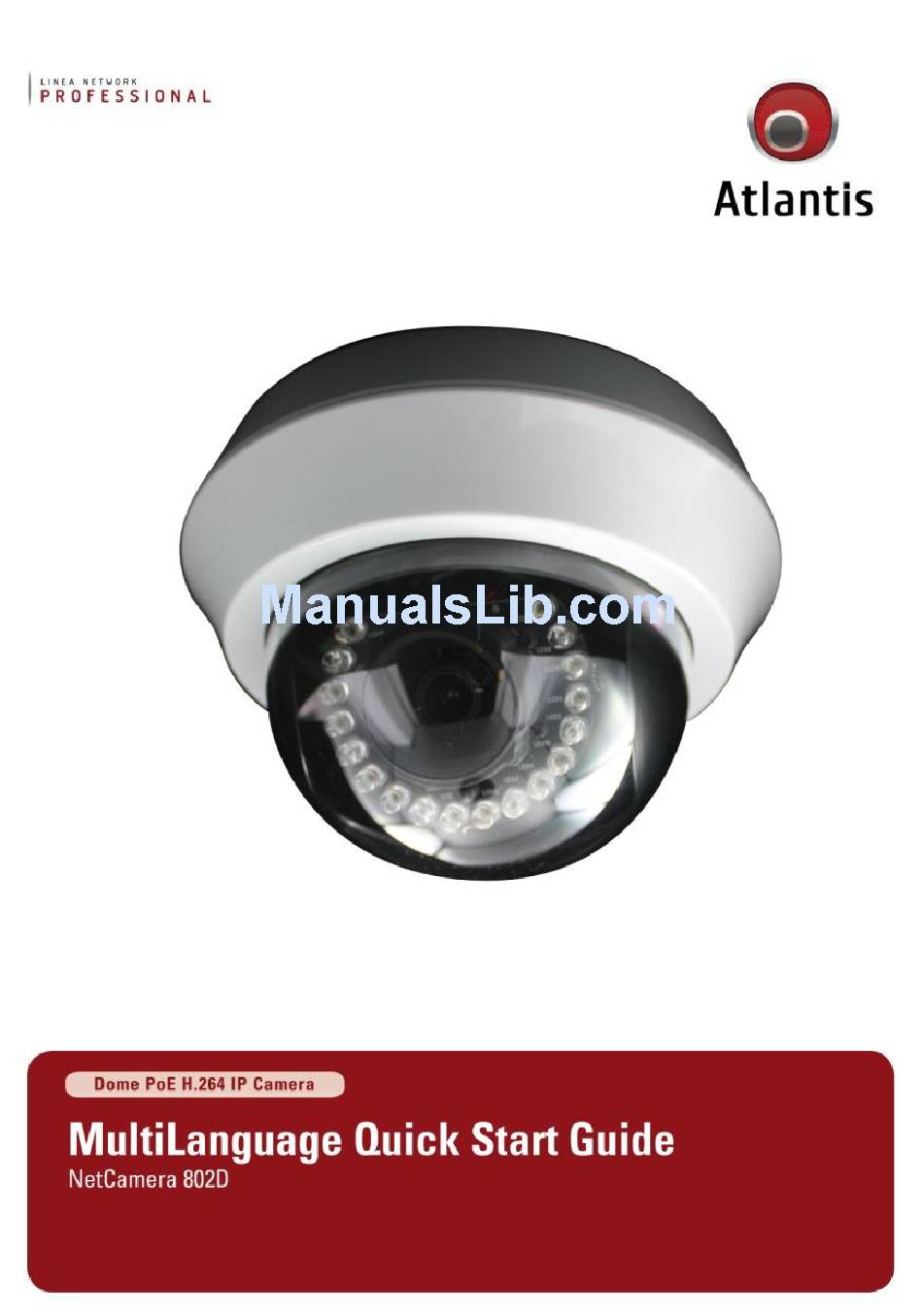

Atlantis netcamera 802d Quick Start Manual

Dome poe h.264 ip camera
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the netcamera 802d and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Atlantis netcamera 802d

Summary of Contents for Atlantis netcamera 802d

  • Page 2 ITALIANO Questo prodotto è coperto da garanzia Atlantis della durata di 2 anni. Per maggiori dettagli in merito o per accedere alla documentazione completa in Italiano fare riferimento al sito www.atlantis-land.com. ENGLISH This product is covered by Atlantis 2 years warranty. For more detailed informations please refer to the web site www.atlantis-land.com.

  • Page 3: Table Of Contents

    ITALIANO 1. PANORAMICA DI PRODOTTO .............. 8 1.1 Requisiti di sistema ..............9 1.2 CONTENUTO DELLA CONFEZIONE ..........9 1.3 Sguardo d’insieme ..............10 1.4 Cablaggio .................. 13 1.5 Settaggi di Default ..............16 1.6 Collegamento al prodotto attraverso Intelligent IP Installer ..16 1.7 Supporto ..................
  • Page 4 Atlantis che non si assume responsabilità per qualsiasi errore o inesattezza che possa apparire in questo manuale. Nessuna parte di questa pubblicazione può essere riprodotta o trasmessa...
  • Page 5 Dichiarazione di Conformità ( Con la presente Atlantis SpA dichiara che questo apparato è risultato conforme alla direttiva sulla bassa tensione (2006/95/EC) ed alla Direttiva sulla Comnpatibilità Elettromagnetica (2004/108/EEC) dell’Unione Europea. dichiarazione conformità nella sua forma completa è disponibile presso il sito www.atlantis- land.com (alla pagina del prodotto) o può...
  • Page 6 NB: le informazioni sopra riportate sono redatte in conformità alla Direttiva 2002/96/CE ed al D. nonché particolari modalità di trattamento e smaltimento dei rifiuti di apparecchiature elettriche ed elettroniche (RAEE). Per ulteriori informazioni in materia, la invitiamo a consultare il nostro sito www.atlantis-land.com AVVERTENZE Non usare il dispositivo in un luogo in cui ci siano condizioni di alte ...
  • Page 7 Atlantis invita a visitare il sito web www.atlantis-land.com alla relativa pagina di prodotto per reperire manualistica e contenuti tecnici (aggiornamenti driver e/o funzionalità, utility, support note) aggiornati. Il logo WEEE ( ) posto sull’etichetta di prodotto...

  • Page 8: Panoramica Di Prodotto

    CD. 1. PANORAMICA DI PRODOTTO NetCamera 802D è una IP Camera Day & Night Dome fissa, con sensore CMOS da 1280x1024 pixel, completa e versatile, capace di fornire un campo visivo regolabile praticamente da qualsiasi superficie, soffitto o muro.

  • Page 9: Requisiti Di Sistema

    Potrebbe essere richiesta un’autorizzazione. Atlantis SpA non garantisce in alcun modo che i propri prodotti siano utilizzati in conformità con le leggi locali ed inoltre non può essere ritenuta responsabile per un uso improprio di tali dispositivi. E’ opportuno inoltre segnalare chiaramente la presenza di dispositivi capaci di catturare immagini, video o voce.

  • Page 10: Sguardo D'insieme

    Coupon di Garanzia  Nel caso in cui il contenuto non sia quello sovradescritto, contattare il proprio rivenditore immediatamente. NetCamera supporta lo standard Power over Ethernet IEEE 802.3af Class 0 e pertanto può essere alimentata via network. Utilizzare uno switch PoE (A02-F8PoE) oppure un PoE Injector (non incluso).
  • Page 11 12V DC Jack Reset Ethernet Dome Bubble SIGNIFICATO Acceso Verde Fisso quando la connessione attiva. Lampeggiante Arancione quando è NetWork LED trasmissione/ricezione. Acceso rosso durante la fase di boot. Acceso blu quando la fase di boot è terminata. Lampeggiante Viola durante la fase di upgrade del Power LED firmware.
  • Page 12 Dopo che il dispositivo è acceso, premere per effettuare  un reboot di NetCamera. NetCamera 802D è dotata di 18 IR LED (8 φ LEDs, 850nm) per permettere riprese anche in condizioni di scarsa luminosità (sino a circa 15 metri).

  • Page 13: Cablaggio

    1.4 Cablaggio Posizionamento di NetCamera: Attaccare l’adesivo con la posizione dei fori alla superficie e fissare i 3 tasselli nel muro. Allineare i 3 fori presenti nella base del dispositivo ed inserire le viti di fissaggio. Alimentazione: A questo punto è opportuno decidere come alimentare NetCamera.
  • Page 14 PAN/Tilt/Rotate: routare a destra/sinistra sino ad ottenere i settaggi desiderati. In figura un esempio di installazione.
  • Page 15 Assicurarsi che NetCamera sia ben ancorata a muro. In caso di caduta accidentale NetCamera potrebbe guastarsi. L’ottica non va in alcun modo esposta ad irraggiamento solare diretto. Il non rispetto delle condizioni di sopra potrebbe danneggiare il prodotto e rendere nulla la garanzia.

  • Page 16: Settaggi Di Default

    1.5 Settaggi di Default Prima di iniziare la configurazione di NetCamera è necessario conoscere quali siano i settaggi di default. Le configurazioni di default sono:  Username:admin  Password: admin  Indirizzo IP LAN: Client DHCP La NetCamera è configurata per ottenere un indirizzo IP da un server DHCP presente nella rete.
  • Page 17 802D e cliccare il tasto destro del mouse e scegliere Visualizza pagina web del dispositivo.  (Windows Vista) Pannello Controllo->Centro Connessione di rete e Condivisione. Cliccare sulla sinistra Visualizza Computer dispositivi. Selezionare NetCamera 802D e cliccare il tasto destro del mouse e scegliere Visualizza pagina web del dispositivo.

  • Page 18: Supporto

    1.7 Supporto Per qualunque altro problema o dubbio sul funzionamento del prodotto, è possibile contattare il servizio di assistenza tecnica Atlantis tramite l’apertura di un ticket on- line sul portale http://www.atlantis-land.com/ita/supporto.php Nel caso non fosse possibile l’accesso al portale di supporto, è altresì possibile richiedere assistenza telefonica al numero 02/ 78.62.64.37 (consultare il sito per...
  • Page 19 Windows™ 98SE/2000/ME/XP/VISTA are trademarks of Microsoft® Corp. Pentium is trademark of Intel. All copyright reserved. The Atlantis logo is a registered trademark of Atlantis. All other names mentioned mat be trademarks or registered trademarks of their respective owners. Subject to change without notice.
  • Page 20 EMC peak values will become out of tolerance. In these cases, the user himself is responsible for compliance with the EMC limits. Declaration of Conformity ( Hereby, Atlantis SpA, declares that this device is in compliance with the essential requirements other relevant...
  • Page 21 2002/96/CE, which requires a separate collection system and specific treatment and disposal procedures for the waste of electric and electronic equipments (WEEE). For further and more detailed information, we invite you to visit our website at www.atlantis-land.com CE Logo with attention Mark ( ) aren’t fully...
  • Page 22 Before starting, take a few minutes to read this manual. Read all of instructions and save this manual for later reference.

  • Page 23: Product Overview

    NetCamera, please refer to the online manual into CD. 1. Product Overview NetCamera 802D is a Day & Night Fixed Dome Network Camera with a CMOS. This device is a professional surveillance solution designed for ceiling or wall mounting in areas affected by a strong backlight.

  • Page 24: System Requirements

    Atlantis product provided herein is suitable for the end-user’s intended use under the applicable laws of his or her state. Atlantis SpA disclaims any liability whats oever for any end-user use of the Atlantis product, which fails to comply with applicable state, local, or federal laws.

  • Page 25: Physical Overview

    1.3 Physical Overview IR LEDs SD Indicator DI/DO Card Slot Power Indicator PAL/NTSC...
  • Page 26 12V DC Jack Reset Ethernet Dome Bubble MEANING Steady green for Network link. NetWork LED Flash orange while Network activity. Steady red for booting up process. Steady blue for booting up competition. Power LED Flash purple during firmware upgrading. Unlit when you press reset button. Steady orange means SD card ready.
  • Page 27 Power over Ethernet IEEE 802.3af Class 0 suppliers power to the camera via the network (PoE Injector isn’t included). NetCamera 802D included also 18 IR Leds for Night Vision (8 φ LEDs x 18). Reset: When the device is empowered, press the Reset ...

  • Page 28: Cabling

    1.4 Cabling Wall mounting and Ceiling mounting Attach the alignment sticker to the wall/ceiling and drill two pilot holes into it.  Hammer the supplied plastic anchors into the holes.  Align the three holes on the base of camera with the three plastic anchors on ...
  • Page 29 To adjust the view angle- 3 axis Mechanism Design Turn the lens module right and left to your desired pan position.  Turn the lens module up and down to your desire tile position.  Turn the lens module to adjust the image orientation to satisfied angle. ...

  • Page 30: Factory Default Settings

    Ensure the camera is fixed securely otherwise it may fall and cause injury. 1.5 Factory Default Settings Before you configure this NetCamera, you need to know the following default settings: Username:admin  Password: admin  IP LAN address: by DHCP ...

  • Page 31: Intelligent Ip Installer

    When accessing the IP Camera for the first time, a yellow information bar appears below the address bar: This website wants to install some ActiveX add-on from Atlantis SpA. Click the information bar, and select Install ActiveX control. Click Install.

  • Page 32: Support

    For technical questions and support, please contact our help-desk by ticket on http://www.atlantis-land.com/ita/supporto.php. For generic informations, please send an e-mail to info@atlantis-land.com For presales informations, please send an e-mail to prevendite@atlantis-land.com. Atlantis SpA Via S. Antonio, 8/10 20020 Lainate (MI) Fax: +39.02.78.62.64.39...

  • Page 33: Appendix A: Technical Features

    APPENDIX A: Technical Features Technical Specs Product Name NetCamera 802D Code A02-OIPCAM3 Connectors RJ-45 for Ethernet 10/100 Base-T (PoE)  DC power jack IN  Reset push switch  I/O Terminal Connector (Alarm input/Output)  Analog Video OUT  SD Card Slot ...
  • Page 34 at 640x480 Video Streaming Simultaneous Motion JPEG, H.264,MPEG-4 and  3GPP (4 streaming) Controllable Frame rate and bandwidth  Support Unicast and Multicast  Support 3GPP/ISMA RTSP (Real Time Streaming  Protocol) Digital Zoom 10x Digital Image Settings Rotation: Mirror, Flip ...
  • Page 35 Graphic Card: 64 MB RAM graphic cards(or  equivalent on-board graphic cards) Windows2000, 2003, XP, Vista, 7 or Mac OS X  Leopard Package Contents NetCamera 802D  Three plastic anchors and screws (alignment  sticker) 4pin I/O connector ...
  • Page 36 Atlantis SpA Via S. Antonio, 8/10 20020 Lainate (MI) info@atlantis-land.com...
