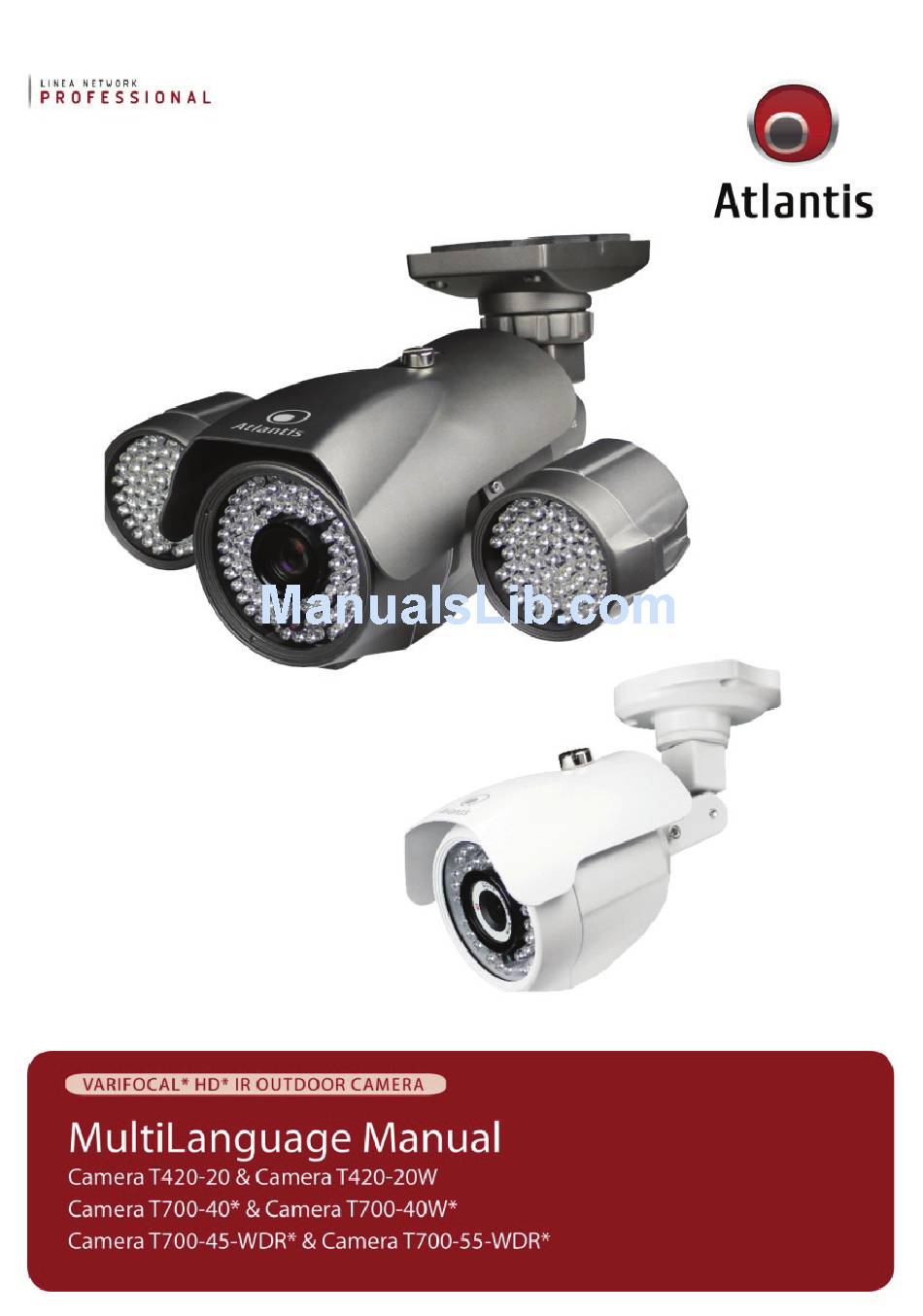

Atlantis T700-40 series User Manual

Varifocal hd ir outdoor camera
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the T700-40 series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Atlantis T700-40 series

Summary of Contents for Atlantis T700-40 series

  • Page 2 ITALIANO Questo prodotto è coperto da garanzia Atlantis On-Site della durata di 1 anno (per via della collocazione in ambienti outdoor). Se utilizzato in ambienti indoor la garanzia è di 2 anni. Per maggiori dettagli in merito o per accedere alla documentazione completa in Italiano fare riferimento al sito www.atlantis-...

  • Page 3: Table Of Contents

    ITALIANO 1. Panoramica di Prodotto ............... 8 1.1 Contenuto della confezione ............10 1.2 Dimensioni ................10 1.2 Cablaggio .................. 12 1.4 Connessione della Camera al DVR (con RJ45) ......14 1.5 Connessione della Camera al DVR (con BNC) ....... 15 1.6 Supporto .................
  • Page 4 Atlantis che non si assume responsabilità per qualsiasi errore o inesattezza che possa apparire in questo manuale. Nessuna parte di questa pubblicazione può essere riprodotta o trasmessa...
  • Page 5 Dichiarazione di Conformità ( Con la presente Atlantis SpA dichiara che questo apparato è risultato conforme alla direttiva sulla bassa tensione (2006/95/EC) ed alla Direttiva sulla Comnpatibilità Elettromagnetica (2004/108/EEC) dell’Unione Europea. dichiarazione conformità nella sua forma completa è disponibile presso il sito www.atlantis- land.com (alla pagina del prodotto) o può...
  • Page 6 ・ nonché particolari modalità di trattamento e smaltimento dei rifiuti di apparecchiature elettriche ed elettroniche (RAEE). Per ulteriori informazioni in materia, la invitiamo a consultare il nostro sito www.atlantis-land.com AVVERTENZE  Non usare il dispositivo in un luogo in cui ci siano condizioni di alte o estremamente basse temperature (-15°C ~ 40°C ) e/o umidità...
  • Page 7 Atlantis invita a visitare il sito web www.atlantis-land.com alla relativa pagina di prodotto per reperire manualistica e contenuti tecnici (aggiornamenti driver e/o funzionalità, utility, support note) aggiornati. Il logo WEEE ( ) posto sull’etichetta di prodotto...

  • Page 8: Panoramica Di Prodotto

    (Fattore di protezione IP67). Il robusto chassis in alluminio resiste alle condizioni atmosferiche più estreme (da - 10°C a + 40°C). Camera T420-20 può essere utilizzata con tutti i DVR Atlantis (sia con BNC che RJ45 tramite Balun). Camera T700-40/W Camera T700-40 integra un sensore CCD a colori da 1/3”...
  • Page 9 Camera T700-55/45 WDR ideale per applicazioni critiche (lettura targhe). Camera T700-55/45 WDR può essere utilizzata con tutti i DVR Atlantis (sia con BNC che RJ45 tramite Balun). L’utilizzo di dispositivi in grado di catturare immagini, video o voce potrebbero essere regolamentati o completamente proibiti talune giurisdizioni.

  • Page 10: Contenuto Della Confezione

    1.1 Contenuto della confezione Prima dell’utilizzo, verificare che la scatola contenga i seguenti elementi:  Camera  Adesivo di posizionamento per il fissaggio a parete, 3/4 viti per il fissaggio a muro, 1 brugola  Manuale (Italiano ed Inglese)  Coupon di Garanzia I differenti modelli di Camera possono essere direttamente collegati (previo...

  • Page 12: Cablaggio

    1.2 Cablaggio  Attaccare l’adesivo con la posizione dei fori alla superficie e fissare i 2 tasselli nel muro. Inserire le 2 viti nella base (dopo averla allineata coi fori praticati) e poi fissarle alla parete cui il dispositivo verrà ancorato (tipicamente il soffitto/muro). ...
  • Page 13  E’ possibile alimentare Camera tramite la propria rete di distribuzione (12V DC, da 0,3A sino a 1,6A secondo il modello ). L'alimentatore non è incluso.  Collegare la Camera direttamente ai cavi dei Kit. Si veda il pagrafo 1.5. ...

  • Page 14: Connessione Della Camera Al Dvr (Con Rj45)

    Verificare preventivamente la disponibilità di potenza elettrica. A09-TT420-20-B/W richiede 3,6W (12VDC, 300mA)  A09-TT700-40-B/W, A09-TT700-45-B richiede 6,6W  (12VDC, 550mA) A09-TT700-55-B richiede 19,2W (12VDC, 1600mA)  Utilizzando più modelli ad alto assorbimento l'alimentatore interno dei KIT potrebbe non essere in grado di offrire la potenza necessaria.

  • Page 15: Connessione Della Camera Al Dvr (Con Bnc)

     Ripetere per le tutte le Telecamera la procedura  Collegare infine l’alimentatore alla rete elettrica 1.6 Supporto Per qualunque altro problema o dubbio sul funzionamento del prodotto, è possibile contattare il servizio di assistenza tecnica Atlantis tramite l’apertura di un ticket on- line sul portale http://www.atlantis-land.com/ita/supporto.php...
  • Page 16 15:00 alle 18:00 dal lunedì al venerdì). Per esporre eventuali richieste di supporto prevendita o richieste di contatto , si invita utilizzare indirizzi mail info@atlantis-land.com oppure prevendite@atlantis-land.com. Atlantis SpA Via S. Antonio, 8/10 20020 Lainate (MI) Fax: +39.02.78.62.64.39 Website: http://www.atlantis-land.com Email: info@atlantis-land.com...
  • Page 17 Windows™ 98SE/2000/ME/XP/VISTA are trademarks of Microsoft® Corp. Pentium is trademark of Intel. All copyright reserved. The Atlantis logo is a registered trademark of Atlantis. All other names mentioned mat be trademarks or registered trademarks of their respective owners. Subject to change without notice.
  • Page 18 EMC peak values will become out of tolerance. In these cases, the user himself is responsible for compliance with the EMC limits. Declaration of Conformity ( Hereby, Atlantis SpA, declares that this device is in compliance with the essential requirements other relevant...
  • Page 19 2002/96/CE, which requires a separate collection system and specific treatment and disposal procedures for the waste of electric and electronic equipments (WEEE). For further and more detailed information, we invite you to visit our website at www.atlantis-land.com CE Logo with attention Mark ( ) aren’t fully...
  • Page 20 If the video product has been dropped or the cabinet has been damaged. d. When the video product exhibits a distinct change in performance. Warranty  This product is covered by Atlantis On-Site 1 year warranty. For more detailed informations please refer to the web site www.atlantis-land.com. For more detailed instructions on configuring and using this device, please refer to the online manual.
  • Page 21 verify the purchase record without the serial number on the camera sticker; therefore, it should not be removed.  If the camera is scratched, damaged, or modified in a manner not described in this manual, the warranty will be voided immediately. It is the customer’s responsibility to keep the camera in good condition.

  • Page 22: Product Overview

    Thank You for choosing an Atlantis Product. For more detailed instructions on configuring and using the Camera, please refer to this document. 1. Product Overview Camera T420-20/W The ¼” CCD SONY sensor, able to work also with a low light intensity of the environment, provides clear and tidy images (with BLC and AGC) with real colours in each situation (28 IR LEDs down to 0 Lux up to 12 mt).

  • Page 23: Package Contents

    (capturing vehicle plate number). Finally Camera T700-55/45 WDR can be used with all Atlantis DVR devices. Use of audio or video equipment for recording the image or voice of aperson without their knowledge and consent is prohibited in certain states orjurisdictions.

  • Page 24: Dimensions (Unit:mm)

    1.2 Dimensions (unit:mm)

  • Page 25: Cabling

    1.3 Cabling  Lift the two mounting rings off the base, making sure that the three mounting screws do not fall off.  Screw two of the base unit screws into the base unit and onto the ceiling/wall  Insert the cable through the base unit and connect the cable. ...
  • Page 26 Do not focus the camera on the sun directly. Ensure the camera is fixed securely otherwise it may fall and cause injury.

  • Page 27: Connect The Cameras To Dvr (Rj45)

    1.4 CONNECT THE CAMERAS to DVR (RJ45) The specialized video BALUN is used to connect an RJ-45 cable from CH1 – CHX on the DVR (as shown in the diagram below). The security camera is connected to the video input (male BNC) and its power plug to the corresponding socket on the balun.

  • Page 28: Support

    For technical questions and support, please contact our help-desk by ticket on http://www.atlantis-land.com/ita/supporto.php. For generic informations, please send an e-mail to info@atlantis-land.com For presales informations, please send an e-mail to prevendite@atlantis-land.com. Atlantis SpA Via S. Antonio, 8/10 20020 Lainate (MI) Italy Fax: +39.02.78.62.64.39 Website: http://www.atlantis-land.com...

  • Page 29: Appendix A: Technical Features

    APPENDIX A: Technical Features Technical Specifications Product Camera T700- Camera T700- Camera T700-   Name 40/W 45 WDR 55 WDR Code A09-TT700-40-B A09-TT700-45-B A09-TT700-55-B A09-TT700-40-W Image 1/3” SONY SUPER 1/3” SONY SUPER HAD CCD II (Effio-P) Sensor HAD CCD II (Effio-E) Effective PAL:976(H) X 582(V) Pixel (HxV)
  • Page 30 Night Vision S/N Ratio > 52db (AGC OFF) White Auto White Balance (2500K-9500K) balance Video 1.1Vp-p/75Ω output Electronic PAL:1/50-1/100000 sec (NTSC:1/60-1/100000 sec ) Shutter Gain control Auto Gaining Back light Auto backlight compensation Waterproof IP67 Rating Lightningpr Multiple Lightning Proof oof function Operation Temp .
  • Page 31 Technical Specifications Product Name Camera T420-20 Camera T420-20W Code A09-TT420-20-B A09-TT420-20-W Image Sensor 1/4” SONY SUPER HAD CCD II Effective Pixel (HxV) PAL:537×597 (NTSC:537×505) Resolution 420 TVL LENS 3.6 mm fisheye optical lens Min Illumination 0 LUX with IR ON IR Distance Up to 12mt 28pcs (φ5 IR 850nm) LED...
  • Page 32 Atlantis SpA disclaims any liability whats oever for any end-user use of the Atlantis product, which fails to comply with applicable state, local, or federal laws.
  • Page 33 Atlantis SpA Via S. Antonio, 8/10 20020 Lainate (MI) info@atlantis-land.com...

This manual is also suitable for:

T700-40w series
