JetBox 8150/8152 User Manual
Hardware


www.korenix.com












Advertisement

Table of Contents
loading

Related Manuals for Korenix JetBox 8150

Summary of Contents for Korenix JetBox 8150

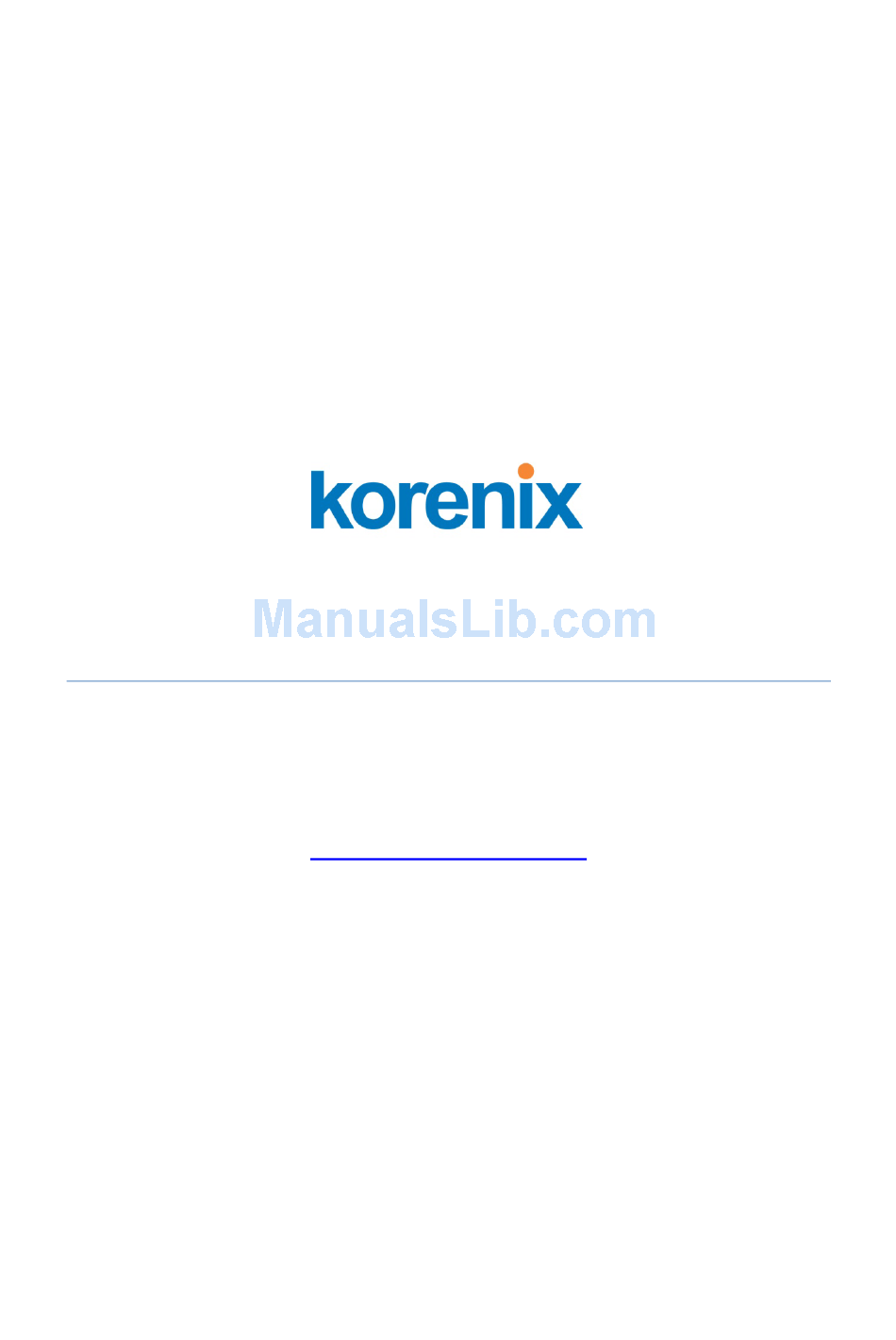

  • Page 1                               JetBox 8150/8152 User Manual  Hardware     www.korenix.com                       ...

  • Page 2: Copyright Notice

      Copyright Notice  Copyright© 2009 Korenix Technology Co., Ltd.  All rights reserved.  Reproduction without permission is prohibited.    Information provided in this manual is intended to be accurate and reliable.  However, the original manufacturer assumes no responsibility for its use, or for  any infringements upon the rights of third parties that may result from its use.  The material in this document is for product information only and is subject to  change without notice. While reasonable efforts have been made in the  preparation of this document to assure its accuracy, Korenix assumes no liabilities  resulting from errors or omissions in this document, or from the use of the  information contained herein.  Korenix reserves the right to make changes in the product design without notice  to its users.    Acknowledgments  Korenix is a registered trademark of Korenix Technology Co., Ltd.  All other trademarks or registered marks in the manual belong to their respective  manufacturers.  2  Table of Content | Korenix   ...

  • Page 3: Table Of Contents

    4‐2‐1  CPU configuration ................  2 4  4‐2‐2  IDE configuration  ................  2 4  4‐2‐3  SATA‐0<1>/IDE Secondary Master/Slave ........  2 5  4‐2‐4  PATA/SATA IDE Controller .............  2 6  4‐2‐5  Hard Disk Write Protect ...............  2 7  4‐2‐6  IDE Detect Time Out (Sec.) ............  2 7  4‐2‐7  SuperIO Chipset – Configuration  ..........  2 7  4‐2‐8  Serial Port 1 Address (JetBox8150 only) ........  2 8  Korenix | Table of Content  3   ...
  • Page 4 PS/2 Mouse Support  ..............  3 9  4‐4‐5  Wait for ‘F1’ If Error ..............  3 9  4‐4‐6  Hit ‘DEL’ Message Display ............  3 9  4‐4‐7  Boot Device ..................  4 0  4‐4‐8  First /Second /Third Hard Disk Boot Device  .........  4 0  4‐4‐9  Hard Disk Drives ................  4 1  4‐4‐10  Removable Drives  .................  4 1  4‐5  Security setup ..................  4 2  4  Table of Content | Korenix   ...
  • Page 5 6‐5  DMA Channel Map  ................  6 1  6‐6  Serial Ports ...................  6 2  6‐7  Receiver Buffer Register (RBR) .............  6 3  6‐8  Transmitter Holding Register (THR)............  6 3  6‐9  Interrupt Enable Register (IER)  .............  6 3  6‐10  Interrupt Identification Register (IIR)  ...........  6 3  6‐11  Line Control Register (LCR)  ..............  6 4  Korenix | Table of Content  5   ...
  • Page 6 MODEM Control Register (MCR)  ............  6 4  6‐13  Line Status Register (LSR) ..............  6 5  6‐14  MODEM Status Register (MSR) ............  6 5  6‐15  Divisor Latch (LS, MS)  ................  6 5  Chapter 7  Appendix ....................  6 6  7‐1  Notes ....................  6 6  7‐2  Revision History  ..................  6 7  7‐3  Customer Service .................  6 8    6  Table of Content | Korenix   ...

  • Page 7: Chapter 1 Overview

      Chapter 1  Overview  The JetBox 8150/8152 is a VIA Eden V4 1GHz based computer with system memory  1GB DDRII RAM and built in media processor for multimedia performance  enhancement. Volume and performance of the JetBox is utilized as a perfect front  end device: compact design, DIN‐rail type mouting, and carrying all major interfaces,  such as USB2.0, serial, VGA, high resolution audio, and CANbus (Optional). In  addition, it is equipped with two RJ‐45 ports and supports web server services to  accommodate to the network communication environment today.    Windows Embedded ready  The advantage of adopting Korenix JetBox series is ready‐to‐use. Korenix is devoted  to improve the usability of embedded computer in industrial domain. Korenix  integrates device drivers, protocol stacks, system utilities, supporting services for  Windows XP embedded in a CompactFlash card or in a 2.5” HD installed in the JetBox  to let users experience JetBox in a simple way.    Linux Fedora with VPN ready  The standard Fedora 10 targets general users; therefore it includes office tools, a lot  of fonts and games which is not necessary for industrial applications. Korenix remove  these commercial tools and add popular SW modules such as openVPN and  openSWAN to compress the Fedora 10 size to 2.7G and stored in a CF card. A CF card  is much reliable than a hard drive when a device is installed in a hash or vibrational  environment. Hence, the JetBox with pre‐installed Linux CF card is a ready‐to‐use  solution. It is easier and more convenient for customers.    CANbus supported (Optional)  The JetBox 8152 supports the CANbus control in XPe and Linux as well. With CANbus,  the JetBox8152 is suitable for industrial applications with many nodes, the  transmission distance within 10 km and more security required.      The JetBox 8152 has two ports for I/O communications, One RS‐232/422/485 port and  one CANBUS port. The CAN (Controller Area Network) is a serial bus system  especially suited for networking "intelligent" I/O devices as well as sensors and  Korenix | Overview  7   ...

  • Page 8: Chapter 2 Hardware Specification

    Realtek    RTL8100C    10/100  Realtek    RTL8100C    10/100  Base‐T * 2  Base‐T * 2  CF Card slot  1    1    SATA HDD slot  1  1  Power Switch  1  1  LED Indicator  Power * 1, HD * 1  Power * 1, HD * 1  Reset Button  1  1  Power Input  12VDC‐24VDC  12VDC‐24VDC  2‐pin terminal block or power  2‐pin terminal block or power  jack  jack  Power  Max. 24W  Max. 24W  8  Hardware Specification | Korenix  ...

  • Page 9: Regulation

    DIN rail  DIN rail  Dimensions  50(W)*145(H)*102(D)mm  50(W)*145(H)*102(D)mm  ‐15℃  ~ 70℃, 5 to 95% RH  ‐15℃  ~ 70℃, 5 to 95% RH  Operating  Temperature  Net Weight  700g  700g  Table 1 JetBox 8150/8152 HW specification    2­2  Regulation  Regulation: FCC class A, CE  EN55022 class A  EN55024  EN61000‐3‐2, 3  EN61000‐4‐2, 3, 4, 5, 6, 8, 11  IEC 60950  IEC 61373  Shock: IEC60068‐2‐27 (50g peak acceleration)  Vibration: IEC60068‐2‐6 (5g/ 10~150Hz/operating)  MTBF: At least 70,000 hours@40℃  Warranty: 5 years      Chapter 3  Hardware Feature  3­1  Dimensions  Following is the mechanical outline for JetBox 8150/8152.  Korenix | Hardware Feature  9   ...
  • Page 10 50.4   Picture 1 JetBox 8150 mechanical outline  50.4   Picture 2 JetBox8152 mechanical outline  10  Hardware Feature | Korenix   ...

  • Page 11: Front Panel Connectors

    3­2­2 VGA connector      DB15  Signal  1  Red  2  Green  3  Blue  13  Hsync  14  Vsync  12  DDC Data  15  DDC Clock  5 & 10  Digital Ground  6,7,8  Analog Ground  Others  Not Used    Note 1: Resolution  CRT mode: 2048 x 1536 @ 32 bpp (75 Hz)    LCD / Simultaneous (CRT+LVDS LCD): 1600 x 1200      3­2­3 Serial Ports  JetBox 8150: COM1 (RS232), COM2 (RS232/422/485)  Korenix | Hardware Feature  11   ...
  • Page 12 TxD  RxD+(B) Data+(B)  4  DTR      5  GND      6  DSR      7  RTS  TxD‐(A)   8  CTS  TxD+(B)   9  RI        One of the JetBox COM port is designed for multiple proposes. Use JP1 selects the  RS‐232, RS‐422 or RS‐485. The default setting is RS‐232.        3­2­4 CANbus  The CANBUS is use DB9 standard connector. The following tables show the  CANBUS signal connections of this connector.  12  Hardware Feature | Korenix   ...

  • Page 13: Canbus

    ‐  4  N.C  ‐    9  N.C  ‐    5  Ground  Digital Ground  Case  Case Ground      Note 2: The CANBUS DB9‐pin out conforms to the ISO 11898/2 standard  specification.    The CAN bus using the Philips SJA1000 controller, electrically compatible with the  PCA82C200 stand‐alone CAN controller chip.  ‧  Full CAN‐functionality 2.0 B.  ‧  Extended receive buffer (64 byte FIFO).  ‧  16 MHz CAN Control frequency.    The JP6 is the CAN bus termination jumper. Only two termination jumpers should be  closed at the endpoints of the CAN bus. Value Terminator Resistor (120  Ω) Factory Preset          Korenix | Hardware Feature  13   ...

  • Page 14: Lan Ports (Lan1, Lan2)

    TPTX ‐  6  TPRX ‐   3  TPRX+  7  FBG  4  FBG  8  FBG  3­2­6 USB Ports  The JetBox supports a four port USB connector. Any USB device can be attached to  USB ports with plug‐and‐play supported.    USB#1/2  Signal Pin 1  USBV Pin 2  USBD‐ Pin 3  USBD+   Pin 4  USBG 3­2­7 Audio (Mic in/Line in, Earphone­out)  Connect the Audio Microphone In/Line‐in, Earphone‐out.          JP4 & JP5 is to select Line‐In or Mic‐In of Mic‐In  connector. The default setting is Mic‐in.    14  Hardware Feature | Korenix   ...

  • Page 15: Dc Power & Power Switch

          3­2­8 DC Power & Power Switch  Power is supplied through an external AC/DC power adapter or power DC In. Check  the technical specification section for information about AC/DC power input voltage.  See following figure and a side pictures.    DC‐Power Jack: Use External AC/DC power adapter  DC +12V~+24V, 30W minimum        Since the switch does include a power switch, plugging its power adapter into a  power outlet then switch power to on, when you final installed system hardware  device.      On: Power On  Off: Power Off        DC Power Connector: Use external 2‐pin apart able terminal block. (Please see  Korenix | Hardware Feature  15   ...

  • Page 16: Reset Button

    DC12~24V Terminal Block      3­2­9 Reset Button  The FX5311 has a push button switcher for system reset; Push and release the  button will cause hardware reset of FX5311 and restart system booting.        3­3  HW Installation  Before Installation  Before you install the system, make sure you follow the following descriptions.  1. Before removing the cover, shut down the operation System and disconnect  power switch to off and unplug AC‐to DC Adapter cable.  2. Install any connector, Compact Flash, and hard disk is sure that the power is  disconnected or power switch to off from the system.    If not, this may  damage the system.    3. The ESD (Electricity Static Discharge) may be created from human body that  touches the board.    It may do damage to the board circuit.    Removing Covers –Installing Hardware    If you are installing hardware option, you can remove the front and back cover. The  16  Hardware Feature | Korenix   ...
  • Page 17   a. Unscrew front cover and Installing Compact Flash      Note 3: The Compact Flash socket supports Compact Flash Modules and Micro  Drives.    b. Unscrew back cover and Installing Hard Disk    b1. Installing Hard Disk  Korenix | Hardware Feature  17   ...
  • Page 18   Note 4: Use caution when handling the hard disk to prevent damage to SATA  connector as you inserted hard disk. Be careful with the orientation when installing  connectors.    c. Installing Memory: So‐DIMM Socket for DDR2 RAM Modules  You may extend additional memory to the JetBox, See as following figure and rear  pictures. The So‐DIMM socket supports 512MB to 1GB of DDR2 RAM modules.    18  Hardware Feature | Korenix   ...

  • Page 19: Chapter 4 Bios

    Chapter 4  BIOS  BIOS are a program located on a Flash memory chip on a circuit board. It is used to  initialize and set up the I/O peripherals and interface cards of the system, which  includes time, date, hard disk drive, the ISA bus and connected devices such as the  video display, diskette drive, and the keyboard. This program will not be lost when  you turn off the system.    The BIOS provides a menu‐driven interface to the console subsystem. The console  subsystem contains special software, called firmware that interacts directly with the  hardware components and facilitates interaction between the system hardware and  the operating system.    The BIOS default values ensure that the system will function at its normal capability.  In the worst situation the user may have corrupted the original settings set by the  manufacturer.    All the changes you make will be saved in the system RAM and will not be lost after  power‐off.    When you start the system, the BIOS will perform a self‐diagnostics test called Power  On Self Test (POST) for all the attached devices, accessories, and the system. Press  the [Del] key to enter the BIOS Setup program, and then the main menu will show on  the screen.    Note 5: Change the parameters when you fully understand their functions and  subsequence.        Korenix | BIOS  19   ...

  • Page 20: Cpu Configuration

        BIOS Functions    On the menu, you can perform the following functions  1. Main  2. Advanced    CPU Configuration  IDE Configuration  SuperIO Configuration  Hardware Health Configuration  APM Configuration  USB Configuration  3. PCIPnP  4. Boot  Boot Settings Configuration  Boot Device Priority  Hard Disk Drives  CD/DVD Drivers  5. Security  20  BIOS | Korenix   ...
  • Page 21 On the BIOS, the following keys can be used to operate and manage the menu:  Function Item  ESC  To exit the current menu or message  Page Up/Page Down  To select a parameter  F1  To  display  the  help  menu  if  you  do  not  know  the  purpose  or  function  of  the  item  you  are  going  to  configure  F8  Fail‐Safe Default  F9  Optimized Default  Save and exit Korenix | BIOS  21   ...
  • Page 22 UP/Down Arrow Keys  To go upward or downward to the desired item    4­1  Main Setup  This section describes basic system hardware configuration, system clock setup and  BIOS version information. If the CPU board is already installed in a working system,  you will not need to select this option anymore.        4­1­1 System memory  This option is display‐only which is determined by POST (Power On Self Test) of the  BIOS.    22  BIOS | Korenix   ...
  • Page 23 4­1­2 System Date & Time Setup  Highlight the <Date> field and then press the [Page Up] / [Page Down] or [+]/ [‐] keys  to set the current date.    Follow the month, day and year format.  Highlight the <Time> field and then press the [Page Up] / [Page Down] or [+]/ [‐] keys  to set the current date.    Follow the hour, minute and second format.  The user can bypass the date and time prompts by creating an AUTOEXEC.BAT file.    For information on how to create this file, please refer to the MS‐DOS manual.  4­2  Advanced Setup  Select the Advanced tab from the setup screen to enter the Advanced BIOS Setup  screen. You can select any of the items in the left frame of the screen, such as  SuperIO Configuration, to go to the sub menu for that item. You can display an  Advanced BIOS Setup option by highlighting it using the <Arrow> keys. All Advanced  BIOS Setup options are described in this section. The Advanced BIOS Setup screen is  shown below. The sub menus are described on the following pages.      Korenix | BIOS  23   ...
  • Page 24   4­2­1 CPU configuration  You can use this screen to select options for the CPU information. Use the up and  down <Arrow> keys to select an item. Use the <Plus> and <Minus> keys to change  the value of the selected option.    Note 6: The CPU Configuration setup screen varies depending on the installed  processor.    4­2­2 IDE configuration  You can use this screen to select options for the IDE Configuration Settings. Use the  up and down <Arrow> keys to select an item. Use the <Plus> and <Minus> keys to  change the value of the selected option. A description of the selected item appears  on the right side of the screen. The settings are described on the following pages. An  example of the IDE Configuration screen is shown below.    24  BIOS | Korenix   ...
  • Page 25     4­2­3 SATA­0<1>/IDE Secondary Master/Slave    IDE hard drive controllers can support up to two separate hard drives.    These drives  have a master/slave relationship, which is determined by the cabling configuration  used to attach them to the controller.    Your system supports one IDE controller – a  primary – so you have the ability to install up to two separate hard disks.  LBA/Large Mode  LBA (Logical Block Addressing) is a method of addressing data on a disk drive. In LBA  mode, the maximum drive capacity is 137 GB. The Optimal and Fail‐Safe default  setting is Auto  Hard Disk Type  The BIOS supports various types for user settings, The BIOS supports <Pri Master>,  <Pri Slave>, so the user can install up to two hard disks.    For the master and slave  jumpers, please refer to the hard disk’s installation descriptions and the hard disk  jumper settings.    You can select <AUTO> under the <TYPE> and <MODE> fields.    This will Enabled  Korenix | BIOS  25   ...
  • Page 26 PIO means Programmed Input/Output.    Rather than have the BIOS issue a series of    commands to affect a transfer to or from the disk drive, PIO allows the BIOS to tell  the controller what it wants and then let the controller and the CPU perform the  complete task by them.    This is simpler and more efficient (and faster).    Your  system supports five modes, numbered from 0 to 4, which primarily differ in timing.    When Auto is selected, the BIOS will select the best available mode.    BLOCK (Multi‐Sector Transfer)  This option allows your hard disk controller to use the fast block mode to transfer  data to and from your hard disk drive (HDD).        S.M.A.R.T  This field is used to activate the S.M.A.R.T (System Management and Reporting  Technologies) function for S.M.A.R.T HDD drives.    This function requires an  application that can give S.M.A.R.T message.    32 Bit Data Transfer    This option sets the 32‐bit data transfer option. The Optimal and Fail‐Safe default  setting is enabled.    4­2­4 PATA/SATA IDE Controller  This item specifies the ATA/IDE channels used by the onboard PATA/SATA IDE  controller.  Available Options: SATA, IDE, Disabled, and Both  Default setting: Both    26  BIOS | Korenix   ...
  • Page 27 4­2­5 Hard Disk Write Protect  Set this option to protect the hard disk drive from being overwritten. The Optimal  and Fail‐Safe default setting is disabled.  Available Options: Disabled, Enabled  Default setting: Disabled  4­2­6 IDE Detect Time Out (Sec.)  Set this option to stop the AMIBIOS from searching for IDE devices within the  specified number of seconds. Basically, this allows you to fine‐tune the settings to  allow for faster boot times. Adjust this setting until a suitable timing that can detect  all IDE disk drives attached is found.  Available Options: 0, 5, 10, 15, 20, 25, 30, and 35  Default setting: 35    4­2­7 SuperIO Chipset – Configuration  ITE8712 Super IO Chipset  This section describes the function of Super I/O settings.    Korenix | BIOS  27   ...
  • Page 28   4­2­8 Serial Port 1 Address (JetBox8150 only)  These fields select the I/O port address for each Serial port.    Available Options: Disabled, 3F8H/IRQ4, 3E8H/IRQ4, 2F8H/IRQ4 and 2E8H/IRQ3.  Default setting: 3F8H/IRQ4    4­2­9 Serial Port 2 Address  These fields select the I/O port address for each Serial port.    Available Options: Disabled, 3F8H/IRQ4, 3E8H/IRQ4, 2F8H/IRQ4 and 2E8H/IRQ3.  Default setting: 2F8H/IRQ3    4­2­10 COMB Port Mode Selection  These fields item can select RS‐232, RS‐422 and RS‐485 of select port 2.      Available Options: RS‐232, RS‐422 and RS485  Default setting: RS‐232    4­2­11 Hardware Health Configuration  On the Hardware Monitor Setup screen, you can monitor the system temperature,  CPU voltage, and VCC voltage…    28  BIOS | Korenix   ...
  • Page 29     4­2­12 APM Configuration  You can use this screen to select options for the USB Configuration.    Korenix | BIOS  29   ...
  • Page 30     4­2­13 Power Manager /APM  Select Enabled to activate the chipset Power Management and APM (Advanced  Power Management) features.  Available Options: Disabled and Enabled  Default setting: Enabled    4­2­14 Manual Throttle Ration  In a power management state, the BIOS can throttle the CPU clock to reduce power  consumption. For example, a throttle ratio of 50% means the clock is turned off half  of its normal operational time.  Available Options: 0~6.25%, 18.75~25%, 50%~56.25%, 75%~87.5%, and up to 97.5%  Default setting: 50%~56.25%    30  BIOS | Korenix   ...
  • Page 31 4­2­15 Standby Time Out  This field specifies the length of a period of system inactivity (like hard disk or video)  while in full power on state.    When this length of time expires, the system enters  Standby power state.  Available Options: Disabled, 1 Minute, 2 Minute, 4 Minute, and 8 Minute, up to 60  Minute.  Default setting: Disabled    4­2­16 Suspend Time Out  This field specifies the length of time the system waits before it enters suspend  mode.  Available Options: Disabled, 1 Minute, 2 Minute, 4 Minute, and 8 Minute, up to 60  Minute.  Default setting: Disabled    4­2­17 Hard Disk Time Out (Minute)  This option specifies the amount of time the hard disk drive can be inactive before  the computer enters a power‐conserving state specified in the Hard Disk Drive  Power Down Mode option.  Available Options: Disabled, 1 Minute, 2 Minute, and 3 Minute, up to 15 Minute.  Default setting: Disabled    4­2­18 Green PC Monitor Power State  This option specifies the power state that the green PC‐compliant video monitor  enters when the BIOS places it in a power saving state after the specified period of  display inactivity has expired.  Available Options: Standby, Suspend, and Off  Default setting: Off    Korenix | BIOS  31   ...
  • Page 32 4­2­19 Video Power Down Mode  This field specifies the power conserving state that video subsystem enters after the  specified period of display inactivity has expired.      Available Options: Disabled, Standby, Suspend  Default setting: Disabled    4­2­20 Hard Disk Power Down Mode  This field specifies the power conserving state that the hard disk drive enters after  the specified period of hard drive inactivity has expired.      Available Options: Disabled, Standby, Suspend  Default setting: Disabled    4­2­21 USB Configuration  You can use this screen to select options for the USB Configuration.  32  BIOS | Korenix   ...
  • Page 33     4­2­22 USB 1.1 Ports Configuration  Set this value to allow the system to Enabled or Disabled the onboard USB ports. The  Optimal and Fail‐Safe default setting is 2 USB Ports.  Available Options: USB 2 Ports, and Disabled  Default setting: USB 2 Ports    4­2­23 USB 2.0 Ports Enable  This field is Enables USB controllers. Select Enabled, if a USB device is installed to the  system.    If Disabled are selected, the system will not be able to use a USB device.  Available Options: Enabled, and Disabled  Default setting: Enabled    Korenix | BIOS  33   ...
  • Page 34 4­2­24 Legacy USB Support  Legacy USB Support refers to the USB mouse and USB keyboard support. Normally if  this option is not enabled; any attached USB mouse or USB keyboard will not become  available until a USB compatible operating system is fully booted with all USB drivers  loaded. When this option is enabled, any attached USB mouse or USB keyboard can  control the system even when there is no USB drivers loaded on the system. Set this  value to Enabled or Disabled the Legacy USB Support.  Available Options: Disabled, Enabled and AUTO  Default setting: Auto    4­2­25 USB 2.0 Controller Mode  This field is configures the USB 2.0 controllers in High speed (480Mbps) or Full speed  (12Mbps).    Available Options: HiSpeed and FullSpeed  Default setting: Hispeed    4­2­26 BIOS ECHI Hand­Off  This is a workaround for OS without ECHI Hand‐Off support. The ECHI ownership  change should claim by ECHI driver.  Available Options: Enabled and Disabled  Default setting: Enabled    4­3  PCIPnP Setup  Select the PCI/PnP tab from the setup screen to enter the Plug and Play BIOS Setup  screen. You can display a Plug and Play BIOS Setup option by highlighting it using the  <Arrow> keys. All Plug and Play BIOS Setup options are described in this section. The  Plug and Play BIOS Setup screen is shown below.    34  BIOS | Korenix   ...
  • Page 35   4­3­1 Clear NVRAM  Clear NVRAM during system boot.      Available Options: Yes, No  Default setting: No    4­3­2 Plug and Plug Aware O/S  Set to Yes to inform BIOS that the operating system can handle Plug and Play (PnP)  devices.      Available Options: Yes, No  Default setting: No    Korenix | BIOS  35   ...
  • Page 36 4­3­4 Palette Snoop  When Enabled is selected, multiple VGA devices operating on different buses can  handle data from the CPU on each set of palette registers on every video device.    Bit  5 of the command register in the PCI device configuration space is the VGA Palette  Snoop bit.    (0 is disabled).      Available Options:    Disabled: Data read and written by the CPU is only directed to the PCI VGA devices  palette registers.  Enabled: Data read and written by the CPU is directed to both the PCI VGA devices  palette registers.  Default setting: Disabled    4­3­5 PCI IDE BusMaster    This option is to specify that the IDE controller on the PCI local bus have  bus‐mastering capability.    Available Options: Enabled, Disabled  Default setting: Disabled    4­3­6 IRQ 3 –15  When I/O resources are controlled manually, you can assign each system interrupt as  one of the following types, based on the type of device using the interrupt:      Available: Specified IRQ is available to the used by PCI/PnP devices.    Reserved: Specified IRQ is reserved for used by Legacy ISA devices.  36  BIOS | Korenix   ...
  • Page 37 Available Options: Available and Reserved  Default setting: Available    Note 7: IRQ11 Reserved for CAN BUS Interrupt.  4­4  Boot Setup  Select the Boot tab from the setup screen to enter the Boot BIOS Setup screen. You  can select any of the items in the left frame of the screen, such as Boot Device  Priority, to go to the sub menu for that item. You can display a Boot BIOS Setup  option by highlighting it using the <Arrow> keys. All Boot Setup options are described  in this section. Select an item on the Boot Setup screen to access the sub menu for:  • Boot Setting Configuration  • Boot Device Priority  • Hard disk drives  • Removable Drivers          Korenix | BIOS  37   ...
  • Page 38 4­4­1 Boot Setting Configuration    4­4­2 Quick Boot  This field is used to activate the quick boot function of the system.    When set to  Enabled,    BIOS will not wait for up to 40 seconds if a Ready signal is not received from the  IDE drive, and will not configure its drive.  BIOS will not wait for 0.5 seconds after sending a RESET signal to the IDE drive.  You cannot run BIOS Setup at system boot since there is no delay for the Hit, Del.  To run Setup message.  Available Options: Disabled, Enabled  Default setting: Enabled    38  BIOS | Korenix   ...
  • Page 39 Available options: On, Off  Default setting: On    4­4­4 PS/2 Mouse Support  The PS/2 mouse function is optional.    Before you configure this field, make sure  your system board supports this feature. The setting of Enabled allows the system to  detect a PS/2 mouse on boot up.    If detected, IRQ12 will be used for the PS/2 mouse.    IRQ 12 will be reserved for expansion cards if a PS/2 mouse is not detected.    Disabled will reserve IRQ12 for expansion cards and therefore the PS/2 mouse will  not function.  Available options: Disabled, Enabled and Auto  Default setting:    Auto    4­4­5 Wait for ‘F1’ If Error  AMIBIOS POST error messages are followed by:  Press <F1> to continue  If this field is set to Disabled, the AMIBIOS does not wait for you to press the <F1>  key after an error message.  Available options: Disabled, Enabled  Default setting: Disabled    4­4­6 Hit ‘DEL’ Message Display  Set this field to Disabled to prevent the message as follows:  Hit ‘DEL’ if you want to run setup  It will prevent the message from appearing on the first BIOS screen when the  computer boots.  Korenix | BIOS  39   ...
  • Page 40 Available options: Disabled, Enabled  Default setting: Enabled    4­4­7 Boot Device    Use this screen to specify the order in which the system checks for the device to boot  from. To access this screen, select Boot Device Priority on the Boot Setup screen and  press <Enter>.      4­4­8 First /Second /Third Hard Disk Boot  Device    Set the boot device options to determine the sequence in which the computer  checks which device to boot from. The settings are Removable Dev., Hard Drive, or  40  BIOS | Korenix   ...
  • Page 41 ATAPI CDROM.    Note 8: When you select a boot category from the boot menu, a list of devices in  that category appears. For example, if the system has three hard disk drives  connected, then the list will show all three hard disk drives attached    4­4­9 Hard Disk Drives  Use this screen to view the hard disk drives in the system. To access this screen,  select Hard disk drives on the Boot Setup screen and press <Enter>.        4­4­10 Removable Drives  Use this screen to view the removable drives in the system. To access this screen,  select removable drives on the Boot Setup screen and press <Enter>.    Korenix | BIOS  41   ...
  • Page 42     4­5  Security setup  There are two security passwords: Supervisor and User.    Supervisor is a privileged  person that can change the User password from the BIOS.    According to the default  setting, both access passwords are not set up and are only valid after you set the  password from the BIOS.      • Change Supervisor Password  • Change User Password  • Clear User Password  • Boot Sector Virus Protection    42  BIOS | Korenix   ...
  • Page 43     To set the password, please complete the following steps.    Select Change Supervisor Password.      Type the desired password (up to 6 character length) when you see the message,  “Enter New Supervisor Password.”  Then you can go on to set a user password (up to 6 character length) if required.      Note 9: that you cannot configure the User password until the Supervisor  password is set up.  Enter Advanced BIOS Features screen and point to the Security Option field.  Select System or Setup.      i. Always: a visitor who attempts to enter BIOS or operating system will be  prompted for password.      ii. Setup: a visitor who attempts to the operating system will be prompted for user  password.    You can enter either User password or Supervisor password.  Point to Save Settings and Exit and press Enter.    Korenix | BIOS  43   ...
  • Page 44   Note 10: it is suggested that you write down the password in a safe place to avoid  that password may be forgotten or missing.    4­5­1 Clear User Password    Select Clear User Password from the Security Setup menu and press <Enter>.  Clear New Password > [Ok] [Cancel] appears. Type the password and press <Enter>.  The screen does not display the characters entered. Retype the password as  prompted and press <Enter>.    4­5­2 assword Check  This field enables password checking every time the computer is powered on or  every time the BIOS Setup is executed.    If Always is chosen, a user password prompt  appears every time and the BIOS Setup Program executes and the computer is turned  on.    If Setup is chosen, the password prompt appears if the BIOS executed.  Available options: Setup, Always  Default setting: Setup    4­5­3 Boot Sector Virus Protection  This option is near the bottom of the Security Setup screen. The Optimal and  Fail‐Safe default setting is disabled    Enabled: Set this value to prevent the Boot Sector Virus Protection. This is the default  setting.  Disabled: Select Enabled to enable boot sector protection, displays a warning when  any program (or virus) issues a Disk Format command or attempts to write to the  boot sector of the hard disk drive. If enabled, the following appears when a write is  attempted to the boot sector. You may have to type N several times to prevent the  boot sector write. Boot Sector Write!  44  BIOS | Korenix   ...
  • Page 45 Possible VIRUS: Continue (Y/N)? _  The following appears after any attempt to format any cylinder, head, or sector of  any hard disk drive via the BIOS INT 13 Hard disk drive Service:  Format!!!  Possible VIRUS: Continue (Y/N)?    4­1  Chipset Setup    This section describes the configuration of the board’s chipset features.      • NorthBridge VIA CX700 Configuration  • SouthBridge VIA CX700 Configuration    4­1­1 Northbridge VIA CX700 Configuration  You can use this screen to select options for the North Bridge Configuration. Use the  up and down <Arrow> keys to select an item. Use the <Plus> and <Minus> keys to  Korenix | BIOS  45   ...
  • Page 46       4­1­2 DRAM Clock/Timing Configuration      DRAM Timing  If the installed SDRAM supports SPD function, select auto.    If not, you can select  based on other access time of the SDRAM.  Available Options: Auto, Manual, Turbo and Ultra    Default setting Auto      4­1­3 AGP & P2P Bridge Configuration  Onchip VGA Configuration    VGA Frame Buffer Size  This field is share memory architecture (SMA) for frame buffer memory. SMA allows  system memory to be efficiently share by the host CPU and allocated depending on  user preference, application requirements, and total size of system memory.    46  BIOS | Korenix   ...
  • Page 47 Available Options: Disabled, 16MB,32MB, 64MB and 128MBA    Default setting: 32MBU  V‐ LINKAGP & PCI Bus Configuration Timing  PCI Master 0WS Write  This field specifies the PCI Master 0 wait state installed in the PCI expansion bus.  Available Options: Disabled and Enabled  Default setting: Enabled U    4­1­4 Southbridge VIA CX700 Configuration  You can use this screen to select options for the South Bridge Configuration. South  Bridge is a chipset on the motherboard that controls the basic I/O functions, LAN  port, and audio function.    4­1­5 High Definition Audio  This field specifies the internal Audio Control.  Available Options: Disabled, and Auto  Default setting: Auto    Korenix | BIOS  47   ...
  • Page 48 4­1­6 PCI Delayed Transaction  This field specifies the chipset has an embedded 32‐bit posted write buffer to  support delay transactions cycles. Select Enabled to support compliance with PCI  specification version 2.  Available Options: Disabled, and Enabled  Default setting: Enabled    4­1­7 On Board LAN1/2 Controller    This field specifies the Enabled or Disabled of the onboard LAN chip.    Available Options: Disabled, and Enabled  Default setting: Enabled    4­1­8 LAN Boot ROM Controller  This field specifies the PXE boot ROM of the onboard LAN chip.    Available Options: Disabled, and Enabled  Default setting: Disabled  Chapter 5  Software Installation  5­1  VIA HyperionPro Driver  WIN 2000/XP Driver  Installs VIA Chipset, IRQ Routing, AGP Driver, SATA HDD driver and PCI IDE Bus Master  4in 1Driver.    Step 1  Execute SETUP.exe file.      Step 2  48  Software Installation | Korenix  ...
  • Page 49   Execute SETUP.EXE file.        Step 2    The screen shows the SETUP type. Press any key to enter the main menu.        Step 3    As the setup is completed, the system will generate the message as follows.    Yes, I want to restart my computer now. Installation is done!    No, I will restart my computer later.    System must be restart then complete the installation.              Step 4    In the WINDOWS XP/2K, you can find the <DISPLAYL> icon located in the {CONTROL  PANEL} group.        Step 5    Adjust the <Color>,<Font size> and <Resolution>.  Korenix | Software Installation  49   ...
  • Page 50 5­3  Audio Drivers  WIN 2000/XP Driver  Step 1  Execute setup.exe file.    Step 2  The screen shows the SETUP type. Press any key to enter the main menu.    Step 3  As the setup is completed, the system will generate the message as follows.    Yes, I want to restart my computer now. Installation is done!  No, I will restart my computer later.  System must be restart then complete the installation.    5­4  LAN Utility & Driver  Step 1  Execute install.exe file.      Note 11: In the RTL8139C directory, a README.TXT is included to provide  installation information.    5­5  Watchdog Timer  This section describes how to use the Watchdog Timer, including disabled, enabled,  and trigger functions.    The JetBox is equipped with a programmable time‐out period watchdog timer. You  can use your own program to Enabled the watchdog timer. Once you have enabled  the watchdog timer, the program should trigger the I/O every time before the timer  times out. If your program fails to trigger or disable this timer before it times out, e.g.  50  Software Installation | Korenix  ...
  • Page 51                                     1 1  2  2  2  3  3  3  4  4  4  5  5  5  “  “  “  “  “  “  “  “  “  Korenix | Software Installation  51   ...
  • Page 52                               ; Select Logical Device 8 of watchdog timer  Out      dx,al  Mov    dX,2eh      Mov    al,0f5h    ;Set second as counting unit  Out    dx,al  Mov   dx,2fh  In    al,dx  52  Software Installation | Korenix  ...
  • Page 53 Watchdog Timer Trigger  After you enabled the watchdog timer, your program must write the same factor as  enabling to the watchdog register at least once every time‐out period to its previous  setting.    You can change the time‐out period by writing another timer factor to the  watchdog register at any time, and you must trigger the watchdog before the new  time‐out period in next trigger.          Watchdog Timer Disabled  To Disabled the watchdog timer, simply write a 00H to the watchdog register.  ;‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐  ; Enter the extended function mode, interruptible double‐write    ;‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐  Mov    dx,2eh    ; Enter to extended function mode  Mov    al,87h  Out    dx,al  Out    dx,al  ;‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ ‐‐‐‐‐‐‐‐  ; Logical device 8, configuration register CRF5 Bit 3(Sec./Min.), CRF6 Bit 0~7 (Count.)  ;‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ Korenix | Software Installation  53   ...
  • Page 54   Mov   al,00h    ; Set Watchdog Timer Disabled  Out    dx,al  ;‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐  ; Exit extended function mode    ;‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐  Mov    dx,2eh    ;Exit the extended function mode  Mov    al,0aah  Out    dx,al    5­6  Programming RS­485  The majority communicative operation of the RS‐485 is in the same of the RS‐232.    When the RS‐485 precedes the transmission, which needs control the TXC signal, and  the installing, steps are as follows:    Step 1:  Enabled TXC    Step 2:  Send out data    54  Software Installation | Korenix  ...
  • Page 55 Step 1:  Initialize COM port in the receiver interrupt mode, and /or transmitter    interrupt mode. (All of the communication protocol buses of the RS‐485    are in the same.)  Step 2:  Disabled TXC (transmitter control), the bit 0 of the address of offset+4    just sets “0”.        Note 13: Control the JetBox system “DTR” signal to the RS‐485 TXC  communication.  5­6­1 Send out one character (Transmit)  Step 1:  Enabled TXC signal, and the bit 0 of the address of offset+4 just sets “1”.    Step 2:  Send out the data.    (Write this character to the offset+0 of the current    COM port address)    Step 3:  Wait for the buffer’s data empty.    Check transmitter holding register    (THRE, bit 5 of the address of offset+5), and transmitter shift register    (TSRE, bit 6 of the address of offset+5) are all sets must be “0”.      Korenix | Software Installation  55   ...
  • Page 56 Step 2:  Send out the data.    (Write all data to the offset+0 of the current COM    port address)    Step 3:  Wait for the buffer’s data empty.    Check transmitter holding register    (THRE, bit 5 of the address of offset+5), and transmitter shift register    (TSRE, bit 6 of the address of offset+5) are all sets must be “0”.      Step 4:  Disabled TXC signal, and the bit 0 of the address of offset+4 sets “0”    5­6­3 Receive data  The RS‐485’s operation of receiving data is in the same of the RS‐232’s.  5­6­4 Basic Language Example  a. Initial 86C450 UART  10  OPEN “COM1:9600,m,8,1”AS #1 LEN=1  20  REM Reset DTR  30  OUT &H3FC, (INP(%H3FC) AND &HFA)  40  RETURN  b. Send out one character to COM1      56  Software Installation | Korenix  ...
  • Page 57 Receive one character from COM1 10  REM Check COM1: receiver buffer  20  IF LOF(1)<256 THEN 70  30  REM Receiver buffer is empty    40  INPSTR$”  50  RETURN  60  REM Read one character from COM1: buffer  70  INPSTR$=INPUT$(1,#1)  80  RETURN    Note 14: The RS‐485 of the JetBox uses COM2. If you want to program it and  hardware setup, please refer to the BIOS Setup for COM2 address setup.    Chapter 6  Technical Reference  6­1  Real­Time Clock and Non­Volatile RAM  The JetBox contains a real‐time clock compartment that maintains the date and time  in addition to storing configuration information about the computer system. It  contains 14 bytes of clock and control registers and 114 bytes of general purpose  RAM. Because of the use of CMOS technology, it consumes very little power and can  be maintained for long periods of time using an internal Lithium battery. The  Korenix | Technical Reference  57   ...
  • Page 58 0E  Diagnostic status byte  0F  Shutdown status byte  10  Diskette drive type byte, drive A and B  11  Fixed disk type byte, drive C  12  Fixed disk type byte, drive D  13  Reserved  14  Equipment byte  15  Low base memory byte  16  High base memory byte  17  Low expansion memory byte  18  High expansion memory byte  19‐2D  Reserved  2E‐2F  2‐byte CMOS checksum  30  Low actual expansion memory byte  31  High actual expansion memory byte  32  Date century byte  33  Information flags (set during power on)  34‐7F  Reserved for system BIOS    58  Technical Reference | Korenix  ...
  • Page 59 01  2 Drives 80x25 CGA  Bit  1  Math Coprocessor Installed    0  Absent    1  Present  Bit  0  Floppy Drive Installed    0  Disabled    1  Enabled    15h  Base Memory (in 1KB increments), Low Byte  16h  Base Memory (in 1KB increments), High Byte  17h  IBM‐compatible memory (in 1KB increments), Low  Byte  18h  IBM‐compatible memory (in 1KB increments), High  Byte (max 15 MB)  19h‐2Dh  Varies  2Eh  Standard CMOS RAM checksum, high byte  2Fh  Standard CMOS RAM checksum, low byte  Korenix | Technical Reference  59   ...
  • Page 60 Extended CMOS Checksum, High Byte (including  34h‐3Dh)  6­3  I/O Port Address Map  Each peripheral device in the system is assigned a set of I/O port addresses, which  also becomes the identity of the device. There is a total of 1K‐port address space  available. The following table lists the I/O port addresses used on the Industrial CPU  Card.    Address  Device Description  000h ‐ 01Fh DMA Controller #1  020h ‐ 03Fh Interrupt Controller #1  040h ‐ 05Fh Timer  060h ‐ 06Fh Keyboard Controller  070h ‐ 071h Real Time Clock, NMI  080h ‐ 09Fh DMA Page Register  0A0h ‐ 0BFh Interrupt Controller #2  0C0h ‐ 0DFh DMA Controller #2  0F0h  Clear Math Coprocessor Busy Signal 0F1h  Reset Math Coprocessor  1F0h ‐ 1F7h IDE Interface  2E8h – 2EFh Serial Port #4(COM4)  2F8h ‐ 2FFh Serial Port #2(COM2)  60  Technical Reference | Korenix  ...
  • Page 61 IRQ5  USB#0  IRQ6  Reserved  IRQ7  USB#1  IRQ8  Real Time Clock  IRQ9  SM‐BUS  IRQ10  LAN#1  IRQ11  USB#2/LAN#2/VGA  IRQ12  USB#3/PS2 Mouse  IRQ13  FPU  IRQ14  Primary IDE  IRQ15  Secondary IDE (CF)  6­5  DMA Channel Map  The equivalents of two 8237A DMA controllers are implemented in the FX5311 board.    Each controller is a four‐channel DMA device that will generate the memory  addresses and control signals necessary to transfer information directly between a  peripheral device and memory. This allows high speeding information transfer with less  CPU intervention.    The two DMA controllers are internally cascaded to provide four  DMA channels for transfers to 8‐bit peripherals (DMA1) and three channels for  transfers to 16‐bit peripherals (DMA2).    DMA2 channel 0 provides the cascade  Korenix | Technical Reference  61   ...
  • Page 62 Channel 1: Reserved for IBM  Channel 5: Spare  SDLC  Channel 2: Diskette adapter  Channel 6: Spare  Channel 3: Spare  Channel 7: Spare    6­6  Serial Ports  The ACEs (Asynchronous Communication Elements ACE1 to ACE2) are used to  convert parallel data to a serial format on the transmit side and convert serial data to  parallel on the receiver side. The serial format, in order of transmission and reception,  is a start bit, followed by five to eight data bits, a parity bit (if programmed) and one,  one and half (five‐bit format only) or two stop bits. The ACEs are capable of handling  divisors of 1 to 65535, and produce a 16x clock for driving the internal transmitter  logic.    Provisions are also included to use this 16x clock to drive the receiver logic, also  included in the ACE a completed MODEM control capability, and a processor  interrupt system that may be software tailored to the computing time required to  handle the communications link.  The following table is a summary of each ACE accessible register  DLAB  Port Address  Register  0  Base + 0  Receiver buffer (read)  Transmitter holding register  (write)  0  Base + 1  Interrupt enable  X  Base + 2  Interrupt identification (read only) 62  Technical Reference | Korenix  ...
  • Page 63 Line status  X  Base + 6  MODEM status  X  Base + 7  Scratched register  1  Base + 0  Divisor latch (least significant  byte)  1  Base + 1  Divisor latch (most significant  byte)  6­7  Receiver Buffer Register (RBR)  Bit 0‐7: Received data byte (Read Only)  6­8  Transmitter Holding Register (THR)  Bit 0‐7: Transmitter holding data byte (Write Only)  6­9  Interrupt Enable Register (IER)  Bit 0: Enable Received Data Available Interrupt (ERBFI)  Bit 1: Enable Transmitter Holding Empty Interrupt (ETBEI)  Bit 2: Enable Receiver Line Status Interrupt (ELSI)  Bit 3: Enable MODEM Status Interrupt (EDSSI)  Bit 4: Must be 0  Bit 5: Must be 0  Bit 6: Must be 0  Bit 7: Must be 0  6­10  Interrupt Identification Register (IIR)  Bit 0: “0” if Interrupt Pending  Bit 1: Interrupt ID Bit 0  Bit 2: Interrupt ID Bit 1  Korenix | Technical Reference  63   ...
  • Page 64     WLS1  WLS0  Word Length  0    0  5 Bits  0  1  6 Bits  1  0  7 Bits  1  1  8 Bits  Bit 2: Number of Stop Bit (STB)  Bit 3: Parity Enable (PEN)  Bit 4: Even Parity Select (EPS)  Bit 5: Stick Parity    Bit 6: Set Break    Bit 7: Divisor Latch Access Bit (DLAB)  6­12  MODEM Control Register (MCR)  Bit 0: Data Terminal Ready (DTR)  Bit 1: Request to Send (RTS)  Bit 2: Out 1 (OUT 1)  Bit 3: Out 2 (OUT 2)  Bit 4: Loop    Bit 5: Must be 0  Bit 6: Must be 0  Bit 7: Must be 0  64  Technical Reference | Korenix  ...
  • Page 65 Bit 1: Delta Data Set Ready (DDSR)  Bit 2: Training Edge Ring Indicator (TERI)  Bit 3: Delta Receive Line Signal Detect (DSLSD)  Bit 4: Clear to Send (CTS)  Bit 5: Data Set Ready (DSR)  Bit 6: Ring Indicator (RI)  Bit 7: Received Line Signal Detect (RSLD)  6­15  Divisor Latch (LS, MS)    LS  MS  Bit 0:  Bit 0  Bit 8  Bit 1:  Bit 1  Bit 9  Bit 2:  Bit 2  Bit 10  Bit 3:  Bit 3  Bit 11  Bit 4:  Bit 4  Bit 12  Bit 5:  Bit 5  Bit 13  Bit 6:  Bit 6  Bit 14  Bit 7:  Bit 7  Bit 15  Korenix | Technical Reference  65   ...
  • Page 66 2400  48  3600  32  4800  24  9600  12  14400  8  19200  6  28800  4  38400  3  57600  2  115200  1    Chapter 7  Appendix  7­1  Notes  Note 1: Resolution ..................  1 1  Note 2: The CANBUS DB9‐pin out conforms to the ISO 11898/2 standard  specification. ..................  1 3  Note 3: The Compact Flash socket supports Compact Flash Modules and  Micro Drives. ..................  1 7  Note 4: Use caution when handling the hard disk to prevent damage to  66  Appendix | Korenix   ...
  • Page 67 ......  4 4  Note 11: In the RTL8139C directory, a README.TXT is included to provide  installation information................  5 0  Note 12: Please refer to the section of the “Serial Ports” in the Chapter 6  “Technical Reference” for the detail description of the COM ports  register.  ....................  5 5  Note 13: Control the JetBox system “DTR” signal to the RS‐485 TXC  communication. ...................  5 5  Note 14: The RS‐485 of the JetBox uses COM2. If you want to program it  and hardware setup, please refer to the BIOS Setup for COM2 address  setup. ....................  5 7    7­2  Revision History  V0.0.2  by 2011/4/7  Change JP6 factory preset to enable  V0.0.3      by 2012/1/3  1.   Remove wrong spec: DVI  Korenix | Appendix  67   ...
  • Page 68 7­3  Customer Service  Korenix Technologies Co., Ltd.    usiness service: sales@korenix.com  Customer service: koreCARE@korenix.com  68  Appendix | Korenix   ...
