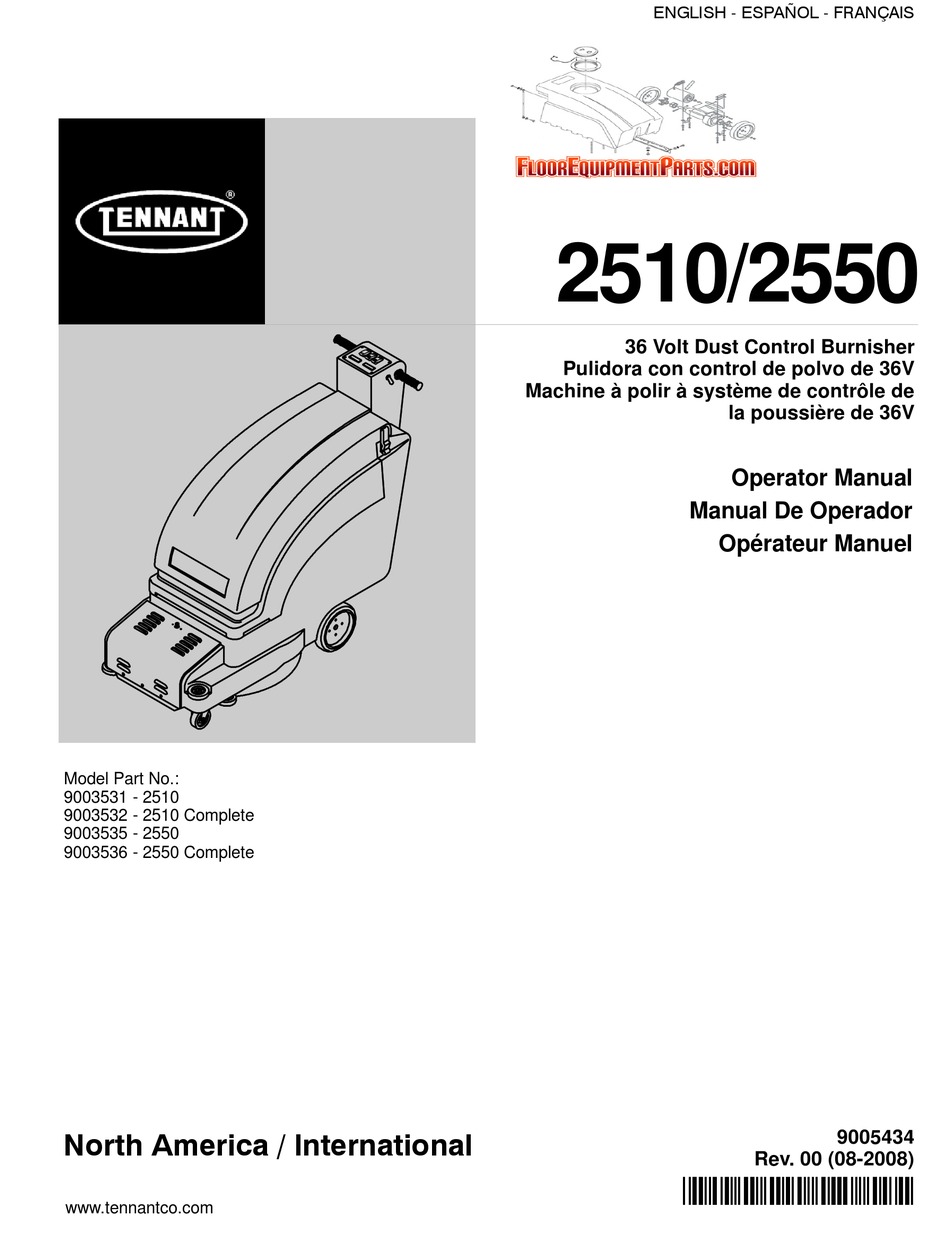

Tennant 9003531 - 2510 Operator's Manual

Tennant 9003531 - 2510 Operator's Manual

36 volt dust control burnisher
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
ENGLISH - ESPAÑOL - FRANÇAIS
2510/2550
36 Volt Dust Control Burnisher
Pulidora con control de polvo de 36V
Machine à polir à système de contrôle de
la poussière de 36V
Operator Manual
Manual De Operador
Opérateur Manuel
Model Part No.:
9003531 - 2510
9003532 - 2510 Complete
9003535 - 2550
9003536 - 2550 Complete
North America / International
9005434
Rev. 00 (08-2008)
