Summary of Contents for Future light DMB-160

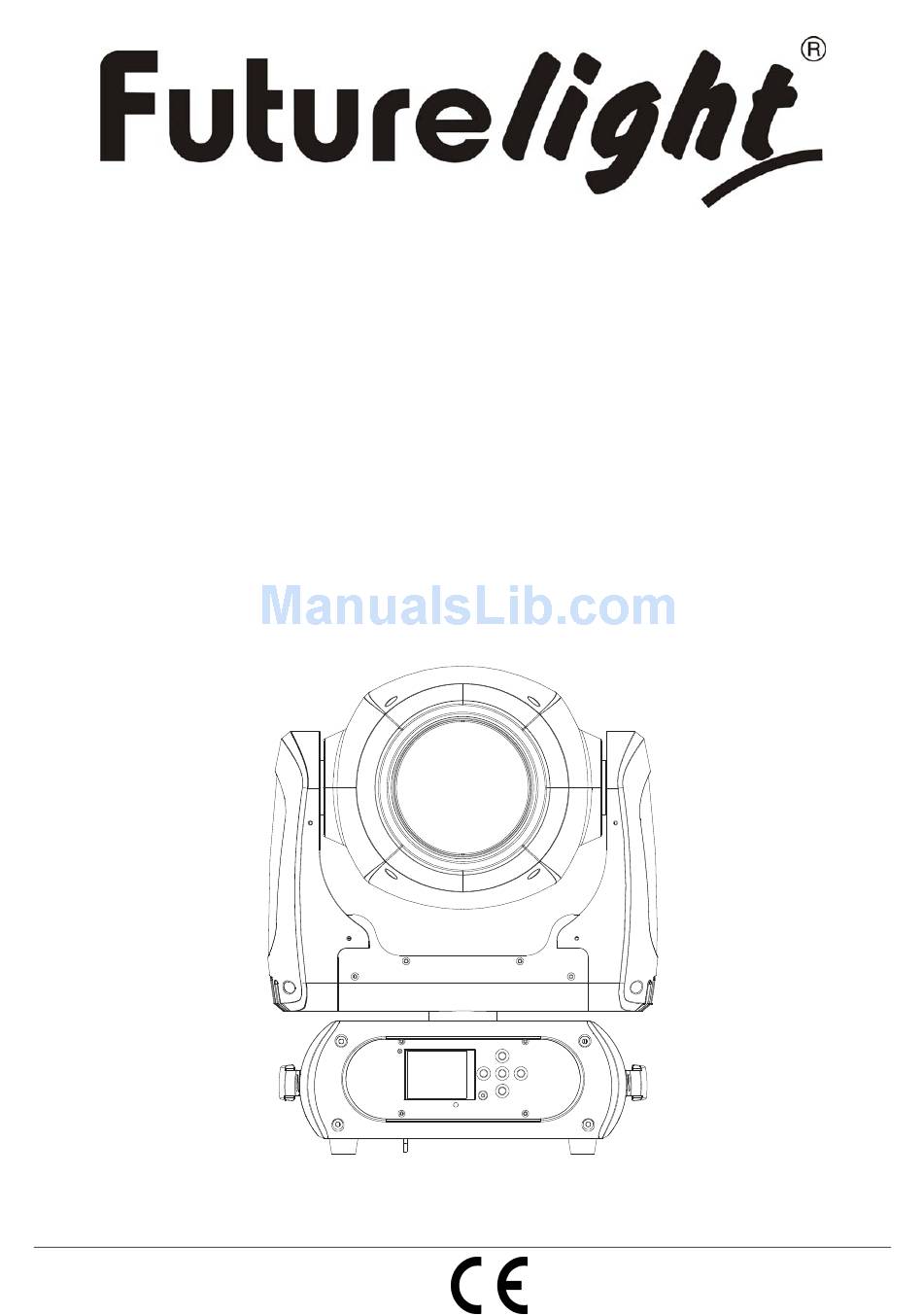

- Page 1 BEDIENUNGSANLEITUNG USER MANUAL DMB-160 LED Moving Head © Copyright Für weiteren Gebrauch aufbewahren! Nachdruck verboten! Keep this manual for future needs! Reproduction prohibited!
-
Page 2: Table Of Contents
Inhaltsverzeichnis EINFÜHRUNG ..............................4 Lieferumfang ..............................4 SICHERHEITSHINWEISE ..........................5 BESTIMMUNGSGEMÄßE VERWENDUNG ..................... 6 GERÄTEBESCHREIBUNG ..........................8 Features ................................. 8 Geräteübersicht .............................. 9 INSTALLATION .............................. 10 Projektormontage ............................10 Einbau des optionalen drahtlos-Empfängers für WDMX-Betrieb (FUTURELIGHT WDR-G4) ....13 Anschluss an den DMX-512 Controller / Verbindung Projektor – Projektor ..........14 Anschluss ans Netz ............................ - Page 3 Table of contents INTRODUCTION ............................. 32 Delivery includes ............................32 SAFETY INSTRUCTIONS ..........................32 OPERATING DETERMINATIONS ........................34 DESCRIPTION OF THE DEVICE ........................35 Features ............................... 35 Overview ..............................36 INSTALLATION .............................. 37 Rigging ................................. 37 Installation of the optional wireless receiver for WDMX-operation (FUTURELIGHT WDR-G4) ....40 DMX-512 connection / connection between fixtures ..................
-
Page 4: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen FUTURELIGHT DMB-160 entschieden haben. Sie haben hiermit ein leistungsstarkes und vielseitiges Gerät erworben. Nehmen Sie den DMB-160 aus der Verpackung. -
Page 5: Sicherheitshinweise
SICHERHEITSHINWEISE ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei die- ser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten! Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und die Warnvermerke unbedingt beachten, die in dieser Bedienungsanleitung enthalten sind. -
Page 6: Bestimmungsgemäße Verwendung
Es dürfen unter keinen Umständen Flüssigkeiten aller Art in Steckdosen, Steckverbindungen oder in irgendwelche Geräteöffnungen oder Geräteritzen eindringen. Besteht der Verdacht, dass - auch nur minimale - Flüssigkeit in das Gerät eingedrungen sein könnte, muss das Gerät sofort allpolig vom Netz getrennt werden. - Page 7 - - -m Das Bildzeichen bezeichnet den Mindestabstand zu beleuchteten Gegenständen. Der Abstand zwischen Lichtaustritt und der zu beleuchteten Fläche darf diesen Wert nicht unterschreiten! Das Gerät darf nur auf nicht brennbaren Oberflächen aufgestellt werden. Um eine gute Luftzirkulation zu gewährleisten, muss um das Gerät ein Freiraum von mindestens 50 cm eingehalten werden.
-
Page 8: Gerätebeschreibung
GERÄTEBESCHREIBUNG Features LED-Beam mit 150-W-COB-LED und den Vorzügen eines Moving-Heads • Mit Glaslinse • Extrem hohe Lichtausbeute • Sehr enger Abstrahlwinkel von 3° • Optionaler Drahtlos-Empfänger für WDMX-Betrieb (Wireless Solution - made in Sweden) kann nachgerüstet werden • Flickerfreie Projektion •... -
Page 9: Geräteübersicht
Geräteübersicht (1) Objektivlinse (2) Projektorarm (3) Base (4) Tragegriff (5) Gummifuß (6) Drahtlosanzeige (7) Display (8) Fangseilöse (9) Mikrofon (10) ESDC-Schalter (11) Pfeil-Taste nach links (12) Pfeil-Taste nach unten (13) Enter-Taste (14) Pfeil-Taste nach rechts (15) Pfeil-Taste nach oben (16) 3-poliger DMX-Eingangsstecker (17) 5-poliger DMX-Eingangsstecker (18) 3-polige DMX-Ausgangsbuchse (19) 5-polige DMX-Ausgangsbuchse... -
Page 10: Installation
INSTALLATION Projektormontage Die Aufhängevorrichtungen des Projektors muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann. Die Installation muss immer mit einer zweiten, unabhängigen Aufhängung, z. B. einem geeigneten Fangnetz, erfolgen. - Page 11 ACHTUNG! Montieren Sie den Projektor ausschließlich über einen geeigneten Haken. Bitte beachten Sie auch die Installationshinweise auf der Unterseite der Base. Achten Sie darauf, dass das Gerät sicher befestigt wird. Vergewissern Sie sich, dass die Verankerung stabil ist. Die Projektorbase lässt sich auf zwei verschiedene Arten montieren. Das Gerät kann direkt auf den Boden gestellt werden oder in jeder möglichen Position im Trussing...
- Page 12 (1) Omega-Halter (2) Haken (3) Sicherheitsfangseil (4) Schnellverschluss Verschrauben Sie einen Haken über eine M10 Schraube und selbstsichernde Mutter mit dem Omega-Halter. Führen Sie die beiden Schnellverschlüsse des Omega-Halters in die dafür vorgesehenen Öffnungen Geräteunterseite ein. Drehen Schnellverschlüsse im Uhrzeigersinn bis zum Anschlag fest. 12/58 00085201, Version 1.0...
-
Page 13: Einbau Des Optionalen Drahtlos-Empfängers Für Wdmx-Betrieb (Futurelight Wdr-G4)
Einbau des optionalen drahtlos-Empfängers für WDMX-Betrieb (FUTURELIGHT WDR-G4) ACHTUNG! Vor Einbau des Moduls das Gerät vom Netz trennen. Gefahr eines elekrischen Schlages! Installationsschritte 1. Nehmen Sie den Drahtlos-DMX-Empfänger aus der Verpackung. Das Modul besteht aus einer Stabantenne mit Gewinde, der Wireless-Platine und einem Verbindungskabel. 2. -
Page 14: Anschluss An Den Dmx-512 Controller / Verbindung Projektor - Projektor
Anschluss an den DMX-512 Controller / Verbindung Projektor – Projektor Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw. nicht korrekt funktionieren. Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist. Unbedingt Bedienungsanleitung des verwendeten Controllers beachten. -
Page 15: Anschluss Ans Netz
BEDIENUNG Über den Netzschalter lässt sich das Gerät ein- bzw. ausschalten. Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt der DMB-160 den Betrieb auf. Während des Reset justieren sich die Motoren aus und das Gerät ist danach betriebsbereit. -
Page 16: Dmx-Protokoll
Bitte vergewissern Sie sich, dass sich die Steuerkanäle nicht mit anderen Geräten überlappen, damit der DMB-160 korrekt und unabhängig von anderen Geräten in der DMX-Kette funktioniert. Werden mehrere DMB-160 auf eine Adresse definiert, arbeiten sie synchron. Drücken Sie die Up/Down-Tasten, um die gewünschte Startadresse einzustellen. Nun können Sie den DMB- 160 über Ihren Controller ansteuern. - Page 17 100% Keine Funktion Shutter, Strobe Normale Shutter Funktionen Geschlossen Strobe-Effekt mit zunehmender Geschwindigkeit 100% Offen Öffnender Puls-Effekt Geschlossen Puls-Effekt mit zunehmender Geschwindigkeit 100% Offen Schließender Puls-Effekt Geschlossen Puls-Effekt mit zunehmender Geschwindigkeit 100% Offen Strobe-Effekt über Zufallsgenerator Geschlossen Strobe-Effekt mit zunehmender Geschwindigkeit 100% Offen...
- Page 18 Position 3 Position 4 Position 5 Position 6 Position 7 Position 8 Position 9 Position 10 Position 11 Position 12 Position 13 100% Position 14 Rainboweffekt vorwärts 100% Mit zunehmender Geschwindigkeit Rainboweffekt rückwärts 100% Mit zunehmender Geschwindigkeit Farbwechsel an jeder Position 100% Positionierung von 0 - 360 Grad Schneller Farbsprung...
- Page 19 Position 25 Position 26 Position 27 100% Position 28 Farbrad Normaler Farbwechsel Offen Position 1 Position 2 Position 3 Position 4 Position 5 Position 6 Position 7 Position 8 Position 9 Position 10 Position 11 Position 12 Position 13 Position 14 Blackout bei Farbwechsel Offen Position 1...
- Page 20 Rainboweffekt vorwärts Mit zunehmender Geschwindigkeit Rainboweffekt rückwärts 100% Mit zunehmender Geschwindigkeit Funktion statisches Goborad, Gobo-Shake Normaler Gobowechsel Blackout bei Gobowechsel Rotierendes Goborad vorwärts Rotierendes Goborad rückwärts Gobowechsel an jeder Position Gobo-Shake 100% Keine Funktion Statisches Goborad, Gobo-Shake Normaler Gobowechsel / Blackout bei Gobowechsel / Gobo-Shake S/F Offen S/F Position 1...
- Page 21 Position 3 Position 4 Position 5 Position 6 Position 7 Position 8 Position 9 Position 10 Position 11 Position 12 Position 13 Position 14 Position 15 Position 16 Position 17 Blackout bei Gobowechsel Offen Position 1 Position 2 Position 3 Position 4 Position 5 Position 6...
- Page 22 Position 10 Position 11 Position 12 Position 13 Position 14 Position 15 Position 16 Position 17 Rotierendes Goborad vorwärts Stop Mit zunehmender Geschwindigkeit Rotierendes Goborad rückwärts Stop 100% Mit zunehmender Geschwindigkeit Prisma Offen 11 14 6-fach-linear-Prisma 8-Facetten-Prisma 100% Frost Prismenrotation Prismenrotation an jeder Position Positionierung von 0 - 360 Grad Rotierendes Prisma vorwärts...
-
Page 23: Control Board
Control Board Das Control Board bietet mehrere Möglichkeiten: so lassen sich z. B. die DMX-Startadresse eingeben, das vorprogrammierte Programm abspielen oder ein Reset durchführen. Drücken Sie die Enter-Taste, so dass sich das Display einschaltet. Durch Drücken der geeigneten Pfeil- Taste (nach unten, nach oben, nach links und nach rechts) können Sie sich im Hauptmenü bewegen. Zur Auswahl des gewünschten Menüpunktes drücken Sie die Enter-Taste. -
Page 24: Connect
Standard Extended Benutzerdefinierte User Mode Basic-8bit Kanalreihenfolge Basic-16bit Users User Max Channel = XX Preset-Benutzerd. Edit User PAN = CH01 ... Effektradjustierung; --Password-- Password=XXX Calibration Standardposition Color ... Color =XXX ... Passwort „050“ Name Name --Password-- Passwort „050“ Fixture ID ... -
Page 25: Light
Light Max Temperatur Mit dieser Funktion kann das Gerät so programmiert werden, dass die LED automatisch abgeschaltet wird, wenn eine bestimmte Innentemperatur erreicht wird. Drücken Sie die Up/Down-Tasten zur Auswahl der maximalen Innentemperatur zwischen 80 °C und 139 °C. Die normale Betriebstemperatur sollte unter 90 °C liegen. - Page 26 Automatische PAN/TILT Kalibrierung Mit der Funktion "Encoders" lassen sich die PAN- und TILT-Bewegung auf die korrekten Ausgangspositionen kalibrieren. PAN/TILT Geschwindigkeit einstellen Mit dieser Funktion können Sie die PAN/TILT Geschwindigkeit definieren. Sie haben die Wahl zwischen zwei unterschiedlichen Modi. UI Set Mikrofonempfindlichkeit Mit dieser Funktion lässt sich die Mikrofonempfindlichkeit zwischen 0 % und 99 % einstellen.
-
Page 27: Program
Users Benutzerdefinierte Kanalreihenfolge Mit dieser Funktion lassen sich benutzerdefinierte Kanalreihenfolgen abspeichern. Preset-Benutzerdefinition Mit dieser Funktion lässt sich Preset-Benutzerdefinition abspeichern. Calibration Effektradjustierung Mit dieser Funktion lassen sich die Effekträder auf die korrekten Ausgangspositionen kalibrieren. Das Passwort für diese Funktion ist „050“. Fixture ID Mit dieser Funktion können Sie diverse Menüpunkte per RDM abrufen. - Page 28 Musiksteuerung Mit dieser Funktion lässt sich das interne Programm aufrufen. Mit dieser Funktion lassen sich die Szenen musikgesteuert abspielen. Die Auswahl „ALONE“ bedeutet Stand Alone-Modus und „MASTER“, dass das Gerät als Master-Gerät definiert wird. Programmwahl für Auto Programm Mit dieser Funktion lässt sich das Programm festlegen, das dann im Run aufgerufen wird. Programm editieren Mit dieser Funktion lassen sich die internen Programme editieren.
-
Page 29: Fehlermeldungen
4. Programmwahl für Edit Programm • Wählen Sie “Edit Chase” durch Drücken der Up/Down-Tasten. • Drücken Sie die Enter-Taste zur Bestätigung. • Wählen Sie “Edit Chase” durch Drücken der Up/Down-Tasten. • Drücken Sie die Enter-Taste zur Bestätigung. • Drücken Sie die Up/Down-Taste, um das gewünschte spezifische Programm einzustellen. Mit dieser Funktion lassen sich spezifische Szenen in ein spezifisches Programm editieren. -
Page 30: Reinigung Und Wartung
Die entsprechende Fehlermeldung erscheint, wenn nach dem Reset magnetisch-indizierte Fehlfunktionen an dem entsprechenden Kanalfeature vorliegen (Photodiode defekt oder der Magnet fehlt) oder der Steppermotor defekt ist (oder dessen Treiber auf der Hauptplatine). Dabei befindet sich das entsprechende Kanalfeature nach dem Reset nicht in der Vorgabeposition. Die verschiedenen Fehlermeldungen sind: Color Wheel Prism Rotation... -
Page 31: Technische Daten
Vorgehensweise: Schritt 1: Drehen Sie den Sicherungshalter an der Geräterückseite mit einem passenden Schraubendre- her aus dem Gehäuse (gegen den Uhrzeigersinn). Schritt 2: Entfernen Sie die defekte Sicherung aus dem Sicherungshalter. Schritt 3: Setzen Sie die neue Sicherung in den Sicherungshalter ein. Schritt 4: Setzen Sie den Sicherungshalter wieder im Gehäuse ein und drehen Sie ihn fest. -
Page 32: Introduction
- pass this manual on to every further owner or user of the product - download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a FUTURELIGHT DMB-160. You will see you have acquired a powerful and versatile device. Unpack your DMB-160. - Page 33 This device has left our premises in absolutely perfect condition. In order to maintain this condition and to ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and warning notes written in this user manual. Important: Damages caused by the disregard of this user manual are not subject to warranty.
-
Page 34: Operating Determinations
HEALTH HAZARD! Never look directly into the light source, as sensitive persons may suffer an epileptic shock (especially meant for epileptics)! Keep away children and amateurs! Never leave this device running unattended. OPERATING DETERMINATIONS This device is a LED moving-head lighting effect for creating decorative effects. This product is only allowed to be operated with an alternating voltage of 100-240 V, 50/60 Hz and was designed for indoor use only. -
Page 35: Description Of The Device
For overhead use (mounting height >100 cm), always fix the fixture with an appropriate safety-rope. Fix the safety-rope at the correct fixation points only. The safety-rope must never be fixed at the transport handles! Only operate the fixture after having checked that the housing is firmly closed and all screws are tightly fastened. -
Page 36: Overview
Overview (1) Objective lens (2) Yoke (3) Base (4) Carrying handle (5) Rubber foot (6) Wireless indicator (7) Display (8) Safety eyelet (9) Microphone (10) ESDC switch (11) Arrow button left (12) Arrow button down (13) Enter button (14) Arrow button right (15) Arrow button up (16) 3-PIN DMX input plug (17) 5-PIN DMX input plug... -
Page 37: Installation
INSTALLATION Rigging The installation of the projector has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming deformation. The installation must always be secured with a secondary safety attachment, e.g. an appropriate catch net. This secondary safety attachment must be constructed in a way that no part of the installation can fall down if the main attachment fails. - Page 38 The fixture’s base enables to be mounted in two ways. The Moving-Head can be placed directly on the stage floor or rigged in any orientation on a truss without altering its operation characteristics (see the drawing). Make sure that the Omega-holder is always in line with the truss structure when installing the device vertically.
- Page 39 Screw the clamp via a M10 screw and self locking nut onto the Omega-holder. Insert the quick-lock fasteners of the Omega-holder into the respective holes on the bottom of the device. Tighten the quick-lock fasteners fully clockwise. 39/58 00085201, Version 1.0...
-
Page 40: Installation Of The Optional Wireless Receiver For Wdmx-Operation (Futurelight Wdr-G4)
Installation of the optional wireless receiver for WDMX-operation (FUTURELIGHT WDR-G4) CAUTION! Prior to installation, disconnect the device from the mains. Risk of electric shock! Installation steps 1. Remove the wireless DMX receiver from the packaging. The module consists of a threaded rod antenna, a wireless PCB and a connecting cable. -
Page 41: Dmx-512 Connection / Connection Between Fixtures
DMX-512 connection / connection between fixtures The wires must not come into contact with each other, otherwise the fixtures will not work at all, or will not work properly. Please note, the starting address depends upon which controller is being used. Only use a DMX-cable and 3-pin, or 5-pin, XLR-plugs and connectors in order to connect the controller with the fixture or one fixture with another. -
Page 42: Connection With The Mains
The Control Board allows you to assign the DMX starting address, which is defined as the first channel from which the DMB-160 will respond to the controller. If you set, for example, the address in the 17 channel mode to channel 18, the DMB-160 will use the channel 18 to 34 for control. -
Page 43: Dmx-Protocol
If several DMB-160 are addressed similarly, they will work synchronically. Press the Up/Down-buttons for setting the desired starting address. Now you can start operating the DMB- 160 via your lighting controller. Note: After switching on, the device will automatically detect whether DMX 512 data is received or not. If there is no data received at the DMX-input, the display will flash. - Page 44 Shutter, strobe Normal Shutter Functions Close Strobe-effect with increasing speed 100% Open Opening pulse-effect Close Pulse-effect with increasing speed 100% Open Closing pulse-effect Close Pulse-effect with increasing speed 100% Open Random strobe-effect Close Strobe-effect with increasing speed 100% Open Shutter, strobe Shutter closed No function (shutter open) Strobe-effect with increasing speed...
- Page 45 Position 7 Position 8 Position 9 Position 10 Position 11 Position 12 Position 13 100% Position 14 Forwards rainbow effect 100% With increasing speed Backwards rainbow effect 100% With increasing speed Color-change at every position 100% Positioning from 0 - 360 degrees Color Bounce Open Position 1...
- Page 46 Color-wheel Normal color-change Open Position 1 Position 2 Position 3 Position 4 Position 5 Position 6 Position 7 Position 8 Position 9 Position 10 Position 11 Position 12 Position 13 Position 14 Blackout at color-change Open Position 1 Position 2 Position 3 Position 4 Position 5...
- Page 47 Static gobo-wheel, gobo-shake function Normal gobo-change Blackout at gobo-change Rotating gobo-wheel forwards Rotating gobo-wheel backwards Gobo-change at every position Gobo-shake 100% No function Static gobo-wheel, gobo-shake Normal gobo-change / Blackout at gobo- change / gobo-shake S/F Open S/F Position 1 S/F Position 2 S/F Position 3 S/F Position 4...
- Page 48 Position 7 Position 8 Position 9 Position 10 Position 11 Position 12 Position 13 Position 14 Position 15 Position 16 Position 17 Blackout at gobo-change Open Position 1 Position 2 Position 3 Position 4 Position 5 Position 6 Position 7 Position 8 Position 9 Position 10...
- Page 49 Position 14 Position 15 Position 16 Position 17 Rotating gobo-wheel forwards Stop With increasing speed Rotating gobo-wheel backwards Stop 100% With increasing speed Prism Open 11 14 6 fold linear prism 8 facet prism 100% Frost Prism rotation Prism rotation at every position Positioning from 0 - 360 degrees Rotating prism forwards 12 15...
-
Page 50: Control Board
Control Board The Control Board offers several features: you can simply set the starting address, run the pre-programmed program or make a reset. The main menu is accessed by pressing Enter until the display is lit. Browse through the menu by pressing the arrow buttons (up, down, left, right). -
Page 51: Connect
Standard Extended User’s mode to User Mode Basic-8bit change channel Basic-16bit numbers Users User Max Channel = XX Preset User modes Edit User PAN = CH01 ... Wheel adjustment --Password-- Password=XXX Calibration to standard position Color ... Color =XXX ... -
Page 52: Light
Light Max Temperature With this function you can set the inside temperature at which the projector will automatically switch the LED off. Press Up or Down to select the maximum inside temperature between 80 °C and 139 °C. Inside temperatures below 90 °C are not critical. 90 °C and more should lead to the LED being switched off. Please note that the outside temperature should not exceed 45 °C. - Page 53 Automatic PAN/TILT calibration With the function "Encoders" you can calibrate the PAN/TILT movement to the correct starting position. Adjust PAN/TILT speed With this function you can define the PAN/TILT speed. You can select one of two different modes. UI Set Mic sensitivity With this function, you can select the desired microphone sensitivity between 0 % and 99 %.
-
Page 54: Program
Edit User With this function, you can adjust the preset user definition. Calibration With this function, you can calibrate and adjust the effect wheels to their correct positions. The password for this function is „050“. Fixture ID With this function you can call up various submenus via RDM. This device is RDM ready. - Page 55 Edit scenes With this function, you can edit the scenes of the internal programs. Rec. Controller The device features an integrated DMX-recorder by which you can transmit the programmed scenes from your DMX-controller to the device. Adjust the desired scene numbers by pressing Up or Down (from – to). When you call up the scenes at your controller, they will automatically be transmitted to the device.
-
Page 56: Error Messages
Example: Program 2 includes scenes: 10, 11, 12, 13; Program 4 includes scenes: 8, 9, 10 and Program 6 includes scenes: 12, 13, 14, 15, 16 Chase Part 1 is Program 2; Chase Part 2 is Program 3; Chase Part 3 is Program 6 The 3 Slave groups run the Auto Program in certain time segments, as shown in the following picture: Error Messages When you turn on the fixture, it will make a reset first. -
Page 57: Cleaning And Maintenance
CLEANING AND MAINTENANCE The operator has to make sure that safety-relating and machine-technical installations are inspected by an expert after every four years in the course of an acceptance test. The operator has to make sure that safety-relating and machine-technical installations are inspected by a skilled person once a year. -
Page 58: Technical Specifications
TECHNICAL SPECIFICATIONS Power supply: 100-240 V AC, 50/60 Hz ~ Power consumption: 200 W DMX control channels: 11/13/14/17 DMX512 connection: 3-pin and 5-pin XLR Sound-control: via built-in microphone Type of LEDs: Array 150 W Number of LEDs: Beam angle: 3° Color-wheel: 14 dichroic filters plus open Static gobo-wheel:...
