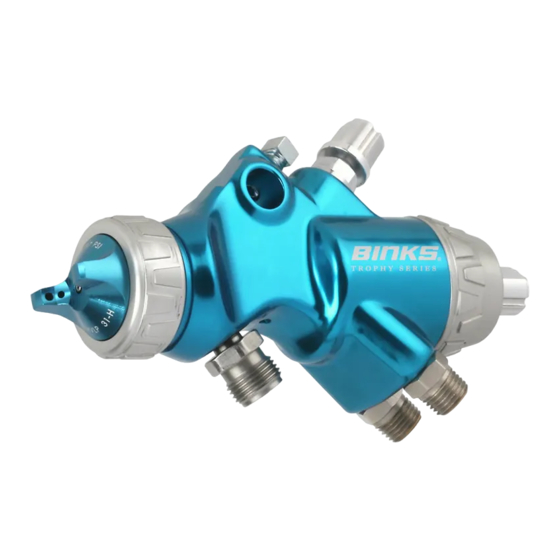

Binks TROPHY SERIES Service Manual
  1. Manuals
  2. Brands
  3. Binks Manuals
  4. Paint Sprayer
  5. TROPHY SERIES
  6. Service manual

Binks TROPHY SERIES Service Manual

Hvlp, lvmp & conventional automatic spray guns (3465-xxxx-xxxx)
Hide thumbs Also See for TROPHY SERIES:

Advertisement

Available languages

Available languages

Quick Links

Download this manual See also: Service Manual
SERVICE MANUAL
EN
BINKS "TROPHY" SERIES
HVLP, LVMP & CONVENTIONAL
AUTOMATIC SPRAY GUNS
(3465-XXXX-XXXX)
II 2 G X
The Trophy HVLP Series of Spray Guns can be used to operate at
high transfer efficiencies in compliance with
"California South Coast Air Quality Management District" regulations
as a High Volume, Low Pressure spray gun.
IMPORTANT! DO NOT DESTROY
It is the customer's responsibility to have all operators and service personnel
read and understand this manual.
Contact your local Binks representative for additional copies of this manual.
READ ALL INSTRUCTIONS BEFORE OPERATING THIS BINKS PRODUCT.
77-3049-R2.1 (12/2014)
1 / 20
