Instalación de el chimenea
Instalación de la repisa de la
chimenea
Para el uso con un manto nuevo o
existente. Según el espacio dis-
ponible dentro de la cavidad del
manto, la unidad puede ser asegu-
rado a la repisa de la chimenea en
la parte inferior o posterior. Retire el
tornillo de la brida inferior en el lugar
más apropiado para asegurar y uti-
lizar el soporte en L y el tornillo que
se quitó conectar a la chimenea para
el chimenea repisa de la chimenea.

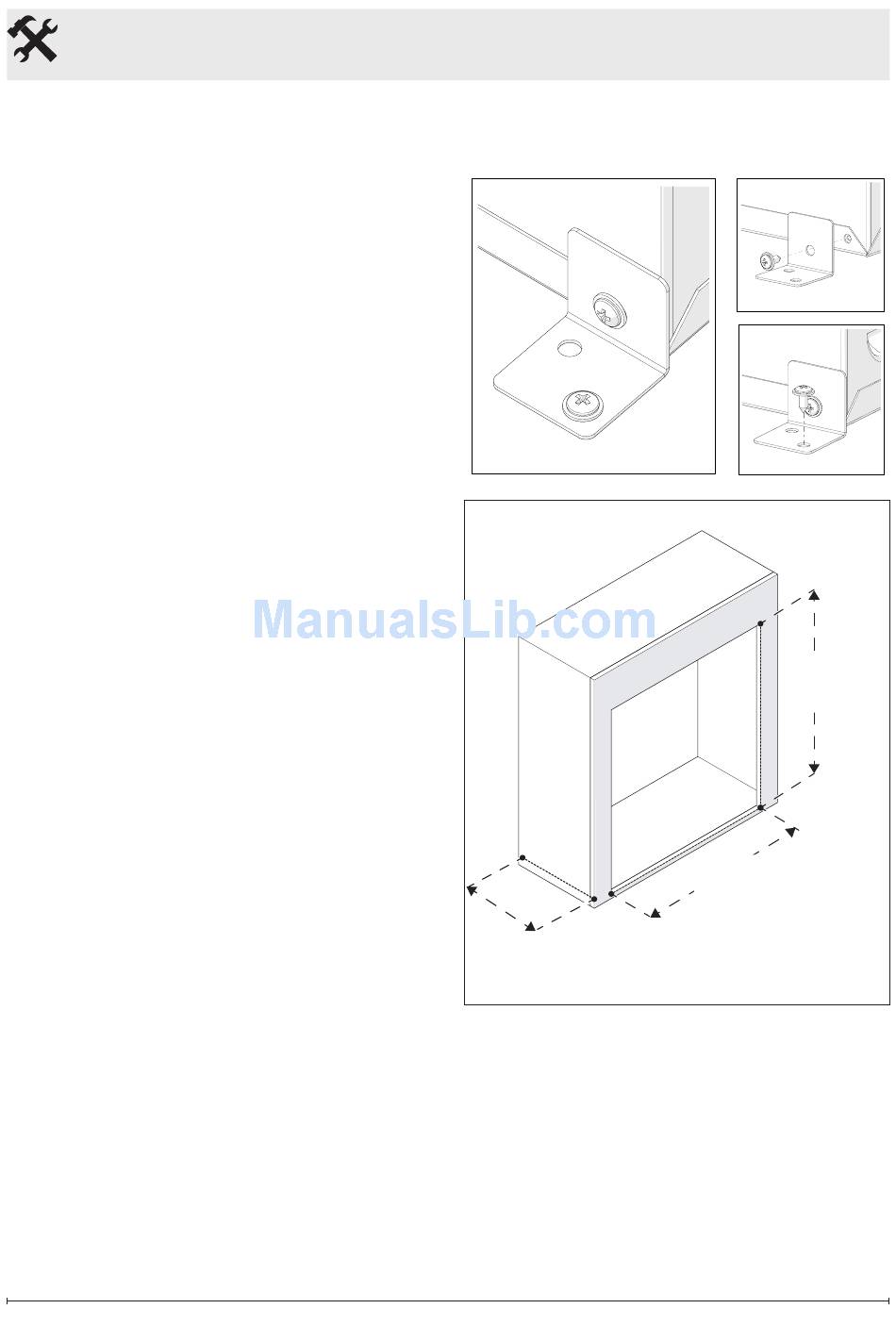

(Figura 3)
!
NOTA: No hay agujeros de guía
previstas para el L-soportes de la
repisa de la chimenea.
Si no está instalando la unidad
en una repisa de Dimplex, las
dimensiones de la abertura de
la chimenea requeridos son los
siguientes: 24.0 pu. (610 mm) de
ancho x 18 ⅜ pu. (467 mm) de alto x
7 ½ pu. (191 mm) de profundo
(Figura 4).
La caja de fuego se va a instalar en
la parte delantera de la repisa de la
chimenea y se inserta de manera
que las bridas están alineadas con
la superficie frontal de la repisa de la
chimenea.
8
Figura 3
Figura 4
7 ½ pu.
(191 mm)
18 ⅜ pu.
(467 mm)
24.0 pu.
(610 mm)
