Installation du Foyer Électrique

Installation du manteau

Pour une utilisation avec le manteau
actuel ou un nouveau manteau. Selon
l'espace disponible à l'intérieur de
la cavité du manteau, l'appareil peut
être fixé au manteau dans le bas ou
à l'arrière. Retirer la vis sur le bord
inférieur de l'endroit le plus approprié
pour la fixation, et au moyen du sup-
port en « L » fourni et de la vis qui a
été retirée, fixer le foyer au manteau.

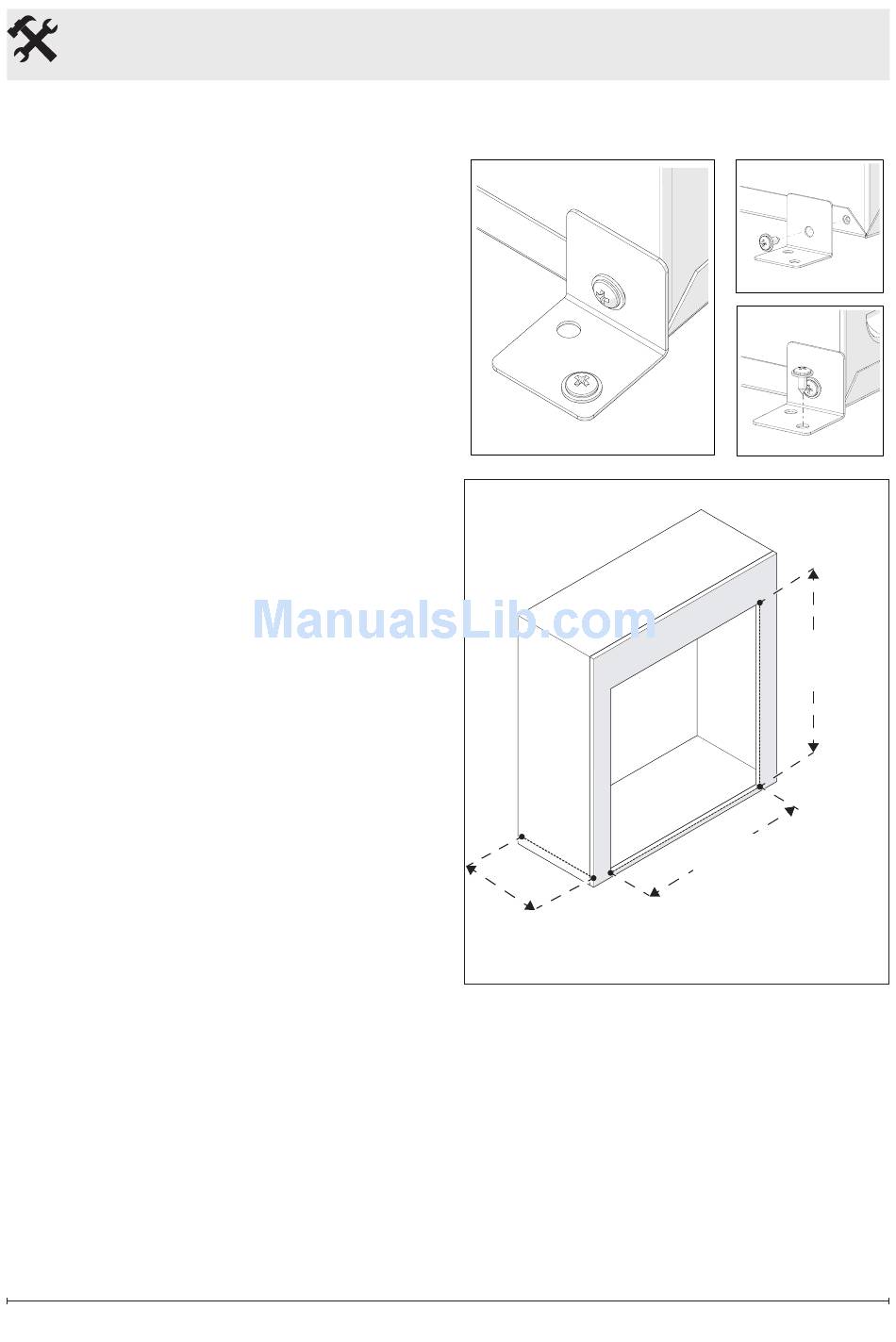

(Figure 3)
!
NOTA: Aucun avant-trou n'est
fourni pour les supports en « L » dans
le manteau.
Si vous n'installez pas l'appareil dans
un manteau Dimplex, les dimensions
de l'ouverture de le foyer requis sont
les suivants: 24.0 po. (610 mm)
de largeur x 18 ⅜ po. (467 mm) de
haut x 7 ½ po. (191 mm) de profond
(Figure 4).
Le foyer doit être installé à l'avant de
le manteau et inséré de sorte que les
brides sont à plat contre la surface
avant de le manteau.
8
Figure 3
Figure 4
7 ½ po.
(191 mm)
18 ⅜ po.
(467 mm)
24.0 po.
(610 mm)
