1.3.2 Nástěnná instalace
1.3.2.1 Montáž
Nástěnná instalace je možná u všech typů konvektorů.
a. Uvolněte závěsnou konzoli (obr. ❻)
Doporučujeme položit konvektor čelní stranou dolů, plochým šroubovákem opatrně uvolněte pojistku tak, aby
nedošlo k její deformaci, přidržte šroubovákem pojistku a uvolněte konzoli, poté ji vyklopte i ze spodních závěsů.
b. Upevněte závěsnou konzoli (obr. ❼)
Postavte konzoli na zem ke zdi a označte body pro navrtání otvorů A. Tyto otvory jsou určeny pro spodní závěs.
Zdvihněte konzoli do úrovně otvorů A a označte body pro navrtání otvorů B, které určují pozici horního závěsu.
Použijte vhodné fixační prvky pro dostatečně pevné ukotvení. Konzoli přišroubujte na zeď do konečné pozice.
1.3.2.2 Elektrické připojení
Konvektory jsou určeny pro připojení na 220-230V / 50-60Hz
1.3.2.2.1 Typy bez vidlice (zástrčky)
Konvektor je pro připojení k síti vybaven dvoužilovým kabelem - mechanický termostat, nebo trojžilovým
kabelem - elektronický termostat. Barevné označení vodičů:
Hnědá = Fáze
Modrá = Nula
Černá = Pilotní vodič
Instalace musí být vybavena vypínačem s minimálním odstupem kontaktu 3 mm.
Připojení konvektoru k zemnícímu vodiči je zakázáno. Nezapojujte černý - pilotní vodič k uzemnění.
Pokud je pilotní vodič (nebo topidlo ovládané pilotním vodičem) chráněno proudovým chráničem (např.
v koupelně max. 30mA), musí být zdroj pilotního vodiče chráněn tímto stejným chráničem.
Příkaz
Typ provozu
Teplota
Připojovací kabel topidla
Bez napětí
Komfort
Dle nastavení
termostatu
Fáze = Fáze
hnědá
Neutrál
Neutrál
= modrá
Pilotní
vodič
= černá

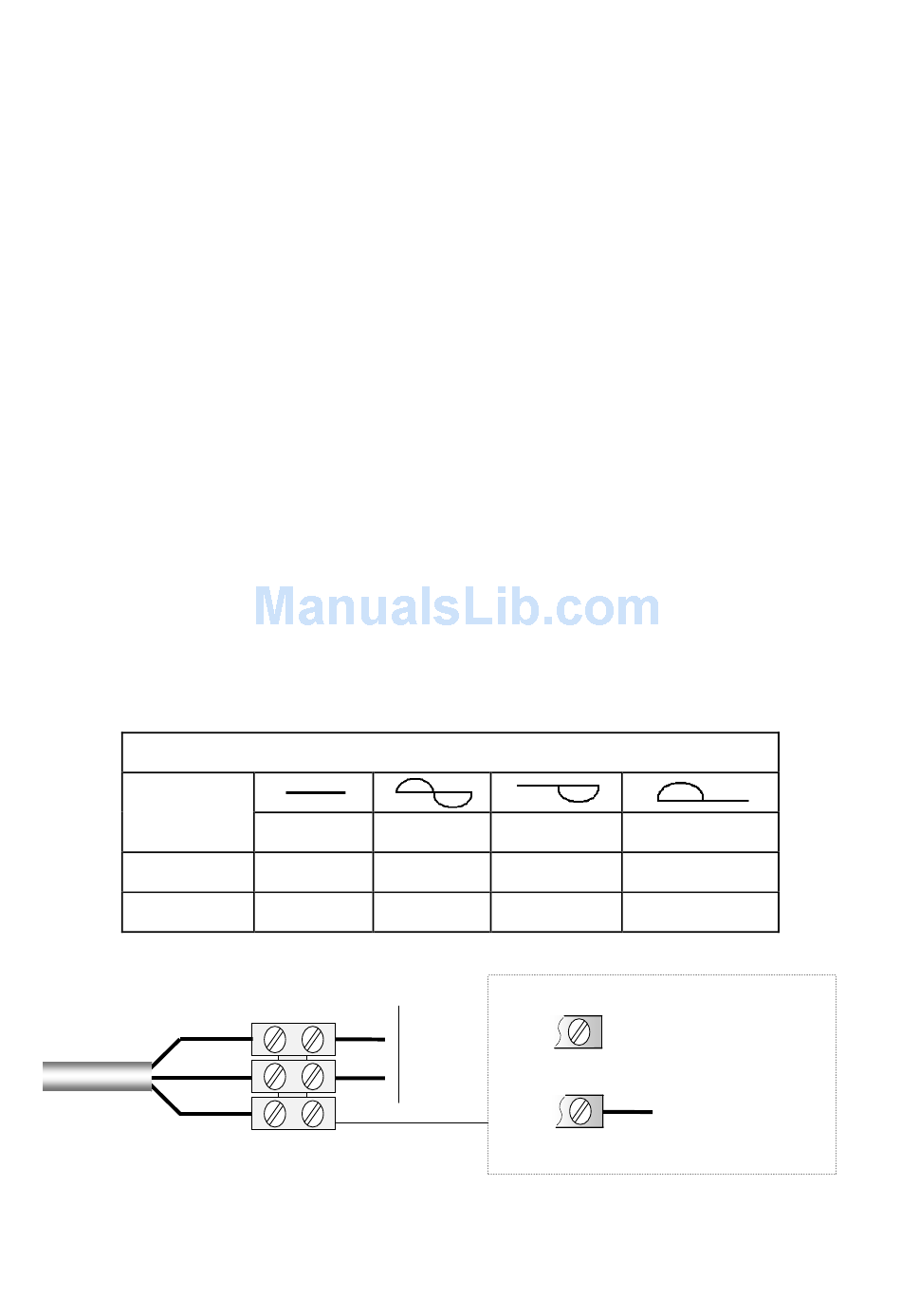

Tabulka příkazů a funkcí
230V -115V
Útlumový Nezámrzný režim
Teplota se sníží Udržování teploty
o cca 3,5°C na cca 7°C
1) pouze
jedno
Elektrická topidlo
síť
2) více
topidel
+115V
Vypnuto
Vypnuí vytápění
2 možné případy
Volný konec pilotního vodiče je
izolován a není dále zapojen
Pilotní vodiče všech
v ovládané skupině (max.
jednotek), ze kterých je
jedna (kterákoliv) hlavní, jsou
zapojeny pomocí izolovaného
2
kabelu 1,0mm / 220-240V
topidel
20
