Instalační příručka

Installation instructions

Installationsanleitung

KERAMICKÝ SÁLAVÝ PANEL CR/CR WIFI

CERAMIC RADIANT PANEL CR/CR WIFI

KERAMIK-INFRAPANEL CR/CR WIFI

......................................................................................... 2-14

......................................................................................... 15-27

......................................................................................... 28-40

300, 500, 700, 1050 W

N923_R02 (10.9.2024)

Need help?

Do you have a question about the CR Wifi 300 and is the answer not in the manual?

Questions and answers

Summary of Contents for Fenix CR Wifi 300

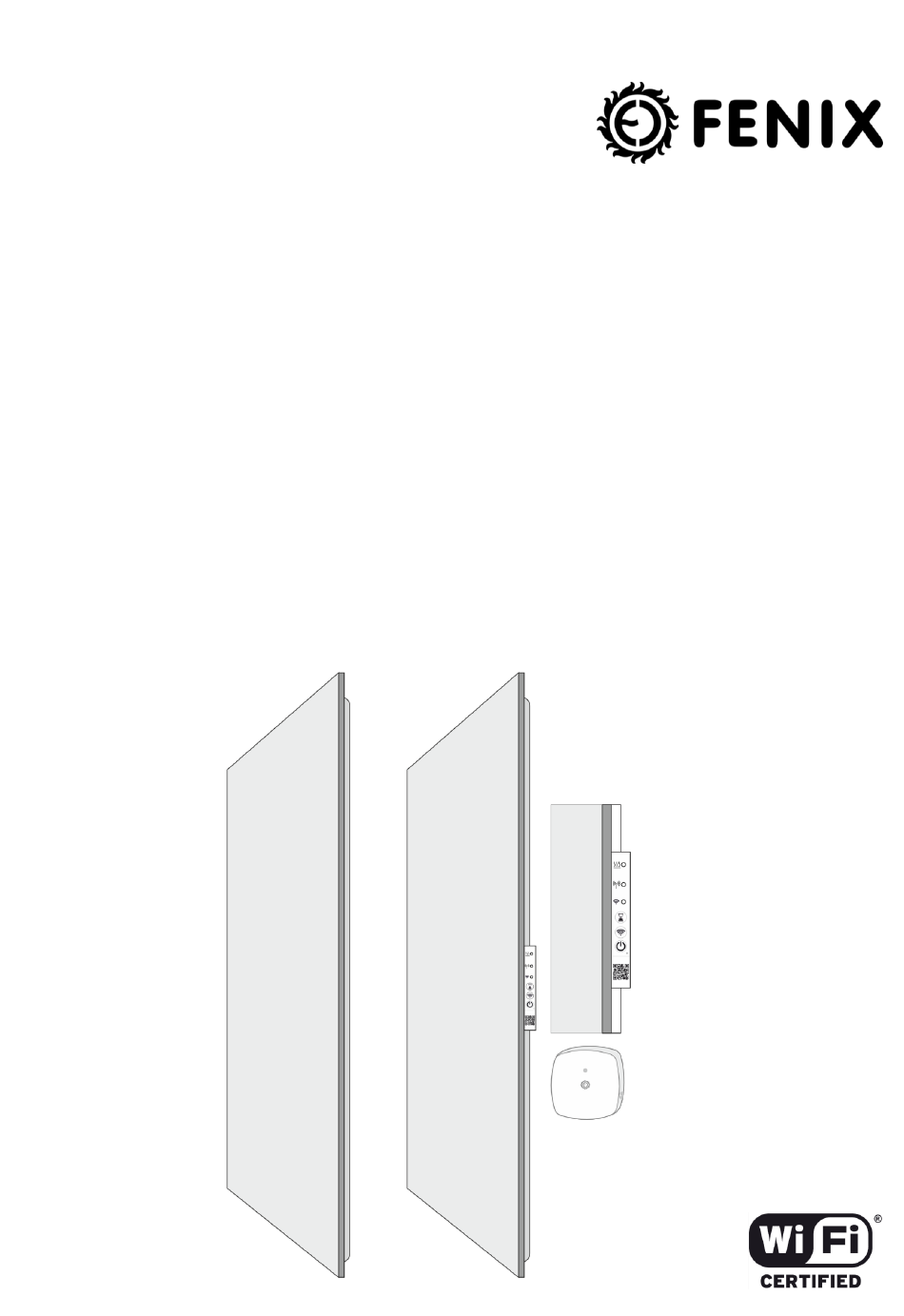

Page 1 N923_R02 (10.9.2024) KERAMICKÝ SÁLAVÝ PANEL CR/CR WIFI CERAMIC RADIANT PANEL CR/CR WIFI KERAMIK-INFRAPANEL CR/CR WIFI 300, 500, 700, 1050 W Instalační příručka ..................2-14 Installation instructions ..................15-27 Installationsanleitung ..................28-40...
Page 2 LED indikace .................... str. 8 ON/OFF zvuková indikace ............... str. 8 Reset nastavení ..................str. 8 Používání topných panelů CR Wifi ............. str. 8 Aplikace FENIX TFT Wifi ................str. 8 Režimy pro vytápění ................str. 8 3.3. Speciální režimy ..................str. 9 RF senzor (čidlo teploty) ..............
Page 3 DŮLEŽITÁ UPOZORNĚNÍ ▪ Jde o křehký materiál, při přepravě, manipulaci nebezpečím. Děti ve věku od 3 do 8 let nesmějí i montáži dbejte zvýšené opatrnosti! zasouvat vidlici do zásuvky, regulovat a čistit spotřebič, nebo vykonávat předepsanou ▪ Zásahy do panelu smí provádět pouze údržbu.
Page 4 MONTÁŽNÍ NÁVOD Obr. 5 ZPŮSOB INSTALACE Panely jsou určeny k pevné instalaci na stěnu. 1. sálavý panel Jiný způsob použití konzultujte s výrobcem. 2. stěna Elektrické připojení a první uvedení do provozu 3. hmoždinky s vruty smí provádět výhradně osoba s odpovídající kvalifikací.
Page 5 GRAFICKÝ NÁVOD MONTÁŽE NA STĚNU...
Page 6 RF senzoru vložit baterii CR 2032 (součást balení). Pro plnohodnotné ovládání panelu je nezbytná mobilní aplikace Fenix TFT Wifi, připojená přímo (lokální režim) nebo přes internet. Bez mobilní aplikace lze na panelu spustit pouze mód Timer (Časovač) a to buď...
Page 7 Dlouhý stisk (5s) PŘIPOJENÍ K DOMÁCÍ SÍTI WIFI ▪ Spouští režim RF párování (viz kapitola 4.3) Aplikace «FENIX TFT Wifi» je dostupná na Tlačítko Wifi App Store a Google Play. Při spuštění aplikace je Krátkému stisku není přiřazena žádná funkce nutné...
Page 8 APLIKACE FENIX TFT WIFI Panel v místnosti trvale udržuje nastavenou Plnohodnotné ovládání panelu je možné pouze teplotu. Pro změnu teploty/režimu je nutný prostřednictvím aplikace «FENIX TFT Wifi». zásah uživatele Používání aplikace vyžaduje zřízení uživatelského ▪ Výchozí hodnota: 21°C účtu na cloud serveru.
Page 9 Časový interval bude vždy 120 min. poslední nastavená teplota Neděle Z mobilní aplikace Fenix TFT Wifi ▪ Teplotu pro mód Timer lze nastavit v rozsahu Na připojených zařízeních je spuštěn denní 10-30 °C. Hodnota zůstane ve Wifi boxu program, který...
Page 10 RF SENZOR (ČIDLO TEPLOTY) Má-li být v jedné místnosti více topných panelů, POPIS RF SENZORU použijte pouze jeden panel s Wifi boxem a RF senzorem. Ostatní panely (max 3) volte s bezdrátovým přijímačem V26, které budou LED indikace připojeny k Wifi boxu jako podřízená topidla. Tlačítko pro režim Timer, RF Párování...
Page 11 HMOTNOST PŘÍKON NAPĚTÍ TŘÍDA KRYTÍ [mm] [kg] OCHRANY CR / CR Wifi 300 592x592x40 CR / CR Wifi 500 1192 x 400 x 40 10,8 AC 230 V IP 44 CR / CR Wifi 700 1192 x 592 x 40...
Page 12 řízeným spouštěním s omezením doby činnosti s černým kulovým čidlem Fenix Trading spol. s.r.o Slezska 2, CZ - 79001 Jesenik Kontaktní údaje Czech Republic...
Page 13 INDIKACE CHYBOVÝCH STAVŮ LED INDIKACE POPIS CHYBY DOPORUČENÝ POSTUP LED indikace stavu Wifi Zkontrolujte váš Wifi router. Pokud je bliká červeně v pořádku, přepněte Wifi box na panelu do lokálního režimu, připojte Doba ztráty spojení s Wifi routerem se mobilní aplikací a zkontrolujte je 6 hodin nebo déle nastavení...
Page 14 Záruka se rovněž nevztahuje na neodborný zásah do panelu a na běžné opotřebení výrobku. Úplné znění záruční podmínek naleznete na internetových stránkách společnosti FENIX Trading s.r.o. Údaje z výrobního štítku Typ topného panelu:...
Page 15 LED indication ..................page 21 ON/OFF sound indication ................ page 21 Reset settings ................... page 21 Using CR Wifi heating panels ............page 21 FENIX TFT Wifi application ..............page 21 Modes for heating ................page 21 3.3. Special modes ..................page 22 RF sensor (temperature sensor) ...........
Page 16 IMPORTANT NOTICES ▪ ▪ Ceramic is a fragile material, be careful during WARNING: Some parts of this product may transportation, handling and assembly! become very hot when used and may cause burns. Special attention must be paid to ▪ Installation/removal of the panel may only be presence of children and disabled persons.
Page 17 INSTALLATION INSTRUCTIONS Fig. 5 METHOD OF INSTALLATION 1. Radiant panel The panels are intended for fixed installation on the wall. Consult the manufacturer for another method of 2. Wall use. Electrical wiring and initial putting into operation 3. Wall plugs with may only be performed by a suitably qualified person screws...
Page 18 GRAPHIC INSTRUCTIONS FOR WALL MOUNTING...
Page 19 CR 2032 battery (included in the package) into the RF sensor for con- nection The Fenix TFT Wifi mobile application, connected directly (local mode) or via Internet, is necessary for full control of the panel. Without the mobile applica-...
Page 20 Long press (5s) 2.4 CONNECTION TO HOME WIFI NETWORK Starts RF pairing mode (see sec. 4.3) The «FENIX TFT Wifi» app is available at App Store Wifi button and Google Play. When starting the application, you must create or log in to the user account which the No function is allocated to a short press panel will be connected to.
Page 21 Panel in the room maintains the set temperature Full control of the panel is possible only through the permanently. User intervention is required to change «FENIX TFT Wifi» application. Use of the application the temperature/mode. requires creation of the user account on the cloud ▪...
Page 22 The time interval will be used will always be 120 min SUNDAY From mobile Fenix TFT Wifi application ▪ Temperature for the Timer mode can be set in A daily program is running on the connected devices the range of 10-30°C.
Page 23 RF SENSOR (TEMPERATURE SENSOR) If more heating panels should be in a single DESCRIPTION OF RF SENSOR room, use only one panel with Wifi box and RF sensor. Choose the other panels (max. 3) with the V26 wireless receiver, they will be connected to the Wifi box as subordinate heaters LED indication Button for Timer,...
Page 24 VOLTAGE TYPE/MODEL (LxWxH) PROTECTI -TION [kg] DEGREE [mm] CR / CR Wifi 300 592x592x40 CR / CR Wifi 500 1192 x 400 x 40 10,8 AC 230 V IP 44 CR / CR Wifi 700 1192 x 592 x 40...
Page 25 Fenix Trading spol. s.r.o Contact details Slezska 2, CZ - 79001 Jesenik Czech Republic...
Page 26 INDICATION OF ERROR STATES LED INDICATION DESCRIPTION OF ERROR RECOMMENDED PROCEDURE LED indication of Wifi status Check your Wifi router. If it is OK, flashes red switch the Wifi box on the panel to the local mode, connect to the mobile The time period of lost connection application and check network with the Wifi router is 6 hours or...
Page 27 The warranty also does not cover unprofessional intervention in the panel and normal wear and tear of the product Full wording of the warranty conditions can be found on the website of the company FENIX Trading s.r.o Data from the nameplate...
Page 28 LED-Anzeige ..................... Seite 34 Akustische Anzeige von ON/OFF............. Seite 34 Zurücksetzung der Einstellungen ............Seite 34 Verwendung der Heizpaneele CR Wifi ..........Seite 34 App FENIX TFT Wifi ................. Seite 34 Heizbetriebsarten ................... Seite 34 3.3. Spezielle Betriebsarten ................Seite 35 RF-Sensor (Temperaturfühler) ............
Page 29 WICHTIGE HINWEISE ▪ dieses Elektrogerät nur dann ein- und ausschalten, Es handelt sich um ein zerbrechliches Material, wenn es in die vorgesehene übliche Betriebspositi- deshalb müssen Sie bei Transport, Handhabung und on gestellt oder installiert wurde und wenn sie Montage besonders vorsichtig sein! unter einer Aufsicht stehen oder in die sichere ▪...
Page 30 MONTAGEANLEITUNG Abb. 5 INSTALLATIONSVERFAHREN Die Paneele sind für die feste Montage an der Wand 1. Strahlungspaneel vorgesehen. Fragen Sie den Hersteller nach einer ande- 2. Wand ren Verwendungsmethode. Der elektrische Anschluss 3. Dübel mit Schrauben und die Erstinbetriebnahme dürfen nur von einer ent- 4.
Page 31 GRAFISCHE ANLEITUNG FÜR DIE WANDMONTAGE...
Page 32 Batterie CR 2032 (im Lieferumfang enthalten) in den RF-Sensor einzulegen. Für eine vollständige Steuerung des Paneels ist die mobile App Fenix TFT Wifi notwendig, die direkt (lokaler Modus) oder mittels Internets angeschlossen wird. Ohne mobile App kann auf dem Paneel nur der...
Page 33 ANSCHLUSS AN DAS HEIMISCHE WIFI- NETZWERK Taste Wifi Die App «FENIX TFT Wifi» ist in App Store und Google Play Kurze Betätigung verfügt über keine Funktion erhältlich. Bei Start der Applikation ist es nötig, ein Benutzer- konto zu erstellen oder sich zum Benutzerkonto melden, an Längere Betätigung (3s)
Page 34 Das Paneel hält im Raum die eingestellte Temperatur. Eine vollständige Bedienung des Paneels ist nur Für Änderung der Temperatur/Betriebsart ist ein Ein- mittels der App «FENIX TFT Wifi» möglich. Für die griff seitens des Benutzers notwendig. Verwendung der Applikation ist es nötig, ein Benut- ▪...
Page 35 Temperatur aktiviert. Das Zeitintervall Dämpfungstemperatur lokal aufgerufen werden kann, beträgt immer 120 min. wird die letzte eingestellte Temperatur verwendet. Mittels der mobilen App Fenix TFT Wifi Sonntag ▪ Die Temperatur für den Timer-Modus kann im Be- Bei den angeschlossenen Geräten wird das Tagespro- reich von 10 bis 30°C eingestellt werden.
Page 36 4.0 RF-SENSOR (TEMPERATURFÜHLER) Wenn in einem Raum mehrere Heizpaneele sein 4.1 BESCHREIBUNG DES RF-SENSORS sollen, ist nur ein Paneel mit der Wifi-Box und dem RF-Sensor zu verwenden. Die anderen Paneele (max. 3) sollen den drahtlosen Empfänger V26 haben und sie werden an die Wifi-Box wie Slave-Heizgeräte ange- schlossen.
Page 37 SPANNUN GEWICHT SCHUTZKLA SCHUTZ (LxBxH) DARF [kg] [mm] CR / CR Wifi 300 585 x 585 x 39 CR / CR Wifi 500 1200 x 400 x 39 10,8 AC 230 V IP 44 CR / CR Wifi 600 1185 x 585 x 39...
Page 38 Wochenprogramm Zusätzliche Kontrollmöglichkeiten Raumtemperaturregelung mit Anwesenheitserkennung Nein Raumtemperaturregelung mit Erkennung offener Fenster Nein mit Fernsteuerung mit adaptiv gesteuerter Auslösung Nein mit zeitlicher Begrenzung mit schwarzem Kugelsensor Nein Fenix Trading spol. s.r.o Kontaktangaben Slezska 2, CZ - 79001 Jesenik Czech Republic...
Page 39 ANZEIGE VON FEHLERZUSTÄNDEN LED-ANZEIGE BESCHREIBUNG DES FEHLERS EMPFOHLENE VORGEHENSWEISE Den Wifi-Router kontrollieren. Falls er in LED-Anzeige des Wifi-Status blinkt rot Ordnung ist, die Wifi-Box auf dem Paneel in den lokalen Modus umschalten, sich Verbindung mit dem Wifi-Router wurde mittels der mobilen App anschließen und für 6 Stunden oder mehr verloren.
Page 40 Transport, nachlässige Handhabung oder unsachgemäße Installation oder durch eine bestimmungswidrige Verwendung verursacht werden. Die Garantie erstreckt sich nicht auch auf unsachgemäße Eingriffe ins Paneel und auf übliche Abnutzung des Produkts. Der vollständige Text der Garantiebedingungen ist auf den Webseiten der Gesellschaft FENIX Trading s.r.o. ange- führt. Angaben des Typenschilds...
