Installation des Piles dans la Télécommande
Installation des Piles
1 Ouvrez le couvercle du
compartiment à piles à l'arrière.
2 Insérez deux piles 1,5 V de type
AAA en respectant la polarité. Ne
pas mélanger des piles anciennes
ou usagées avec des neuves.
3 Fermez le couvercle.
Note:
Un chargement de piles durera 1 an dans des conditions normales d'utilisation
Si vous n'avez pas l'intention d'utiliser la télécommande pendant une longue
période de temps, retirez-les pour éviter tout dommage dû à une fuite.
Ne pas utiliser de piles neuves et usagées ensemble.
Les piles ne doivent pas être exposées à une chaleur excessive telle que le feu
de l'ensoleillement similaire.
Connection Externe
Connection d'Antenne
L'impédance d'entrée d'antenne de cet appareil est de 75ohm. Le câble coaxial
75 ohms VHF / UHF peut être connecté à la prise d'antenne directement, si le câble
d'antenne est un cable de 300ohm parallèle chargeur à plat, vous devez utiliser le
convertisseur 300ohm/75ohm pour connecter le câble d'antenne à la prise d'antenne.
Pour plus d'informations, veuillez vous référer à l'illustration ci-dessous.
Antennes avec Conduits jumeaux plats de 300 ohm
Utilisez a convertisseur 75ohm - 300ohm
ANT IN
Câble coaxial 300ohm
Alimentation de l'antenne
33
Battery
Cover Pointez la télécommande vers
le capteur de télécommande
de la TV sans fil et l'utilisez
dans les 7 mètres.
Mettez les piles usagées dans
le bac de recyclage, car il peut
nuire à l'environnement.
2xsize AAA 1.5V
Battery
Cover
Antennes avec Conduit Circulaire de 75 ohm
Câble coaxial 75ohm
Câble d'antenne
Connection Externe

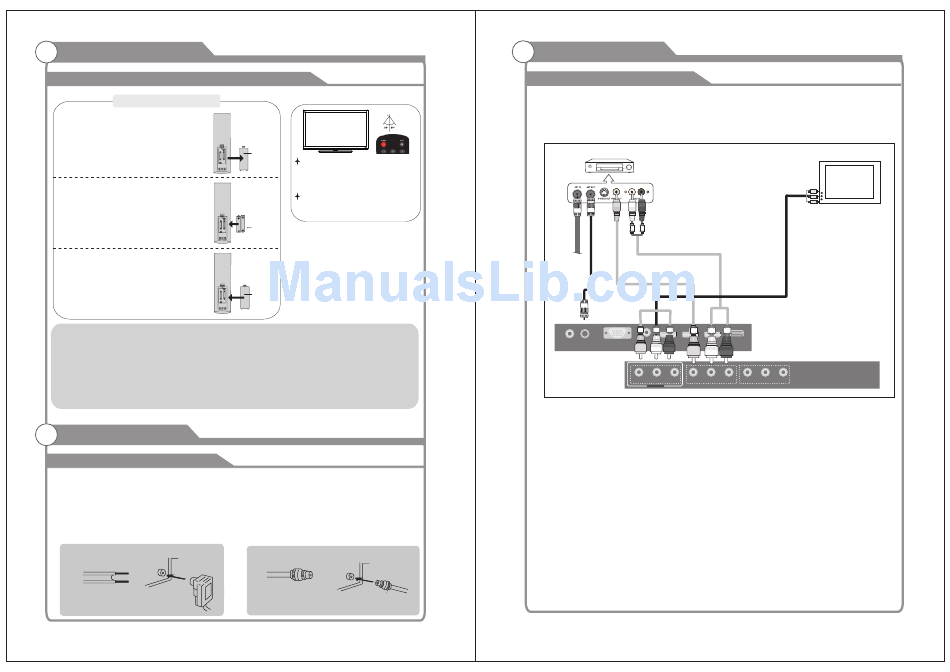

Connexion du VCR
Ses instructions présument que vous avez déjà connecté votre TV à une antenne ou
un câble TV. Sautez l'étape 1 si vous ne vous êtes pas encore connecté à une
antenne ou un système de câble
Note: La sortie AV peut être utilisée lorsque le signal d'entrée est
uniquement AV ou TV.
Panneau arrière du VCR
Câble Audio (pas fourni)
Câble RF
Câble Video
(pas fourni)
(pas fourni)
VGA PC AUDIO HDMI 1 HDMI 2 HDMI 3
COAXIAL RF
IN IN
OUT IN
L
VIDEO R VIDEO R
OUT
Suivez les instructions pour Voir une vidéo VCR ou Caméscope pour afficher
un film VCR.
Chaque VCR possède un pack de configuration différent.
En connectant un VCR, matchez la couleur de la borne de connexion au câble.
Nous recommandons d'utiliser des câbles avec un noyau de Ferrite.
1.Débranchez le câble ou l'antenne au derrière de la TV.
2.Branchez le câble ou l'antenne à une borne terminale ANT IN à l'arrière du VCR.
3.Connectez un Câble RF entre la borne terminale ANT OUT du VCR et la borne
terminale ANT IN de la TV.
4.Connectez un Câble Vidéo entre la fiche VIDEO OUT du VCR et le VIDEO IN
Prise sur la TV.
5. Connectez les Câbles Audio entre les bornes AUDIO OUT du VCR et le AUDIO
L et les bornes AUDIO R de la TV.
Si vous avez un mono-VCR (non-stéréo), utilisez un connecteur Y- (non fourni)
pour brancher aux bornes audio de droite et de gauche de la TV. Si votre VCR est
un stéréo, vous devez brancher deux câbles.
TV
ENTRÉE AV DE LA TV
SERVICE
PORT
L
Y Pb Pr
