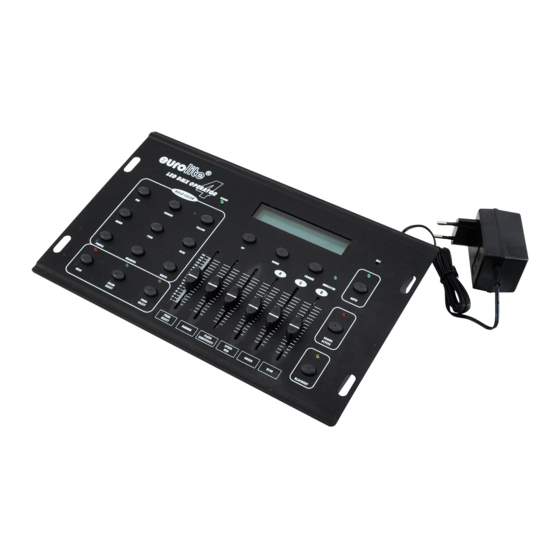

EuroLite DMX LED Operator 4 User Manual

50-channel lighting controller
Hide thumbs Also See for DMX LED Operator 4:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
BEDIENUNGSANLEITUNG

USER MANUAL

DMX LED Operator 4
50-channel Lighting Controller
Für weiteren Gebrauch aufbewahren!
©
Copyright
Keep this manual for future needs!
Nachdruck verboten!
Reproduction prohibited!

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DMX LED Operator 4 and is the answer not in the manual?

Questions and answers

Related Manuals for EuroLite DMX LED Operator 4

Summary of Contents for EuroLite DMX LED Operator 4

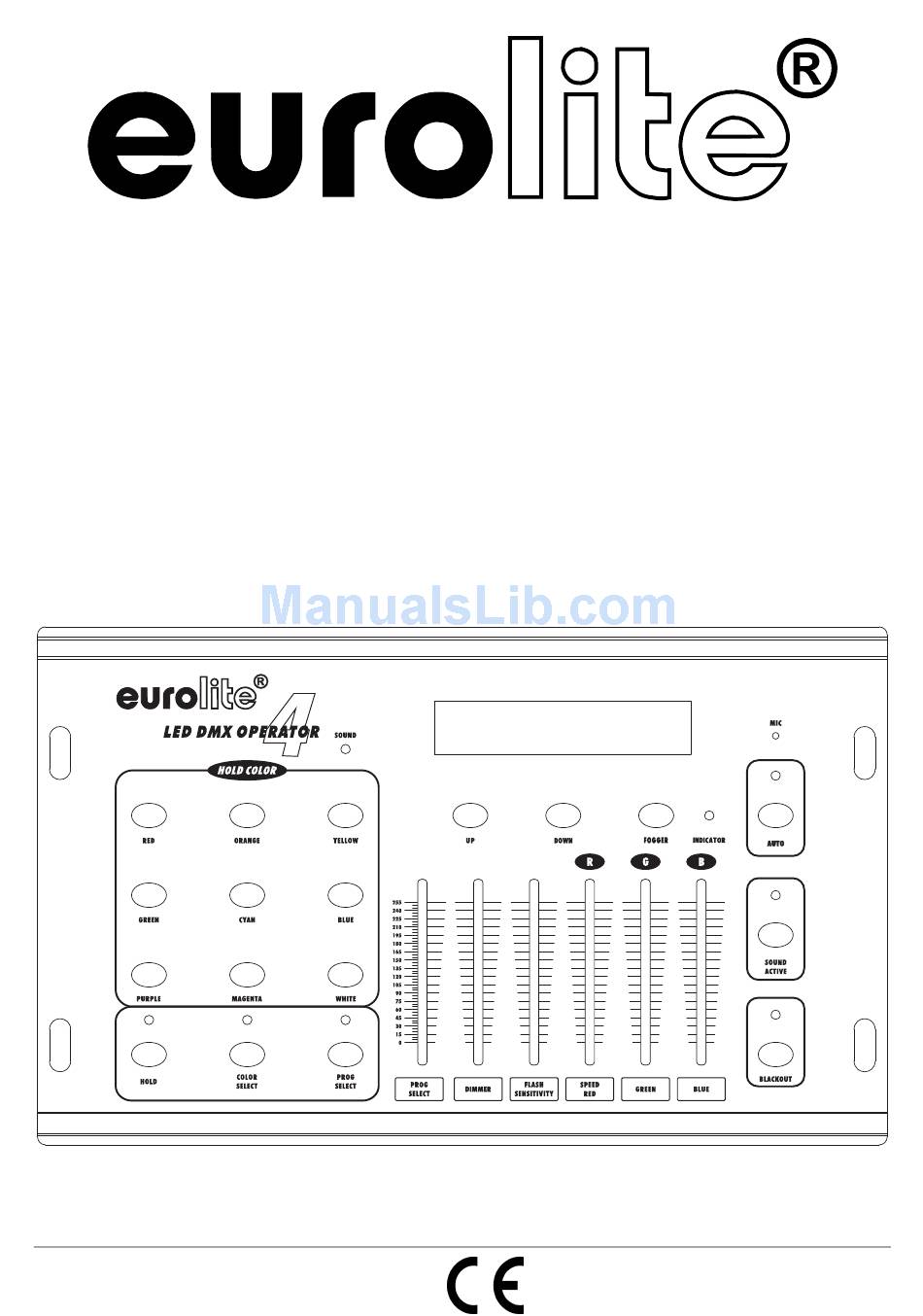

  • Page 1: User Manual

    BEDIENUNGSANLEITUNG USER MANUAL DMX LED Operator 4 50-channel Lighting Controller Für weiteren Gebrauch aufbewahren! © Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!

  • Page 2: Table Of Contents

    Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number: 70064504 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/15 00048173.DOC, Version 1.0...

  • Page 3: Einführung

    - sich die letzte Version der Anleitung im Internet herunter laden 1. EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE DMX LED Operator 4 entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.

  • Page 4: Bestimmungsgemässe Verwendung

    Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat! Der Aufbau entspricht der Schutzklasse III.

  • Page 5: Gerätebeschreibung

    • Spannungsversorgung über beiliegendes 12 V DC Netzteil The easy way... Beim EUROLITE DMX LED Operator 4 handelt es sich um einen DMX-Controller, der speziell für die EUROLITE LED-Scheinwerfer und -Effekte mit 5 DMX-Kanälen plus KLS-200, LED BAR RGB und Nebelmaschine entwickelt wurde.

  • Page 6: Geräteübersicht

    4.2 Geräteübersicht Übersicht über die Bedienelemente 1) Farb-Tasten für Select-Color Modus 12) HOLD-Taste 2) Sound-LED 13) SELECT-COLOR MODUS Taste 3) Display 14) PROGRAM SELECT MODUS Taste 4) Up-Taste 15) PROGRAM SELECT Kanalfader 5) Down-Taste 16) DIMMER Kanalfader 6) Fogger-Taste 17) FLASH FREQUENZ/EMPFINDLICHKEIT 7) Indicator LED Kanalfader 8) Mikrofon...

  • Page 7: Setup

    Kabel erfolgen. Die Steckverbindung geht über 3-polige XLR-Stecker und -Kupp- lungen. Aufbau einer seriellen DMX-Kette: Verbinden Sie den DMX-Ausgang des DMX LED Operator 4 mit dem DMX-Eingang des nächsten Gerätes. Verbinden Sie immer einen Ausgang mit dem Eingang des nächsten Gerätes bis alle Geräte angeschlossen sind.

  • Page 8: Select Color-Modus

    6.1 Select Color-Modus Im Select Color-Modus können Sie die einzelnen Farben manuell über die Farbtasten unter „Hold Colors“ wie auch über die Fader R, G, B ansteuern. Drücken Sie die COLOR SELECT-Taste und die LED leuchtet grün. Drücken Sie die Taste der gewünschten Farbe. Drücken Sie die Up-/Down-Tasten, um zwischen den verschiedenen Geräten auszuwählen.

  • Page 9: Parameter Der Kanalfader Im Interne Programme-Modus

    6.7 Parameter der Kanalfader im Interne Programme-Modus Flash Frequenz: Master 0 -10 AUS 000-009 Dimmer 11-255 (langsam - schnell) 010-029 030-049 050-069 070-089 Programm Flash Frequenz: 090-109 Geschwindigkeit Master 0 -10 AUS 110-129 Dimmer 0-255 (langsam - 130-149 11-255 (langsam - schnell) schnell) 150-169 170-189...

  • Page 10: Introduction

    - download the latest version of the user manual from the Internet 1. INTRODUCTION Thank you for having chosen a EUROLITE DMX LED Operator 4. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time.

  • Page 11: Operating Determinations

    • Power supply via enclosed 12 V DC power unit The easy way... The EUROLITE DMX LED Operator 4 is a DMX-controller especially designed for the EUROLITE LED-spots and LED-effects with 5 DMX-channels plus KLS-200, LED BAR RGB and smoke-machine.

  • Page 12: Overview

    The EUROLITE DMX LED Operator 4 is suitable for the following devices: EUROLITE LED PS-36/10 RGB Spot 30° ......No. 51913505 EUROLITE LED PS-86 RGB Spot 30° ......No. 51913510 EUROLITE LED PS-86 RGB Flood 120° ......No. 51913520 EUROLITE LED T-36 RGB spot,black, 10mm ....No. 51913581 EUROLITE LED T-36 RGB Spot, alu, 10mm ....

  • Page 13: Setup

    Building a serial DMX-chain: Connect the DMX-output of the DMX LED Operator 4 with the DMX-input of the nearest device. Always connect one output with the input of the next fixture until all fixtures are connected.

  • Page 14: Operation

    6. OPERATION Connect the connection cable of the power-unit with the DC IN-socket. Plug the power unit into your outlet. After you connected the device to the mains, the DMX LED Operator 4 is ready for use. 6.1 Select Color-Mode In the Select Color-Mode, you can call up the individual colors manually via the color buttons under „Hold...

  • Page 15: Channel-Fader Parameters In The Internal Programs-Mode

    6.7 Channel-fader Parameters in the Internal Programs-Mode Flash Frequency: Master 0 -10 OFF 000-009 Dimmer 11-255 (slow - fast) 010-029 030-049 050-069 070-089 Flash Frequency: 090-109 Program Speed Master 0 -10 OFF 110-129 Dimmer 0-255 (slow - fast) 130-149 11-255 (slow - fast) 150-169 170-189 190-209...
