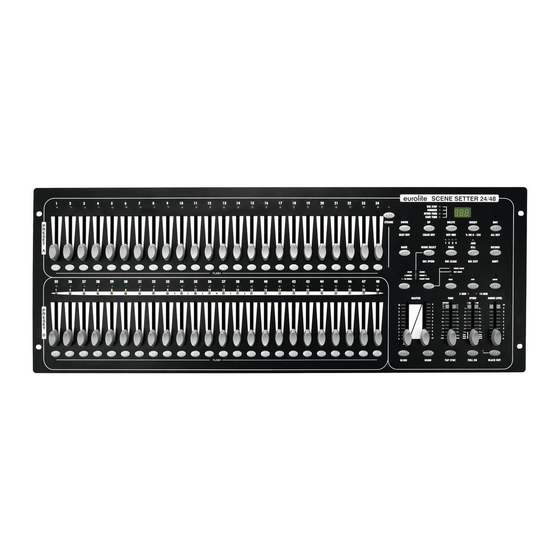

EuroLite DMX SCENE SETTER 24/48 User Manual

48-channel dmx controller
Hide thumbs Also See for DMX SCENE SETTER 24/48:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
BEDIENUNGSANLEITUNG
USER MANUAL
DMX SCENE SETTER 24/48
48-CHANNEL DMX CONTROLLER
Für weiteren Gebrauch aufbewahren!
©
Copyright
Keep this manual for future needs!
Nachdruck verboten!
Reproduction prohibited!

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DMX SCENE SETTER 24/48 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for EuroLite DMX SCENE SETTER 24/48

Summary of Contents for EuroLite DMX SCENE SETTER 24/48

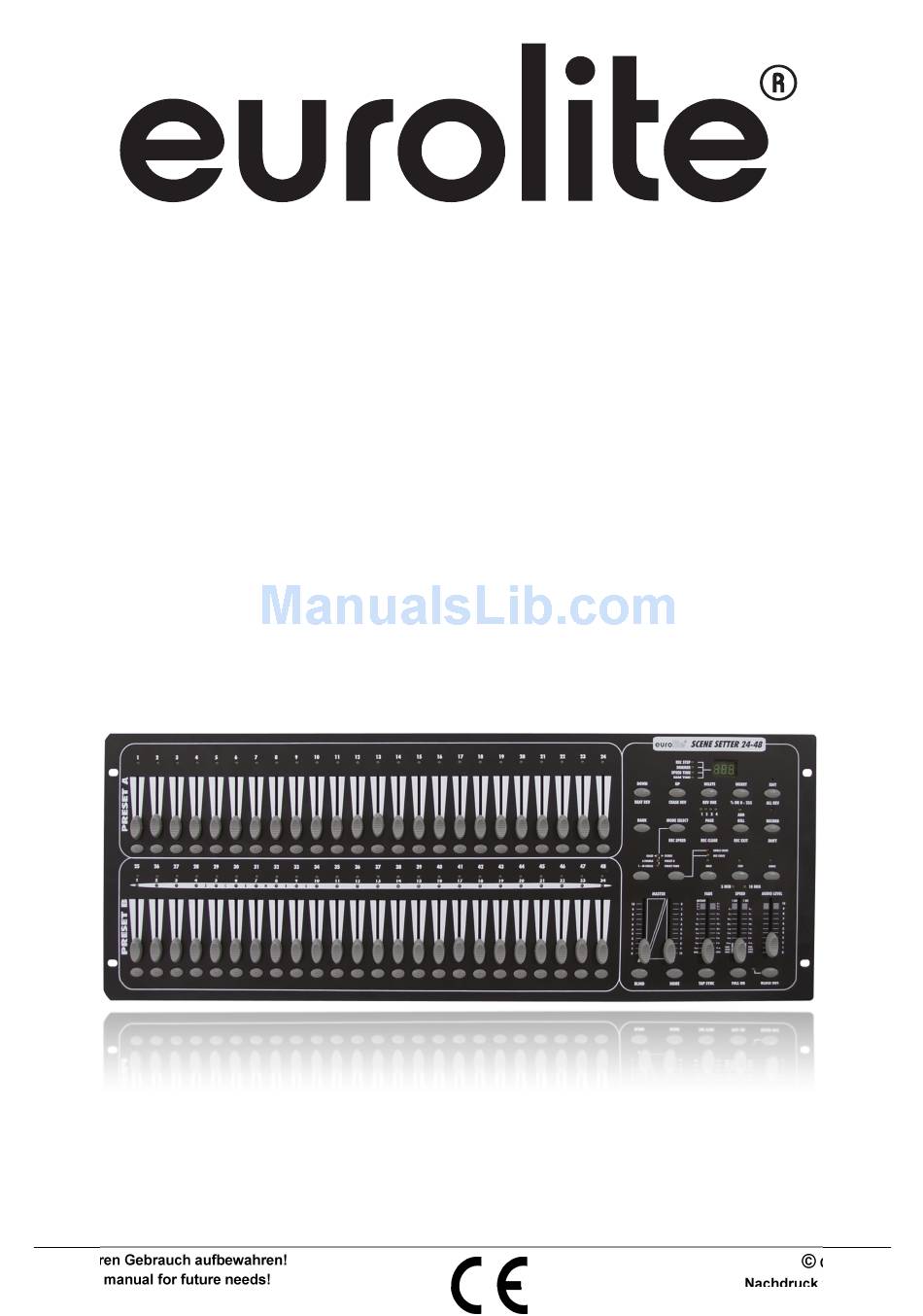

  • Page 1 BEDIENUNGSANLEITUNG USER MANUAL DMX SCENE SETTER 24/48 48-CHANNEL DMX CONTROLLER Für weiteren Gebrauch aufbewahren! © Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!

  • Page 2: Table Of Contents

    Inhaltsverzeichnis 1. EINFÜHRUNG ............................... 4 2. SICHERHEITSHINWEISE ..........................4 3. BESTIMMUNGSGEMÄSSE VERWENDUNG ....................5 4. BEDIENELEMENTE UND ANSCHLÜSSE ....................6 5. INBETRIEBNAHME ............................9 Installation ..............................9 Musiksteuerung .............................. 9 DMX512-Anschluss ............................9 Fußschalter ..............................9 Netzanschluss ..............................9 6. BEDIENUNG ............................... 10 Programmiermodus entsperren ........................
  • Page 3 8. CLEANING AND MAINTENANCE ......................28 9. TECHNICAL SPECIFICATIONS ......................... 28 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 3/28 00079614.DOCX, Version 1.7...

  • Page 4: Einführung

    - sich die letzte Version der Anleitung im Internet herunter laden 1. EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE DMX Scene Setter 24/48 entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.

  • Page 5: Bestimmungsgemässe Verwendung

    Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange ausgeschaltet, bis es Zimmertemperatur erreicht hat! Der Aufbau entspricht der Schutzklasse III.

  • Page 6: Bedienelemente Und Anschlüsse

    4. BEDIENELEMENTE UND ANSCHLÜSSE 6/28 00079614.DOCX, Version 1.7...
  • Page 7 Kontrollanzeigen PRESET A Kanalfader 1-24 Mit diesen Fadern können Sie den Ausgangspegel von Kanal 1-24 zwischen 0 und 100 % oder 0 und 255 einstellen. Flash-Tasten 1-24 Drücken Sie hier für maximalen Ausgangspegel. Kontrollanzeigen PRESET B Kontrollanzeigen SCENE Kanalfader 25-48 Mit diesen Fadern können Sie den Ausgangspegel von Kanal 13-24 zwischen 0 und 100 % oder 0 und 255 einstellen.
  • Page 8 23 Taste REC EXIT Zum Verlassen des Aufnahmemodus. Wenn die Kontrollanzeige ADD KILL leuchtet, ist der Kill-Modus aktiviert. Drücken Sie eine beliebige FLASH-Taste und alle Ausgänge außer diesem Kanal werden auf „0“ gesetzt. 24 Taste PAGE / REC CLEAR • Drücken Sie diese Taste, um das gewünschte Programm in der entsprechenden Page zu finden. •...

  • Page 9: Inbetriebnahme

    -Widerstand in einen XLR-Stecker zwischen Signal (–) und Signal (+) eingelötet und in den DMX-Ausgang am letzten Gerät gesteckt. Fußschalter Zur bequemen Fernsteuerung lässt sich ein Fußschalter (z. B. Artikel 70064490 EUROLITE Fußschalter) an die 6,3-mm-Klinkenbuchse REMOTE anschließen. Netzanschluss Verbinden Sie die Anschlussleitung des beiliegenden Netzteils mit der Netzanschlussbuchse und stecken Sie das Netzteil in eine Steckdose ein.

  • Page 10: Bedienung

    6. BEDIENUNG Schalten Sie das Gerät mit dem rückseitigen Netzschalter ein. Programmiermodus entsperren Bevor Sie programmieren können, müssen Sie den Programmiermodus entsperren. Halten Sie die Taste RECORD. Drücken Sie im Bereich Preset A die Flash-Tasten 1, 6, 6, 8. Lassen Sie die Taste RECORD los. Die rote Kontrollanzeige oberhalb der Taste RECORD leuchtet und der Programmiermodus ist freigeschaltet.

  • Page 11: Chaser Abspeichern

    Chaser abspeichern Mit dem Scene Setter können Sie bis zu 24 verschiedene Chaser im Bereich PRESET B einstellen (Page 1 und Page 2). Drücken Sie die Taste MODE SELECT, bis die Kontrollanzeige 1-48 SINGLE/PRESET PARK leuchtet. Schieben Sie den Fader MASTER A nach oben. Schieben Sie die Kanalfader auf die gewünschte Einstellung, um die erste Szene einzustellen.

  • Page 12: Speed-Bereich Umschalten

    Speed-Bereich umschalten Der Fader SPEED kann von 5 Minuten auf 10 Minuten umgestellt werden. Halten Sie die Taste RECORD. Drücken Sie drei Mal die Taste FLASH Nummer 10 im Bereich PRESET A. Lassen Sie die Taste RECORD los. Die Kontrollanzeige 10MIN leuchtet und die rechte Skalierung ist aktiviert. Chaserrichtung umkehren Drücken Sie die Taste CHASE REV.

  • Page 13: Aufnahmespeicher Löschen

    Aufnahmespeicher löschen Drücken und Halten Sie die Taste RECORD. Drücken Sie die Taste REC CLEAR und der Aufnahmespeicher ist gelöscht. Programmiermodus sperren Wenn Sie die Programme vor unerwünschtem Zugriff schützen möchten, können sie den Programmier- modus sperren. Halten Sie die Taste RECORD. Drücken Sie die Taste REC EXIT.

  • Page 14: Midi-Out-Modus

    MIDI-Out-Modus Halten Sie die Taste RECORD. Drücken Sie drei Mal die FLASH-Taste Nummer 2 im Bereich PRESET A. Lassen Sie die Taste RECORD los. Auf dem Display erscheint „CH-0“ und der Scene Setter befindet sich im MIDI-Out-Modus. Wählen Sie den gewünschten MIDI-Kanal durch Drücken der entsprechenden FLASH-Taste im Bereich PRESET A aus.

  • Page 15: Problembehebung

    7. PROBLEMBEHEBUNG PROBLEM URSACHE LÖSUNG Gerät lässt sich nicht anschalten. Die Anschlussleitung des Netzteils Überprüfen Sie die ist nicht angeschlossen. Anschlussleitung und eventuelle Verlängerungsleitungen. Auf dem Display erscheint LOP. Betriebsspannung zu niedrig. Überprüfen Sie die Anschlussleitung und eventuelle Verlängerungsleitungen. Szene lässt sich nicht Taste RECORD vergessen.

  • Page 16: Technische Daten

    9. TECHNISCHE DATEN 70064545 EUROLITE DMX Scene Setter 24/48 Spannungsversorgung: 230 V AC, 50 Hz ~ über mitgeliefertes Netzteil (12 V DC, 500 mA) Gesamtanschlusswert: Anzahl Steuerkanäle: DMX512-Ausgang: 3-polige XLR-Einbaukupplung mit Polungsschalter Musiksteuerung: über eingebautes Mikrofon oder Line-Eingang Audio-Eingang: 0,1-1 V, Cinch Maße (LxBxH):...

  • Page 17: Introduction

    - download the latest version of the user manual from the Internet 1. INTRODUCTION Thank you for having chosen a EUROLITE DMX Scene Setter 24/48. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time.

  • Page 18: Operating Determinations

    If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it on immediately. The arising condensation water might damage your device. Leave the device switched off until it has reached room temperature. This device falls under protection-class III. The device must be operated with an appropriate power unit. Always disconnect from the mains, when the device is not in use or before cleaning it.

  • Page 19: Operating Elements And Connections

    4. OPERATING ELEMENTS AND CONNECTIONS 19/28 00079614.DOCX, Version 1.7...
  • Page 20 PRESET A LEDs CHANNEL faders 1-24 These faders adjust the output of channel 1 to 24 from 0 to 100% or 0 to 255. FLASH buttons 1-24 Press to activate maximum channel output. PRESET B LEDs SCENES LEDs CHANNEL faders 25-48 These faders will adjust the output of channel 25 to 48 from 0 to 100% or 0 to 255.
  • Page 21 24 PAGE button Press to select the desired scene program in the corresponding page. 25 MODE SELECT button Selects Chase Scenes DOUBLE PRESET or SINGLE PRESET. 26 DARK button Press and hold to pause all output channels, including FULL ON and FLASH. 27 ALL REV button This button reverses the chasing direction of all programs.

  • Page 22: Setup

    Signal (–) and Signal (+) into a 3-pin XLR plug and plug it in the DMX output of the last fixture. Foot Pedal For convenient control, a foot pedal (e.g. item 70064490 EUROLITE Foot controller) can be connected to the 6.3 mm jack REMOTE. Connection to the Mains Connect the power supply unit to the power input jack and the mains plug to a mains outlet.

  • Page 23: Operation

    6. OPERATION Switch on the unit with the rear power switch. Unlocking Program Mode Before you can start programming you need to unlock the program mode. Press and hold the RECORD button. Press the FLASH buttons 1, 6, 6, 8 of Preset A. Release the RECORD button.

  • Page 24: Memorizing Chasers

    Memorizing Chasers With the Scene Setter you can memorize up to 24 different scenes with 24 channels (Page 1 to Page 4). Press the MODE SELECT button, until the 1-48 SINGLE/PRESET PARK LED lights up. Push the fader MASTER A to maximum. Push channel faders to the desired setting.

  • Page 25: Switching The Speed Range

    Switching the Speed Range The speed range can be switched from 5 minutes to 10 minutes. Press and hold the RECORD button. Press FLASH button 10 of PRESET A three times. Release the RECORD button. The 10MIN LED lights up and the right scale is activated. The speed range can be switched from 10 minutes to 5 minutes.

  • Page 26: Deleting All Scenes/Chasers

    Deleting all Scenes/Chasers Press and hold the RECORD button. Press the FLASH buttons 1, 4, 2, 3 of PRESET A. Release the RECORD button. All scenes/chaser are deleted. Clearing Memory Press and hold the RECORD button. Press the REC CLEAR button. Memory is cleared.

  • Page 27: Midi Out Mode

    Select the desired MIDI channel by pressing the respective FLASH button of PRESET A. Press and hold the RECORD button. Press the REC EXIT button. The MIDI channel was memorized and you are in the normal mode again. MIDI Out Mode Press and hold the RECORD button.

  • Page 28: Problem Chart

    Should you need any spare parts, please use genuine parts. Should you have further questions, please contact your dealer. 9. TECHNICAL SPECIFICATIONS 70064545 EUROLITE DMX Scene Setter 24/48 Power supply: 230 V AC, 50 Hz ~...
