- Page 1 BEDIENUNGSANLEITUNG USER'S MANUAL DD-4750 USB TURNTABLE © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Page 3: Table Of Contents
Diese Bedienungsanleitung gilt für die Artikelnummer: 10603020 This user manual is valid for the article number: 10603020 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.omnitronic.com... -
Page 4: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden 1. EINFÜHRUNG Wir freuen uns, dass Sie sich für einen OMNITRONIC Plattenspieler entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. -
Page 5: Bestimmungsgemässe Verwendung
Den Netzstecker immer als letztes einstecken. Vergewissern Sie sich, dass der Netzschalter auf „OFF“ steht, wenn Sie das Gerät ans Netz anschließen. Halten Sie das Gerät von Hitzequellen wie Heizkörpern oder Heizlüftern fern. Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. -
Page 6: Gerätebeschreibung

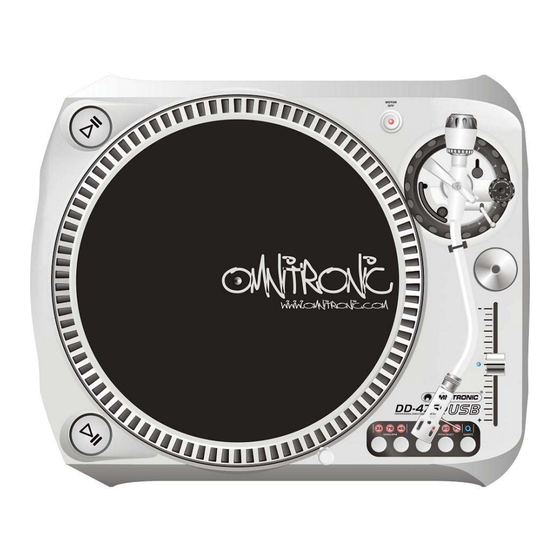

Dieses Gerät darf nur in einer Höhenlage zwischen -20 und 2000 m über NN betrieben werden. Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben. Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unsachgemäßer Bedienung! Reinigen Sie das Gerät niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern verwenden Sie ein weiches und angefeuchtetes Tuch. - Page 7 4.2 Bedienelemente und Anschlüsse Tasten Start/Pause Systemträger mit Tonabnehmersystem Plattenteller Kontroll-LED der Quarzsteuerung Leuchtet bei Standardgeschwindigkeit (Grundeinstellung). Nadellampe Geschwindigkeitsregler (max. ±50 %) Geschwindigkeitsanzeige Tonarm Tasten zur Wahl der Geschwindigkeit Adapter für 7" Platten • für 33⅓ U/min die linke Taste drücken (Grundeinstellung) •...
-
Page 8: Montage Und Grundeinstellungen
Analoger Audioausgang (Stereo-Cinch) USB-Anschluss Zum Anschluss an einen Line- oder Phono-Eingang, z.B. Zur Verbindung mit einem Computer. eines Verstärkers oder Mischpults. Netzanschluss Umschalter PHONO/LINE Stecken Sie hier die beiliegende Netzleitung ein. Umschalter für den Audiopegel des analogen Audio- Netzschalter eingangs •... - Page 9 5.3 Auflagegewicht einstellen Entfernen Sie die Schutzkappe für die Abtastnadel. Stellen Sie den Antiskating-Drehknopf entgegen dem Uhrzeigersinn auf „0“. Stellen Sie den Hebel für den Tonarm-Lift in die vordere Position. Öffnen Sie den Verriegelungshebel für den Tonarm nach rechts. Fassen Sie den Tonarm am Griff an und führen Sie ihn vorsichtig bis kurz vor den Plattenteller, sodass er sich frei nach oben und unten bewegen lässt.
-
Page 10: Nadelbeleuchtung Montieren
5.5 Höhe des Tonarmlagers einstellen Die Höhe des Tonarmlagers variiert je nach Tonabnehmersystem und der Auflage auf dem Plattenteller. Um eine optimale Abtastung zu gewährleisten, lässt sich die Höhe des Tonarmlagers in sechs Stufen einstellen. 1. Drehen Sie dazu den Arretierhebel entgegen dem Uhrzeigersinn (Abb. 7). 2. -
Page 11: Anschlüsse
6. ANSCHLÜSSE Schalten Sie vor dem Anschließen oder Ändern bestehender Anschlüsse den Plattenspieler aus. 1. Verbinden Sie den analogen Audioausgang des Plattenspielers über das beiliegende Cinch-Kabel mit den entsprechenden Eingangsbuchsen am Verstärker oder Mischpult. Achten Sie darauf, dass die recht/links Belegung (Steckerfarbe rot/weiß) an beiden Geräten übereinstimmt. Klemmen Sie den Masse-Anschluss des Kabels an die Masse-Klemme des Verstärkers oder Mischpults. -
Page 12: Bedienung
7. BEDIENUNG 7.1 Schallplatte abspielen 1. Entfernen Sie die Schutzkappe für die Abtastnadel. 2. Schalten Sie den Plattenspieler mit dem Netzschalter ein. Die Nadellampe leuchtet. 3. Drücken Sie die entsprechende Taste zur Wahl der Geschwindigkeit. • für 33⅓ U/min die linke Taste (Grundeinstellung) •... -
Page 13: Betrieb Mit Einem Computer
8. BETRIEB MIT EINEM COMPUTER Der Plattenspieler wird zusammen mit der Audio-Software Audacity geliefert. Audacity ist ein leicht zu bedienender Audioeditor und -recorder für Windows, Mac OS X, GNU/Linux und andere Betriebssysteme. Das Programm wurde lizenziert unter der GNU General Public License (GPL) und ist daher für jeden frei erhältlich. -
Page 14: Reinigung Und Wartung
8.2 Tonaufnahme starten 1. Speichern Sie das aktuelle Projekt im *.aup Format unter Datei/Projekt speichern unter... 2. Bereiten Sie den Plattenspieler für eine Aufnahme vor und legen Sie eine Schallplatte auf. 3. Klicken Sie auf das Aufnahmesymbol , um die Aufnahme zu starten. 4. -
Page 15: Zubehör
Abb. 11: Einstellen des Azimut 10.2 Ersatz-Systemträger Ein Ersatz-Systemträger (z. B. der Systemträger S-15 von OMNITRONIC) komplett mit einem Tonab- nehmersystem ermöglicht bei Bedarf einen schnellen Austausch. Der Systemträger lässt sich einfach durch Ab- und Anschrauben auswechseln. Stellen Sie anschließend das Auflagewicht und den Antiskating-Wert neu ein (Kapitel 5.3, 5.4). -
Page 16: Technische Daten
11. TECHNISCHE DATEN Spannungsversorgung: 115/230 V AC, 60/50 Hz ~ Gesamtanschlusswert: 13,5 W Typ: manueller Plattenspieler Antriebsart: quarzgesteuerter Direktantrieb Motor: bürstenloser Gleichstrommotor Plattenteller: Ø 330 mm, Alu-Druckguss Drehzahl: 33⅓ U/min, 45 U/min und 78 U/min Drehzahlübergang: <0,3 s Anlaufmoment: >3.5 kg/cm Startzeit: <0,3 s Bremssystem:... -
Page 17: Introduction
- download the latest version of the user manual from the Internet 1. INTRODUCTION Thank you for having chosen an OMNITRONIC turntable. If you follow the instructions given in this manual, we can assure you that you will enjoy this device for many years. -
Page 18: Operating Determinations
Always plug in the power plug least. Make sure that the power-switch is set to OFF position before you connect the device to the mains. Keep away from heaters and other heating sources! If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it on immediately. -
Page 19: Description
Operate the device only after having familiarized with its functions. Do not permit operation by persons not qualified for operating the device. Most damages are the result of unprofessional operation! Never use solvents or aggressive detergents in order to clean the device! Rather use a soft and damp cloth. Please use the original packaging if the device is to be transported. -
Page 20: Operating Elements And Connections
4.2 Operating elements and connections Start/pause buttons LED for quartz control Lights up at standard speed (basic setting). Platter Pitch control (max. ±50 %) Target light Tone arm Speed indication Adaptor for 7" records Buttons to select speed Tone arm rest with locking lever •... -
Page 21: Assembly And Basic Adjustments
Analog audio output (stereo RCA) USB connection for connecting a computer For connection to a line input or phono input, e.g. of an AC connection amplifier or mixer. Plug in the supplied power cable here. Selector switch PHONO/LINE Power on/off Switches the audio level of the analog audio output •... - Page 22 5.3 Adjusting the stylus pressure Pull down the protective cap of the stylus. Turn the anti-skating knob counter-clockwise to “0”. Place the lever for the tone arm lift in the front position. Open the tone arm locking lever to the right. Seize the handle of the tone arm and lead it carefully just before the turntable platter so that it can be moved upwards and downwards.
-
Page 23: Mounting The Target Light
5.5 Adjusting the height of the tone arm support The tone arm height varies depending on the phono cartridge system and the underlayer placed on the turntable platter. To ensure perfect pick-up the height of the tone arm support can be matched in six steps. Turn the locking lever counter-clockwise (Fig. -
Page 24: Connections
6. CONNECTIONS Prior to connecting or changing existing connections switch off the turntable. Connect the analog audio output of the turntable with the supplied RCA cable to the corresponding input jacks at the amplifier or mixer. Make sure that the right/left occupation (plug color red/white) is the same at both units. -
Page 25: Operation
7. OPERATION 7.1 Playing a record Remove the protective cover of the stylus. Switch on the turntable with the power switch. The target light lights up. To select the speed, press the corresponding button: • for 33⅓ RPM the left button (basic setting) •... -
Page 26: Operation With A Computer
8. OPERATION WITH A COMPUTER The turntable is supplied with the audio software Audacity. Audacity is an easy-to-use audio editor and recorder for Windows, Mac OS X, GNU/Linux, and other operating systems. The program was licensed under the GNU General Public License (GPL) and is thus free for everybody. However, you can also use the turntable with any other recording software. -
Page 27: Cleaning And Maintenance
S-15 and the matching stylus S-15 from OMNITRONIC. To change the stylus, pull off the stylus support in forward direction. Put the new stylus on the stylus system. -
Page 28: Technical Specifications
Fig. 11: Adjusting the azimuth 10.2 Replacement headshell A replacement headshell (e. g. the headshell S-15 from OMNITRONIC) including a phono cartridge system allows an immediate replacement, if required. The headshell can easily be replaced by unscrewing the existing one and screwing on the new one. After the replacement readjust the stylus pressure and the anti- skating value (chapters 5.3 and 5.4).
