Omnitronic S-15 Installation Instructions

Tonabnehmersystem
ANWENDUNGSBEREICH
Dieses Tonabnehmersystem wird empfohlen für OMNITRONIC BD-1550, DD-2220, DD-2250, DD-4220,
DD-4250
LIEFERUMFANG
Sie erhalten den Tonabnehmer mit Schutzkappe, 2 Befestigungsschrauben, 2 Kontermuttern und 2 Unter-
legscheiben.
INSTALLIEREN/AUSTAUSCHEN DES TONABNEHMERSYSTEMS
Wenn Sie das System austauschen, lösen Sie die Befestigungsschrauben an der Headshell und ziehen Sie
die Verbindungskabel des Tonabnehmersystems ab. Enfernen Sie das alte Tonabnehmersystem aus der
Headshell.
Setzen Sie den Nadelschutz auf, damit die Nadel nicht beschädigt werden kann.
Verbinden Sie die Anschlussdrähte der Headshell mit den Anschlussstiften des Tonabnehmersystems und
achten Sie darauf, dass die Belegung der Drähte übereinstimmt.
Die verschiedenen Farben bedeuten:
Pin-Nr.: Farbe: Kanal und Polung
1 Weiß (L+) Links, Plus-Pol
2 Blau (L-) Links, Minus-Pol
3 Rot (R+) Rechts, Plus-Pol
4 Grün (L-) Rechts, Minus-Pol

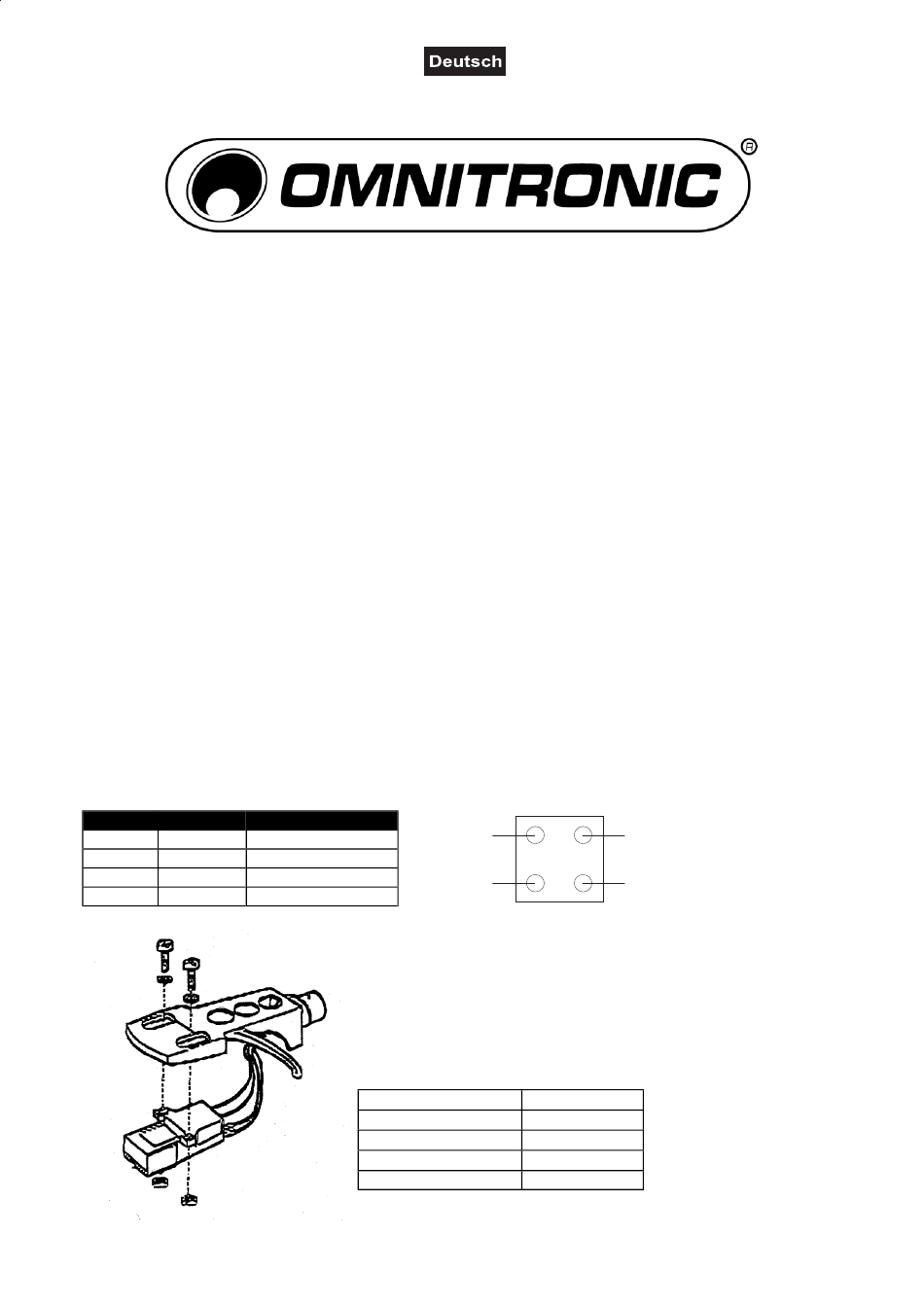

MONTAGEANLEITUNG
S-15
1
2
Nach der Montage der Verbindungsleitungen befestigen Sie den
Tonabnehmer mit
Systemhalter.
Balancieren Sie den Tonarm aus und stellen die Auflagekraft/Anti-
Skating ein (Empfohlenes Auflagegewicht 2,5 g )

TECHNISCHE DATEN

Gewicht:
Frequenzgang:
Empf. Auflagekraft:
Ausgangsspannung:
Abschlusswiderstand: 47 kOhm
+
3
L R
-
4
den beiliegenden Schrauben
5 g
20 - 20 000 Hz
30 mN
5 mV
unter dem
