GM-Racing Mini B16 Instruction Manual

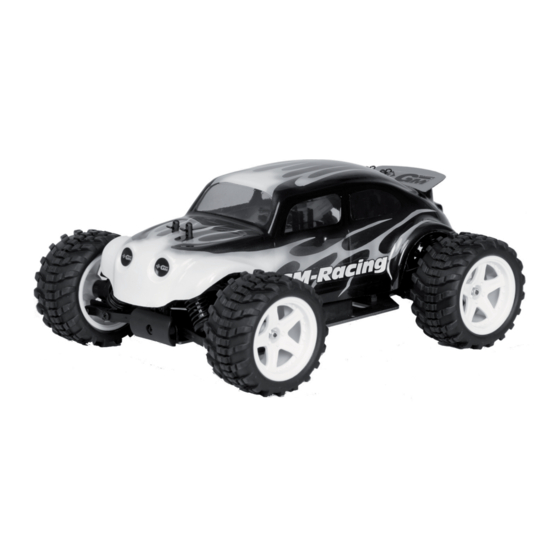

Gm-racing mini b16 - st16 1/16 brushless 4wd rc model
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

www.gm-racing.de
MINI B16 - ST16
1/16 B
Bedienungsanleitung
Instruction Manual
Manuel d'utilisation
Ersatzteile - Spare Parts - Pièces de rechange
Montage - Assembly - Montage
Garantie - Warranty - garantie
RUSHLESS
90152 -90152.RTR
90153.RTR
90156.RTR
GM-Racing Mini B16 - ST16
4WD
Deutsch
01-04
English
05-08
Francais 09-12
13-20
21-26
30

Advertisement

Table of Contents
loading

Related Manuals for GM-Racing Mini B16

Summary of Contents for GM-Racing Mini B16

  • Page 1 90152 -90152.RTR 90153.RTR 90156.RTR Bedienungsanleitung Deutsch 01-04 Instruction Manual English 05-08 Manuel d‘utilisation Francais 09-12 Ersatzteile - Spare Parts - Pièces de rechange 13-20 Montage - Assembly - Montage 21-26 Garantie - Warranty - garantie GM-Racing Mini B16 - ST16...

  • Page 2: Erforderliches Zubehör

    Dieses hochwertige RC-Modell muss mit Vorsicht und nötigem Verantwortungsbewusstsein betrieben werden. Wenn Sie dies nicht tun, kann es zu Schäden am Modell oder an fremdem Eigentum kommen. Der Mini B16 darf nicht von Kindern ohne Aufsicht durch die Eltern betrieben wird. GM-Racing übernimmt keine Verantwortung für Verluste oder Schäden, die sich aus dem Betrieb, nicht ordnungsgemäßem Gebrauch oder Missbrauch dieses Erzeugnisses oder...
  • Page 3 Fahren mit mehreren Fahrzeugen (Frequenzwechsel) Wenn Sie mit mehreren Fahrzeugen fahren wollen, müssen Sie zuerst überprüfen, welchen Kanal der Mini B16 besitzt und ob dieser frei ist, d.h. ob nicht noch ein weiteres Fahrzeug auf derselben Frequenz fährt. Ist Ihr Kanal belegt, müs- sen Sie warten, bis dieser frei ist oder Sie wechseln den Quarz, was sehr schnell zu erledigen ist.
  • Page 4 JETZT GEHT ES LOS • Fahren Sie den Mini B16 nie mit schwachen Sender- oder Fahrakkus. • Lassen Sie den EIN/AUS-Schalter nie nach der Fahrt an, sonst halten die Batterien nicht lange. • Schalten Sie immer zuerst den Sender, und dann den erst den Empfänger ein.

  • Page 5: Wartung

    In Problemfällen oder bei Fragen und Reparaturen, wenden Sie sich bitte an: GRAUPNER-Service, Henriettenstrasse 94-96, D-73230 Kirchheim/Teck, Tel. +49/1805/472876 ANLEITUNG ZUR FEHLERSUCHE AM MINI B16 - ST16 Die jeweils aktuellste Version dieser Anleitung fi nden Sie auf www.graupner.de GM-Racing Mini B16 - ST16...

  • Page 6: Saftey Precautions

    This high-quality RC model should be used with caution and responsibility. Failure to operate this model in a safe and responsible manner could result in personal and/or property damage. The Mini B16 should not be taken by children without supervision by the parents. GM-Racing accepts no responsibility for any loss or damage rising from the opera- tion, not proper use or misuse of this product or other necessary operations to his product, regardless of whether they directly, indirectly, on detours, accidentally or as a result of its use.

  • Page 7: Getting Started

    This could shorten the range of your radio system. THE REMOTE CONTROL SYSTEM In the vehicle the GM-Racing XG-6 sport Spec is inserted. For this remote control a separate manual is attached. RUNNING MULTIPLE VEHICLE If you have some vehicles that would like to get a vehicle of their own or already have friends with other vehicles that you will be racing, it is very important that you fi...

  • Page 8: Let The Fun Begin

    For optimal use fi rst check the steering and throttle trim positions: Steering Trim The Mini B16 - ST16 should go straight without turning the steering wheel. If not, rotate the Steering Trim knob in the direction needed for the vehicle to go straight.

  • Page 9: Service And Repair

    REFERENCES TO THE ARTR VERSION The ARTR version of the Mini B16 is pre-mounted, so only the remote control plant, motor and the electronic speed control have to be inserted. SERVICE In addition to the already described service work should always try your vehicle in good condition to prevent wear. If dirt apperas in moving parts, this can affect the performance of the model signifi...

  • Page 10: Consignes De Sécurité

    également à autrui. Il est interdit aux enfants d’utiliser le Mini B16 sans la surveillance des parents. GM Racing décline toute respon- sabilité en cas de pertes ou dégâts causés par une utilisation non conforme du produit, ou d’un autre produit utilisé pour l’utilisation de celui-ci, que ce soit de manière directe ou indirecte ou par hasard.

  • Page 11: Mise En Route

    fi l d’antenne, cela réduirait la portée de votre radiocommande. LA RADIOCOMMANDE La radiocommande GM-Racing XG-6 Sport Spec est inséré dans le véhicule. Pour cette radiocommande, un mode d‘emploi est joint. Rouler ensemble à plusieurs voitures (changement de fréquence) Si vous voulez rouler ensemble, avec d’autres voitures, il faut dans un premier temps vérifi...
  • Page 12 C’EST PARTI ! • Ne pilotez jamais votre Mini B16 avec des accus d’émission ou de propulsion, faibles. • Ne laisser jamais votre émetteur allumé, (basculer l’interrupteur Marche – Arrêt) lorsque vous avez terminé, sinon, vos piles ou accus ne dureront pas très longtemps.

  • Page 13: Entretien

    REMARQUE CONCERNANT LA VERSION ARTR En Version ARTR, le Mini B16 est déjà prémonté, il ne reste plus qu’à monter l’ensemble de réception, le moteur et le variateur électronique ENTRETIEN Essayez toujours de garder votre voiture dans un parfait état, pour éviter des usures prématurées. Si de la saleté...

  • Page 14: Spare Parts

    Hintere Felgen Buggy Getriebegehäuse vo./hi. Hinterreifen Buggy Kugelpfannen Stabilisator Rear Wheel Buggy Gearbox housing 1set Rear Tyre Buggy Sway bar tie rods 4pcs Jante arrière Buggy Boîte de vitesse avant/arrière Pneu arrière Buggy Chape stabilisateur GM-Racing Mini B16 - ST16...
  • Page 15 Hintere Querlenker L/R Stift 1.5x7mm Achsen vorne Motorritzel 17 Z. Rear lower susp. Arms L/R Pin 1.5*7 10pcs Drive shafts 2pcs Motor Gear 2mm/17 T Bras arrière gauche/droit Goupille 1,5x7mm Axe avant Pignon 17 dents GM-Racing Mini B16 - ST16...
  • Page 16 Truggy Truggy Truggy Rear tyre insert 2pcs Pinion Shaft Holder Mousse pneu Truggy Roulement axe Front Lower Suspension Arm (L/R) Rear Lower Suspension Arm (L/R) Bras avant inférieur (gauche/droit) Bras arrère inférieur (gauche/droit) Truggy Truggy GM-Racing Mini B16 - ST16...
  • Page 17 90152.8 90152.9 Truggy-Karosserie lackiert Servo Mini B16 mit Ruderhorn Schraubensatz komplett LiPo-Akku 2-Zellen 7,4V Servo Mini B16 w/servo horn set mit Aufklebern rot/weiß Mini B16 Truggy 2-cell Li-Po-Battery (7,4V) Servo Mini B16 avec palonnier Accu LiPo 2 éléments 7,4V Printed Body w/sticker GM-...

  • Page 18: Tuning Parts

    Truggy (L/R) set Arm Buggy bras arrière Alu Arm Buggy bras avant Alu Arm Truggy bras avant Alu 90152.104 32171 Alu-Querlenker hinten unten Truggy Aluminum lower suspension arms rear Truggy (L/R) set Arm Truggy bras arrière Alu GM-Racing Mini B16 - ST16...
  • Page 19 Ersatzteile Graupner - Original (1) Spare parts Graupner - Original Liste des pièces de rechange GM-Racing Mini B16 - ST16...
  • Page 20 Ersatzteile Graupner - Original (2) Spare parts Graupner - Original Liste des pièces de rechange GM-Racing Mini B16 - ST16...

  • Page 21: Option Parts

    90152.6 blue Truggy-Karosserie lackiert mit Aufklebern rot/weiß - Printed Body w/sticker GM-Racing 90152.7 Tuggy red/white 90153.86 Schraubensatz komplett Mini B16 Buggy- Screw Set Mini B16 Buggy 90152.8 Schraubensatz komplett Mini B16 Truggy- Screw Set Mini B16 Truggy 30711 90153.88 Querlenker vorne unten (L/R) Buggy -...
  • Page 22 Montage Vorderachse (90153) Front Assembly Assemblage du train avant GM-Racing Mini B16 - ST16...
  • Page 23 Montage Hinterachse (90153) Rear Assembly Assemblage du train arrière GM-Racing Mini B16 - ST16...
  • Page 24 Montage Karosserie (90153) Body Assembly Montage de la carrosserie 30770 GM-Racing Mini B16 - ST16...
  • Page 25 Montage Vorderachse (90152) Front Assembly Assemblage du train avant GM-Racing Mini B16 - ST16...
  • Page 26 Montage Hinterachse (90152) Rear Assembly Assemblage du train arrière GM-Racing Mini B16 - ST16...
  • Page 27 Montage Chassis (90152/90132) Central Assembly Montage du châssis GM-Racing Mini B16 - ST16...
  • Page 28 GM-Racing Mini B16 - ST16...

  • Page 29: Zugelassene Frequenzen

    ZUGELASSENE FREQUENZEN - PERMITTED FREQUENCIES KEINE HAFTUNG FÜR DRUCKFEHLER! ÄNDERUNGEN VORBEHALTEN! LIABILITY FOR PRINTING ERRORS EXCLUDED! WE RESERVE THE RIGHT TO INTRODUCE MODIFICATIONS! GM-Racing Mini B16 - ST16...
  • Page 30 Measures for the efficient use of the radio frequency spectrum § 3 (2) (Article 3 (2)) 0678 Kirchheim, 17. November 2008 Hans Graupner, Geschäftsführer Hans Graupner, Managing Director Graupner GmbH & Co. KG Henriettenstraße 94-96 D-73230 Kirchheim/Teck Germany Tel: 07021/722-0 Fax: 07021/722-200 EMail: info@graupner.de GM-Racing Mini B16 - ST16...
  • Page 31 GRAUPNER GRAUPNER GRAUPNER GRAUPNER GRAUPNER GM-Racing Mini B16 - ST16...

This manual is also suitable for:
