Evolution Rage 4 ADVAN-SAW Instruction Manual
  1. Manuals
  2. Brands
  3. Evolution Manuals
  4. Power Tool
  5. Rage 4 ADVAN-SAW
  6. Instruction manual

Evolution Rage 4 ADVAN-SAW Instruction Manual

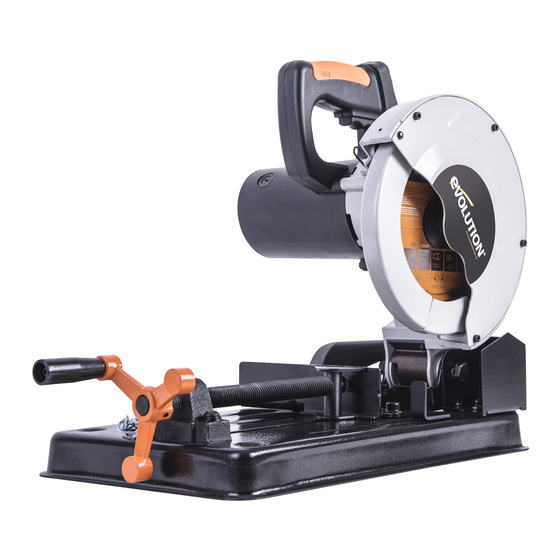

185mm (7-1/4”) tct multi purpose advan-saw
Hide thumbs Also See for Rage 4 ADVAN-SAW:

Advertisement

Quick Links

Download this manual
185mm (7-1/4") TCT
MULTI PURPOSE
ADVAN-SAW
Manuel d'Instruction
Instruktionshandbuch
Manual de Instrucción
Handleiding
®
®

Advertisement

loading
Need help?

Need help?

Do you have a question about the Rage 4 ADVAN-SAW and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Evolution Rage 4 ADVAN-SAW

Summary of Contents for Evolution Rage 4 ADVAN-SAW

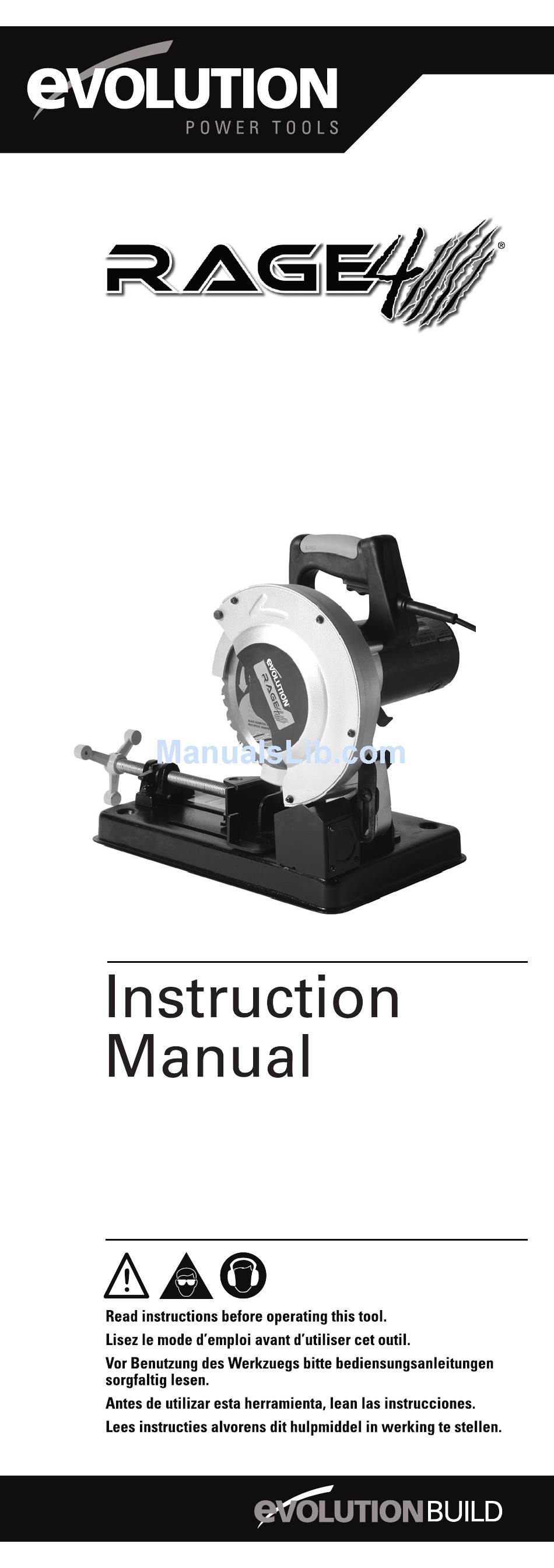

  • Page 1 ® 185mm (7-1/4”) TCT MULTI PURPOSE ADVAN-SAW Manuel d’Instruction Instruktionshandbuch Manual de Instrucción Handleiding ®...
  • Page 2 If you are uncertain about any aspect of using this equipment contact your distributor. Please Keep These Instructions Model Rage 4 ADVAN-SAW Specifications Motor (230v or 115v 50/60 Hz) (Watts): 1250 RPM No Load (Speed 1) (min-1):...
  • Page 3 Cadmium – 0.01% Level of Sound pressure according to 86/188/EEC, 98/37/EEC & 2000/14/EC:- Guaranteed Sound Power Level: 100.8 dB(A) All Relevant technical documentation is held at Evolution Power Tools Ltd, Sheffield (UK). Authorised by: Mr Matthew J Gavins Managing Director...
  • Page 4 Machine Set Up Power Supply It is recommended that the Rage 4 ADVAN-SAW should be used on a separate power supply, and be protected by a Residual Current Device. Any extension cable should be no longer than 15 Metres and should be 1.5mm...

  • Page 5: Maintenance And Troubleshooting

    There is no warranty – written or verbal – for saw blades. In no event shall Evolution Power Tools be liable for loss or damage resulting directly or indirectly from the use or merchandise or from any other cause.
  • Page 6 De stekker uit het stopcontact verwijderen voor de vervanging van • de schijf, de afstelling van het gereedschap of andere onderhouds werkzaamheden. Wij raden het gebruik van originele EVOLUTION zaagbladen aan. • Het gereedschap en het zaagblad voor elk gebruik inspecteren en •...
  • Page 7 Installatie van de zaag Voeding Het is aanbevolen om de Rage 4 ADVAN-SAW op een aparte voeding van draad aan te sluiten en door een reststroombeveiliging te beschermen. Verlengkabels mogen niet langer zijn dan 15 meter en moeten 1,5 mm zijn voor 240V.
  • Page 8 SERVICECENTRUM te brengen. Op alle door deze centra uitgevoerde reparaties en onderhoud wordt een volledige garantie tegen fabricage- en materiaalfouten verstrekt. 12 Maanden Waarborg 12 MAANDEN BEPERKTE WAARBORG. EVOLUTION POWER TOOLS BEHOUDEN ZICH HET RECHT VOOR VERBETERINGEN EN WIJZIGINGEN AAN HET ONTWERP DOOR TE VOEREN ZONDER VOORAFGAAND BERICHT.
  • Page 9 Power Tools behouden het recht om het te herstellen of het te vervangen door hetzelfde of een gelijkaardig product.Er is geen waarborg -schriftelijk of mondeling - voor zaagbladen. In geen geval zal Evolution Power Tools aansprekelijk zijn voor verlies of schade die rechtstreeks of onrechtstreeks het gevolg zijn van het gebruik van het product of enige andere reden.
  • Page 10 Installation de la scie Alimentation Il est conseillé de brancher la Rage 4 ADVAN-SAW sur une alimentation séparée, et de la protéger par un dispositif de courant résiduel. Toute rallonge ne peut dépasser 15 mètres en longueur et doit être 1,5 mm pour des scies de 240V.
  • Page 11 la lame est visible et remonter la bride extérieure de la lame, la rondelle et le boulon à six pans. Tourner le boulon à six pans dans le sens des aiguilles d’une montre pour le serrer. Nota : Vérifier si le bouton de blocage d’arbre est déclenché...
  • Page 12 Tous les biens défectueux retournés doivent être renvoyés par colis prépayé à Evolution Power Tools. Evolution Power Tools se réserve le droit de le réparer ou de le remplacer par un élément identique ou équivalent. Il n’y a aucune garantie, écrite ou verbale, concernant les lames de scie.
  • Page 13 Technische Daten, Modell Evolution Rage 4 ADVAN-SAW Motor (230v ~ 50/60 Hz) (Watt): 1250 Leerlaufdrehzahl (Geschwindigkeit 1) (min-1): 3500 Empf. Höchstdauer für ununterbrochenen Betrieb (Minuten): Schalldruckpegel (unter Last) (dB(A)): 100.8 Vibrationspegel (m/s 1.42 Gewicht (kg): Maximale Abmessungen (angehoben) (mm): H 370 B 260 T 500...
  • Page 14 Schutzausrüstung tragen und beachten Sie immer alle Sicherheitsvorschriften. Gerät einstellen Netzanschluss Es wird empfohlen das Modell Rage 4 ADVAN-SAW an einen separeten Netzanschluss, und mit einem Reststromgerät zu schützen. Verlängerungskabel sollten nicht länger als 15 Meter sein und 1,5mm für 240V.
  • Page 15 Reinigung und Schmierung ins nächstgelegene KUNDENDIENSTZENTRUM zu bringen. Alle in diesen Zentren vorgenommenen Reparaturen und Kundendienstarbeiten sind gegen Materialmängel und fehlerhafte Ausführung. 12 Monate Garantie MONATE BESCHRÄNKTE GARANTIE. EVOLUTION POWER TOOLSBEHÄLT SICH DAS RECHT VOR, OHNE VORANKÜNDIGUNG VERBESSERUNGEN UND MODIFIKATIONEN AM DESIGN VORZUNEHMEN.

  • Page 16: Instrucciones De Funcionamiento

    Artikel zu ersetzen. Es besteht weder eine schriftliche noch verbale Garantie für Sägeblätter. In keinem Fall ist Evolution Power Tools für Verluste oder Schäden haftbar, die direkt oder indirekt aus der Verwendung oder Vermarktung oder irgendeiner anderen Ursache resultieren.Evolution Power Tools ist nicht...
  • Page 17 Configuración de la máquina Suministro eléctrico Se recomienda usar el modelo Rage 4 ADVAN-SAW con un suministro eléctrico separado, y estar protegido mediante un dispositivo contra corriente residual. La longitud de cualquier cable de prolongación no deberá ser superior a 15 metros y deberá tener un corte de 1,5mm para los modelos de 240v.
  • Page 19 Presione el bloqueo del husillo (fig. 2) y asegure que esté encajado por completo girando manualmente la cuchilla. Usando la llave hexagonal de 8mm incluida, afloje el perno hexagonal que sujeta la cuchilla girándolo en sentido contrario a las agujas del reloj, y retire el perno, la arandela, la brida de la cuchilla exterior y la cuchilla.
  • Page 20 Power Tools se reserva el derecho a reparar o sustituir opcionalmente por un artículo igual o equivalente. No existe garantía, escrita o verbal, sobre las hojas de la sierra. En ningún caso Evolution Power Tools será responsable por la pérdida o daño resultante directa o indirectamente del uso o comercialización o de cualquier otra causa.

  • Page 21: Instruções De Operação

    Se tiver alguma dúvida acerca de qualquer um dos aspectos da utilização deste equipamento, contacte o seu distribuidor. Por Favor Guarde Estas Instruções Especificações do modelo Evolution Rage 4 ADVAN-SAW Motor(230 ~ 50/60Hz)(Watts): 1250 RPM Sem Carga (Velocidade 1 ) (mín-1): 3500 Tempo máximo de serviço recomendado (minutos):...
  • Page 22 Montagem da máquina Alimentação de Corrente Eléctrica Recomenda-se a utilização do Rage 4 ADVAN-SAW com uma fonte de alimentação separada, e a protecção de um Dispositivo de Corrente Residual. Qualquer cabo de extensão deverá ter no mínimo 15 Metros e deverá...
  • Page 23 Garantia de 12 Meses GARANTIA LIMITADA DE 12 MESES. A EVOLUTION POWER TOOLSRESERVA- SE AO DIREITO DE EFECTUAR MELHORIAS E ALTERAÇÕES AO DESIGN SEM AVISO PRÉVIO.
  • Page 24 A Evolution Power Tools, num espaço de doze (12) meses desde a data de compra original, irá efectuar a reparação ou substituição de quaisquer equipamentos que apresentem defeitos de materiais ou mão-de-obra. Esta garantia fica sem efeito caso a ferramenta a ser devolvida tenha sido usada para corte de materiais para além dos recomendados no Manual...
  • Page 25 Staccare sempre la spina prima di cambiare la lama, effettuare • regolazioni o qualsiasi intervento di manutenzione. Utilizzare esclusivamente lame originali Evolution. • Controllare l’elettroutensile e la lama prima di ogni lavoro e non •...
  • Page 26 Curare sempre la pulizia dell’utensile liberandolo ogni volta dagli sfridi metallici: il dispositivo Evolution Cyclone è lo strumento ideale a questo scopo. Posizionamento del pezzo nella morsa Posizionare accuratamente il pezzo nella morsa in modo da evitare, in caso di bloccaggio, che la lama possa espellerlo dalla morsa.
  • Page 27 Power Tools. E’ discrezione di Evolution Power Tools di riparare oppure sostituire ogni attrezzo a proprio giudizio. Sono escluse da garanzia – scritta o verbale – le lame circolari. In nessun caso Evolution Power Tools può essere responsabile per eventuali perdite o danni provocati direttamente o indirettamente per l’uso o l’utilizzo o per qualsiasi altra causa.
  • Page 28 Συνιστούμε να χρησιμοποιείτε τις γνήσιες λάμες EVOLUTION. • Επιθεωρήστε το μηχάνημα και τη λάμα πριν από κάθε χρήση και να μην χρησιμοποιείτε τρυπάνια που έχουν στραβώσει. έχουν ρωγμές, έχουν φθαρεί ή έχουν υποστεί άλλη βλάβη. • Βεβαιωθείτε ότι η λάμα είναι σωστά προσαρτημένη και μην...
  • Page 29 τις οδηγίες ασφαλείας. Εγκατάσταση του μηχανήματος Παροχή Ισχύος Συνιστάται το Rage 4 ADVAN-SAW να λειτουργεί από μια ξεχωριστή ηλεκτρική, και να προστατεύεται από μια Συσκευή Διαφυγής (Ρελέ Διαφυγής). Οποιοδήποτε καλώδιο επέκτασης δεν θα πρέπει να είναι μεγαλύτερο των 15 μέτρων και θα πρέπει να...
  • Page 30 η σταθερή μέγγενη πρέπει να επανατοποθετηθεί στο πίσω μέρος του μηχανήματος. Χαλαρώστε το μοχλό της μέγγενης, βγάλτε τη βίδα Philips και τραβήξτε προς τα πάνω το χερούλι. Ο σύρτης τότε θα ξεβιδωθεί και μετά θα μετακινηθεί ολόκληρη η βίδα, θα το θέσετε σε γωνία 0 μοιρών και θα σφίξετε το μοχλό για να σταθεροποιήσετε...
  • Page 31 αντικαταστήσει το προϊόν με το ίδιο ή με αντίστοιχο. Δεν υπάρχει καμία εγγύηση – γραπτή ή προφορική- Για λάμες πριονιού. Σε καμία περίπτωση η Evolution Power Tools δεν θα είναι υπεύθυνη για την απώλεια ή βλάβη που προκύπτει ως άμεσο ή έμμεσο αποτέλεσμα από...
  • Page 32 Fig. 1. Fig. 2. Fig. 3. Fig. 4.
  • Page 33 ® K07100...
