Ltl Acorn Ltl­5210M Series User Manual

Remote cellular scouting camera
Hide thumbs Also See for Ltl­5210M Series:

Advertisement

Quick Links

Download this manual
Ltl Acorn
Remote Cellular Scouting Camera
Ltl­5210M Series
USER’S MANUAL
­ 0 ­

Advertisement

loading
Need help?

Need help?

Do you have a question about the Ltl­5210M Series and is the answer not in the manual?

Questions and answers

Related Manuals for Ltl Acorn Ltl­5210M Series

Summary of Contents for Ltl Acorn Ltl­5210M Series

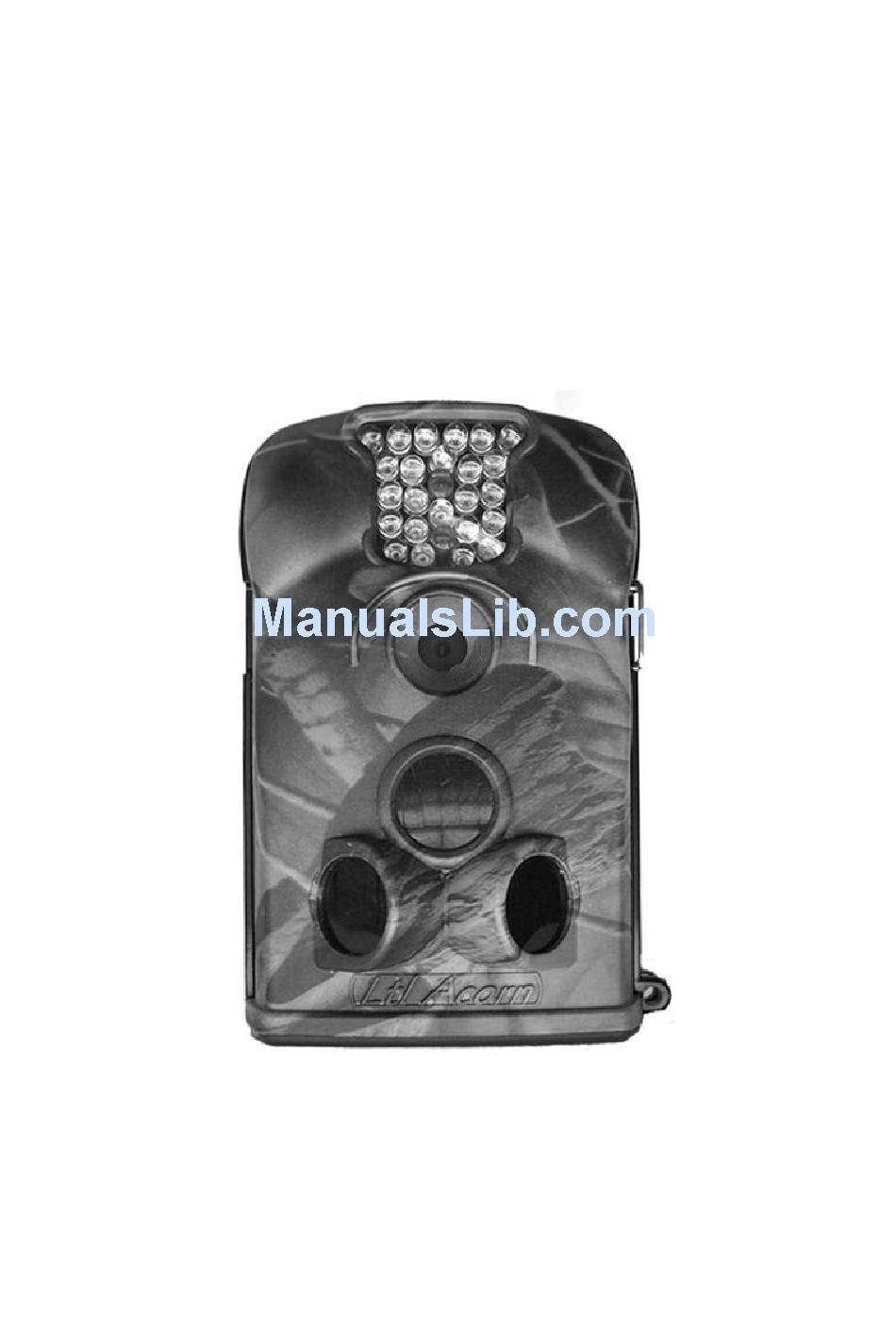

  • Page 1 Ltl Acorn Remote Cellular Scouting Camera Ltl­5210M Series USER’S MANUAL ­ 0 ­...

  • Page 2: Table Of Contents

    TABLE OF CONTENTS General  Information........................2 1.1  Features..........................2 1.2 Application..........................2 1.3 Illustration...........................3 Quick Start ............................6 2.1 Insert SIM Card........................6 2.2 Load Batteries ........................6 2.3 Insert SD Card........................6 2.4 Enter Test Mode ........................7 2.5 Enter Live Mode .........................8 2.6 Advantages of Prep Sensors....................8 Advanced Settings...........................9 3.1 Parameter Settings.......................9 3.2 File Format........................11 3.3 Set up Camera on PC ......................13 3.4 Set up MMS Function on PC ....................15 3.5 Camera Working with MMS .....................16 3.6 View Local MNOP Name and Signal Strength on TFT display........17 Ltl­5210M Series Products......................20 4.1  Parts...........................20 4.2 Models for Purchase......................20 Important Information.........................21 5.1 Prevent From Short­Circuits .....................21 5.2 Power Supply and Battery Box..................21 5.3 SD Card..........................21 5.4 Auto Adjustment on Video Length ...................21 5.5 850nm and 940nm IR LED....................22 5.6 Mount on Tripod .......................22 5.7 FAQs on MMS Function....................23 Firmware Upgrades ........................24 6.1 Firmware Upgrades......................24...

  • Page 3: General Information

    General Information GENERAL INFORMATION 1.1  Introduction The  Ltl  Acorn  M  Series  (Model  Ltl­5210MC  and  Ltl­5210MM)  are  the  second  generation  of our Ltl­5210 scouting camera. Bundled with the MMS­module (Multimedia Messaging Service) battery box (Part # LTL­MM), the standard scouting camera (Part # Ltl­5210M) can be upgraded to  work  as  a  remote  cellular  camera.  With  its  highly  sensitive  Passive  Infra­Red  (PIR)  sensor, the  camera  detects  the  sudden  change  of  ambient  temperature  caused  by  moving  game  in  a region of interest (ROI), triggers to take pictures/videos, and sends the images via GSM network to ...

  • Page 4: Application

    General Information ·  Automatically send text alert when battery power level goes low ·  Check cellular signal information on the built­in TFT display in the field ·  All MMS pictures, as well as the original ones, saved on SD card ·  Internal antenna design makes the camera portable while still emitting strong signal ·  Operates globally via GSM/GPRS network. Supports four bands: 850 / 900 / 1800 / 1900MHz. 1.2  Application ·  Trail camera for hunting ·  Animal or event observation ·  Motion­triggered security camera, for home, office and community ·  All other indoor/outdoor surveillance where invasion evidence needed 1.3  Illustration ·  Figure 1.1 shows the front view of the camera (Part # Ltl­5210M) ·  Figure 1.2 shows the bottom view of the camera (Part # Ltl­5210M) ·  Figure 1.3 shows the back view of the camera (Part # Ltl­5210M) and front view of the battery box (Part # LTL­BM1 or LTL­MM1) ­ 3 ­...
  • Page 5 General Information Figure 1.1: Front View of Ltl­5210M Figure 1.2: Bottom View of Ltl­5210M ­ 4 ­...
  • Page 6 General Information The camera provides the following connections for external devices: USB 2.0 port, SD card slot, TV out jack, and external DC power in jack. The 3­way Power/Mode Switch is used to select the main operation modes: OFF, ON and TEST. To power up the camera, install four NEW high­performance alkaline or lithium AA batteries in the camera. FOR BETTER PERFORMANCE, WE RECOMMEND USING ENERGIZER LITHIUM AA BATTERIES. To achieve longer in­field life, always install the additional battery box which contains four more AA batteries. (Please reference Appendix III: Instruction on Installing Battery Box) Figure 1.3: Back View of Ltl­5210M and Front View of Battery Box CAUTION: If you are not using the camera for an extended period of time, it is highly recommended that you remove the batteries from the camera to avoid possible acid leak that may damage the camera which would void the warranty. ­ 5 ­...

  • Page 7: Quick Start

    Quick Start QUICK START 2.1 Insert SIM Card (Only for Model Ltl­5210MM) You need to purchase the SIM card from your local  Mobile  Phone  Network  Operators (MPNO),  making  sure  they  provide Multimedia Messaging Service (MMS). Ask them  for  the  relevant  information  to configure the MMS settings on your camera. (Please reference 3.4 Set up MMS Function on PC in the Advanced Operation section.) Open  the  battery  compartment  cover,  slide the SIM card in the slot and lock it. Figure 2­1 MMS­module Battery Box 2.2 Load Batteries To install batteries on the camera (Part # Ltl­5210M), please follow the instructions below. ·  Open the bottom cover by pulling down the lock hole. ·  Push the cover of the battery compartment and release. It will pop out. ·  Install 4 AA batteries. Make sure the polarity matches the sign on the cover. · ...

  • Page 8: Enter Test Mode

    Quick Start slot, please make sure the write­protect switch on the side of the SD card is “off” (NOT in the “Lock” position). The supported memory capacity is up to 32GB. If you use a card capable of above 32GB, make sure you test it before putting the camera in use. Figure 2­2 CAUTION: ALWAYS SWITCH THE CAMERA TO OFF MODE BEFORE YOU INSTALL OR REMOVE THE BATTERIES OR THE SD CARD. 2.4 Enter Test Mode Switch to the TEST position to enter the Test mode. In this mode you can take pictures or video clips like a regular digital camera, or enter the Menu to set up parameters. On the keypad there are four “shortcut” functional keys (see Figure 2­3) working as below: Figure 2­3 ·  Press the  key to set the camera to shoot video clips. ·  Press the  key to set the camera to take still pictures. ·  Press the  key to manually trigger the shutter. A photo or video (depending SHOT on the camera setting) will be taken and saved to the SD card. If the display shows “CARD PROTECTED” when you press the SHOT key, switch the power OFF, remove the SD card and slide its write­protect switch to off. ·  Press the REPLAY key to review/playback photos/videos on the LCD screen, or a connected TV monitor. Use  and  key to navigate. The MENU on the keypad allows you to program the camera to work the way you want. Please make reference to 3.1 Parameter Settings in the Advanced Operation section. ­ 7 ­...

  • Page 9: Enter Live Mode

    Quick Start Under  the  test  mode,  one  useful  function  you  would  like  is  testing  the  work  area  of  the  PIR (Passive Infrared) sensor, specifically the sensing angle and distance. To perform the test: ·  First strap the camera on a tree aiming the region of interest (ROI). ·  Walk slowly from one side of the ROI to the other parallel to the camera. Try different distances and angles from the camera. ·  If the Motion Indicator flashes blue, it indicates the position from where you are detected by one of the side Prep PIR sensors. If the Motion Indicator flashes red, it indicates the position from where you are captured by the main PIR sensor. By  doing  this  test,  you  can  find  the  best  placement  when  mounting  and  aiming  the  Ltl  Acorn camera. In general, you are recommended to place the camera 3 to 6 feet (1 to 2 meters) above the ground.
  • Page 10 Quick Start In the case the game browses only in the PIR area of the prep sensors, to avoid the camera being powered on constantly, the system is designed to work in the following way: If the game does not enter the PIR area of the main sensor and therefore not trigger the main sensor, the camera will power off after 3 seconds. If the trigger events consecutively happened twice only in the PIR area of the prep sensors, the camera will not be activated by the side prep sensors, but only by the main sensor. So later on when the game enters the PIR area of the main sensor eventually, since it is not in fast movement, the picture will by all means capture the whole body of the game based on our standard 1.2 second response time. ­ 9 ­...

  • Page 11: Advanced Settings

    Advanced Settings ADVANCED SETTINGS The Ltl Acorn trail camera comes with preset manufacturer settings. You can change the settings to meet your requirements. Please make sure the camera is in the test mode. 3.1 Parameter Settings Press “MENU” key to enter/exit the menu. Press  ,  to move the marker,  ,  change the setting, and  to confirm the change. Always remember to press  to save the change. Otherwise you will lose your new setting. Parameter  Settings Description (Bold = default) Mode Camera, Select whether still photos or video clips Video, are taken. In Camera+Video mode, Cam+Video camera first takes photos and then shoots videos immediately. Format  Enter All files will be deleted after formatting the SD card. Highly recommend you format the SD card if it has been used previously on other devices. Caution: make sure wanted files on the SD card have been backed up first! Photo Size (affects still Select desired resolution for still photos 5MP, 12MP, 1.3MP ...
  • Page 12 Advanced Settings still photos only)  03 Photos  sequence  per  burst  in  Camera  mode. Please  also  refer  to  the Interval parameter. Video Length (affects Avi 10 s, optional from Videos are in AVI format that can be video clips only) 1s to 60s played back on most media players. Select the length of time that the camera Interval 1 Min, optional from 1S to 60M will wait from when the last picture was taken and written in the SD card, until it responds to any new triggers from the PIR sensor. During the selected interval, the camera will not take pictures/videos. This prevents the SD card from filling up with too many redundant images. Normal, High, Low  Select the sensitivity of the PIR sensor. Sense Level The High setting suits indoors and environments with little interference, while the Normal/Low suits outdoors and environments with more interference.
  • Page 13 Advanced Settings Time Lapse Off, On  If set On, the camera will automatically take photos/videos at the set interval (Note: in this mode, the PIR sensor is disabled). This is helpful when observing cold­blooded animals like snakes, or the process of flowering, etc. This feature can work together with Timer feature. The default setting is On. The two side Side PIR On, Off  prep PIR sensors provide wider sensing angle and enhance response time. (Reference 2.5 Advantages of Prep Sensors.) However, in some situations you have difficulty removing the interfering branches, or avoiding the sunlight. If so, you have the option to turn off the side sensors. MMS Phone No.  Enter Press Enter to input the phone number you want to send MMS to. To input more phone numbers, or to set up email accounts, reference 3.4 Set up MMS Function on PC. In the submenu, you can set the daily number of pictures sent via MMS. 0 stands for Unlimited. 1­99/Day gives you flexibility sending up to 99 pictures per day The default setting is Off, which turns the...

  • Page 14: File Format

    Advanced Settings 3.2  File Format The SD card stores all original pictures and videos in the folder \DCIM\100IMAGE, and all MMS pictures  in  the  folder  \MMS\  with  the  same  filename.  Pictures  are  saved  with  filenames  like IMAG0001.JPG and videos like IMAG0001.AVI. In the OFF mode, you can use the provided USB cable to download the files to a computer. Or you  can  put  the  SD  card  to  a  SD  card  reader,  plug  in  a  computer,  and  browse  the  files  on  the computer without downloading.
  • Page 15 Advanced Settings Set up the camera based on your need. Click on  to retrieve the computer time. Click on  to choose the directory to save your settings, usually under the root directory of the SD card (You need to insert the SD card in the SD card reader and plug it in your computer.) Then, click on  . A file named menu.dat will be created and saved in the directory you just selected. If you selected a directory other than the SD card, you need to move the menu.dat file to the root directory of the SD card before inserting the card in the camera later on. If you like, you can use the manufacturer default settings by clicking on  At this point, if your camera is Model Ltl­5210MM, or you’ve just upgraded your standard scouting camera, Model Ltl­5210MC, to Model Ltl­5210MM by purchasing the MMS­module battery box (Part # LTL­MM1), skip to 3.4 Set up MMS Function on PC. If your camera is Model Ltl­5210MC, the standard scouting camera, you’re done with the camera setting. Click on Exit to exit the interface. Retrieve the SD card from the computer and insert it in the camera. Switch to the TEST position to enter the TEST mode. A message will show up on the TFT display, indicating the Camera has been successfully set up. You are set with the camera. ­ 14 ­...

  • Page 16: Set Up Mms Function On Pc

    Advanced Settings ATTENTION: THE PASSWORD CAN ONLY BE SET UP ON THE CAMERA, NOT ON THE PC. 3.4  Set up MMS Function on PC After you click on Exit on the Camera Setup interface, the following window prompts again: Click on MMS Setup, and you will see the following interface: ­ 15 ­...

  • Page 17: Camera Working With Mms

    Advanced Settings First, you need to choose how you like to set up the MMS Mode  ­­Auto or Manual. If you choose Auto, then you need to choose the country and the Mobile Phone Network Operator (MPNO). Input the phone number and/or email address you’d like the MMS pictures to be sent to. You can enter up to three different phone numbers and/or email accounts. If you choose Manual to manually input all the parameters, you need to contact your Mobile Phone Network Operator (MPNO) to have them provide you all the required information such as URL, APN, Gateway, and Port. Note: The MMS parameters of the major MPNO’s in each country have been pre­stored in the program on the enclosed CD. You’re suggested to choose Auto to let the system to set up the MMS. However, because each local MPNO has their own settings for their MMS service, and those settings can change over time, you may need to acquire the settings from your MPNO if the Auto­ selected settings fail to work. If you find out those settings have changed according to the information provided by your MPNO, or you have settings from your MPNO that is not on our Operators list, please notify us so we can update our program. Click on  to choose the directory to save the settings, usually under the root directory of the SD card (You need to insert the SD card in the SD card reader and plug it in your computer.) Then, click on  . A file named menu.dat will be created and saved in the directory you just selected. If you selected a directory other than the SD card, you need to move the menu.dat file to the root directory of the SD card before inserting the SD card in the camera later on. Click on Exit to exit the MMS Setup interface. Retrieve the SD card and insert it in the camera. Switch to the TEST position to enter the TEST mode. A message will show up on the TFT display, indicating the MMS function has been successfully set up. Congratulations! You camera (Model Ltl­5210MM) is all set to send color pictures to your cell phone and/or email account every time it is triggered.

  • Page 18: View Local Mnop Name And Signal Strength On Tft Display

    Advanced Settings meets the following requirements. ·  The camera is ON and functions. The SD card has enough space. 8 AA batteries with enough power capacity. The camera is in Cam mode or Cam+Video mode, not Video mode. ·  SIM card is installed. The MMS service is activated (some MMS services need pre­paid balance in the account.) The SIM card is not password­protected. ·  Only when the switch is in OFF position, you install the MMS­module battery box. ·  The signal is strong in the field. The recipient’s phone number and/or email account is entered correctly. You are suggested to take the receiving phone with you and do the send­and­receive test on site. ·  MMS parameters are set correctly. ·  The Timer function is OFF. If you have the Timer ON, make sure you are in the specified time period when expecting incoming MMS pictures. ·  Make sure MMS Status is not set OFF. ·  The setting is “0”, or the daily limit has not been reached. If the daily limit has been reached, you can reset that number on your computer or on the TFT display. Then the daily limit starts to count from No. One. · The camera is stationary while sending MMS pictures. 3.6  View Local MNPO name and Signal Strength on TFT Display You can find your local Mobile Phone Network Operator’s name and the signal strength on the TFT display on the camera, just like you can see the information on a regular cell phone. Install the SIM card and 8 AA batteries. Make sure the camera is switched in OFF position. Attach the MMS­module battery box to the camera. Switch to the TEST position. If you like, you can connect the camera to a TV, using provided TV AV IN cable. Wait for one minute and then you will be able to view the MPNO name and the signal strength on the TV. If you don’t have an access to a TV, wait for one minute and detach the battery box. Then you can view the information on the TFT display.
  • Page 19 Advanced Settings There are three bars indicating the signal strength. To make the MMS module to work, at least one bar is required. If a code, instead of the MPNO information, shows on the screen, it indicates something is wrong, missing, or going on. Specifically, · SIM: No SIM card or installed incorrectly. · CSQ: No signals. · CREG: SIM card is password­protected, or deactivated due to zero balance in the account, or not able to register with the GSM system. · CGREG: Not able to register with GPRS network. · COPS: Searching for the MNPO of the SIM card. Once found, the operator’s name and the signal strength will show on the screen. If No MM1 shows on the screen, it means the MMS­module is not found (installed). If your camera is a standard Model Ltl­5210MC, then it is OK because your camera is not equipped with MMS­module battery box. If it is a MMS Model Ltl­5210MM, you can take out from the battery box one of the batteries and replace it. Then attach the battery box and re­check the MNPO signal by following the aforementioned steps. Attention：The camera MUST be set in OFF position when attaching the MMS­module battery box to it. Secure the battery box by locking up the buckle. Otherwise, the MMS ­ 18 ­...
  • Page 20 Advanced Settings function may not perform normally. When trying to view the operator’s name and the signal strength, if you wait less than one minute before detaching the battery box, you will more than likely see one of the codes aforementioned. You need to switch the camera to OFF position, install the battery box securely, wait for one minute, and then try it again. ­ 19 ­...

  • Page 21: Ltl­5210M Series Products

    Ltl­5210M Series Products LTL­5210M SERIES PRODUCTS 4.1 Ltl­5210M Series Consists of Three Parts: 1. Ltl­5210M Camera 2. LTL­BM1 Standard battery box (without MMS­module) 3. LTL­MM1 MMS­module battery box 4.2 Models for Purchase: ·  Ltl­5210MM = Ltl­5210M Camera + LTL­MM1 MMS­module battery box ·  Ltl­5210MC = Ltl­5210M Camera + LTL­BM1 Battery box ·  LTL­MM1 ­­­­­ MMS­module battery box Ltl­5210M Camera LTL­MM1 LTL­BM1 Standard MMS­module battery battery box ­ 20 ­...

  • Page 22: Important Information

    Important Information IMPORTANT INFORMATION 5.1 Prevent From Short­Circuits There are five electric contacts above the TFT display on the camera and five probes above the battery compartment of the battery box, respectively. NEVER touch these electric contacts and probes with any metallic materials. Otherwise it would cause a short circuit and therefore irreversible damage to the camera. 5.2 Power Supply and Battery Box Ltl­5210M Series camera can work on up to 12 voltages. The 4 AA batteries in the camera, the 4 AA batteries in the battery box, and the external power supply form a three­path parallel circuit. Each path is isolated from others and does not charge nor discharge others. As a result, the camera can extend its life in the field by being powered by an external solar panel. 5.3 SD Card There are plenty of different brand SD cards on the market. We tested on our camera as many brands as we can. However, we cannot guarantee every brand SD card will work compatibly with our camera. Please format the SD card on the camera before use. If it doesn’t work, please try another brand SD card. 5.4 Auto Adjustment on Video Length To extend the battery life, you are strongly suggested to use 8 AA alkaline batteries when having the camera running in Video mode or Cam+Video mode. Compared to products of its kind on the market, our camera takes thirty percent more full­length video clips. Besides that, when battery power gets low, our camera automatically shortens the video length so as to ­ 21 ­...

  • Page 23: 850Nm And 940Nm Ir Led

    Important Information take more clips of more events. As a result, the total number of video clips doubles, even triples that of products of its kind, which provides users with more useful records. Note: Our camera performs at extreme cold environment as low as ­30°C (­22°F), in which the battery power capacity deteriorates drastically. Therefore, the number of video clips decreases accordingly. 5.5 850nm and 940nm IR LED There are two selects of IR LED on the Ltl­5210M series camera, 850nm and 940nm. The former provides up to 65­foot flash range whereas the latter up to 30­foot flash range. The benefit of 940nm IR LED, however, is it emits very low­glow flash that is almost invisible from 5 feet away. 5.6 Mount on Tripod The camera can be mounted on a 1/4" tripod. CAUTION: To avoid breakage, always turn the knob in position to secure the bottom cover. ­ 22 ­...

  • Page 24: Faqs On Mms Function

    Important Information 5.7 FAQs on MMS Function · I set up a new receiving phone number. But the MMS pictures are still being sent to the old number. What should I do? Switch the camera OFF. Wait for at least two minutes. Then switch it ON. Or, switch the camera OFF. Take one battery out of the MMS­module battery box, and then reinstall it. · Why did it take so long to receive the MMS pictures / why didn’t I receive any MMS pictures? The signal was too weak. Or the batteries ran out. ·  I programmed the camera to constantly take pictures. But some pictures were not sent to my phone. How? The Ltl­5210M series camera is designed to constantly send MMS pictures to the recipient’s phone. However, if the signal is too weak, it may not work stably. · Why did I receive some pictures with partial image, and some with red “X”? The camera was in motion when sending pictures. Or the signal was unstable. · I was pretty sure the battery was quite low. But I didn’t get any text alert. Why? The camera “assumes” you install new batteries when you start the camera. It tracks the usage of the batteries and texts you when the power is low. However, if you replace the present batteries with some “used” ones in a point before receiving a text alert, the camera will get “confused” and not send a text alert later on. ·  My cell phone shows strong signal. Why does the display on the camera not show the MPNO’s name or signal? Take one of the batteries out from the battery box, and then replace it. Reattach the box to the camera, tighten it, and switch to TEST mode. Wait for about 45 – 60 seconds, and the check the signal. · I just installed the upgrading firmware. Do I need to re­set up the camera and the MMS function? Yes. After you upgrade the camera, all previous settings of the camera and the MMS are gone. You need to run the setup.exe file on the enclosed CD to set up the camera again. Refer to 3.3 Setup Camera on PC and 3.4 Setup MMS on PC. ­ 23 ­...

  • Page 25: Upgrades

    Firmware Upgrades FIRMWARE UPGRADES 6.1  Firmware Upgrades The manufacturer reserves the right to upgrade the camera and the firmware. Follow the steps below to implement the upgrades: ·  Back up the contents on the SD card on your computer. ·  Install batteries and the SD card in the camera. ·  Format the SD card on the camera. ·  Retrieve the SD card and plug it in your computer (SD card reader may needed). Copy  and  paste  the  FW5210A.bin  file  in  the  root  directory  of  the  SD  card. (Consult with the national distributor if there is an upgrade available and where to download it.) ·  Retrieve the SD card and insert it back in the camera. Switch to TEST. A message will  show  up  on  the  display  indicating  the  upgrade  file  has  been  installed successfully.

  • Page 26: Information

    Warranty Information TWO­YEAR LIMITED WARRANTY We take great pride in our products. We always stand behind our promises. We provide a leading warranty term and service. Buying a Ltl Acorn product, you are covered under a TWO YEAR limited warranty. We guarantee our products to be free of defects in materials and workmanship under normal use and service for a period of TWO years after registered date of purchase. This warranty does not cover damages caused by consumers’ misuse, abuse, or improper handling or installation, by user installed batteries, or by repairs attempted by someone other than our authorized technicians. In the event of a defect under this warranty, we will, at our option, repair your camera or replace it with the same or comparable model free of charge, provided the product is returned postage paid. This warranty only extends to the original retail buyer from our authorized dealer. Purchase receipt or other proof of the date of the original purchase is required to receive warranty benefits. The warranty on any replacement product provided under the original warranty shall be for the remaining portion of the warranty period applicable to the original product. This warranty extends solely to failures due to defects in materials or workmanship under normal use. It does not cover normal wear of the product. Please contact our tech support department to determine the nature of the problem before you return a Ltl Acorn product under this warranty for repair or exchange. ­ 25 ­...
  • Page 27 Appendix I: Technical Specification Appendix I: TECHNICAL SPECIFICATION Model   Parameters  Ltl­5210MC  Ltl­5210MM   5 Mega Pixels Color CMOS  Yes  Image Sensor   2560x1920  Yes  Max. Pixel Size   F=3.1; FOV=52°; Auto IR­Cut  Yes  Lens IR Flash   65 Feet/20 Meters; 30 Feet/10 Meters on Yes  Low­glow Flash   48x35mm(2.36");  480(RGB)*234DOT; Yes  LCD Screen 16.7M Color     6 Keys  Yes  Operation Keypad   SD Card (8MB ~ 32GB)  Yes  Memory    ...
  • Page 28 Appendix I: Technical Specification   0 ~ 3 E­mail addresses  Upgradable  MMS E­mail Low­Battery SMS “Battery Low” text alert sent  Upgradable  Alert   4xAA; Expandable to 8xAA  Yes  Power Supply Plug Size: 4.0x1.7 Yes  External DC 6 ~ 12V (1 ~ 2A) Power Supply     0.4mA  Yes  Stand­by Current   3～6 Months（4xAA～8xAA） Yes  Stand­by Time Auto Power Off   Auto power off in 2 minutes if no keypad Yes  input 150mA (+350mA when IR LED lights up)  Yes  Power Consumption   4.2~4.3V  Yes  Low Battery Alert  ...

  • Page 29: Package Contents

    Appendix II: Package Contents Appendix II: PACKAGE CONTENTS LTL­MM1 Part Name    Quantity Quantity （Ltl­5210MM） (Ltl­5210MC) MMS­module battery box Digital Camera  1  1  Additional Battery 1 (Standard)  1 (With 1 (With module) module) TV AV IN Cable  1  0 USB Cable  1  0 Strap  1  1  1  1  External DC Cable (optional) Installation CD  1  1  Warranty Card  1  1  ­ 28 ­...

  • Page 30: Appendix Iii Instruction On Installing Battery Box

    Appendix III: Instruction on Installing Battery Box Appendix III: INSTRUCTION ON INSTALLING BATTERY BOX ­ 29 ­...
