CONTENTS CONTENTS ..............................3 ENGLISH SAFETY PRECAUTIONS AND GENERAL INFORMATION .................. 4 DESCRIPTION ..............................8 CONNECTION ............................... 9 NOTES ABOUT CONSTANT VOLTAGE SYSTEMS ................... 11 INSTALLATION ............................12 ITALIANO AVVERTENZE PER LA SICUREZZA ........................ 15 DESCRIZIONE .............................. 19 COLLEGAMENTO ............................20 NOTE SUI SISTEMI A TENSIONE COSTANTE ....................
RCF S.p.A. will not assume any responsibility for the incorrect installation and / or use of this product.
Page 5
(wall, ceiling, structure, etc.), and the components used for attachment (screw anchors, screws, brackets not supplied by RCF etc.), which must guarantee the security of the system / installation over time, also considering, for example, the mechanical vibrations normally generated by transducers.
Page 6
OPERATING PRECAUTIONS Place this product far from any heat sources and always ensure an adequate air circulation around it. Do not overload this product for a long time. Never force the control elements (keys, knobs, etc.). Do not use solvents, alcohol, benzene or other volatile substances for cleaning the external parts of this product.
Page 7
CAUTION: to avoid damaging the exterior finishes do not use cleaning solvents or abrasives. RCF S.p.A. reserves the right to make changes without prior notice to rectify any errors and / or omissions. Always refer to the latest version of the manual on...

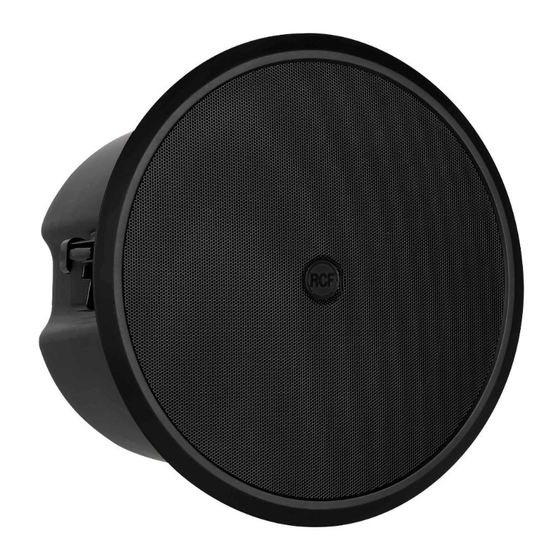

DESCRIPTION CMR 30 is a multipurpose in-ceiling speaker, suitable for a wide range of applications. Thanks to its elegant and discreet design and accurate details, CMR 30 pairs any building's aesthetic. The high-quality transducer guarantees a precise music reproduction of the entire frequency band and provides impressive sound pressure levels for such a compact enclosure.
Make sure all speakers are connected in phase to ensure a correct sound reproduction. CMR 30 shall be connected as low impedance speaker (16 ). Push the terminal buttons to align holes and allow wires insertion.
Page 10
The two INPUT contacts (+ and -) allow the connection of the input cable. Connect the line positive wire to the speaker INPUT +. Connect the line negative wire to the speaker INPUT . Connect in the same contacts the wires to link other speakers in parallel.
NOTES ABOUT CONSTANT VOLTAGE SYSTEMS The loudspeaker input voltage (Vd) shall correspond to the amplifier output voltage (Va). The sum of nominal power values (Pd x n) of all loudspeakers connected to the line shall not exceed the amplifier power (Pa). Make sure all loudspeakers are connected in phase to ensure a correct sound reproduction.
INSTALLATION WARNING! Make sure all speakers are installed in a stable and secure way in order to avoid any dangerous condition. Check that the fixing structure has the necessary mechanical characteristics to support the speaker weight without any risk of falling. Drill a circular hole having a diameter Ø...
Page 13
Tighten (clockwise) the 2 screws that rotate the respective locking clamps to fix the speaker to the false ceiling. Note: to remove the speaker from the false ceiling (if necessary), screw counterclockwise.
Page 14
Mount the speaker front grille with magnets.
Il manuale deve essere considerato parte integrante di questo prodotto e deve accompagnarlo in caso di cambio proprietà come riferimento per la corretta installazione e utilizzo nonché per le precauzioni di sicurezza. RCF S.p.A. non si assume alcuna responsabilità per errati di questo prodotto.
Page 16
Accertarsi che la linea diffusori non possa essere calpestata o schiacciata da oggetti, al fine di salvaguardarne la perfetta integrità. Non eseguire sul prodotto interventi / modifiche / riparazioni se non quelle espressamente descritte sul manuale istruzioni. Contattare centri di assistenza autorizzati o personale altamente qualificato quando: il diffusore non funziona (o funziona in modo anomalo);...
Page 17
14. Per evitare che fenomeni induttivi diano luogo a ronzii, disturbi e compromettano il buon funzionamento ai cavi microfonici, alle linee di segnale a basso livello che fanno capo ad amplificatori. 15. Il cavo per il collegamento del diffusore dovrà avere conduttori di sezione adeguata (possibilmente circostanti) ed un isolamento idoneo.
Page 18
CAUTELA! Per evitare di danneggiare le finiture esterne non utilizzare solventi per la pulizia o abrasivi. RCF S.p.A. si riserva il diritto di apportare modifiche senza preavviso per rettificare eventuali errori e/o omissioni. Fare sempre riferimento all'ultima versione del manuale sul sito www.rcf.it.
DESCRIZIONE CMR 30 è un diffusore da incasso indicato per un'ampia gamma di applicazioni. Grazie ad un elegante e discreto design con dettagli ben curati, il CMR 30 è in grado di abbinarsi all'estetica di qualsiasi ambiente. Il trasduttore due morsetti a corsa lunga. La griglia frontale magnetica viene fornita sia in colore bianco che nero.
COLLEGAMENTO ATTENZIONE! Per il collegamento dei diffusori acustici, si raccomanda di rivolgersi a personale qualificato ed addestrato avente conoscenze tecniche od esperienza od istruzioni specifiche sufficienti per permettergli di realizzare correttamente le connessioni e prevenire i pericoli dell'elettricità. Per evitare il rischio di shock elettrici, non collegare diffusori acustici con l'amplificatore acceso. Prima di far funzionare il diffusore acustico, è...
Page 21
I due contatti INPUT (+ e ) permettono il collegamento del cavo d'ingresso. Collegare il conduttore positivo della linea all'ingresso INPUT +. Collegare il conduttore negativo della linea all'ingresso INPUT . Collegare negli stessi contatti i conduttori per collegare altri diffusori in parallelo. ATTENZIONE! Assicurarsi che non vi sia cavo eccedente che esce dai connettori.
NOTE SUI SISTEMI A TENSIONE COS TANTE La somma delle potenze nominali di tutti i diffusori (Pd x n) collegati alla linea non deve superare quella Utilizzare dei cavi con conduttori aventi una sezione adeguata, considerando la loro lunghezza e la potenza complessiva dei diffusori.
INSTALLAZIONE ATTENZIONE! Installare ogni diffusore acustico in modo stabile e sicuro, in modo da evitare qualsiasi condizione di pericolo per l'incolumità di persone o cose. Controllare che la struttura alla quale viene fissato abbia le necessarie caratteristiche meccaniche, tali da consentirgli di sopportare il peso del diffusore acustico senza il pericolo di cadute.
Page 24
Avvitare in senso orario le 2 viti che ruotano i rispettivi morsetti di bloccaggio del diffusore, in modo da fissarlo al controsoffitto. Nota: per rimuovere il diffusore dal controsoffitto (se necessario), ruotare le 2 viti in senso antiorario.
SPECIFICATIONS / SPECIFICHE TECNICHE CMR 30 Frequency Response (-10dB): 70 Hz ÷ 20000 Hz Acoustical specifications Max SPL @ 1m: 104 dB Coverage angle: 130° System Sensitivity: 86 dB Amplification: Full Range Power section Nominal Impedance: 16 ohm Power Handling:...
Page 28
RCF S.p.A. Via Raffaello Sanzio, 13 - 42124 Reggio Emilia Italy 10307828 A Tel +39 0522 274 411 - Fax +39 0522 232 428 - e-mail: info@rcf.it - www.rcf.it...
