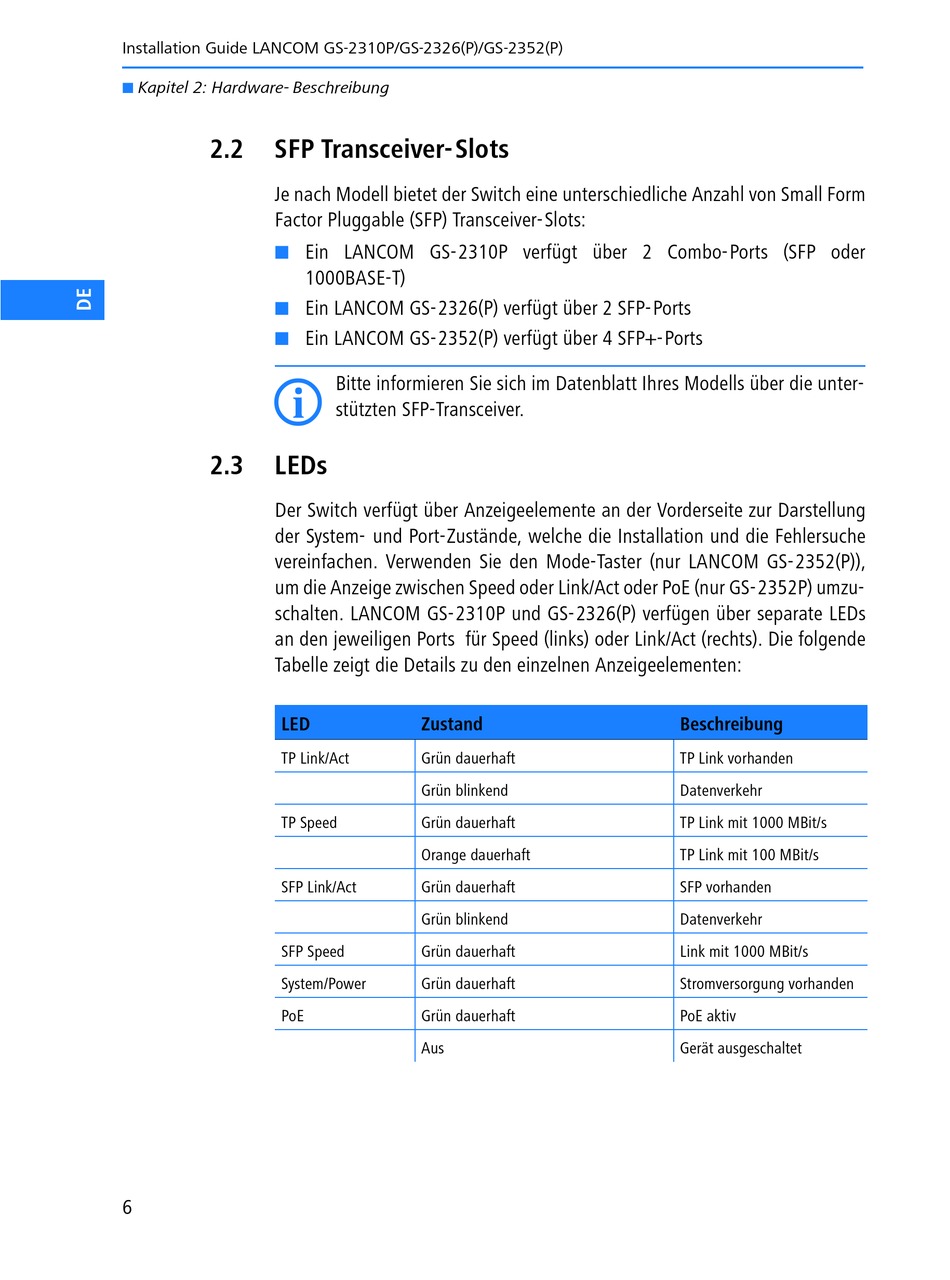

Installation Guide LANCOM GS-2310P/GS-2326(P)/GS-2352(P)
Kapitel 2: Hardware- Beschreibung
2.2

SFP Transceiver-Slots

Je nach Modell bietet der Switch eine unterschiedliche Anzahl von Small Form
Factor Pluggable (SFP) Transceiver-Slots:
I
2.3 LEDs
Der Switch verfügt über Anzeigeelemente an der Vorderseite zur Darstellung
der System- und Port-Zustände, welche die Installation und die Fehlersuche
vereinfachen. Verwenden Sie den Mode-Taster (nur LANCOM GS-2352(P)),
um die Anzeige zwischen Speed oder Link/Act oder PoE (nur GS-2352P) umzu-
schalten. LANCOM GS-2310P und GS-2326(P) verfügen über separate LEDs
an den jeweiligen Ports für Speed (links) oder Link/Act (rechts). Die folgende
Tabelle zeigt die Details zu den einzelnen Anzeigeelementen:
LED
TP Link/Act
TP Speed
SFP Link/Act
SFP Speed
System/Power
PoE
6
Ein LANCOM GS-2310P verfügt über 2 Combo-Ports (SFP oder
1000BASE-T)
Ein LANCOM GS-2326(P) verfügt über 2 SFP-Ports
Ein LANCOM GS-2352(P) verfügt über 4 SFP+-Ports
Bitte informieren Sie sich im Datenblatt Ihres Modells über die unter-
stützten SFP-Transceiver.
Zustand
Grün dauerhaft
Grün blinkend
Grün dauerhaft
Orange dauerhaft
Grün dauerhaft
Grün blinkend
Grün dauerhaft
Grün dauerhaft
Grün dauerhaft
Aus
Beschreibung
TP Link vorhanden
Datenverkehr
TP Link mit 1000 MBit/s
TP Link mit 100 MBit/s
SFP vorhanden
Datenverkehr
Link mit 1000 MBit/s
Stromversorgung vorhanden
PoE aktiv
Gerät ausgeschaltet
