Installation Guide LANCOM GS-2310P/GS-2326(P)/GS-2352(P)
Kapitel 2: Hardware- Beschreibung
seriellen Port an der Rückseite. An diesen Port können Sie mit Hilfe eines Null-
Modem-Kabels einen PC zur Konfiguration und Überwachung anschließen.
I

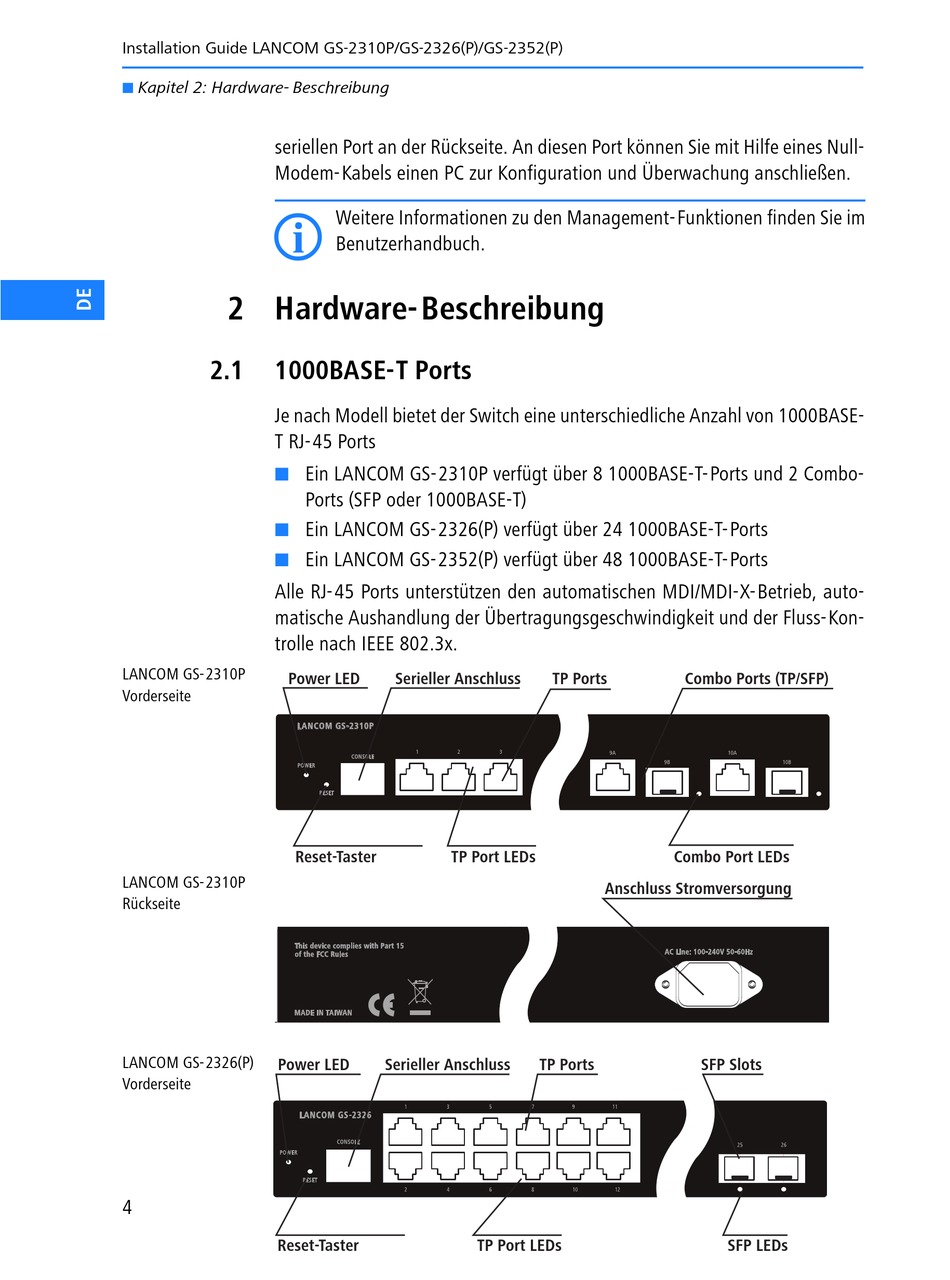

2 Hardware-Beschreibung
2.1

1000BASE-T Ports

Je nach Modell bietet der Switch eine unterschiedliche Anzahl von 1000BASE-
T RJ-45 Ports
Alle RJ-45 Ports unterstützen den automatischen MDI/MDI-X-Betrieb, auto-
matische Aushandlung der Übertragungsgeschwindigkeit und der Fluss-Kon-
trolle nach IEEE 802.3x.
LANCOM GS-2310P
Power LED
Vorderseite
LANCOM GS-2310P
Rückseite
LANCOM GS-2326(P)
Power LED
Vorderseite
4
Reset-Taster
Weitere Informationen zu den Management-Funktionen finden Sie im
Benutzerhandbuch.
Ein LANCOM GS-2310P verfügt über 8 1000BASE-T-Ports und 2 Combo-
Ports (SFP oder 1000BASE-T)
Ein LANCOM GS-2326(P) verfügt über 24 1000BASE-T-Ports
Ein LANCOM GS-2352(P) verfügt über 48 1000BASE-T-Ports
Serieller Anschluss
LANCOM GS-2310P
1 2
CONSOLE
POWER
RESET
Reset-Taster TP Port LEDs
Serieller Anschluss
TP Ports
3
9A
Anschluss Stromversorgung
TP Ports
TP Port LEDs
Combo Ports (TP/SFP)
10A
9B 10B
Combo Port LEDs
SFP Slots
SFP LEDs
