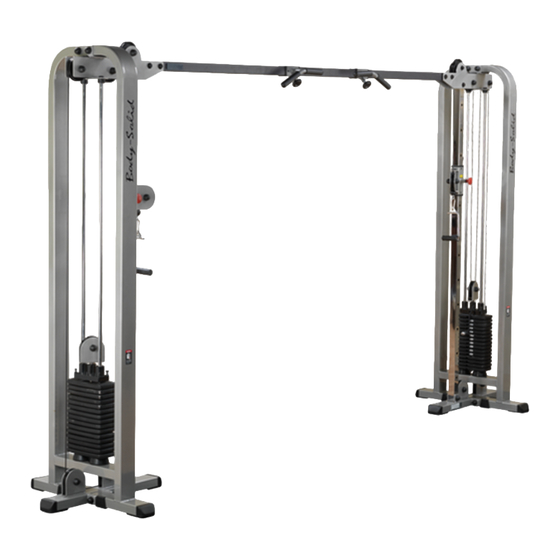

Body Solid SCC-1200G Owner's Manual

Body Solid SCC-1200G Owner's Manual

Hide thumbs Also See for SCC-1200G:

Advertisement

Quick Links

BODY-SOLID,Inc.
1900 S. Des Plaines Ave.
Forest Park, IL 60130 USA
Phone:(708)427-3555
Fax:(708)427-3556
www.bodysolid.com

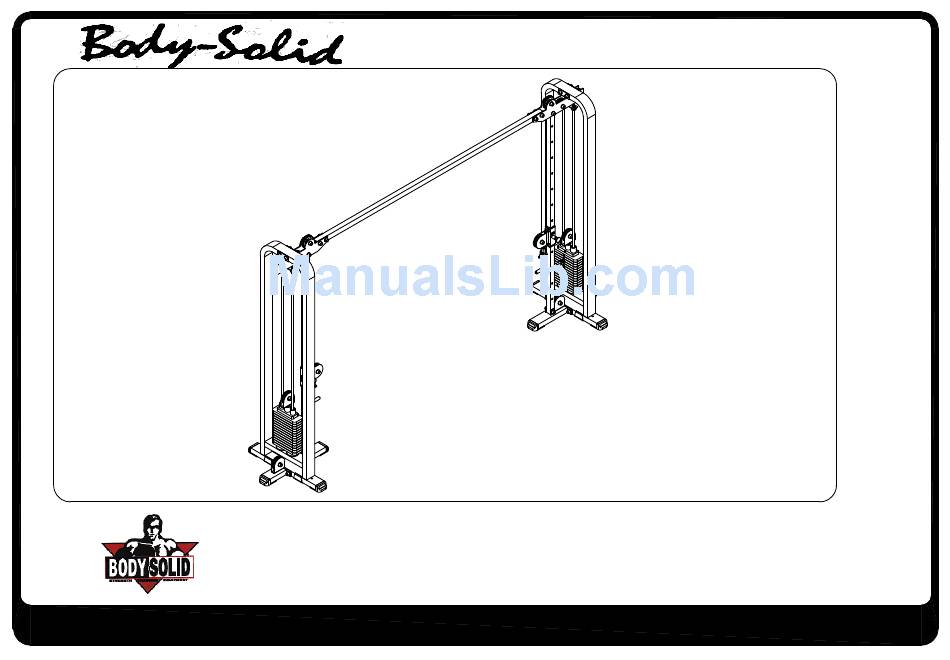

SCC-1200G
OWNER'S MANUAL

Advertisement

loading
Need help?

Need help?

Do you have a question about the SCC-1200G and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Body Solid SCC-1200G

  • Page 1 BODY-SOLID,Inc. 1900 S. Des Plaines Ave. Forest Park, IL 60130 USA Phone:(708)427-3555 Fax:(708)427-3556 www.bodysolid.com SCC-1200G OWNER'S MANUAL...
  • Page 2 SCC-1200G ASSEMBLY INSTRUCTIONS (A1)ROUND ALLEN HEAD 7/16"x1/2"L PARTIAL THREAD QTY.2 (A2)HEX BOLT 1/2"x1 1/2"L-13UNC PARTIAL THREAD QTY.2 (A3)HEX BOLT 1/2"x2 1/4"L PARTIAL THREAD QTY.8 (A4)HEX BOLT 1/2"x3 1/4"L PARTIAL THREAD QTY.14 SCC1200G-082005 Page 1.1...
  • Page 3: Assembly Instructions

    ASSEMBLY INSTRUCTIONS SCC-1200G (A5)HEX BOLT 1/2"x5"L PARTIAL THREAD QTY.4 (A6)HEX BOLT 1/2"x5 3/4"L PARTIAL THREAD QTY.4 (A7)HEX BOLT 1/2"x6 1/4"L PARTIAL THREAD QTY.2 Page 1.2 SCC1200G-082005...
  • Page 4 ASSEMBLY INSTRUCTIONS SCC-1200G (A8)10LB PIN(8250-021) QTY.2 (A9)ELASTIC BOLT QTY.2 Page 1.3 SCC1200G-082005...
  • Page 5 ASSEMBLY INSTRUCTIONS SCC-1200G (C2)1/2"(I.D.)SPRING WASHER QTY.2 (B1)NYLON LOCK NUT 1/2" QTY.32 (B2)LOCK NUT 1/2"-13UNC QTY.2 (C1)1/2"(I.D.)ROUND END CAP WASHER QTY.60 SCC1200G-082005 Page 1.4...
  • Page 6: Hardware Illustration

    SCC-1200G ASSEMBLY INSTRUCTIONS HARDWARE ILLUSTRATION D1.1/2" BOLT CAP(9212-024)------------------------[60PCS] 4 1/2" PULLEY(9213-010A)-----------------------[6PCS] 4 1/2" PULLEY(9213-010B)-----------------------[8PCS] D4.2"x4" FOOT CAP(9211-028)-------------------------[8PCS] 4" RUBBER DOUNT(9310-017)-----------------[4PCS] D6.STIRRUP HANDLE(8290-002)---------------------[2PCS] D7.SPRING SNAP LINK(8810-001)--------------------[2PCS] 3/4" SHAFT COLLAR(9211-050)----------------[4PCS] D9.WEIGHT SELECTOR BAR(8220-061)-----------[2PCS] D10.CHROME TOP PLATE(8400-002)---------------[2PCS] D11.8300mm STEEL CABLE----------------------------[2PCS] D12.60X50 NYLON BUSHING(9211-033)-----------[4PCS] D13.
  • Page 7 ASSEMBLY INSTRUCTIONS SCC-1200G PARTS ILLUSTRATION SHEET D[2PCS] TOP PULLEY FRAME A[2PCS] WEIGHT STACK FRAME B[2PCS]UPRING PILLAR C[1PCS] TOP CROSS SUPPORT E[2PCS] BOTTOM PILLAR FRAME F[2PCS] BOTTOM PULLEY FRAME G[2PCS] MIDDLE PULLEY HOLDER SCC1200G-082005 Page 3...
  • Page 8 ASSEMBLY INSTRUCTIONS SCC-1200G HARDWARE ILLUSTRATION H[1PCS] J[2PCS]8323-014 L[2PCS]9220-009 ADJUSTABLE CROSSOVER FRAME TOP PLATE PULLEY FRAME PROTECT PLABK I[4PCS]8280-004 CHROME GUIDE ROD SCC1200G-082005 Page 4...
  • Page 9 SCC-1200G ASSEMBLY INSTRUCTIONS D4x2 Above shows STEP 1 assembled and completed D13x2 D4x2 D1x4 A6x4 D13x2 C1x4 D4x2 D14x2 D4x2 D14x2 C1x4 B1x4 D1x4 SCC1200G-082005 Page 5...
  • Page 10 ASSEMBLY INSTRUCTIONS SCC-1200G D1x4 B1x4 C1x4 C1x4 A5x4 Above shows STEP 2 D1x4 assembled and completed D8x2 D8x2 D10x2 *:Before the assembling of the weight stacks: D5x2 D5x2 Finish (step 1) and adjust the distance between the two bases to 3307mm(130in)
  • Page 11 ASSEMBLY INSTRUCTIONS SCC-1200G D1x4 B1x4 C1x4 C1x4 A4x4 D1x4 D1x2 Above shows STEP 3 B1x2 assembled and completed C1x2 B1x2 D1x2 C1x2 C1x2 A4x2 D1x2 C1x2 A4x2 D1x2 SCC1200G-082005 Page 7...
  • Page 12 SCC-1200G ASSEMBLY INSTRUCTIONS A2x2 D1x2 C1x2 B1x2 C1x2 B2x2 A3x2 C2x2 D1x2 Above shows STEP 4 assembled and completed D1x2 D3x2 B1x2 C1x2 C1x2 A3x2 D1x2 C1x2 A1x2 B1x2 D1x2 D9x2 D3x2 A8x2 C1x2 A3x2 SCC1200G-082005 Page 8 D1x2 DETIAL A...
  • Page 13 ASSEMBLY INSTRUCTIONS SCC-1200G D2x6 C1x6 B1x6 D1x6 C1x6 D7x2 A4x6 Above shows STEP 5 D1x6 D6x2 assembled and completed SCC1200G-082005 Page 9...
  • Page 14 SCC-1200G ASSEMBLY INSTRUCTIONS CABLE CROSSOVER SETP-1 NOTE:DO NOT TIGHTEN NUTS AND BOLTS SECURELY NUTIL YOU HAVE COMPLETED ALL ASSEMBLY STEPS. Attach E Bottom Pillar Frame and F Bottom Pulley Frame to A Weight Stack Frame. Attach B Upright Pillar to E Bottom Pillar Frame.
  • Page 15 SCC-1200G ASSEMBLY INSTRUCTIONS Above shows STEP 6 assembled and completed SCC1200G-082005 Page 11...
