Il est recommandé d'installer le conduit de décharge avant de
procéder à l'installation de la hotte.
Avant d'exécuter les découpages, vérifier la disponibilité d'un
espace de passage suffisant dans le plafond ou le mur pour
le conduit d'évacuation.
Avant de sélectionner la hotte à installer, mesurer la hauteur
libre sous plafond et la hauteur maximum disponible sous la
hotte.
Pour éviter des détériorations et pour la propreté, placer un
épais matériau de recouvrement sur le plan de travail, la table
de cuisson ou la cuisinière.
1. Déconnecter la source de courant électrique.
2. Déterminer la méthode d'extraction à utiliser : décharge à
travers le mur ou le toit, ou recyclage.
3. Sélectionner une surface plane pour l'assemblage de la
hotte. Placer le matériau de protection sur cette surface.
AVERTISSEMENT
Risque du poids excessif
Utiliser deux ou plus de personnes pour déplacer et
installer la hotte de la cuisinière.
Le non-respect de cette instruction peut causer
une blessure au dos ou d'autre blessure.
4. À l'aide de deux personnes ou plus, soulever la hotte et la
poser sur la surface couverte. Incliner la hotte vers l'arrière et
ôter les filtres; les conserver à part.
Dépose des filters :
REMARQUE : Utiliser les 2 mains pour retirer les filtres; avec
une main, tirer et faire tourner le bouton et avec l'autre main,
maintenir le filtre pour l'empêcher de tomber.
Tirer le bouton vers l'avant de la hotte touten faisant
tourner le bouton dans le sens anti-horaire pour libérer la
tige de blocage.
Fiare glisser le filtre vers le bas pour le retirer de la rainure
de retenue avant.
5. Séparer les parties du cache-cheminée.
REMARQUE : Ne pas déjà enlever la feuille de plastique
destinée à recouvrir le cache-cheminée. Le cache-cheminée
protège la cheminée durant l'installation.
La cheminée de la hotte est expédiée assemblée; on doit la
démonter pour l'installation.
6. Séparer la section inférieure du cache-cheminée du support
de cheminée - enlever les deux vis Phillips en bas/à
l'extérieur du cache-cheminée.
7. Séparer la section supérieure du cache-cheminée du support
de cheminée - enlever les deux vis Phillips au sommet/à
l'extérieur du cache-cheminée.
8. Déterminer et marquer l'axe central de la hotte et de la table
de cuisson sur le plafond, en veillant à ce que la hotte soit
centrée au-dessus de la surface de cuisson.
9. Avec du ruban adhésif, fixer le gabarit (fourni dans
l'emballage du support de cheminée) au plafond, et marquer
la position des trous de montage, du trou de passage du
câble électrique et du conduit d'évacuation (le cas échéant).

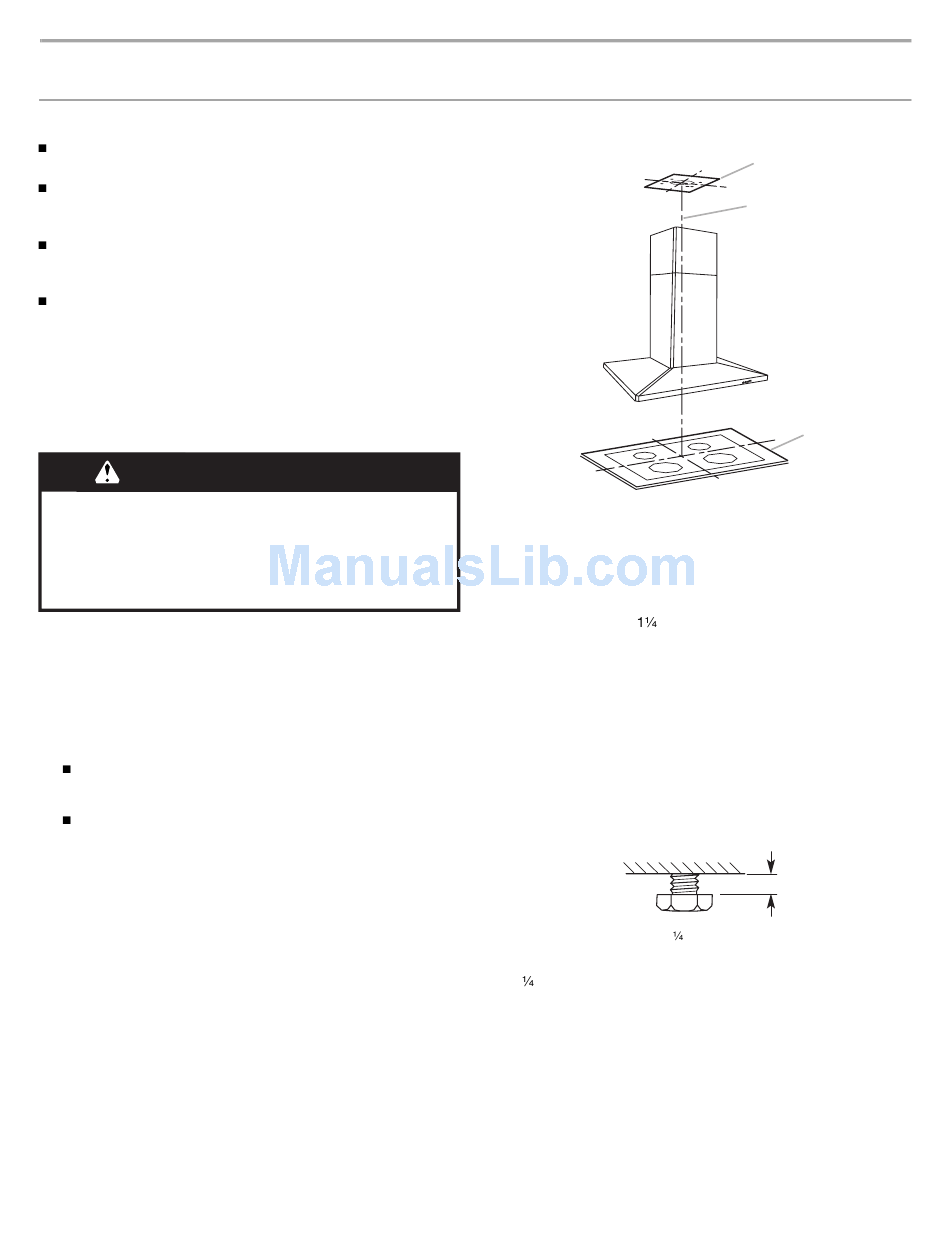

INSTRUCTIONS D'INSTALLATION

Préparation de l'emplacement
A. Gabarit collé au plafond
B. Axe central
C. Table de cuisson
10. Selon la méthode de fixation employée, percer les avant-
trous appropriés à travers les trous de montage du support
de cheminée.
11. Utiliser un foret de " ou 3 cm pour percer le trou de
passage du câble d'alimentation électrique.
12. Pour une configuration avec décharge de l'air à l'extérieur,
découper dans le plafond le trou de passage nécessaire pour
le conduit d'évacuation, et installer le circuit d'évacuation.
Voir la section "Exigences concernant l'évacuation".
13. Pour une configuration avec décharge de l'air à l'extérieur,
placer le clapet anti-reflux rond dans l'ouverture de sortie du
carter du moteur du ventilateur.
14. Placer dans les 4 avant-trous déjà percés les 4 vis (fournies
dans le sachet de pièces) de fixation au plafond du support
de cheminée. Laisser les têtes de vis en saillie d'environ
¼" (6,4 mm) par rapport au plafond.
A.
15. Faire passer un câble électrique à travers le trous de
1 " (3 cm) placés dans le plafond (veiller à respecter les
prescriptions du Code nationale de l'électricité et des codes
et règlements locaux). Il faut que la longueur des conducteurs
soit suffisante pour qu'il soit possible de réaliser la liaison
entre le tableau de distribution et la hotte, et les connexions
dans la boîte de connexion de la hotte.
16. Utiliser un calfeutrant pour assurer l'étanchéité au niveau de
chaque ouverture.
REMARQUE : Ne pas reconnecter la source de courant
électrique avant d'avoir complètement terminé l'installation.
A
B
C
A
" (6,4 mm)
