8. INSTALLAZIONE

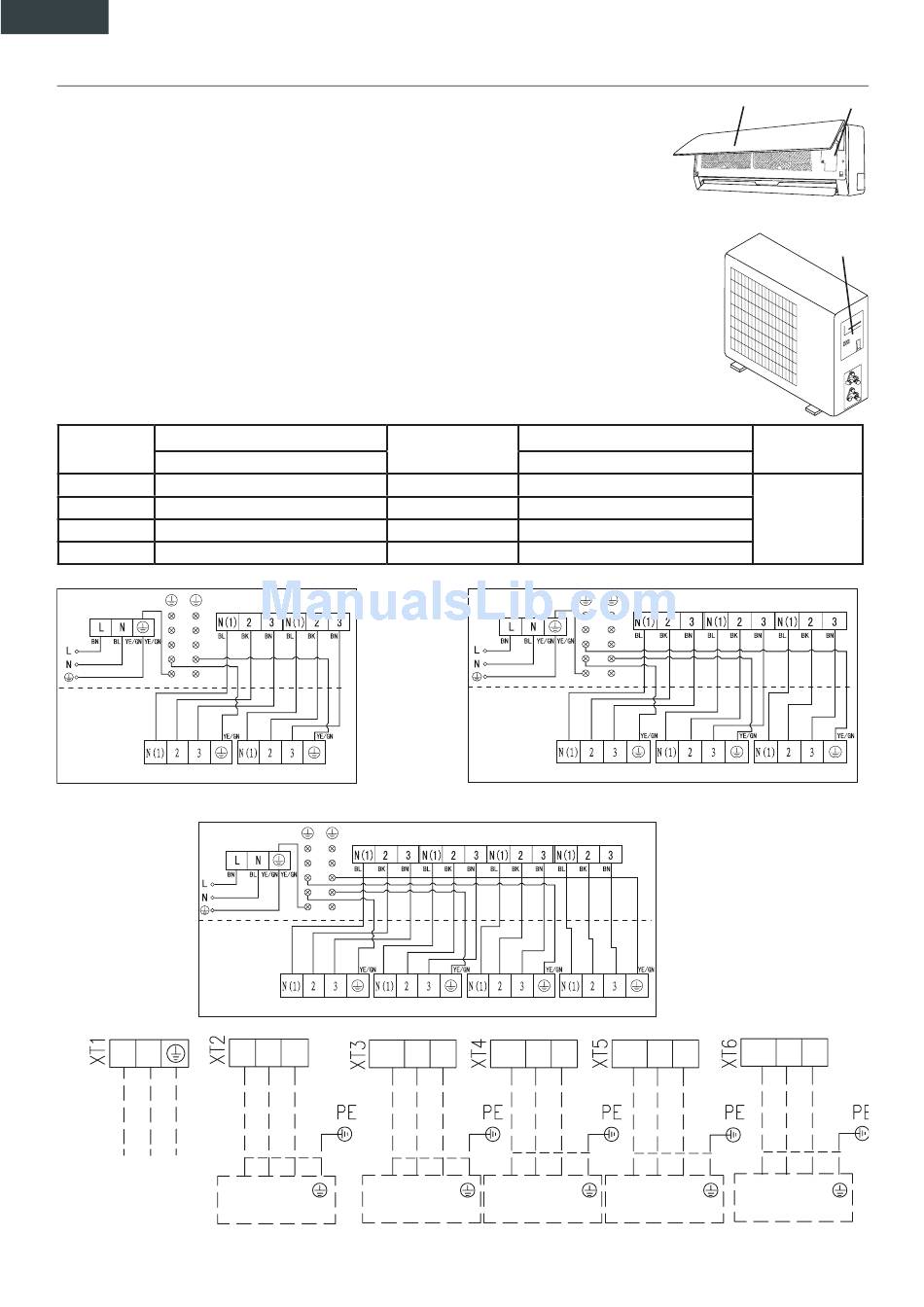

Connessioni elettriche
Collegare il cavo all'unità interna
1. Il cavo di collegamento dell'unità interna ed esterna dovrebbe essere di tipo H07RN-F.
2. Alzare il pannello dell'unità interna e rimuovere la vite, quindi rimuovere il coperchio.
3. Collegare i cavi secondo i loro contrassegni ai terminali.
4. Avvolgere i cavi dei terminali con nastro isolante, in modo che non si tocchino a vicenda.
Collegare il cavo all'unità esterna
1. Rimuovere il coperchio dell'unità esterna.
2. Collegare i cavi terminali in base ai numeri presenti sulla morsettiera dell'unità.
3. Per impedire l'ingresso di acqua isolare bene i cavi.
4. Fissare i cavi in modo che non vengano in contatto con parti elettriche o in metallo.
Specifiche Cavi
Cavo collegamento interna-esterna
Unità interne
2600 W
5300 W
5300 W
1 x 2 MULTI DC INVERTER
OUTDOOR UNIT
INDOOR UNITS
1 x 5 MULTI DC INVERTER
L N
POWER / ALIMENTAZIONE
TO OUTDOOR UNIT
15
Sezione
4 x 1,0 mm²
4 x 1,0 mm²
4 x 1,0 mm²
INDOOR A XT1 INDOOR B XT1
A B
1 x 4 MULTI DC INVERTER
OUTDOOR UNIT
INDOOR A XT1
INDOOR UNITS
A
2 3
N(1)
2 3
N(1)
INDOOR UNIT B INDOOR UNIT C INDOOR UNIT D INDOOR UNIT E
INDOOR UNIT A
Cavo collegamento alimentazione
Unità esterne
1 x 2 DC inverter
1 x 3 DC inverter
1 x 4 DC inverter
1 x 5 DC inverter
OUTDOOR UNIT
INDOOR UNITS
INDOOR B XT1 INDOOR C XT1 INDOOR D XT1
B C
2 3 2 3
N(1)
N(1)
2 3
2 3
N(1)
N(1)
Pannello frontale
UNITA' INTERNA
UNITA' ESTERNA
Sezione
3 x 2,5 mm²
3 x 4,0 mm²
3 x 4,0 mm²
3 x 6,0 mm²
1 x 3 MULTI DC INVERTER
INDOOR A XT1 INDOOR B XT1
A B
D
2 3
N(1) N(1)
2 3
N(1)
Morsettiera
Portello di accesso
morsettiera
Alimentazione
principale
All'esterna
INDOOR C XT1
C
2 3
2 3
N(1)
