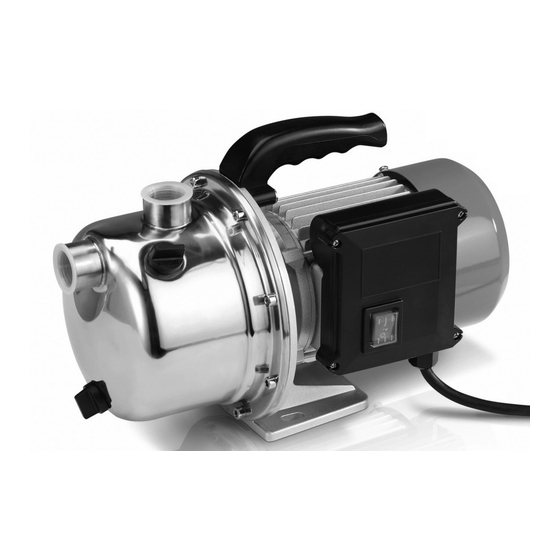

Garden pump set
Hide thumbs Also See for Set FGPA 1000 A1:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

FGP 1000 A1 (LB )
Garden Pump
Artikel-Nr.: 4180305
Ident-Nr.:
1101

Advertisement

Chapters

Table of Contents
loading

Related Manuals for FLORABEST Set FGPA 1000 A1

Summary of Contents for FLORABEST Set FGPA 1000 A1

  • Page 1 FGP 1000 A1 (LB ) Artikel-Nr.: 4180305 Garden Pump Ident-Nr.: 1101...
  • Page 2 Komponenten / Ersatzteile Position Artikel-Nr. Beschreibung 417118001001 Drain plug 417118001003 O-ring 417118001005 dust cover 417118001006 Valve Cover 417118001009 pump head 417118001010 O-ring 417118001011 outlet cover/venturi tube mit Venturidüse 417118001012 nut M8 417118001013 impeller 417118001014 Mechanical Seal 417118001015 O-ring 417118001016 Bracket Cover 417118001017 Water proof ring 417118001018...
  • Page 3 Garden Pump Set FGPA 1000 A1 F A C Garden Pump Set Gartenpumpen-Set Operation and Safety Notes Bedienungs- und Sicherheitshinweise Original operating instructions Originalbetriebsanleitung IAN 78961 Anleitung_4180305.indb 1 Anleitung_4180305.indb 1 18.09.12 10:34 18.09.12 10:34...
  • Page 4 Before reading, unfold the page containing the illustrations and familiarise yourself with all functions of the device. F A C Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut. GB/IE Operation and Safety Notes Page...
  • Page 5 - 3 - Anleitung_4180305.indb 3 Anleitung_4180305.indb 3 18.09.12 10:34 18.09.12 10:34...
  • Page 6 - 4 - Anleitung_4180305.indb 4 Anleitung_4180305.indb 4 18.09.12 10:35 18.09.12 10:35...

  • Page 7: Table Of Contents

    GB/IE Table of contents 1. Introduction ..............................6 2. Safety regulations ............................6 3. Layout and items supplied .......................... 7 4. Intended use ..............................7 5. Technical data ............................. 8 6. Operating instructions..........................8 7. Fitting the carry handle ..........................8 8.

  • Page 8: Introduction

    GB/IE • 1. Introduction Caution! In stagnant water bodies, garden ponds, swimming ponds and their surrounding areas Congratulations on your new purchase. the pump may only be used with an earth- You have decided in favor of a high-quality pro- leakage circuit breaker with an actuating ra- duct.

  • Page 9: Layout And Items Supplied

    GB/IE an or by ISC after-sales service personnel. 3.2 Items supplied • • Use only original spare parts. Open the packaging and take out the equip- • The pump must never run dry or be used ment with care. • when the intake line is fully closed.

  • Page 10: Technical Data

    GB/IE • The pumping of aggressive liquids (acid, 8. Fitting the suction hose alkali, silo seepage, etc.) and liquids with abrasive (emerizing) substances (sand) must Fit the suction hose as illustrated in Fig. 3. likewise be avoided. Make sure that the end of the adapter (Fig. 1/ Item 1 1) with the sealing ring (Fig.

  • Page 11: 1. Fitting A Pressure Pipe

    GB/IE • A leaking intake line will draw in air and 13. Cleaning and maintenance therefore not draw in any water. • • Take measures to prevent the intake of foreign The pump is largely maintenance-free. In or- bodies (sand, etc.). If necessary install a coar- der to ensure a long service life, however, we se filter.

  • Page 12: Storage

    GB/IE 15. Storage Store the equipment and accessories out of reach of children in a dark and dry place above free- For EU countries only zing. The ideal storage temperature is between 5 and Never place any electric power tools in your 30 °C.

  • Page 13: Troubleshooting Guide

    GB/IE 18. Troubleshooting guide Motor not running Cause Remedy - Power supply not connected - Check voltage supply - Impeller blocked, thermostat has switched off - Take pump apart and clean it Pump not priming Cause Remedy - Intake valve not in the water - Place intake valve in water - No water in the pump chamber - Fill pump housing with water...

  • Page 14: Declaration Of Conformity

    EU-direktivet og a cikkekhez az EU-irányvonal és Normák szerint a standarder for artikkel következő konformitást jelenti ki Lýsir uppfyllingu EU-reglna og annarra staðla vöru Gartenpumpe FGPA 1000 A1 (Florabest) 87/404/EC_2009/105/EC 2006/42/EC Annex IV 2005/32/EC_2009/125/EC Notifi...

  • Page 15: Warranty Certifi Cate

    GB/IE 20. Warranty certifi cate Dear Customer, All of our products undergo strict quality checks to ensure that they reach you in perfect condition. In the unlikely event that your device develops a fault, please contact our service department at the address shown on this guarantee card. Of course, if you would prefer to call us then we are also happy to offer our assistance under the service number prin- ted below.
  • Page 16 DE/AT/CH Inhaltsverzeichnis 1. Einleitung ..............................15 2. Sicherheitshinweise ..........................15 3. Gerätebeschreibung und Lieferumfang ....................16 4. Bestimmungsgemäße Verwendung ......................16 5. Technische Daten ............................17 6. Bedienungshinweise ..........................17 7. Montage des Tragegriffes ........................17 8. Montage des beiliegenden Saugschlauches ..................17 9.

  • Page 17: Einleitung

    DE/AT/CH 1. Einleitung elektrischen Schutzmaßnahmen vorhanden sind. • Warnung! Herzlichen Glückwunsch zum Kauf Ihres neuen An stehenden Gewässern, Garten- und Gerätes. Schwimmteichen und in deren Umgebung ist Sie haben sich damit für ein hochwertiges Produkt die Benutzung der Pumpe nur mit Fehlerstrom- entschieden.

  • Page 18: Gerätebeschreibung Und Lieferumfang

    DE/AT/CH und Einbaubestimmungen ist der Betreiber 1 1. Anschlussadapter ca. 33,3 mm (R1) AG und verantwortlich (Fragen Sie eventuell einen ca. 42 mm (R1 1/4) AG Elektrofachmann). 12. Dichtring • Folgeschäden durch eine Überflutung von 13. Rückschlagventil und Saugfi lter Räumen bei Störungen an der Pumpe hat der Benutzer durch geeignete Maßnahmen (z.B.

  • Page 19: Technische Daten

    DE/AT/CH Fördermedien 6. Bedienungshinweise Zur Förderung von klarem Wasser (Süßwasser), Regenwasser oder leichter Waschlauge/ Brauch- Grundsätzlich empfehlen wir die Verwendung wasser. eines Vorfi lters und einer Sauggarnitur mit Saugschlauch, Saugkorb und Rückschlagventil. • Die maximale Temperatur der Förderflüssigkeit Dadurch werden lange Wiederansaugzeiten und darf +35°C nicht überschreiten.

  • Page 20: Montage Einer Saugleitung

    DE/AT/CH 10. Montage einer Saugleitung 11. Montage einer Druckleitung • • Einen Saugschlauch (Kunststoffschlauch mind. Die Druckleitung (sollte mind. 19 mm (3/4”) 19 mm (3/4”) mit Spiralversteifung) direkt sein) muss direkt oder über einen Gewinde- oder mit einem Gewindenippel ca. 33,3 mm nippel ca.

  • Page 21: Reinigung Und Wartung

    DE/AT/CH 13. Reinigung und Wartung 14. Auswechseln der Netzleitung • Die Pumpe ist weitgehend wartungsfrei. Für eine lange Lebensdauer empfehlen wir je- Warnung! doch eine regelmäßige Kontrolle und Pflege. Das Gerät vom Netz trennen! Warnung! Bei defekter Netzleitung darf diese nur Vor jeder Wartung ist die Pumpe durch einen Elektro-Fachmann gewech- spannungsfrei zu schalten;...
  • Page 22 DE/AT/CH Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Haus- müll! Gemäß europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Um- setzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden. Recycling-Alternative zur Rücksendeaufforderung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigen-...

  • Page 23: Fehlersuchplan

    DE/AT/CH 18. Fehlersuchplan Kein Motorlauf Ursache Beheben - Netzspannung fehlt - Spannung überprüfen - Pumpenrad blockiert, Thermowächter hat ab- - Pumpe zerlegen und reinigen geschaltet Pumpe saugt nicht an Ursache Beheben - Saugventil nicht im Wasser - Saugventil im Wasser anbringen - Pumpenraum ohne Wasser - Wasser in Pumpengehäuse füllen - Luft in der Saugleitung...

  • Page 24: Konformitätserklärung

    EU-direktivet og a cikkekhez az EU-irányvonal és Normák szerint a standarder for artikkel következő konformitást jelenti ki Lýsir uppfyllingu EU-reglna og annarra staðla vöru Gartenpumpe FGPA 1000 A1 (Florabest) 87/404/EC_2009/105/EC 2006/42/EC Annex IV 2005/32/EC_2009/125/EC Notifi...

  • Page 25: Garantieurkunde

    DE/AT/CH 20. Garantieurkunde Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gern stehen wir Ihnen auch telefonisch über die unten angegebene Serviceruf- nummer zur Verfügung.
  • Page 26 - 24 - Anleitung_4180305.indb 24 Anleitung_4180305.indb 24 18.09.12 10:35 18.09.12 10:35...
  • Page 27 - 25 - Anleitung_4180305.indb 25 Anleitung_4180305.indb 25 18.09.12 10:35 18.09.12 10:35...
  • Page 28 IAN: 78961 FGPA 1000 A1 Einhell Germany AG Wiesenweg 22 D-94405 Landau/Isar Last Information Update · Stand der Informationen: 10/2012 · Ident.-No.: 41.803.05 102012 - 6 IAN 78961 Anleitung_4180305.indb 26 Anleitung_4180305.indb 26 18.09.12 10:35 18.09.12 10:35...
