Zusammenbau des Ergometers

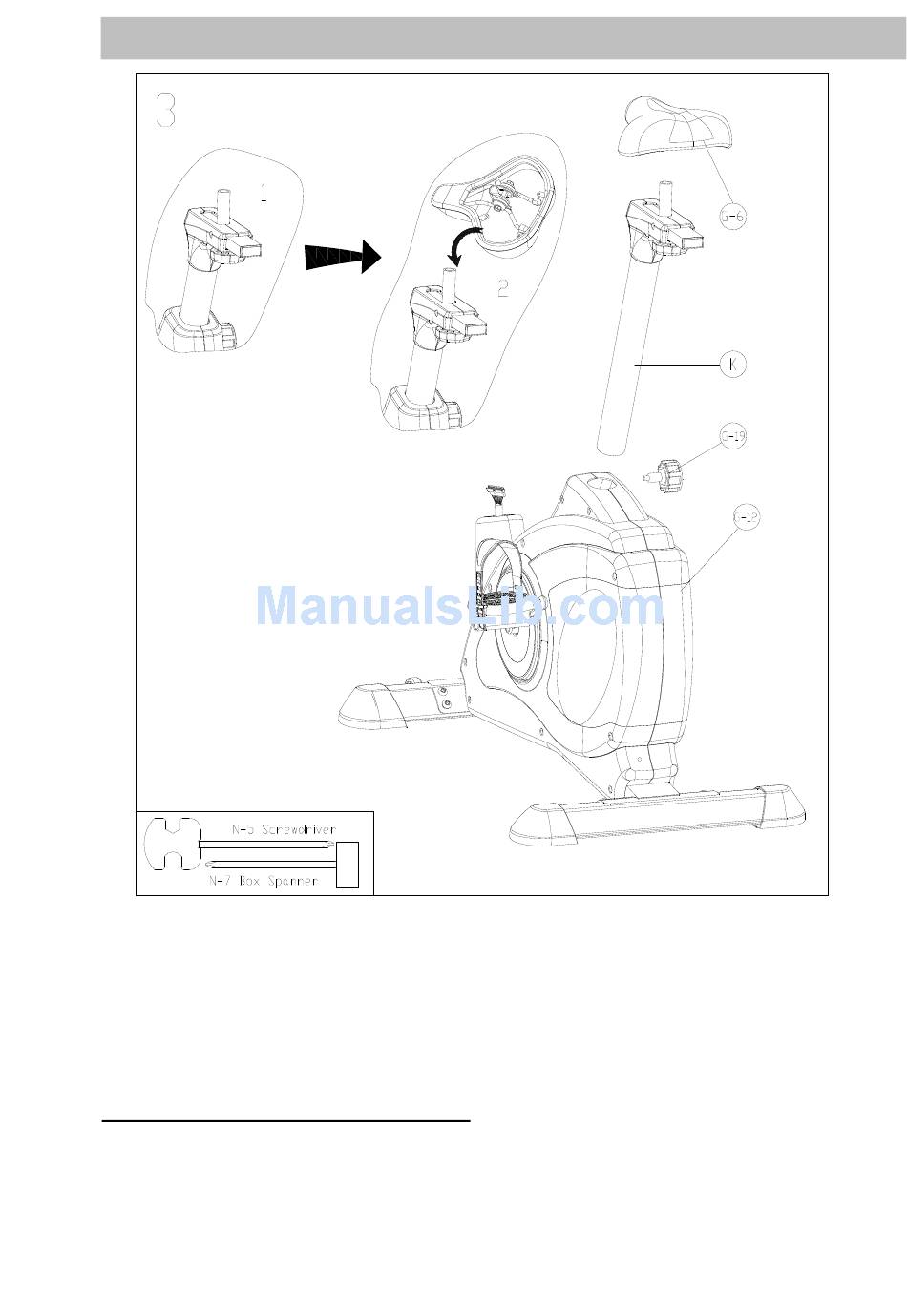

Schritt 3: Sattelmontage
Montieren Sie den Sattel (G-6) oben auf der Sattelstütze (K) wie abgebildet.
Der Sattel ist in der Horizontalen stufenlos verstellbar und kann somit auch der Arm- und Beinlänge
angepasst werden. Hierzu Schraubenkopf des Feststellers (L-3) bis zum Gewindeende
herausdrehen und herausziehen, Sattelverstellung in die gewünschte Position schieben und
Schraubenkopf wieder fest anziehen. Schieben Sie die Sattelstütze (K) in den Hauptrahmen (G-12).
Wählen Sie eine Höhe (diese ist später je nach Körpergröße veränderbar), und arretieren Sie die
Sattelstütze (K) entsprechend mit Hilfe des Feststellers (G-19).
Ziehen Sie die Verbindungen gut an, um spätere Unfälle durch einen losen Sattel zu vermeiden.
Bedienung des Feststellers (Teil-Nr.: G-19)
Schraubenkopf einige Gewindegänge herausdrehen und herausziehen. Sattelstütze in die
gewünschte Position schieben. Der Einstellknopf muss in eine der gebohrten Löcher einrasten.
Schraubenkopf fest anziehen. Beachten Sie immer die Markierungen für die maximalen
Einstellpositionen, ziehen Sie z. B. nie das Sattelstützrohr weiter heraus als es die angebrachte
Markierung maximal erlaubt. Die Sitzhöhe ist korrekt, wenn das Knie, bei senkrecht nach unten
stehendem Pedal und parallel zum Boden stehenden Fuß, leicht angewinkelt ist.
