83100711.qxd
21.06.01

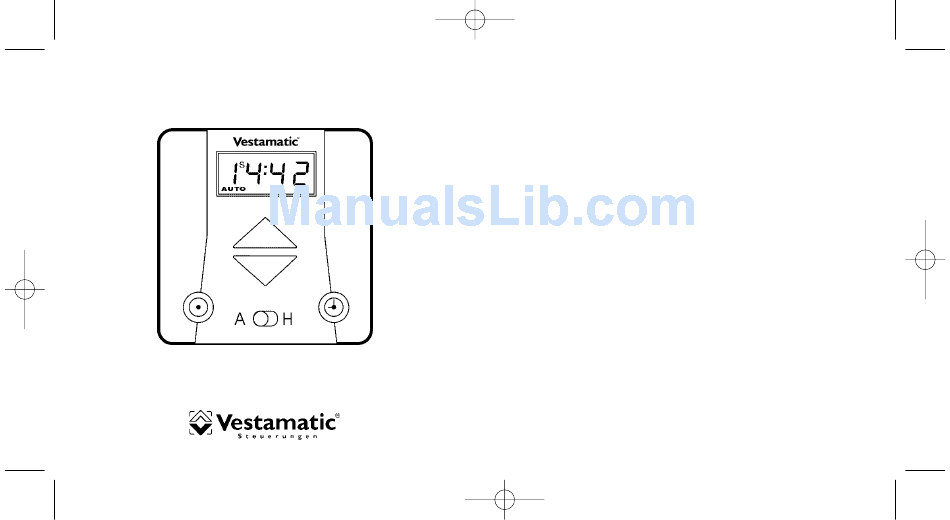

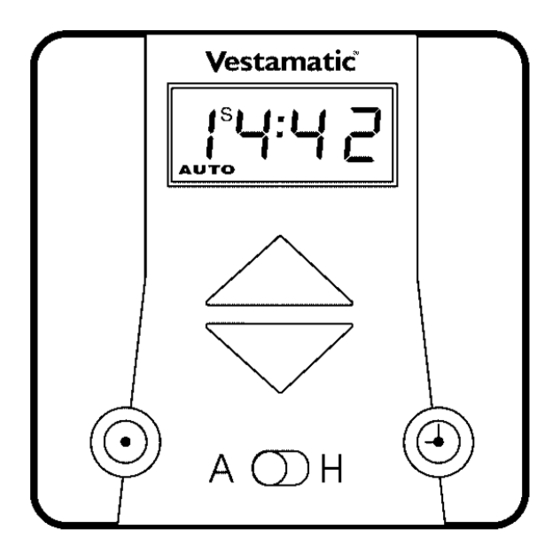

Rolltec Plus 500
Montage- und Bedienungsanleitung
Installation and Operating Instructions
06:00
Seite 1
Der Kauf der Rolladensteuerung Vestamatic Rolltec Plus 500 war eine gute
Entscheidung. Sie haben damit ein hochwertiges Produkt erworben. Es verfügt über
eine Vielzahl sinnvoller Programmiermöglichkeiten und wird nach höchsten
Qualitätsanforderungen hergestellt. Das garantiert Ihnen eine optimale Ausnutzung
und hohe Zuverlässigkeit. Nehmen Sie sich bitte etwas Zeit und lesen diese Bedie-
nungsanleitung vor der Inbetriebnahme. Wir haben uns bemüht, die Programmier-
anweisungen so verständlich wie möglich zu gestalten.
Sicherheitshinweise
· Die Steuerung ist sofort auf Beschädigungen zu prüfen, im Falle der Beschädi-
gung darf das Gerät keinesfalls in Betrieb genommen werden. Sollte ein Trans-
portschaden vorliegen, so ist unverzüglich der Lieferant zu informieren.
· Beachten Sie, dass die Rolladensteuerung Vestamatic Rolltec Plus 500
zum Betrieb eine Betriebsspannung von 230 VW, 50 Hz benötigt. Beauftragen Sie
mit der Installation und der Einstellung der DIP-Schalter auf der Geräterückseite
bitte einen Elektrofachbetrieb.
· Die Steuerung ist nur für den sachgemäßen Gebrauch (wie in der Bedienungs-
anleitung beschrieben) bestimmt. Änderungen oder Modifikationen dürfen nicht
vorgenommen werden, da ansonsten jeglicher Gewährleistungsanspruch entfällt.
· Wenn anzunehmen ist, dass ein gefahrloser Betrieb der Steuerung nicht gewähr-
leistet ist, so ist diese unverzüglich außer Betrieb zu nehmen und gegen unbe-
absichtigten Betrieb zu sichern. Dasselbe gilt, wenn Arbeiten an den Fenstern
oder Rolladen durchgeführt werden, an welchen diese Steuerung betrieben wird.
D
Advertisement
Chapters
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Vestamatic Rolltec Plus 500
Summary of Contents for Vestamatic Rolltec Plus 500
- Page 1 83100711.qxd 21.06.01 06:00 Seite 1 Der Kauf der Rolladensteuerung Vestamatic Rolltec Plus 500 war eine gute Rolltec Plus 500 Entscheidung. Sie haben damit ein hochwertiges Produkt erworben. Es verfügt über eine Vielzahl sinnvoller Programmiermöglichkeiten und wird nach höchsten Qualitätsanforderungen hergestellt. Das garantiert Ihnen eine optimale Ausnutzung und hohe Zuverlässigkeit.
- Page 2 83100711.qxd 21.06.01 06:00 Seite 3 Kurzinformation / Short description Detaillierte Angaben und Programmierhinweise finden Sie auf den folgenden Seiten. Please find details and programming instructions on the following pages. A Reset-Taste B Sommer-/Winterzeit C Tageszeit D Auffahrzeit E Abfahrzeit Nach erfolgter Installation die Abdeckhaube Entspricht die momentane Einstellung nicht 1.
-
Page 3: Table Of Contents
83100711.qxd 21.06.01 06:00 Seite 5 Inhalt Inhalt Einleitung Allgemeines Seite 5 Fehlersuchanleitung Seite 24 Hand-Steuerung Seite 6 Automatik-Steuerung Seite 7 Installation Hinweise für den Elektrofachbetrieb Seite 25 – 26 Montageanleitung / Technische Daten Seite 27 Programmierung Allgemeines Seite 8 Anschlussplan Seite 28 der Grund- Sommer-/Winterzeit... -
Page 4: Hand-Steuerung
06:00 Seite 7 Allgemeines Einleitung Einleitung Hand-Steuerung Der Lieferumfang der Rolladensteuerung Vestamatic Rolltec Plus 500 Die Rolladensteuerung Vestamatic Rolltec Plus 500 verfügt über besteht aus: einen Wahlschalter, der die Auswahl Hand-Steuerung (H) oder Auto- matik-Steuerung (A) regelt. 1. Abdeckhaube 2. Grundgehäuse Um die Hand-Steuerung zu aktivieren, Wahlschalter auf (H) stellen (ganz nach rechts schieben bis zum „Klick“). -
Page 5: Automatik-Steuerung
Zeiten hoch und runter. Es ist aber auch Wichtig: Beachten Sie bitte, dass sich die Rolladensteuerung weiterhin möglich, den Rolladen außerhalb der programmierten Vestamatic Rolltec Plus 500 bei Netzausfall nicht program- Zeiten durch Drücken der Auf-Taste bzw. Ab-Taste hoch bzw. runter mieren lässt. - Page 6 83100711.qxd 21.06.01 06:00 Seite 11 Sommer-/Winterzeit Grundfunktionen Grundfunktionen Tageszeit Im Display sehen Sie, welche Zeit eingestellt ist. Zur Einstellung der aktuellen Tageszeit bedienen Sie sich der Tasten- kombination aus Stell-Taste und Uhr-Taste. Das (S) oben links im Display steht für Sommerzeit. Die Einstellung kann wie folgt durchgeführt werden: (0S9:0ß0) 1.
-
Page 7: Hinweis
Seite 13 Hinweis Grundfunktionen Grundfunktionen Auffahrzeit Ausgeliefert wird die Rolladensteuerung Vestamatic Rolltec Plus 500 Zur Einstellung der Auffahrzeit bedienen Sie sich der Tastenkombina- mit einer werksseitigen Einstellung folgender Auf- bzw. Abfahrzeiten tion aus Stell-Taste und Auf-Taste. (Tag-Funktion ist aktiv): Die Einstellung kann wie folgt durchgeführt werden: ·... -
Page 8: Abfahrzeit
83100711.qxd 21.06.01 06:00 Seite 15 Abfahrzeit Grundfunktionen Grundfunktionen Zufallsgenerator Zur Einstellung der Abfahrzeit bedienen Sie sich der Tastenkombina- Der Zufallsgenerator erzeugt eine sogenannte Zufallszeit. Sie bewirkt, tion aus Stell-Taste und Ab-Taste. dass der Rolladen mit einer Abweichung von bis zu +/-15 Minuten von den zuvor programmierten Zeiten(*) hoch- bzw. - Page 9 83100711.qxd 21.06.01 06:00 Seite 17 Wochen-Funktion Sonderfunktionen Sonderfunktionen Astro-Funktion Die Wochen-Funktion ermöglicht es Ihnen, für jeden Tag der Woche Die Astro-Funktion ist im Prinzip ein elektronischer Kalender. In Ab- eine andere Auf- bzw. Abfahrzeit zu programmieren. hängigkeit aller gespeicherten Sonnenauf- und Sonnenuntergangs- Um die Wochen-Funktion zu aktivieren, müssen die DIP-Schalter auf zeiten wird so –...
- Page 10 83100711.qxd 21.06.01 06:00 Seite 19 Astro-Funktion Sonderfunktionen Sonderfunktionen Astro-Funktion Merke: Aktivierung der Astro-Funktion und Einstellung der aktuellen Kalen- derwoche erfolgen in einem Programmierschritt. Liegt die programmierte Auffahrzeit vor der Sonnenaufgangszeit, fährt der Rolladen zur Sonnenaufgangszeit hoch. Drücken Sie zuerst die Stell-Taste (gedrückt halten) und danach 2 x die Tag-Taste.
-
Page 11: Funktionen Astro-Funktion - Einstellung Brd
83100711.qxd 21.06.01 06:00 Seite 21 Astro-Funktion / Fahrzeitkorrektur Sonderfunktionen Sonderfunktionen Astro-Funktion – Einstellung BRD Schaltungsverlauf im Laufe eines Jahres, unter Berücksichtigung von Sommer-/ DIP 2 DIP 3 DIP 4 DIP 5 Gebiet Winterzeit, bei einer vorgewählten Auffahrzeit von 6§= Uhr und einer Abfahrzeit von 19§= Uhr. -
Page 12: Astro-Funktion - Einstellung Europa
83100711.qxd 21.06.01 06:00 Seite 23 Astro-Funktion – Einstellung Europa Sonderfunktionen Sonderfunktionen Wende-Funktion Die Wende-Funktion bewirkt, dass der Rolladen, nachdem er zur DIP 2 DIP 3 DIP 4 DIP 5 Gebiet programmierten Zeit automatisch runtergefahren ist, für kurze Zeit wieder hochfährt (z.B. zur Belüftung oder als Öffnung für Haustiere). Skandinavien Die Wendezeit ist über die DIP-Schalter 7 und 8 einstellbar und wird nur im Automatikbetrieb zu den programmierten Tages-, Wochen- und... -
Page 13: Beispiel Einstellung Dip-Schalter
83100711.qxd 21.06.01 06:00 Seite 25 Beispiel Einstellung DIP-Schalter Sonderfunktionen Fehlersuchanleitung Die nachfolgende Tabelle zeigt die verschiedenen Einstellmöglichkeiten. Der Rolladen fährt nicht automatisch hoch und runter. Die Stellung von S1 entscheidet, ob die Tages- oder die Wochen- Funktion gewählt wurde. · Ist die Spannungsversorgung gewährleistet? (Bei Stromausfall blinkt das Display) Werksseitige Tag-Funktion (S1 = OFF) -
Page 14: Installation Hinweise Für Den Elektrofachbetrieb
83100711.qxd 21.06.01 06:00 Seite 27 Hinweise für den Elektrofachbetrieb Installation Installation Hinweise für den Elektrofachbetrieb Einbau und Grundeinstellungen: Wichtig: Eine parallele Ansteuerung von mehreren Rolladen- Antriebsmotoren lässt sich nur über Trennrelais bzw. Grup- 1. Betriebsspannung abschalten. pensteuergeräte realisieren. Bei einem Stromausfall ändert sich der Display-Kontrast. 2. -
Page 15: Montageanleitung / Technische Daten
83100711.qxd 21.06.01 06:00 Seite 29 Montageanleitung / Technische Daten Installation Installation Anschlussplan Montageanleitung Technische Daten Betriebsspannung: 230 VW, 50 Hz Leistungsaufnahme: Ausgang: 230 VW, 50 Hz Schaltleistung: 3 A, 230 VW, cos f > 0,8 Schaltzeit: 120 Sekunden Betriebstemperaturbereich: 0 – 40 °C Schutzart: IP 40 Dieses Gerät enthält eine schadstoffhaltige Batterie. -
Page 16: Übersicht Bedienungselemente
83100711.qxd 21.06.01 06:00 Seite 31 Anschlussbild Übersicht Bedienungselemente Vestamatic Rolltec Plus 500 Vestamatic Rolltec Plus 500 - 29 - - 30 -... - Page 17 If there is damage due to the shipping, please notify the supplier immediately. · Please note that the Vestamatic Rolltec Plus 500 roller shutter control re- quires an operating voltage of 230 VW, 50 Hz. Make sure to contact a professional electrician for the installation as well as for the setting of the DIP switches on the rear panel of the device.
- Page 18 83100711.qxd 21.06.01 06:00 Seite 35 Contents Contents Introduction General page 35 Troubleshooting page 54 Manual mode page 36 Automatic mode page 37 Installation Notes for professional electricians page 55 – 56 Installation instructions / Technical data page 57 Programming General page 38 Wiring diagram page 58...
-
Page 19: Manual Mode
Introduction Introduction Manual mode The delivery extent of the Vestamatic Rolltec Plus 500 roller shutter The Vestamatic Rolltec Plus 500 roller shutter control features a control includes the following items: selector switch with which manual mode (H) or automatic mode (A) can be selected. -
Page 20: Automatic Mode
55 to 58), you can start programming. The automatic mode is now activated and the roller shutter will move Important: Please note that the Vestamatic Rolltec Plus 500 roller up and down at the programmed times. Regardless of the pro-... -
Page 21: Functions Current Time
83100711.qxd 21.06.01 06:00 Seite 41 Summer/winter time Basic functions Basic functions Current time The display will indicate which time has been set. By operating the combination of set and time button you can set the current time. The (S) in the upper left hand corner of the display stands for summer time. -
Page 22: Up Time
Basic functions Basic functions Up time The Vestamatic Rolltec Plus 500 roller shutter control is delivered with By operating the combination of set and up button you can set the up the following manufacturer’s default up and down times (day function time. -
Page 23: Down Time
83100711.qxd 21.06.01 06:00 Seite 45 Down time Basic functions Basic functions Random generator By operating the combination of set and down button you can set the The random generator generates the so-called random time which down time. causes the roller shutters to move up or down with a deviation of +/-15 minutes to the previously programmed times(*). - Page 24 83100711.qxd 21.06.01 06:00 Seite 47 Week function Special functions Special functions Astro function The week function enables you to program a particular up and down The Astro function is basically an electronical calendar. Depending time for each individual day of the week. on the stored sunrise and sunset times, the up or down times are In order to activate the week function, all DIP switches in the rear of automatically corrected under consideration of the geographical loca-...
- Page 25 83100711.qxd 21.06.01 06:00 Seite 49 Astro function Special functions Special functions Astro function Note: Activating the Astro function and setting the current calendar week will be performed in one programming step. If the up time is programmed before sunrise, the roller shutter moves up at sunrise.
- Page 26 83100711.qxd 21.06.01 06:00 Seite 51 Special functions Special functions Astro function – Germany Astro function / Run time correction Below the switching sequence is presented in the course of an entire year under con- DIP 2 DIP 3 DIP 4 DIP 5 Area sideration of summer/winter time, at an up time preset at 6:30 and a down time preset...
-
Page 27: Astro Function - Europe
83100711.qxd 21.06.01 06:00 Seite 53 Astro function – Europe Special functions Special functions Reverse function After the roller shutter has moved down automatically at the pro- DIP 2 DIP 3 DIP 4 DIP 5 Area grammed time, the reverse function causes the roller shutter to shortly move up shortly for airing purposes or to let pets go outside. -
Page 28: Example For Dip Switch Setting
83100711.qxd 21.06.01 06:00 Seite 55 Example for DIP switch setting Special functions Troubleshooting The table below shows the various setting options. The position of S1 The roller shutter does not move up and down automatically. determines whether day or week function was selected. ·... -
Page 29: Installation Notes For Professional Electricians
83100711.qxd 21.06.01 06:00 Seite 57 Notes for professional electricians Installation Installation Notes for professional electricians Installation and basic settings: Important: Parallel control of several roller shutter drive motors can only be implemented by means of isolating relays or 1. Switch off the power supply. group control devices. -
Page 30: Installation Instructions / Technical Data
83100711.qxd 21.06.01 06:00 Seite 59 Installation instructions / Technical data Installation Installation Wiring diagram Installation instructions Technical data Power supply: 230 VW, 50 Hz Rated power: Output: 230 VW, 50 Hz Maximum load: 3 A, 230 VW, cos f > 0.8 Switching time: 120 seconds Operating temperature: 0 °C (32 °F) to +40 °C (104 °F) - Page 31 83100711.qxd 21.06.01 06:00 Seite 61 Notizen / Notes Übersicht Bedienungselemente / Overview operating elements Vestamatic Rolltec Plus 500...
- Page 32 83100711.qxd 21.06.01 06:00 Seite 63 Anschlussbild / Wiring diagram Vestamatic Rolltec Plus 500...
