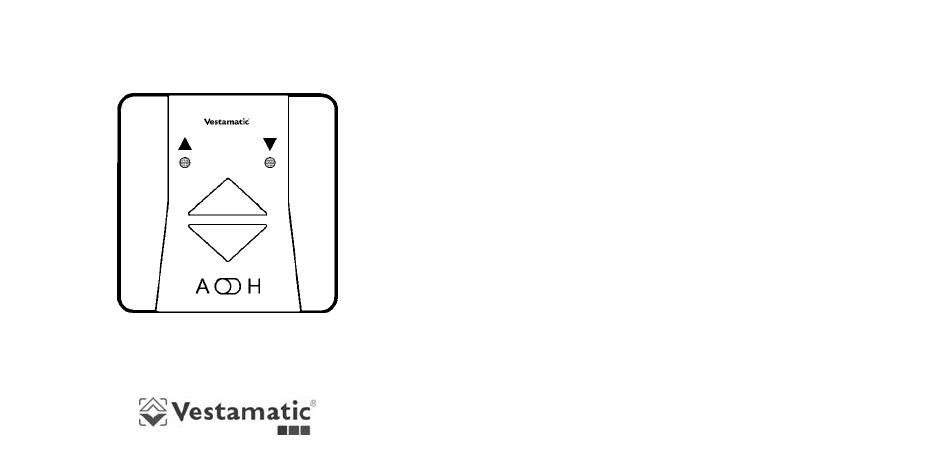

VestaLogo 500
Montage- und Bedienungsanleitung
Installation and Operating Instructions
Der Kauf der Rolladensteuerung Vestamatic VestaLogo 500 war eine gute Ent-
scheidung. Sie haben damit ein hochwertiges Produkt erworben. Es verfügt über
sinnvolle Programmiermöglichkeiten und wird nach höchsten Qualitätsanforderun-
gen hergestellt. Das garantiert Ihnen eine optimale Ausnutzung und hohe Zuver-
lässigkeit. Nehmen Sie sich bitte etwas Zeit und lesen diese Bedienungsanleitung
vor der Inbetriebnahme. Wir haben uns bemüht, die Programmieranweisungen so
verständlich wie möglich zu gestalten.
Sicherheitshinweise
· Die Steuerung ist sofort auf Beschädigungen zu prüfen, im Falle der Beschädi-
gung darf das Gerät keinesfalls in Betrieb genommen werden. Sollte ein Trans-
portschaden vorliegen, so ist unverzüglich der Lieferant zu informieren.
· Beachten Sie, dass die Rolladensteuerung zum Betrieb eine Betriebsspannung
von 230 VW, 50 Hz benötigt. Beauftragen Sie mit der Installation bitte einen Elek-
trofachbetrieb.
· Die Steuerung ist nur für den sachgemäßen Gebrauch (wie in der Bedienungs-
anleitung beschrieben) bestimmt. Änderungen oder Modifikationen dürfen nicht
vorgenommen werden, da ansonsten jeglicher Gewährleistungsanspruch entfällt.
· Wenn anzunehmen ist, dass ein gefahrloser Betrieb der Steuerung nicht gewähr-
leistet ist, so ist diese unverzüglich außer Betrieb zu nehmen und gegen unbe-
absichtigten Betrieb zu sichern. Dasselbe gilt, wenn Arbeiten an den Fenstern
oder den Rolladen durchgeführt werden, an welchen diese Steuerung betrieben
wird.
D
