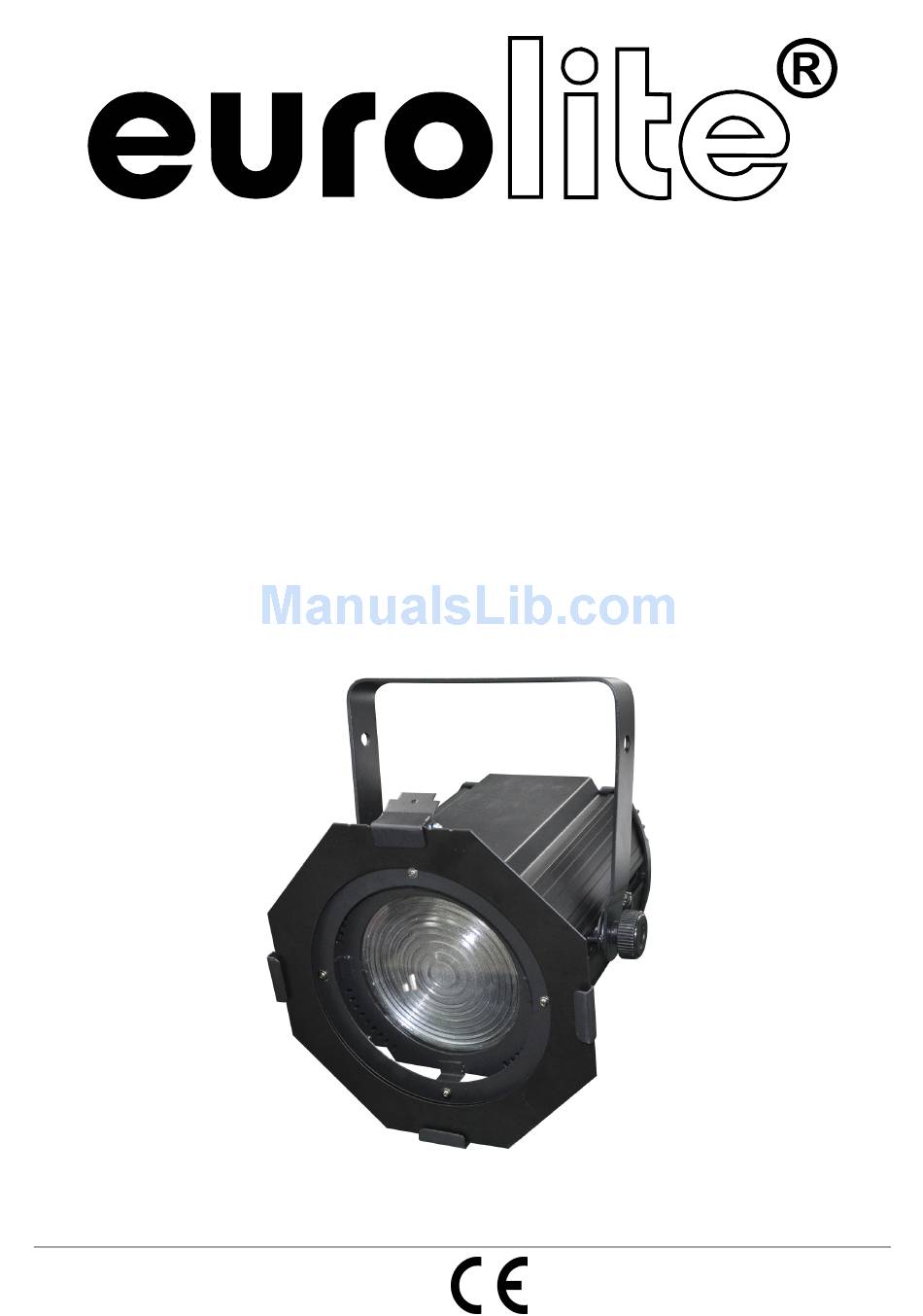

- Page 1 BEDIENUNGSANLEITUNG USER MANUAL LED THA-50F COB 3200K Theater Spot © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Page 2: Table Of Contents
Diese Bedienungsanleitung gilt für die Artikelnummer 41602100 This user manual is valid for the article numbers 41602100 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/24 00068811.DOC, Version 1.0... -
Page 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE LED THA-50F COB 3200K Theater-Scheinwerfer entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Page 4 Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat! Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.
-
Page 5: Bestimmungsgemäße Verwendung
BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Produkt ist nur für den Anschluss an 230 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. Dieses Gerät ist für professionelle Anwendungen, z. -
Page 6: Gerätebeschreibung
GERÄTEBESCHREIBUNG Features Profi-COB-Theaterscheinwerfer mit leistungsstarker 50-W-LED • Funktionen: Dimmer, Strobe-Effekt, Master/Slave-Betrieb • Verschiedene Dimmerkurven einstellbar • Manueller Zoom • Farbtemperatur 3200 K • Kompaktes und formschönes Gehäuse • Haltebügel zur Montage auf einem Stativ oder an einer Traverse • Mit Farbfilterrahmen •... -
Page 7: Installation
INSTALLATION Überkopfmontage LEBENSGEFAHR! Bei der Installation sind insbesondere die Bestimmungen der BGV C1 und EN 60598-2-17 zu beachten! Die Installation darf nur vom autorisierten Fachhandel ausgeführt werden! Die Aufhängevorrichtungen des Gerätes muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann. -
Page 8: Anschluss Ans Netz
Es dürfen nur Sicherungsseile und Schnellverbindungsglieder gemäß DIN 56927, Schäkel gemäß DIN EN 1677-1 und BGV C1 Kettbiner eingesetzt werden. Die Fangseile, Schnellverbindungsglieder, Schäkel und Kettbiner müssen auf Grundlage der aktuellsten Arbeitsschutzbestimmungen (z. B. BGV C1, BGI 810-3) ausreichend dimensioniert sein und korrekt angewendet werden. Bitte beachten Sie: Bei Überkopfmontage in öffentlichen bzw. -
Page 9: Anschluss An Den Dmx-512 Controller / Verbindung Gerät - Gerät
Das Gerät hat zwei Betriebsarten. Es kann entweder im Standalone- oder im DMX-gesteuerten Modus betrieben werden. Standalone-Modus Der LED THA-50F COB 3200K Theater-Scheinwerfer lässt sich im Standalone-Betrieb ohne Controller einsetzen. Trennen Sie dazu den EUROLITE LED THA-50F COB 3200K Theater-Scheinwerfer vom Controller. 9/24 00068811.DOC, Version 1.0... -
Page 10: Control Board
Control Board Das Control Board bietet mehrere Möglichkeiten: so lassen sich z. B. die DMX-Startadresse eingeben oder die Helligkeit einstellen. Durch Drücken der MODE-Taste können Sie sich im Hauptmenü bewegen. Durch Drücken der ENTER- Taste können Sie sich im Auswahl-Menü bewegen und diese bestätigen. Durch Drücken der UP-/DOWN- Tasten können Sie die Auswahl verändern. -
Page 11: Master / Slave Modus
Master / Slave Modus Im Master/Slave-Betrieb lassen sich mehrere Geräte synchronisieren, die dann von einem Mastergerät gesteuert werden. An der Rückseite des LED THA-50F COB 3200K Theater-Scheinwerfers befindet sich eine XLR- Einbaubuchse (DMX OUT) und ein XLR-Einbaustecker (DMX IN), über die sich die Geräte miteinander verbinden lassen. -
Page 12: Reinigung Und Wartung
Steuerkanal 3 - Dimmerkurven Decimal Hexad. Percentage Eigenschaft 0 15 00 0F 0% 6% Dimmerkurve aus Control Board Einstellung 16 45 10 2D 6% 18% Lineare Dimmerkurve, Ansprechverhalten Halogenlampe 46 75 2E 4B 18% 29% Exponentiale Dimmerkurve, Ansprechverhalten Halogenlampe 76 105 4C 69 30% 41% Umgekehrt exponentiale Dimmerkurve, Ansprechverhalten... -
Page 13: Sicherungswechsel
Sicherungswechsel Wenn die Feinsicherung des Gerätes defekt ist, darf diese nur durch eine Sicherung gleichen Typs ersetzt werden. Vor dem Sicherungswechsel ist das Gerät allpolig von der Netzspannung zu trennen (Netzstecker ziehen). Vorgehensweise: Schritt 1: Drehen Sie den Sicherungshalter mit einem passenden Schraubendreher aus dem Gehäuse (gegen den Uhrzeigersinn). -
Page 14: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED THA-50F COB 3200K theater spot. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. - Page 15 If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it on immediately. The arising condensation water might damage your device. Leave the device switched off until it has reached room temperature. Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer.
-
Page 16: Operating Determinations
OPERATING DETERMINATIONS This device is a lighting effect for creating decorative effects. This product is only allowed to be operated with an alternating voltage of 230 V, 50 Hz and was designed for indoor use only. This device is designed for professional use, e.g. on stages, in discotheques, theatres etc. Lighting effects are not designed for permanent operation. -
Page 17: Description
DESCRIPTION Features Professional COB theater spot with powerful 50 W LED • Functions: dimmer, strobe effect, Master/Slave operation • Different dimmer curves adjustable • Manually adjustable zoom • Color temperature 3200 K • Compact housing in a beautiful design • Mounting bracket for installation on a stand or a crossbeam •... -
Page 18: Installation
INSTALLATION Overhead rigging DANGER TO LIFE! Please consider the EN 60598-2-17and the respective national standards during the installation! The installation must only be carried out by an authorized dealer! The installation of the device has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming deformation. -
Page 19: Connection With The Mains
dimensioned and used correctly in accordance with the latest industrial safety regulations (e. g. BGV C1, BGI 810-3). Please note: for overhead rigging in public or industrial areas, a series of safety instructions have to be followed that this manual can only give in part. The operator must therefore inform himself on the current safety instructions and consider them. -
Page 20: Dmx-512 Connection / Connection Between Fixtures
Signal (–) and Signal (+) in the DMX-output of the last fixture. OPERATION After you connected the device to the mains, the LED THA-50F COB 3200K theater spot starts running. The display lights up and you can choose the desired mode via the buttons MODE, ENTER, UP, DOWN. -
Page 21: Control Board
Control Board The Control Board offers several features: you can simply set the starting address or the brightness. Browse through the main menu by pressing MODE. You can browse through the selection menu and confirm your choice by pressing ENTER. You can change the selection by pressing UP or DOWN. The functions provided are described in the following sections. -
Page 22: Master/Slave-Operation
The master/slave-operation enables that several devices can be synchronized and controlled by one master- device. On the rear of the LED THA-50F COB 3200K theater spot you can find an XLR-jack (DMX Out) and an XLR- plug (DMX In), which can be used for connecting several devices. -
Page 23: Cleaning And Maintenance
Control-channel 3 - Dimmer curves Decimal Hexad. Percentage Feature 0 15 00 0F 0% 6% Control Board setting dimmer curve 16 45 10 2D 6% 18% Linear dimmer curve, response characteristics of halogen lamp 46 75 2E 4B 18% 29% Square dimmer curve, response characteristics of halogen lamp 76 105 4C 69... -
Page 24: Replacing The Fuse
Replacing the fuse If the fine-wire fuse of the device fuses, only replace the fuse by a fuse of same type and rating. Before replacing the fuse, unplug mains lead. Procedure: Step 1: Unscrew the fuseholder with a fitting screwdriver from the housing (anti-clockwise). Step 2: Remove the old fuse from the fuseholder.
