BEDIENUNGSANLEITUNG
USER MANUAL
MODE D'EMPLOI
MANUAL DEL USUARIO
TUNNEL BEAM
Lighting effect
©
Für weiteren Gebrauch aufbewahren!
Copyright
Keep this manual for future needs!
Nachdruck verboten!
Gardez ce mode d'emploi pour des
Reproduction prohibited!
utilisations ultérieures!
Réproduction interdit!
Guarde este manual para posteriores usos.
Prohibida toda reproducción.
Advertisement
Table of Contents
Related Manuals for EuroLite TUNNEL BEAM
Summary of Contents for EuroLite TUNNEL BEAM

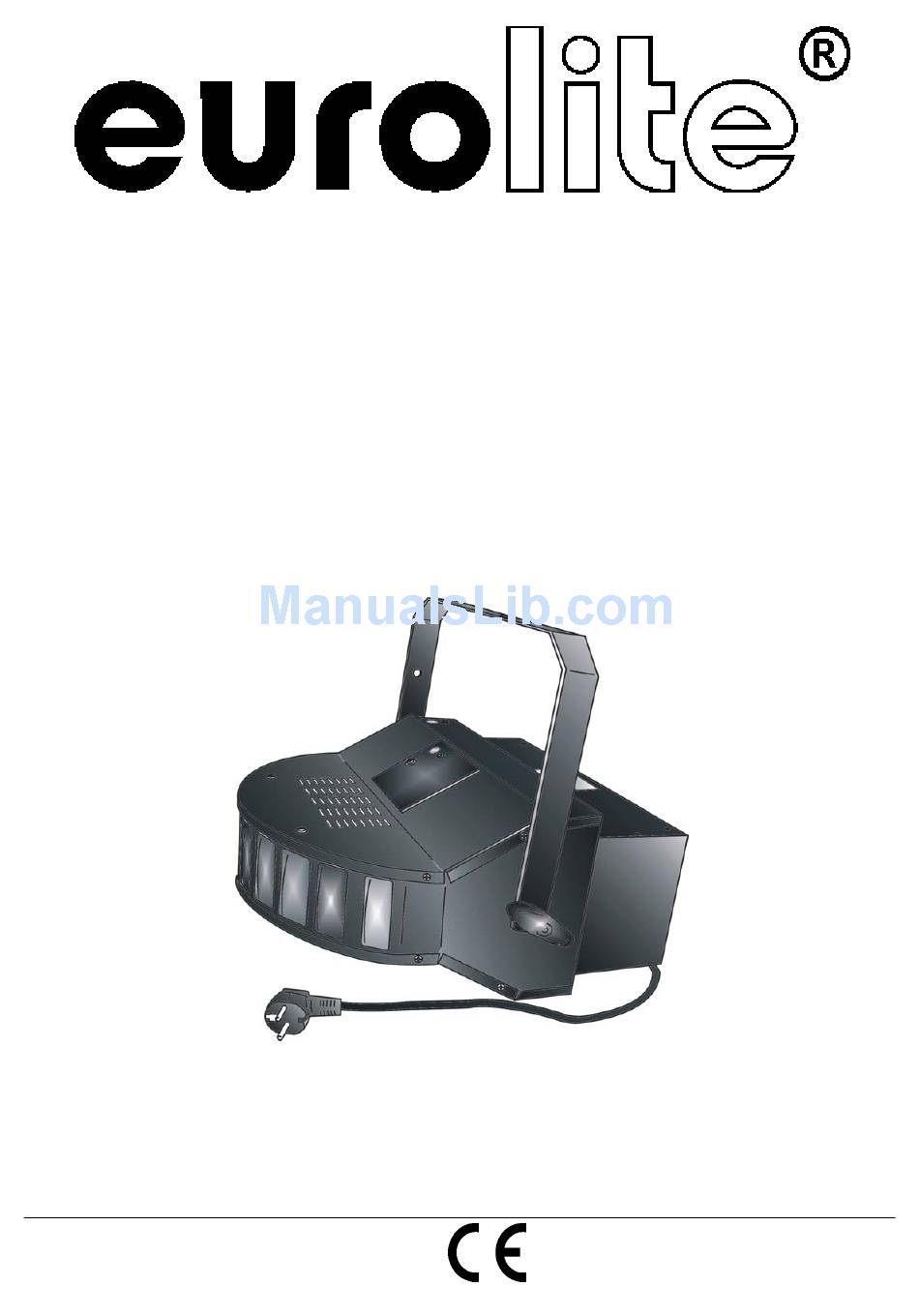

- Page 1 BEDIENUNGSANLEITUNG USER MANUAL MODE D'EMPLOI MANUAL DEL USUARIO TUNNEL BEAM Lighting effect © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Gardez ce mode d’emploi pour des Reproduction prohibited! utilisations ultérieures! Réproduction interdit! Guarde este manual para posteriores usos.
-
Page 2: Table Of Contents
MULTI-LANGUAGE-INSTRUCTIONS Inhaltsverzeichnis Table of contents Sommaire Contenido EINFÜHRUNG..............................4 SICHERHEITSHINWEISE..........................4 BESTIMMUNGSGEMÄßE VERWENDUNG..................... 5 INSTALLATION ..............................6 Lampeninstallation/Lampenwechsel ......................6 Überkopfmontage............................7 BEDIENUNG ..............................8 REINIGUNG UND WARTUNG.......................... 9 Sicherungswechsel ............................9 TECHNISCHE DATEN ............................ 10 INTRODUCTION ............................. 11 SAFETY INSTRUCTIONS ..........................11 OPERATING DETERMINATIONS........................ - Page 3 You can find the latest update of this user manual in the Internet under: Vous pouvez trouvez la dernière version de ce mode d'emploi dans l'Internet sous: Vd. puede encontrar la versión más reciente de este manual en el Internet bajo: www.eurolite.de 3/30 51806235_V_1_0_3816.DOC...
-
Page 4: Einführung
- sicherstellen, dass gegebenenfalls jede erhaltene Ergänzung in die Anleitung einzuführen ist EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE TUNNEL BEAM entschieden haben. Der TUNNEL BEAM verfügt über ein eingebautes Mikrofon und einen Drehregler an der Geräterückseite, um die Musikempfindlichkeit einzustellen. -
Page 5: Bestimmungsgemäße Verwendung
Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat! Der Aufbau entspricht der Schutzklasse I. -
Page 6: Installation
Das Gehäuse darf niemals umliegende Gegenstände oder Flächen berühren! Achten Sie bei der Projektormontage, beim Projektorabbau und bei der Durchführung von Servicearbeiten darauf, dass der Bereich unterhalb des Montageortes abgesperrt ist. Der Projektor ist immer mit einem geeigneten Sicherheitsfangseil zu sichern. Die maximale Umgebungstemperatur t = 45°... -
Page 7: Überkopfmontage
Vorgehensweise: Schritt 1: Lösen Sie die Befestigungsschraube der Serviceklappe an der Oberseite des Gehäuses. Schritt 2: Entfernen Sie die Serviceklappe. Schritt 3: Wird eine defekte Lampe ausgetauscht, entfernen Sie zunächst die defekte Lampe aus dem Lampensockel. Schritt 4: Stecken Sie die 230 V/800 W GX-9,5 Lampe vorsichtig in den Sockel ein. Schritt 5: Setzen Sie die Serviceklappe wieder auf und ziehen Sie die Schraube fest. -
Page 8: Bedienung
Vor der ersten Inbetriebnahme muss die Einrichtung durch einen Sachverständigen geprüft werden! BEDIENUNG Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt der TUNNEL BEAM den Betrieb auf. Dank des eingebauten Mikrofones ist kein Controller nötig, und die Strahlen werden musikgesteuert durch den Raum geworfen. -
Page 9: Reinigung Und Wartung
REINIGUNG UND WARTUNG Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden. Dabei muss unter anderem auf folgende Punkte besonders geachtet werden: 1) Alle Schrauben, mit denen das Gerät oder Geräteteile montiert sind, müssen fest sitzen und dürfen nicht korrodiert sein. -
Page 10: Technische Daten
Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den autorisierten Fachhandel ersetzt werden, um Gefährdungen zu vermeiden. Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung. TECHNISCHE DATEN Spannungsversorgung: 230 V AC, 50 Hz ~ Gesamtanschlusswert: 900 W Musiksteuerung:... -
Page 11: Introduction
- include every supplementay update with the original manual INTRODUCTION Thank you for having chosen a EUROLITE TUNNEL BEAM. The TUNNEL BEAM features a built-in microphone and a rotary-control on the rear panel to adjust the sound sensitivity. Unpack your TUNNEL BEAM. -
Page 12: Operating Determinations
If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it on immediately. The arising condensation water might damage your device. Leave the device switched off until it has reached room temperature. This device falls under protection-class I. The power plug must only be plugged into a protection class I outlet. -
Page 13: Installation
Always fix the fixture with an appropriate safety-rope. The maximum ambient temperature t = 45° C must never be exceeded. Operate the device only after having become familiar with its functions. Do not permit operation by persons not qualified for operating the device. Most damages are the result of unprofessional operation! Please use the original packaging if the device is to be transported. -
Page 14: Overhead Rigging
Overhead rigging DANGER TO LIFE! Please consider the DIN 15560 and the respective national norms during the installation! The installation must only be carried out by an authorized dealer! The installation of the device has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming deformation. -
Page 15: Operation
Before taking into operation for the first time, the installation has to be approved by an expert! OPERATION After you connected the effect to the mains, the TUNNEL BEAM starts running. You can do without a controller as the TUNNEL BEAM features a built-in microphone, which provides automatic sound control. -
Page 16: Replacing The Fuse
CAUTION! The lenses have to be replaced when they are obviously damaged, so that their function is impaired, e. g. due to cracks or deep scratches! The lenses will require weekly cleaning as smoke-fluid tends to building up residues, reducing the light- output very quickly. -
Page 17: Introduction
- s'assurer qu'en cas de besoin, chaque modification obtenue soit ajoutée au mode d'emploi. INTRODUCTION Nous vous remercions d'avoir choisi un EUROLITE TUNNEL BEAM. Le TUNNEL BEAM dispose d'un microphone integré et d'un potentiomêtre permettant le réglage de la sensibilité du son. -
Page 18: Emploi Selon Les Prescriptions
L'appareil ne devrait pas être mis en service lorsqu'il à été transporté d'un endroit froid à un endroit chaud. Il se forme de la condensation qui pourrait endommager l'appareil. Laissez celui-ci atteindre la température ambiante avant de le mettre en service. La construction de l'appareil est conforme aux normes de sécurité... -
Page 19: Installation
Lors de l'installation du projecteur, au démontage du projecteur et pendant l'exécution des travaux de service faites attention à ce que la zone en-dessous du lieu d'installation soit bouclée. Il faut toujours fixer le projecteur avec une élingue de sécurité appropriée. La maximale température ambiante t = 45°... -
Page 20: Montage Par Dessus De La Tête
Ne jamais mettre l'appareil sous tension sans avoir refermé le couvercle. Montage par dessus de la tête DANGER DE MORT! Quand installer l'appareil, il faut considerer les instructions de DIN 15560 et des normes nationales réspectives! L'installation est à faire effectuer par un installateur agrée! Les dispositifs de suspension doivent être construites et conceptionnés de telle manière qu’ils puissent supporter son charge utile de 10 fois pour 1 heure sans déformation permanente nuisible. -
Page 21: Maniement
Avant la première mise en marche, l’installation doit être contrôlé par un organisme agrée! MANIEMENT Le TUNNEL BEAM commençera à fonctionner dès que vous le brancherez au secteur. Le mouvement de rayons est contrôlé par le microphone integré, donc on n'a pas besoin de contrôleur. La sensibilité est réglable grâce au potentiomêtre au dos de l'appareil. -
Page 22: Remplacer Le Fusible
DANGER DE MORT! Toujours débrancher avant de proceder à l'entretien! L'appareil doit être nettoyé régulièrement de contaminations comme de la poussière etc. Pour le nettoyage, utilisez un torchon non pelucheux humide. Ne pas utiliser un aucun cas de l’alcool ou des détergents pour le nettoyage. -
Page 23: Caractéristiques Techniques
CARACTÉRISTIQUES TECHNIQUES Alimentation: 230 V AC, 50 Hz ~ Puissance de rendement: 900 W Contrôle par le son: grâce au microphone intégré Dimensions (LxlxH): 410 x 450 x 175 mm Poids: 7 kg Lampe: 230 V/800 W GX-9,5 45° C Maximale température ambiante t Maximale température du boîtier (à... -
Page 24: Introducción
-pasar el manual a cada sucesivo poseedor o usuario del producto -asegurar que inserte cada suplemento del manual INTRODUCCIÓN Gracias por haber elegido un EUROLITE TUNNEL BEAM. El TUNNEL BEAM dispone de un micrófono integrado y un regulador para ajustar la sensibilidad de la música. Desembale su TUNNEL BEAM. -
Page 25: Instrucciones De Manejo
Si el aparato ha estado expuesto a grandes cambios de temperatura (p.e. tras el transporte), no lo enchufe inmediatamente. La condensación de agua producida podría dañar su aparato. Deje el aparato desconec- tado hasta que llegue a la temperatura ambiente. Este aparato pertenece a la clase de protección I. -
Page 26: Instalación
= 45° C nunca debe ser excedido. La máxima temperatura ambiente t Maneje el aparato sólo después de familiarizarse con sus funciones. No permita el manejo a personas que no conocen el aparato lo suficientemente bien. La mayoría de los daños son causados por manejo inadecuado de inexpertos. -
Page 27: Montaje Por Encima De La Cabeza
Montaje por encima de la cabeza ¡PELIGRO DE MUERTE! Cuando instalar el aparato, Vd. debe considerar las instrucciones de DIN 15560 y de las normas nacionales respectivas. ¡La instalación sólo debe ser efectuada por un distribuidor autorisado! La suspensión del aparato debe ser fabricado de una manera que puede llevar 10 vezes la carga por una hora sin sufrir deformaciones dañosas permanentes. -
Page 28: Operación
¡Antes de la primera puesta en marcha, la instalación debe ser inspeccionada por un perito! OPERACIÓN Tras la conexión del aparato a la red, el TUNNEL BEAM comienza a funcionar. Usted puede manejarlo sin controlador ya que el TUNNEL BEAM lleva un micrófono incorporado, que le provee de control de sonido automático. -
Page 29: Reemplazar El Fusible
¡PRECAUCION! ¡Las lentes deben ser reemplazadas cuando estén aparentemente deterioradas en caso de que su funcionamiento se vea afectado, por ejemplo a causa de fisuras o rasguños! Las lentes requieren una limpieza semanal ya que el líquido de humo tiende a acumular residuos reduciendo la emisión de luz muy rápidamente. -
Page 30: Especificaciones Técnicas
ESPECIFICACIONES TÉCNICAS Alimentación: 230 V AC, 50 Hz ~ Consumo: 900 W Control por sonido: mediante micrófono incorporado Dimensiones (An.xPr.xAl.): 410 x 450 x 175 mm Peso: 7 kg Lámpara: 230 V/800 W GX-9,5 Máxima temperatura ambiente t 45° C Máxima temperatura de la casa (inercia) t 200°...
