Summary of Contents for Klein Tools IR2000

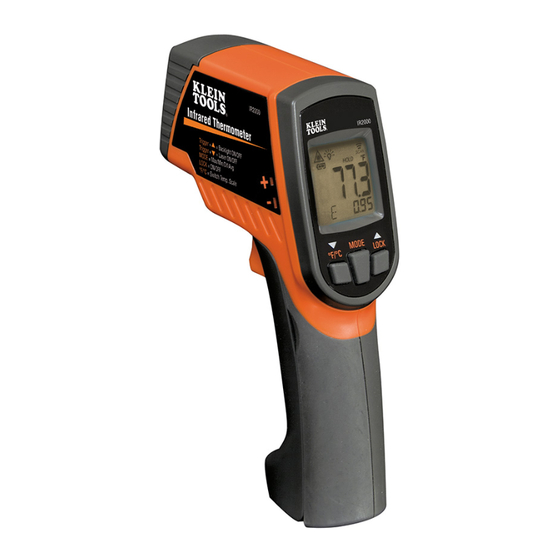

- Page 1 Instruction Manual IR2000 ENGLISH • -76° tO 1022°F mEAsurEmENt rANGE • 12:1 spOt rAtiO • DuAL LAsEr tArGEtiNG • mAx/miN/ AvG/DiFF • BAcKLit DispLAy • AutO sHut OFF • HiGH/LOW ALArm • AutO-scAN • tHErmOcOupLE iNput MIN/MAX www.kleintools.com 0943...
-
Page 2: General Specifications
IR2000 instruction manual GENErAL spEciFicAtiONs The Klein Tools IR2000 is a professional series infrared thermometer. It features a wide measurement range, a tight distance-to-spot ratio, a K-type thermocouple input, dual lasers, and several calculation modes to assist you in making the best possible measurements. - Page 3 symBOLs Laser Warning or caution Follow safe disposal Dangerous levels procedures Battery tHErmOmEtEr AttriButEs trigger: Initiates measurement. thermocouple input: Optional K-Type thermocouple measurement. ir sensor: Collects temperature data. Battery compartment: Pops forward to store 2 x AAA batteries. Dual Laser: Provides an approximate target area for making measurements.
-
Page 4: Lcd Symbols
60 seconds. targeting The IR2000 features a dual laser to assist in targeting the area to be measured. The distance between the two lasers approximates the diameter of the circular spot focused on by the infrared sensor. This area will become larger as the target surface moves further away from gun (see Distance to Spot Ratio for more information). -
Page 5: Operation Modes
OpErAtiON mODEs The IR2000 has several modes of operation. Press the "Mode" button to cycle through modes. The following chart shows the mode name, the screen identifier, and the function of the auxiliary buttons in the mode. - Page 6 The IR2000 has a variable emissivity from 0.10 to 1.00 which allows accurate measurement of most types of materials. Shiny bright surfaces (i.e. chrome, new copper, white boards) have a much lower emissivity than flat black materials.
-
Page 7: Distance To Spot Ratio
The closer you are to the surface you are measuring, the smaller the area of measurement is. The IR2000 has a 12:1 distance-to-spot ratio. This means that if you are 12 feet away from an air vent, the vent should be 1 foot or less in diameter in order to resolve the most accurate measurement. -
Page 8: Warranty
Any implied warranties, including but not limited to implied warranties of merchantability and fitness for a particular purpose, are limited to the express warranty. Klein Tools shall not be liable for loss of use of the instrument or other incidental or consequential damages, expenses, or economic loss, or for any claim or claims for such damage, expenses or economic loss. - Page 9 Manual de Instrucciones IR2000 ESPAÑOL • INTERVALO DE MEDICIÓN DE -76° A 1022 °F • RELACIÓN DE pUNTO 12:1 • ENFOQUE CON LÁSER DUAL • MÁX / MÍN / pROM (AVG) / DIF • pANTALLA CON LUZ DE FONDO • AUTOApAGADO • ALARMA DE...
-
Page 10: Especificaciones Generales
Manual de Instrucciones ESpECIFICACIONES GENERALES El IR2000 de Klein Tools es un termómetro infrarrojo de serie profesional. Cuenta con un amplio intervalo de medición, una relación de distancia a punto muy ajustada, una entrada para termopar tipo K, láseres duales y varios modos de cálculo para ayudarle a usted a realizar las mejores... - Page 11 pRÁCTICAS SEGURAS • Siga los procedimientos de mantenimiento del fabricante cuando haga servicio de mantenimiento de equipos. • Antes de utilizar este instrumento para determinar si es seguro tocar un área o entrar en ella, verifique que sus lecturas son razonablemente precisas en comparación con mediciones conocidas.
-
Page 12: Instrucciones De Utilización
60 segundos después de soltar el gatillo.. Enfoque del objetivo El IR2000 cuenta con un láser dual para ayudar a enfocarlo en el área que se va a medir. La distancia entre los dos láseres aproxima el diámetro del punto circular sobre el cual el sensor infrarrojo realiza el enfoque. -
Page 13: Modos De Funcionamiento
MODOS DE FUNCIONAMIENTO El IR2000 tiene varios modos de funcionamiento. Presione el botón de "Modo" para ciclar a través de los modos. El siguiente cuadro muestra el nombre del modo, el identificador de pantalla y la función de los botones auxiliares en el modo. - Page 14 (es decir, cromo, cobre nuevo, tableros blancos) tienen una emisividad mucho más baja que los materiales negros mate. La emisividad del IR2000 se debe ajustar manualmente de acuerdo con el cuadro que se muestra a continuación para obtener las mediciones más precisas.
-
Page 15: Reemplazo De Las Pilas
área de medición. El IR2000 tiene una relación de distancia a punto de 12:1. Esto significa que si usted está a 12 pies de un respiradero de aire, dicho respiradero debe tener un diámetro de 1 pie o menos para resolver la medición más... -
Page 16: Eliminación / Reciclaje
Todas las garantías implícitas, incluyendo pero sin estar limitadas a las garantías implícitas de comerciabilidad e idoneidad para un propósito específico, están limitadas a la garantía expresa. Klein Tools no será responsable por la pérdida de uso del instrumento u otros daños incidentales o emergentes, gastos o pérdida económica, ni por cualquier reclamo o reclamos por dichos daños, gastos o... - Page 17 Mode d’Emploi IR2000 FRANÇAIS • -76° À 1 022° F PLAGE DE MESURE • 12:1 RAPPORT OPTIQUE • CIBLAGE LASER DOUBLE • MAX/MIN/DIFF/ MOYENNE • ÉCRAN RÉTROÉCLAIRÉ • FERMETURE AUTOMATIQUE • ALARME HAUT/BAS • AUTO-SCAN • ENTRÉE DU THERMOCOUPLE MIN/MAX...
-
Page 18: Spécifications Générales
IR2000 Mode d’Emploi SPÉCIFICATIONS GÉNÉRALES L’appareil Klein Tools IR2000 est un thermomètre à infrarouges de série professionnelle. Il a une plage de mesure étendue, un excellent rapport optique, une entrée de thermocouple de type K, des lasers doubles et plusieurs modes de calcul pour vous aider à prendre les meilleures mesures possibles. - Page 19 • Siga los procedimientos de mantenimiento del fabricante cuando haga servicio de mantenimiento de equipos. • Antes de utilizar este instrumento para determinar si es seguro tocar un área o entrar en ella, verifique que sus lecturas son razonablemente precisas en comparación con mediciones conocidas. • Mantenga apropiadamente su termómetro infrarrojo y calíbrelo regularmente.
-
Page 20: Consignes D'utilisation
été relâchée pendant 60 secondes. Ciblage L’appareil IR2000 a un double faisceau laser qui aide à cibler la zone à mesurer. La distance entre les deux faisceaux laser correspond approximativement au diamètre de la cible circulaire sur laquelle est pointée le capteur à... -
Page 21: Modes De Fonctionnement
MODES DE FONCTIONNEMENT L’appareil IR2000 a plusieurs modes de fonctionnement. Appuyez sur le bouton « Mode » pour passer d’un mode à l’autre. Le tableau suivant montre le nom du mode, l’identificateur d’écran et la fonction des boutons auxiliaires dans le mode. - Page 22 à infrarouges. L’appareil IR2000 a une émissivité variable comprise entre 0,10 et 1,00, qui permet des mesures précises de la plupart des types de matériaux.
-
Page 23: Remplacement Des Piles
êtes en train de mesurer, plus la superficie mesurée est petite. L’appareil IR2000 a un rapport optique de 12:1. Ceci signifie que si vous êtes à 12 pieds d’une bouche de ventilation, cette bouche de ventilation doit avoir un diamètre d’un pied ou moins pour obtenir la mesure la plus... -
Page 24: Garantie
Ce produit est garanti sans défauts de matériau ou de fabrication pendant une période de deux ans à compter de la date de l’achat. Pendant cette période de garantie, à son choix, Klein Tools réparera ou remplacera tout produit qui ne serait pas conforme à cette garantie dans des conditions normales d’utilisation et de service, ou en remboursera le prix d’achat.
