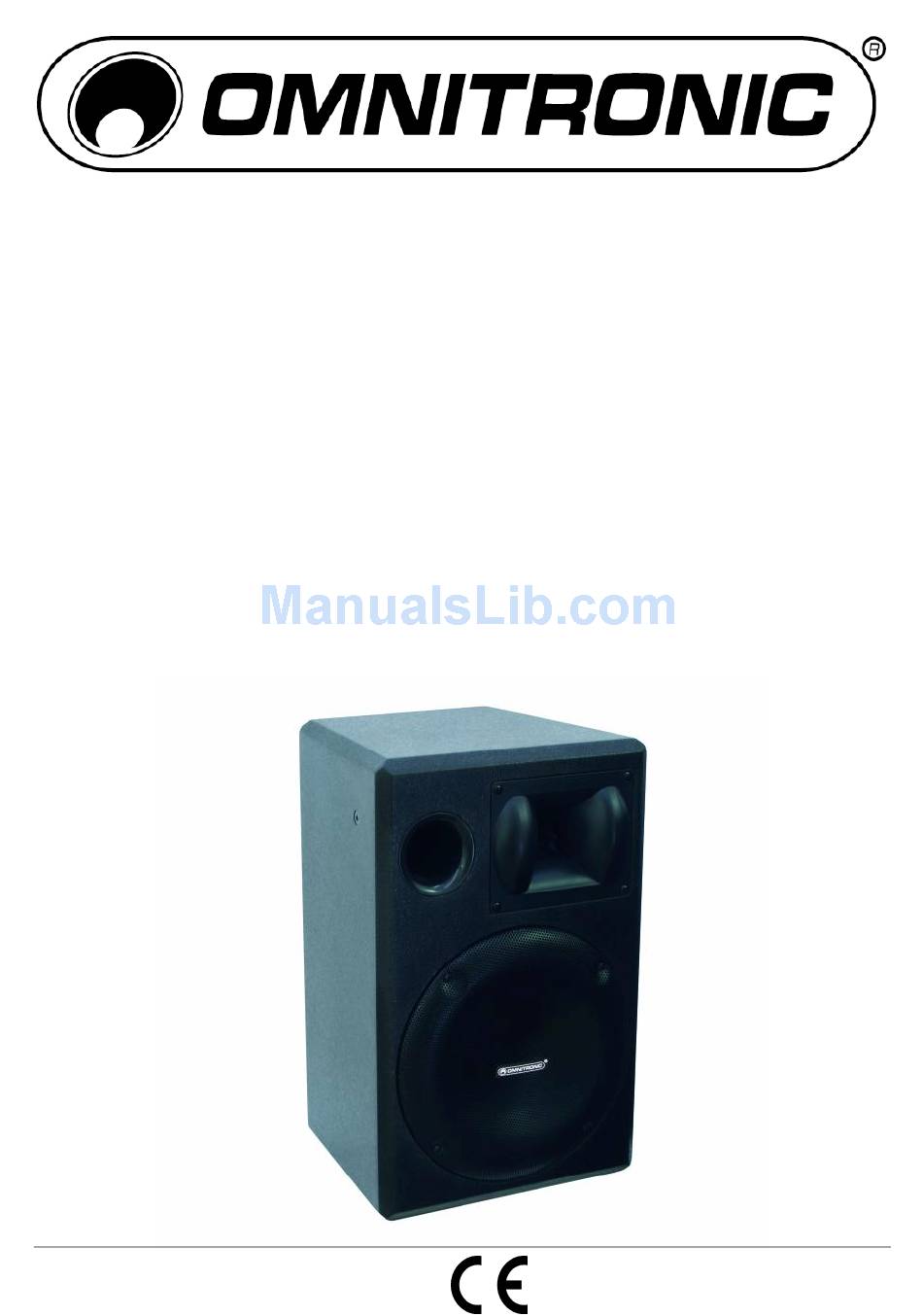

- Page 1 BEDIENUNGSANLEITUNG USER'S MANUAL I-SERIES Speaker-systems © Copyright Für weiteren Gebrauch aufbewahren! Nachdruck verboten! Keep this manual for future needs! Reproduction prohibited!
-
Page 2: Table Of Contents
This user manual is valid for the article numbers 11038993, 11038994, 11038995 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.omnitronic.com 2/39 00033329.DOC, Version 1.1... -
Page 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für eine OMNITRONIC Lautsprecherbox entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. -
Page 4: Bestimmungsgemäße Verwendung
LEBENSGEFAHR! Eine herabstürzende Lautsprecherbox kann tödliche Unfälle verursachen. Alle Sicherheits- hinweise in dieser Bedienungsanleitung müssen unbedingt eingehalten werden. Bitte beachten Sie, dass Boxen durch Bassschläge und Vibrationen verrutschen können. Außerdem stellen unbeabsichtigte Stöße durch DJs, Musiker oder das Publikum ein erhöhtes Risiko dar. Deshalb muss die Box immer gegen Verrutschen gesichert oder der entsprechende Bereich abgesperrt werden. -
Page 5: Rechtliche Hinweise
Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens die 5-fache Punktbelastung des Eigengewichtes der Installation aushalten kann (z. B. 20 kg Gewicht - 100 kg Punktbelastung). Die Montagehöhe der Lautsprecherbox darf ohne Absturzsicherung niemals 100 cm überschreiten. Bei Überkopfmontage (Montagehöhe >100 cm) muss die Lautsprecherbox immer mit einer Absturzsicherung (Sicherheitsfangseil) gesichert werden. -
Page 6: Kleine Hörkunde
Lärmbereich vor. Somit hat der Arbeitgeber Warnschilder aufzustellen und Gehörschutzmittel bereitzustellen. Die Arbeitnehmer haben diese zu benutzen. Bitte beachten Sie: OMNITRONIC haftet nicht für Schäden, die durch unsachgemäße Installation und übermäßige Lautstärken verursacht werden! Kleine Hörkunde Immer mehr junge Menschen leiden unter einem Hörverlust von 25 Dezibel und mehr, überwiegend... -
Page 7: Inbetriebnahme
Rechnen Sie anhand der benötigten Menge Boxen und ihrer Gesamtimpedanz aus, wieviele Endstufen mit welcher Leistung und Impedanz in Abhängigkeit der Betriebsart Sie benötigen. Die folgenden Beschreibungen beziehen sich auf OMNITRONIC Endstufen. Sie können jedoch auch jede andere geeignete Endstufe einsetzen. -
Page 8: Auswahl Geeigneter Anschlusskabel
3 Boxen à 8 Ohm = 24 Ohm (in Reihe geschaltet) 4 Boxen à 8 Ohm = 2 Ohm (parallel geschaltet), nur mit 2-Ohm-fähiger Endstufe! Merke: Die Eingangsimpedanz der Lautprecher solllte immer größer oder gleich der Ausgangsimpedanz der Endstufe sein. Parallelbetrieb Möglichkeit die Endstufe mono, d.h. -
Page 9: Installation
Belegung Speaker-Buchse INSTALLATION Diese Lautsprecherbox darf nur auf einen festen, ebenen, rutschfesten, erschütterungsfreien, schwingungs- freien und feuerfesten Untergrund aufgestellt werden. Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens die 5-fache Punktbelastung des Eigengewichtes der Installation aushalten kann (z. B. 20 kg Gewicht - 100 kg Punktbelastung). Die Montagehöhe der Lautsprecherbox darf ohne zusätzliche Sicherungen niemals 100 cm überschreiten. -
Page 10: Überkopfmontage
Vermeidung von Rückkoppelungen Eines der häufigsten Probleme beim Umgang mit Lautsprecherboxen sind Rückkoppelungen. Sie machen sich durch Pfeifen oder Heulen bemerkbar. Rückkoppelungen entstehen immer dann, wenn ein Signal von einem Mikrofon aufgenommen, verstärkt, vom Lautsprecher wiedergegeben und dann erneut vom Mikrofon aufgenommen wird. - Page 11 Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen vor der ersten Inbetriebnahme und nach wesentlichen Änderungen vor der Wiederinbetriebnahme durch Sachverständige geprüft werden. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden.
-
Page 12: Stacking
Hängen Sie die Schnellverschlussglied der Sicherungsseile in den dafür vorgesehenen Ringösen an der Lautsprecherbox ein. Führen Sie das Fangseil über einen sicheren Befestigungspunkt. Hängen Sie das Ende in dem Schnellverschlussglied ein und ziehen Sie die Sicherungsmutter gut fest. Der maximale Fallabstand darf 20 cm nicht überschreiten. Ein Sicherungsseil, das einmal der Belastung durch Absturz ausgesetzt war oder beschädigt ist, darf nicht mehr als Sicherungsseil eingesetzt werden. -
Page 13: Montage Auf Einem Stativ Bzw. Boxenhochständer
Die Aufstellung ist nur auf tragfähigen Flächen zulässig. Gegebenenfalls ist ein geeigneter Unterbau, z.B. durch einen Ausgleichsfuß, zu schaffen. Das System darf niemals bewegt werden bevor das Topteil demontiert ist! Bei der Wahl des Installationsmaterials ist auf optimale Dimensionierung zu achten um optimale Sicherheit zu gewährleisten. -
Page 14: Montage Auf Einer Wandhalterung
Lösen Sie die Feststellschraube der Stellfüße. Ziehen Sie die Stellfüße aus, bis die Querstreben in einem 90° Winkel zu den Stellfüßen stehen. Ziehen Sie die Feststellschraube der Stellfüße fest. ACHTUNG: Auf rutschigen Böden sind die Stellfüße mittels Schrauben oder Nägeln an den vorgesehenen Löchern zu sichern oder Anti-Rutschmatten verwenden. -
Page 15: Fliegende Installation
Die I-Serie darf nur über die Gewindebuchsen installiert werden, die mit einem Stahlwinkel verstärkt sind. Auf keinen Fall dürfen die Einschlagmuttern zur Installation verwendet werden. Die im Anhang folgenden Zeichnungen zeigen anhand der I-208, wo die Stahlwinkel und wo die Einschlagmuttern verbaut sind. Horizontale Aufhängung: Bitte beachten Sie: Die horizontale Installation muss immer über zwei Ringösen erfolgen. -
Page 16: Bedienung
Clusters/Line Arrays: Verwenden Sie nur geprüfte Flyware namhafter Hersteller. Alle Hinweise in der Bedienungsanleitung der einzelnen Komponenten müssen unbedingt eingehalten werden. Verwenden Sie nur vom Hersteller empfoh- lene Komponenten und Zubehörteile. Das verwendete Flugsystem muss immer so stabil installiert sein, dass es niemals versagen darf. -
Page 17: Technische Daten
Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile. Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung. TECHNISCHE DATEN 11038990 I-208 11038992 I-210 11038994 I-212 Belastbarkeit nominal: 100 W RMS... -
Page 18: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen an OMNITRONIC speaker-system. If you follow the instructions given in this manual, we are sure that you will enjoy this speaker-system for a long period of time. -
Page 19: Operating Determinations
DANGER TO LIFE! A crashing speaker-system can cause deadly accidents. All safety instructions given in this manual must be observed. Please note that speaker-systems could move due to bass-beats and vibrations. Furthermore, unintended pushes from DJs, musicians or the audience present further risk. This is why the speaker-system must always be secured against moving or the respective area has to be blocked. -
Page 20: Legal Instructions
Before installing the system, make sure that the installation area can hold a minimum point load of 5 times the system's load (e.g. weight 20 kg - point load 100 kg). The speaker-system must never be installed higher than 100 cm without secondary attachment. For overhead use (mounting height >100 cm), always fix the speaker-system with an appropriate safety- rope. -
Page 21: Information On Hearing Loss
This is why the entrepreneur has to set up warning signs and provide hearing protectors. The staff has to use these. Please note: OMNITRONIC cannot be made liable for damages caused by incorrect installations and excessive noise levels! Information on hearing loss More and more young people suffer from hearing loss of 25 dezibel or more, mainly caused by loud music from protable cassette recorders and CD-players or discotheques. -
Page 22: Start-Up
Furthermore, you must define the operation mode for your system. If the power amplifier is to be used in stereo-mode, the power is lower as in e.g. mono bridged mode. The following descriptions refer to OMNITRONIC power amplifiers. You may also use other appropriate power amplifiers. -
Page 23: Choosing Appropriate Connection Cables
Bridge the red pole sockets of Output Channel 1 and Output Channel 2. Connect your speakers to the Speaker-socket Output CH-1. Caution! Before switching on your amplifier, please refer to the explanations under Operation. Adjust the level with the gain-control CH-1 on the frontpanel. Bridging Possibility to run the amplifier in mono-mode, i.e. -
Page 24: Installation
INSTALLATION This speaker-system must only be installed at a solid, plane, anti-slip, vibration-free, oscilation-free and fire- resistant location. Before installing the system, make sure that the installation area can hold a minimum point load of 5 times the system's load (e.g. weight 20 kg - point load 100 kg). The speaker-system must never be installed higher than 100 cm without secondary attachment. -
Page 25: Overhead Installation
The cables must be installed in a way that no person can stumble over them. Always fix the cables with an appropriate tape. Both cables should be of the same kind. Both cables should have the same length. Both cables should be installed directly (no loops, S-shaped overlengths) Always install the cables far away from power cables (never closely parallel) Never put heavy objects like speaker-systems, flightcased etc. -
Page 26: Stacking
Secondary attachment: Please note: the speaker-system must always be secured via three appropriate eye-bolts and three appropriate safety bonds. The eyelets must always hold at least 12 times the weight of the speaker- >30 mm systems. For overhead use, always install an appropriate safety bond. You must only use safety bonds complying with DIN 56927, quick links complying with DIN 56926, shackles complying with DIN EN 1677-1 and BGV C1 carbines. -
Page 27: Satellite-Systems
Satellite-systems A satellite-system is a system where a speaker-system with flange is installed on top of a subwoofer. The satellite system must always provide enough stability. The subwoofer's base surface must always be sufficiently dimensioned in relation to the top speaker in order to prevent tilting over. -
Page 28: Installation On A Wall-Mounting
When people are located below the load, all necessary safety measures have to be taken in order to avoid injury. The personell has to be instructed on the content of the user manual and on the dangers related with operating stands. Depending upon the individual installation spot, all necessary measures against movement and for securing the standing safety have to be created. -
Page 29: Suspended Installation
The I-series must only be installed via these threaded bushings strengthended with a steel angle. The drive- in nuts must never be used for the installation! The illustrations in the annex show by the I-208, where the steel angles and where the drive-in nuts are located. -
Page 30: Operation
Step 5: Install the chain with the lower screw-on chain link at the eye-bolt of the speaker-system and tighten the fixation screw. Step 6: Install the speaker-system in the trussing. Tilted suspension: Please note: The tilted installation must always be carried out via two eye-bolts on top and one at the rear. The speaker- system can be tilted in a maximum vertical angle of 115°... -
Page 31: Technical Specifications
Should you need any spare parts, please use genuine parts. Should you have further questions, please contact your dealer. TECHNICAL SPECIFICATIONS 11038990 I-208 11038992 I-210 11038994 I-212 Rated power: 100 W RMS... -
Page 32: Installation Instructions
Installation instructions 32/39 00033329.DOC, Version 1.1... - Page 33 Installation instructions 33/39 00033329.DOC, Version 1.1...
- Page 34 Installation instructions Inside 30mm 20mm 3mm Steel 34/39 00033329.DOC, Version 1.1...
-
Page 35: Operation Modes
Operation modes 35/39 00033329.DOC, Version 1.1... - Page 36 Operation modes 36/39 00033329.DOC, Version 1.1...
- Page 37 Operation modes 37/39 00033329.DOC, Version 1.1...
- Page 38 Operation modes 38/39 00033329.DOC, Version 1.1...
- Page 39 Operation modes 39/39 00033329.DOC, Version 1.1...
