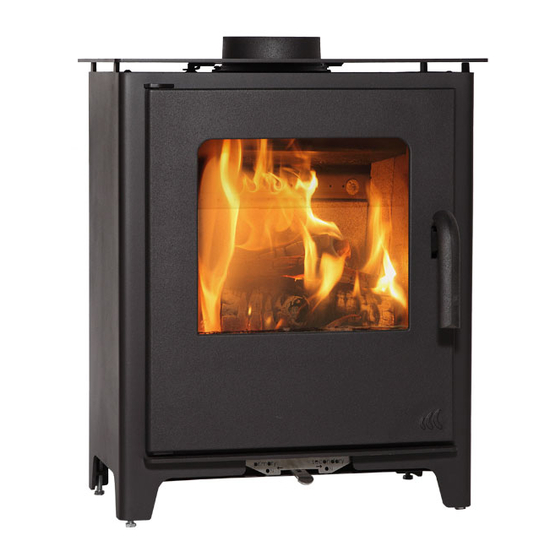

- Page 1 ENG/FR OPERATION AND INSTALLATION MANUAL Multi-fuel and SE models Manuel de l'Utilisateur et Mode d'Emploi Loxton 5, 6, 8 & 10 Loxton Maxi 5 Churchill 5, 6, 8 & 10 Sqabox unO, duO March 2014...
- Page 2 Contents Page ITEM Operation and installation manual 3-15 Multi-fuel and SE models Manuel de l'Utilisateur et Mode d'Emploi 17-27...
- Page 3 This manual refers to the stoves listed above, which are tested in accordance with EN 13240. Thank you for purchasing your new stove from Mendip Stoves. Please read this manual carefully to ensure that you get maximum enjoyment and performance from your new stove and to prevent any potential operational problems. Please note that “all local regulations, including those referring to national and European Standards, need to be complied with when...
- Page 4 Older properties, especially, may have chimney faults or the cross section may be too large i.e., more than 160 mm x 160 mm. Mendip Stoves recommend the use of a solid fuel flue lining system for all installation into existing chimneys.
- Page 5 STOVE PERFORMANCE & TESTING MENDIP STOVES Loxton & Churchill stoves are approved and tested in accordance with EN 13240. Output Efficiency CO@13% Recommended Output coal Efficiency CO@13% o2 wood fuel for smoke control fuel Oct 2012 Loxton 5 /maxi 4.6kW 80.0%...
- Page 6 Do not modify the appliance; only use spares authorised by the manufacturer. LOGSTORE CLOSED AIR MODEL CONNECTION Loxton 5 606mm 510mm 320mm 125mm 130mm 514mm 75mm Loxton 5 Maxi 750mm 574mm 320mm 125mm 130mm 665mm 75mm 125mm 130mm 514mm 868mm Loxton 6...
- Page 7 This can be connected to the outside via a 80mm pipe so the appliance does not draw air from the room. However Mendip stoves still recommends the use of an air brick as laid out in...
- Page 8 Connection to chimney Mendip Stoves are factory set up with a top flue outlet, this can be altered from top to rear connection, remove the top collar and rear cover plate and exchanging collar and plate. Care should be taken to ensure an airtight fit when refitting collar and plate.
- Page 9 BURNING WOOD IN A SMOKE CONTROL AREA You must purchase a smoke control version of the Mendip stove which is modified slightly to comply with regulations. Any change to this modification will invalidate the stoves compliance for smoke control areas.
- Page 10 Universal air control The Universal air control provides control for the whole stove from one multipurpose control lever. The Lever has two key operations Moving the control lever in and out If the control lever is slide in this reduces the amount of combustion air for the stove, if the lever is slide out it provides more combustion air Moving the control lever from left to right When moving the control lever from left to right it alters the mix of air between primary air (air below the grate) and...
- Page 11 Overnight burning Mendip stoves ltd do not recommend burning coal in a slumbering position, Mendip stoves are designed to burn wood and quality registered smokeless fuels. Wood burns more efficiently and cleanly if it is burnt hotter. Mendip stoves do not recommend that their stoves are burnt overnight for this reason.
-
Page 12: Air Control
Maintenance Mendip stoves recommends that your model needs to have the ash removed from the stove at regular intervals (weekly if used daily). Allowing the ash pan to over flow can impede the function of the stove and can cause possible damage to the stove grate and ash pan. - Page 13 Sweeping your chimney Ensure that your appliance, flue ways and chimney are swept regularly. This can be incorporated in the service regime of your appliance. Regular sweeping is essential and means at least once a year for smokeless fuels and a minimum of twice a year for bituminous coal, wood or any other non-authorised /smokey fuel.
- Page 14 Chimney Fires If the chimney is thoroughly and regularly swept, chimney fires should not occur. However, if a chimney fire does occur turn the air control setting to the minimum, and tightly close the doors of the stove. This should cause the chimney fire to go out in which case the control should be kept at the minimum setting until the fire in the stove has gone out.
-
Page 17: Avertissement Important
Ce manuel se réfère aux poêles énumérés ci-dessus. Ils ont été testés conformément à la norme EN 13240. Nous vous félicitons d'avoir choisi un nouveau poêle de Mendip Stoves et sommes certains que vous en serez enchantés. Lisez ce manuel attentivement pour profiter au maximum de votre nouveau poêle et éviter les problèmes, et remettez-en la 2ème partie à... - Page 18 Manuel de l'Utilisateur et Mode d'Emploi Comment utiliser votre poêle Loxton/Churchill de MendipStove Combustibles Les poêles Loxton/Churchill sont testés pour brûler du bois ou du charbon sans fumée. Sauf Loxton/Churchill 10kw qui sont SEULEMENT pour bruler des bûches de bois. Il est aussi possible d'y brûler des briquettes de bois. Gardez toujours des substances combustibles à...
- Page 19 2.25kg 120 minutes 2.25kg Churchill 10 50cm 60 minutes 2.4kg Loxton 3 20cm 60 minutes 700g 120 minutes 700g Loxton 5/Maxi 35cm 60 minutes 1.2kg 120 minutes 1.4kg Loxton 6 35cm 60 minutes 1.5kg 120 minutes 1.7kg Loxton 8 35cm 60 minutes 2.25kg...
- Page 20 5 minutes avec le contrôle d'air secondaire complètement ouvert jusqu'à ce que les flammes brûlent le nouveau bois. Fermez ensuite la prise d'air secondaire et la mettre en position de marche. Mendip Stoves recommande de ne pas trop charger les poêles et de ne pas les laisser brûler la nuit en cas de perte de contrôle.
- Page 21 CONTROLES D'AIR Universelle P= Air Primaire S= Aire secondaire Retirez la poignée pour ouvrir l’air et fermez la poignée pour ferme l’air FIG : 1 FIG : 2 Minmum poussez vers le Maximum tirez vers poéle FIG : 3 Air primaire (P) poussez la tirette à gauche FIG.4 Air secondaire (S) poussez la tirette à...
- Page 22 Diagnostic des problèmes 1. Le feu ne prend pas - vérifiez 3) De la suie se forme sur le verre - vérifiez a) que l'entrée d'air n'est obstruée d'aucune manière a) que le bois n'est pas trop humide b) que le tuyau des fumées et la cheminée sont dégagés b) que l'arrivée d'air secondaire est suffisante c) qu'un combustible correct est utilisé...
- Page 23 Manuel d'Installation MENDIP STOVES PERFORMANCE ET MISE A L'ESSAI DES POÊLES Les poêles Churchill /LOXTON de MENDIP STOVES sont testés et homologués conformément à EN 13240. Caractéristiques Techniques des Produits Mendip Liste 2 Hauteur Largeur Profondeur Profondeur Poids hors toute...
- Page 24 Pour que le poêle brule de façon satisfaisante la hauteur de la cheminée doit être suffisante pour garantir une aspiration suffisant pour évacuer les produits de combustion et éviter les problèmes de fumée dans la pièce. Raccordement Liste 4 Combusti Température Combustion Température de...
- Page 25 Loxton 10 660mm 705mm 400mm 150mm 140mm 530mm 905mm Loxton 5 Maxi 765mm 574mm 320mm 125mm 130mm 665mm Un tuyau en métal à une seule paroi suffit pour raccorder le poêle à la cheminée, mais pas pour une cheminée complète.
- Page 26 L'âtre doit pouvoir supporter le poids du poêle et de sa cheminée si celle-ci n'est pas supportée indépendamment. Les poêles Churchill de Mendip ont été testés et peuvent être installés sur une plaque non combustible de 12 mm, comme les plaques de verre de 12 mm par exemple. L'installation, la taille et la construction de tous les âtres doivent être conformes aux dispositions des règlementations en vigueur du secteur du bâtiment.
- Page 27 Raccordement à la cheminée Les poêles Mendip sont réglés en usine avec la sortie de tuyau de fumée sur le dessus. Il est possible de changer ce branchement et de le situer derrière en tournant vers la gauche le collier à baïonnette et la rondelle arrière, et en échangeant le collier et la rondelle.
- Page 28 Distribué en France par la société / Distributed in France and Benelux by:- Eurostove SAS Centre d’Affaires Rue de L’horlogerie BP 60011 62401 Bethune Cedex Contact@eurostove.fr www.eurostove.fr Part of Eurostove group Mendip Stoves Ltd, 2014, ver 10 (mk3) March 2014 CODE:...
