Dec 2019 V1
OPERATION AND INSTALLATION MANUAL
WOODBURNING & SMOKE EXEMPTION MODELS
WOODLAND DOUBLE SIDED & WOODLAND DOUBLE
SIDED LOG STORE MODEL PEDESTAL
Guide d'installa�on et Mode d'emploi
MODELES D'EXEMPTION POUR LA COMBUSTION DU BOIS
WOODLAND DOUBLE FACE & WOODLAND DOUBLE
FACE RANGE BÛCHE MODELE PIEDESTAL

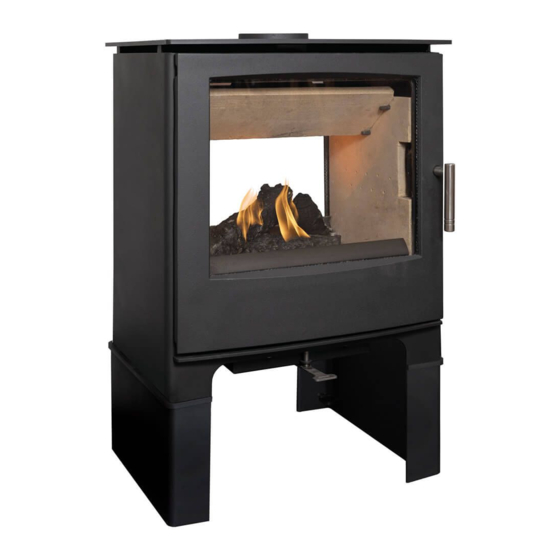

The Woodland Double sided Catalyst
Woodland double face catalyseur
The Woodland Double sided Logstore Catalyst
Woodland double face range-bûche catalyseur
1 of 40
- M00730-00-00-00-00
- M00733-00-00-00-00

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the WOODLAND DS and is the answer not in the manual?

Questions and answers

Related Manuals for Mendip Stoves WOODLAND DS

Summary of Contents for Mendip Stoves WOODLAND DS

  • Page 1 Dec 2019 V1 OPERATION AND INSTALLATION MANUAL WOODBURNING & SMOKE EXEMPTION MODELS WOODLAND DOUBLE SIDED & WOODLAND DOUBLE SIDED LOG STORE MODEL PEDESTAL Guide d’installa�on et Mode d’emploi MODELES D’EXEMPTION POUR LA COMBUSTION DU BOIS WOODLAND DOUBLE FACE & WOODLAND DOUBLE FACE RANGE BÛCHE MODELE PIEDESTAL The Woodland Double sided Catalyst - M00730-00-00-00-00...
  • Page 2 WOODLAND WOODLAND DS LS HEIGHT /Hauteur 620 mm 820 mm HEIGHT to collar / Hauteur au col 635 mm 835 mm WIDTH Top Plate/ Largeur 570 mm 570 mm WIDTH Body / Largeur 550 mm 550 mm DEPTH (Top Plate) /Profondeur (Plaque supérieur) 430 mm 430 mm DEPTH OF BODY ONLY ( excluding doors)
  • Page 3 Year Extended Warranty When you purchase your stove from a Mendip Stoves registered retailer, then your stove will carry a 2 year warranty as standard. The 2 year warranty can be further extended to a total warranty period of 5 years by registering your Mendip Stove within one month of the purchase date.

  • Page 4: Important Warning

    IMPORTANT: These instruc�ons cover the basic principles to ensure the sa�sfactory installa�on of Mendip Stoves product :- Woodland Double sided Model , although detail may need slight modifica�on to suit par�cular local site condi�ons.
  • Page 5 Adjustable legs The Woodland DS wood burning stove is fi�ed with adjustable legs allowing the stove to be installed on an uneven floor. To adjust the legs, prior to installa�on, wind down M8 bolts using a 13mm spanner so they protrude just below the the stove legs.
  • Page 6 Older proper�es, especially, may have chimney faults or the cross sec�on may be too large . Mendip Stoves recommend the use of a solid fuel flue lining system for all installa�on into exis�ng chimneys. All chimney systems must be used in accordance with Building Regula�ons Approved Document J.
  • Page 7 Flue outlet posi�ons The flue outlet should be above the roof and in such a posi�on where the products of combus�on may be discharged freely what ever the wind direc�on. The discharged products of combus�on must not present a fire hazard.
  • Page 8 Stove Performance & Tes�ng Woodland DS is tested in accordance with EN 13240. It is recommended as suitable for use in smoke control areas when burning wood logs and when fi�ed with a mechanical stop to prevent closure of the secondary...
  • Page 9 The hearth should be able to accommodate the weight of the stove and its chimney if the chimney is not independently supported. The Woodland DS stove has been tested and is suitable to be installed on a 12 mm non combus�ble plate, such as 12 mm glass plates . Installa�on of all hearths should comply in size and construc�on so that it is in accordance with the provisions of the current Building Regula�ons Approved...
  • Page 10 HOW TO FIT A WOODLAND LOGSTORE Remove the internal components of the Tilt the stove onto it’s side to allow stove and fill the chamber with material easy and safe access to the feet. to prevent the bricks from falling. Unscrew the levelling bolts at the foot Addi�onally, prepare a so�...

  • Page 11: Commissioning And Handover

    Allen key to adjust the fixing in the air intake (at the rear of the stove). The air control on the Woodland DS Model has 40mm travel on the air control. The SE fixing is designed to prevent the air supply of the stove from being completely shut off;...
  • Page 12 OPERATING YOUR STOVE - SUITABLE FUELS - Woodland Double sided The Universal air control provides air control for the whole stove from a single lever. The Lever has two key opera�on Moving the control lever in and out Sliding the control lever in reduces and out increases the total amount of combus�on air in the stove. Decreased Air Supply Increased Air Supply Whatever...
  • Page 13 Use the glove when opera�ng air controls and door. Reduced Air Supply in Secondary Posi�on MENDIP STOVES RECOMMEND THE USE OF A FLUE THERMOSTAT TO CHECK YOUR STOVE IS NOT OVERHEATING. PLACE FLUE THERMOSTAT DIRECTLY ABOVE COLLAR OF STOVE AND REFER TO TEMPERATURE GAUGE ON PAGE 8.
  • Page 14 USE OF HOUSE COAL AND PETROLEUM COKE ARE NOT SUITABLE FOR THIS STOVE; ITS USE WILL INVALIDATE THE GUARANTEE. BURNING WOOD IN A SMOKE CONTROL AREA You must purchase a smoke control version of the Mendip stove which is modified slightly to comply with regula�ons.

  • Page 15: Overnight Burning

    Mendip Stoves are designed to burn wood. Wood burns more efficiently and cleanly when it is burnt ho�er, the typical burn cycle of a wood load is 1hr. Mendip Stoves do not recommend that their stoves are burnt overnight for this reason. As a night �me regime we recommend that the fire is loaded when hot and burnt for five minutes with the secondary air control fully open un�l the new wood has taken and is burning, then...

  • Page 16: Troubleshooting

    TROUBLE SHOOTING Fire Will Not Burn - check the air inlet is not obstructed in any way, that chimney and flue ways are clear, that a suitable fuel is being used, that there is an adequate air supply into the room, that an extractor fan is not fi�ed in the same room as the fire.

  • Page 17: Maintenance

    MAINTENANCE Mendip Stoves recommends that your model needs to have the ash removed from the stove at regular intervals (weekly if used daily). Allowing the ash pan to over flow can impede the func�on of the stove and can cause possible damage to the stove grate and ash pan. To remove ash pan use heat protec�ng glove provided .
  • Page 18 STOVE PARTS, COMBUSTION CHAMBER, ASSEMBLY PIÈCES DÉTACHÉES, VUE ÉCLATÉES This sec�on shows the parts contained in your stove, each stove has over 80 spare-parts and, each part is detailed. When new parts are required the sec�on will allow spares to be recognised and ordered. As a further source of reference please visit www.eurostove.co.uk for latest spare-part informa�on.
  • Page 19 HOW TO REMOVE A VERMICULITE BRICK SET MONTAGE ET DÉMONTAGE DE L’INTÉRIEUR To remove a vermiculite brick set take the following steps Pour enlever un ensemble de briques vermiculites suivez les étapes Remove ashpan, grates and log retainers Enlever le cendrier, les grilles et les supports de bûches Remove baffle bricks by removing 8 steel pins from the side walls.
  • Page 20 WOODLAND DOOR ASSEMBLY ECLATE DE PORTE To find out more details, as well as to get prices and availability of these parts, please visit: www.eurostove.co.uk/the-woodland-furnace-door VUE ECLATEE DE LA PORTE Pour plus de détails, ainsi que pour obtenir des prix et la disponibilité...
  • Page 21 Woodland Double sided Vermiculite Brick set Woodland Double face set de déflecteurs en Vermiculite 21 of 40...
  • Page 22 Defra air control stop for smoke control areas Arrét du contrôle de l’air pour les zones de contrôle des fumées 22 of 40...

  • Page 23: Manuel D'installation

    La garantie de 2 ans peut être étendue à une période de garantie totale de 5 ans en enregistrant votre poêle Mendip Stoves dans le mois qui suit la date d'achat. Par conséquent, la date de début de la période de garantie est la date d'achat.

  • Page 24: Avertissement Important

    Ces instructions couvrent les principes de base pour assurer une installation satisfaisante des produits Mendip Stoves : - Modèles Woodland, bien que certains détails puissent nécessiter de légères modifica�ons pour s’adapter à un emplacement local particulier. Dans tous les cas, l’installation doit être conforme aux règlements de construction en vigueur, aux règlements des...
  • Page 25 Pieds réglables Le poêle à bois Woodland DS est équipé de pieds réglables perme�ant d'installer le poêle sur un sol irrégulier. Pour régler les pieds, avant l'installa�on, il faut dévisser les boulons M8 à l'aide d'une clé de 13 mm de manière à...
  • Page 26 Les propriétés plus anciennes, en par�culier, peuvent avoir des défauts de cheminée ou la sec�on transversale peut être trop grande. La société Mendip Stoves conseille l'u�lisa�on d'un système de conduit de fumée de combus�bles solides pour toute installa�on dans des cheminées existantes. Tous les systèmes de cheminée doivent être utilisés conformément au Règlement de construction approuvé.
  • Page 27 Posi�ons des sorties de fumées La sor�e de fumées doit être au-dessus du toit et dans une posi�on telle que les produits de la combus�on puissent être évacués librement quelle que soit la direc�on du vent. Les produits de combustion déchargés ne doivent pas présenter de risque d'incendie.
  • Page 28 Rendement et Tests des poêles Woodland DS est testé conformément à la norme EN 13240. Il est recommandé de l’u�liser dans les zones de contrôle de la fumée lors de la combustion de bûches de bois et lorsqu’il est équipé d’un arrêt mécanique pour empêcher la fermeture du contrôle de l’air secondaire au-delà...
  • Page 29 Le foyer doit être capable de supporter le poids du poêle et de sa cheminée si celle-ci n'est pas soutenue de manière indépendante. Le poêle Woodland DS a été testé et convient pour être installé sur une plaque non combus�ble de 12 mm, telle que des plaques de verre de 12 mm. L'installa�on de tous les foyers doit être conforme en termes de taille et de construc�on afin qu'elle soit conforme aux disposi�ons des règlements de...
  • Page 30 COMMENT INSTALLER UN WOODLAND RANGE-BÛCHE Re�rez les composants internes du Inclinez le poêle sur le côté pour poêle et remplissez le foyer perme�re un accès facile et sûr aux matériaux pour empêcher les briques de pieds. Dévissez les boulons de mise à tomber.
  • Page 31 (à l'arrière du poêle). Sur le modèle Woodland DS, la commande d'air a un déba�ement de 40 mm. La fixa�on SE est conçue pour empêcher que l'alimenta�on en air du poêle ne soit complètement coupée ; cela favorise une combustion complète et agit donc pour diminuer les polluants nocifs résultant d'une combus�on...
  • Page 32 combustibles suscep�bles d'être u�lisés dans le poêle et informez-le qu'il doit u�liser uniquement les combustibles recommandés pour le poêle. Conseillez l'u�lisateur sur ce qu'il doit faire en cas d'émission de fumée ou d'émana�ons du poêle. Le client doit être invité à u�liser un pare-feu conforme aux réglementa�ons locales en ma�ère de pare-feu pour les incendies et d'appareils de chauffage à...
  • Page 33 FONCTIONNEMENT DE VOTRE POÊLE – COMBUSTIBLES APPROPRIES - Woodland Double face La commande d’air universelle permet de contrôler l’ensemble du poêle à par�r d’un seul levier. Le levier a deux fonc�ons principaux. Déplacer le levier de commande vers l’intérieur et l’extérieur Le fait de faire glisser le levier de commande vers l’intérieur réduit et vers l’extérieur augmente la quan�té...
  • Page 34 ALLUMEZ VOTRE POÊLE POUR LA PREMIERE FOIS Avant d'allumer votre poêle pour la première fois, assurez-vous d'avoir lu en�èrement ce manuel et de vous être familiarisé avec les commandes de cet appareil. La peinture résistante à la chaleur de votre poêle durcira la première fois que vous allumerez votre appareil. Il est important que la pièce soit bien ven�lée la première fois que vous allumez votre poêle.
  • Page 35 MENDIP STOVES VOUS RECOMMANDE L'UTILISATION D'UN THERMOSTAT DE CHEMINÉE POUR VÉRIFIER QUE VOTRE POÊLE NE SURCHAUFFE PAS. PLACEZ LE THERMOSTAT DE LA CHEMINÉE DIRECTEMENT AU- DESSUS DU COLLIER DU POÊLE ET REPORTEZ-VOUS À L'INDICATEUR DE TEMPÉRATURE DE LA PAGE 28.
  • Page 36 FONCTIONNEMENT PENDANT LA NUIT Les poêles Mendip sont conçus pour brûler du bois. Le bois brûle plus efficacement et plus proprement lorsqu'il est plus chaud, le cycle de combus�on typique d'une charge de bois est d'une heure. Pour cette raison, Mendip Stoves ne recommande pas que ses poêles fonc�onnent pendant la nuit.

  • Page 37: Diagnostic Des Problèmes

    DIAGNOSTIC DES PROBLÈMES Le feu ne prend pas - vérifiez L’entrée d’air n’est pas obstruée de quelque manière que ce soit, Que les cheminées et les conduits de fumée sont dégagés, Qu’un combus�ble approprié est u�lisé, Qu’il y a un apport d’air suffisant dans la pièce, Qu’un ven�lateur d’extrac�on n’est pas installé...

  • Page 38: Entretien

    ENTRETIEN Mendip vous recommande de re�rer les cendres de votre modèle à intervalles réguliers (une fois par semaine si vous l'u�lisez quo�diennement). Le fait de laisser le cendrier déborder peut entraver le fonc�onnement du poêle et peut causer des dommages éventuels à la grille du poêle et au cendrier. Pour re�rer le cendrier, u�lisez le gant de protec�on thermique fourni.
  • Page 39 Mendip Stoves Ltd Woodland Double Sided ENERGIA · ЕНЕРГИЯ · ΕΝΕΡΓΕΙΑ · ENERGIJA · ENERGY · ENERGIE 2015/1186 39 of 40...
  • Page 40 Mendip Stoves Ltd. Unit H1 Mendip Industrial Estate Mendip Road Rooksbridge Somerset BS26 2UG Website www.mendipstoves.co.uk Email info@eurostove.co.uk Telephone 01934 750 500 Part of the Eurostove Group Woodland Double sided Manual - Version 1 - Feb 2021 v1 M10730-49-00-99-00 40 of 40...
