FONCTIONNEMENT
2.1.1 BRANCHEMENT DE LA BATTERIE (XG7000E ET XG8000E)
REMARQUE :
La batterie envoyée avec le générateur a été complètement chargée.
Une batterie peut perdre une partie de sa charge lorsqu'elle n'est
pas utilisée pendant des périodes prolongées. S'il est impossible de
démarrer le moteur à l'aide de la batterie, brancher le chargeur de
12 V inclus dans la boîte d'accessoires (voir la section « Chargement
de la batterie »). FAIRE FONCTIONNER LE GÉNÉRATEUR NE CHARGE
PAS LA BATTERIE.
Le fil positif de batterie a été délibérément laissé débranché pour le
transport. Pour faire fonctionner l'unité, brancher ce fil à la borne située
sur le démarreur du moteur comme indiqué. Ne pas trop serrer. Faire
glisser la protection en caoutchouc fixée sur la borne du démarreur. Voir
le Schéma 4.

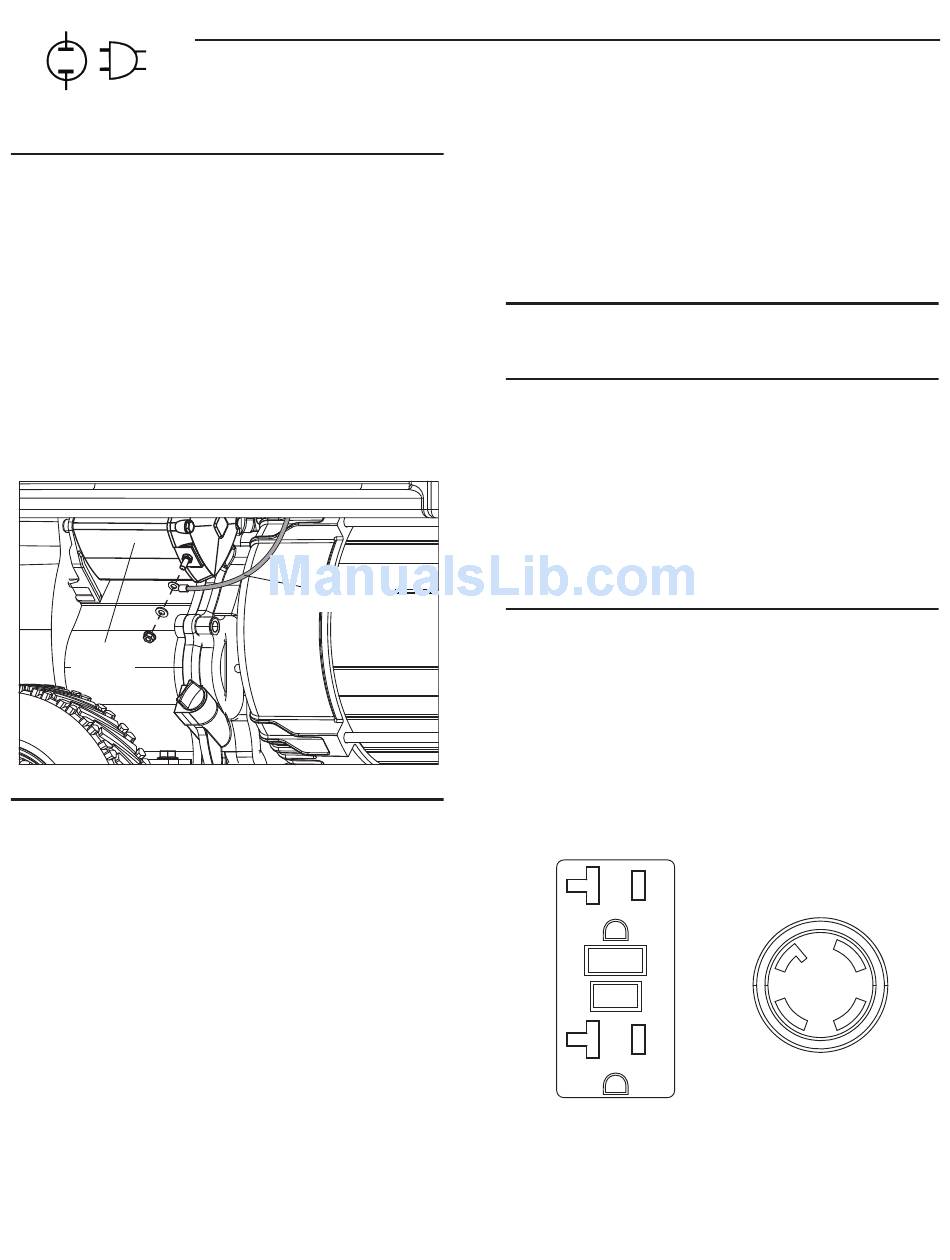

Schéma 4 – Branchement de la batterie
DÉMARREUR
DU MOTEUR
2.2 HOROMÈTRE
L'horomètre relève les heures de fonctionnement pour la maintenance
programmée :
Il y aura une durée de coupure dans le message « CHG OIL » qui clignote
avec le temps écoulé en heures et en dixièmes après les 30 premières
heures de fonctionnement.
Ce message commencera à clignoter à la 29ème heure et se désactivera
à la 31ème heure, laissant une marge de deux heures pour effectuer
l'entretien.
Un message ultérieur « CHG OIL » s'affichera toutes les 100 heures. Le
message clignotera une heure avant et une heure après chaque intervalle
de 100 heures, laissant à nouveau une marge de deux heures pour
effectuer l'entretien.
Toutes les 200 heures, l'icône « SVC » située en bas à gauche de l'écran
clignotera. Le message clignotera une heure avant et une heure après
chaque intervalle de 200 heures, laissant une marge de deux heures pour
effectuer l'entretien.
50
Section 2 – Fonctionnement
Générateur portable
CÂBLE POSITIF
(+) DE BATTERIE
Lorsque l'horomètre est en mode Flash Alert (Alerte clignotante), le
message de maintenance s'affichera toujours en alternance avec le
temps écoulé en heures et en dixièmes. Les heures feront clignoter quatre
heures, puis s'afficheront en alternance avec le message de maintenance
quatre fois jusqu'à ce que la réinitialisation de l'horomètre.
• 100 heures - CHG OIL — Intervalle de changement d'huile (Toutes les
100 heures)
• 200 heures - SVC — Intervalle du filtre à air (Toutes les 200 heures)

2.3 CORDONS ET CONNECTEURS

2.3.1 PRISE DOUBLE À DDFT, 120 V C.A., 20 A
Il s'agit d'une prise de 120 volts protégée contre la surcharge par un
disjoncteur de 20 A (Schéma 5). Utiliser chaque prise pour alimenter
les charges électriques monophasées de 120 V c.a., 60 Hz nécessitant
2 400 watts (2,4 kW) ou 20 A de courant. Utiliser uniquement des cordons
à trois fils avec mise à la terre, bien isolés, de haute qualité conçus pour
125 Volts à 20 A (ou plus).
Garder les cordons prolongateurs aussi courts que possible, de préférence
à une longueur inférieure à 15 pieds, afin d'empêcher une chute de tension
et une surchauffe potentielle des câbles.
2.3.2 PRISE 120/240 V C.A., 30 A
Utiliser une fiche NEMA L14-30 avec cette prise (tourner pour verrouiller/
déverrouiller). Brancher un cordon à 4 fils avec mise à la terre adapté à la
prise et à la charge souhaitée. Le cordon doit être conçu pour 250 V c.a.
à 30 A (ou plus) (Schéma 5).
Utiliser cette prise pour faire fonctionner les charges monophasées de
120 V c.a., 60 Hz nécessitant 3 600 watts (3,6 kW) d'alimentation à
30 A ou des charges monophasées de 240 V c.a., 60 Hz nécessitant
7 000 watts à 8 000 watts d'alimentation, selon le modèle. La prise est
protégée par un disjoncteur de 30 A.
Schéma 5 – Prises du générateur
PRISE DDFT
120 VCA, 20 A
PRISE
120/240 VCA, 30 A
