ENGLISH

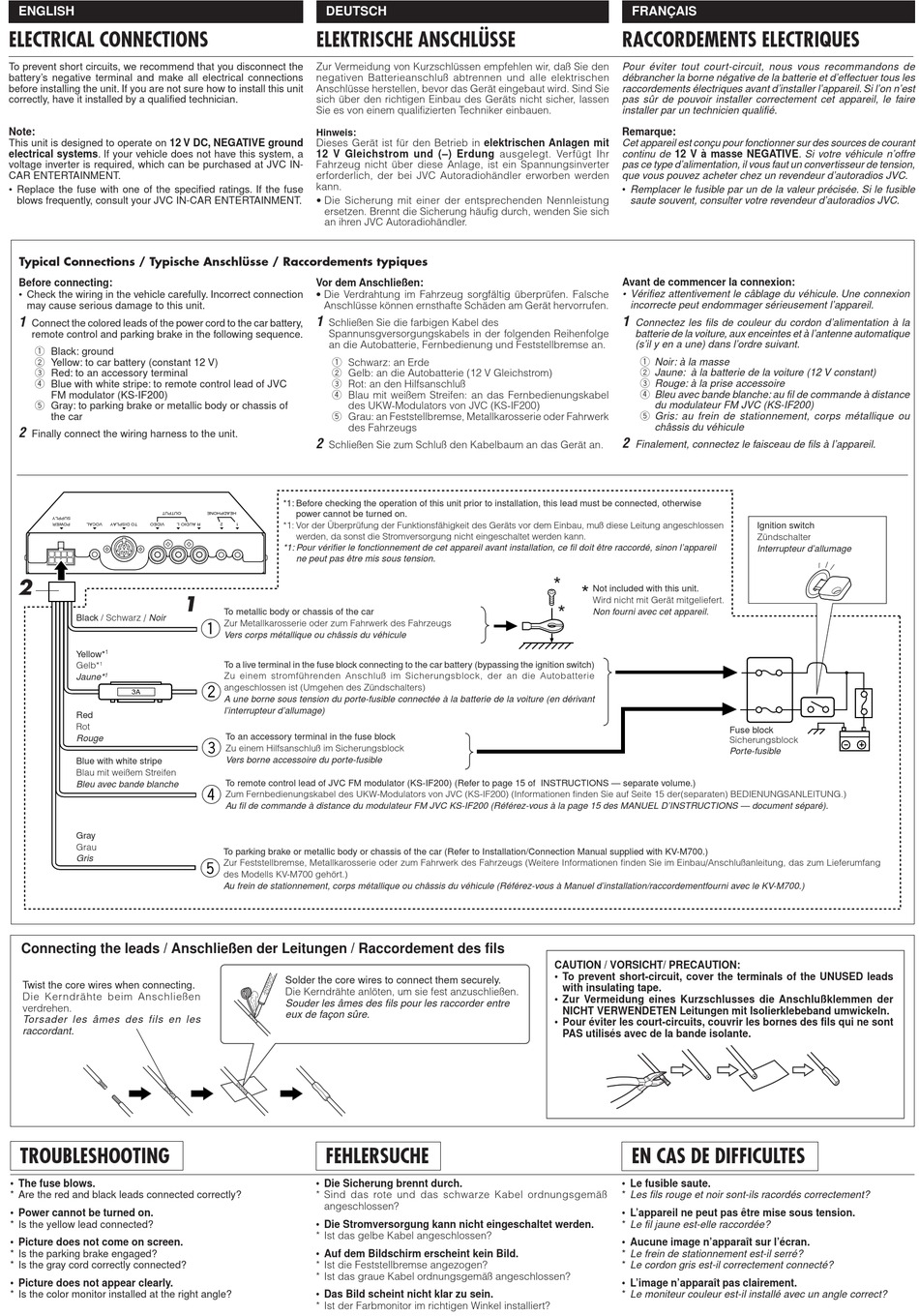

ELECTRICAL CONNECTIONS

To prevent short circuits, we recommend that you disconnect the
battery's negative terminal and make all electrical connections
before installing the unit. If you are not sure how to install this unit
correctly, have it installed by a qualified technician.
Note:
This unit is designed to operate on 12 V DC, NEGATIVE ground
electrical systems. If your vehicle does not have this system, a
voltage inverter is required, which can be purchased at JVC IN-
CAR ENTERTAINMENT.
• Replace the fuse with one of the specified ratings. If the fuse
blows frequently, consult your JVC IN-CAR ENTERTAINMENT.
Typical Connections / Typische Anschlüsse / Raccordements typiques
Before connecting:
• Check the wiring in the vehicle carefully. Incorrect connection
may cause serious damage to this unit.
1
Connect the colored leads of the power cord to the car battery,
remote control and parking brake in the following sequence.
1 Black: ground
2 Yellow: to car battery (constant 12 V)
3 Red: to an accessory terminal
4 Blue with white stripe: to remote control lead of JVC
FM modulator (KS-IF200)
5 Gray: to parking brake or metallic body or chassis of
the car
2
Finally connect the wiring harness to the unit.
OUTPUT
SUPPLY
POWER
VOCAL
DISPLAY
TO
VIDEO
L AUDIO R
2
1
Black / Schwarz / Noir
Yellow*
1
1
Gelb*
Jaune*
1
3A
Red
Rot
Rouge
Blue with white stripe
Blau mit weißem Streifen
Bleu avec bande blanche
Gray
Grau
Gris
Connecting the leads / Anschließen der Leitungen / Raccordement des fils
Twist the core wires when connecting.
Die Kerndrähte beim Anschließen
verdrehen.
Torsader les âmes des fils en les
raccordant.
TROUBLESHOOTING
• The fuse blows.
* Are the red and black leads connected correctly?
• Power cannot be turned on.
* Is the yellow lead connected?
• Picture does not come on screen.
* Is the parking brake engaged?
* Is the gray cord correctly connected?
• Picture does not appear clearly.
* Is the color monitor installed at the right angle?
DEUTSCH
ELEKTRISCHE ANSCHLÜSSE
Zur Vermeidung von Kurzschlüssen empfehlen wir, daß Sie den
negativen Batterieanschluß abtrennen und alle elektrischen
Anschlüsse herstellen, bevor das Gerät eingebaut wird. Sind Sie
sich über den richtigen Einbau des Geräts nicht sicher, lassen
Sie es von einem qualifizierten Techniker einbauen.
Hinweis:
Dieses Gerät ist für den Betrieb in elektrischen Anlagen mit
12 V Gleichstrom und (–) Erdung ausgelegt. Verfügt Ihr
Fahrzeug nicht über diese Anlage, ist ein Spannungsinverter
erforderlich, der bei JVC Autoradiohändler erworben werden
kann.
• Die Sicherung mit einer der entsprechenden Nennleistung
ersetzen. Brennt die Sicherung häufig durch, wenden Sie sich
an ihren JVC Autoradiohändler.
Vor dem Anschließen:
• Die Verdrahtung im Fahrzeug sorgfältig überprüfen. Falsche
Anschlüsse können ernsthafte Schäden am Gerät hervorrufen.
1
Schließen Sie die farbigen Kabel des
Spannunsgversorgungskabels in der folgenden Reihenfolge
an die Autobatterie, Fernbedienung und Feststellbremse an.
1 Schwarz: an Erde
2 Gelb: an die Autobatterie (12 V Gleichstrom)
3 Rot: an den Hilfsanschluß
4 Blau mit weißem Streifen: an das Fernbedienungskabel
des UKW-Modulators von JVC (KS-IF200)
5 Grau: an Feststellbremse, Metallkarosserie oder Fahrwerk
des Fahrzeugs
2
Schließen Sie zum Schluß den Kabelbaum an das Gerät an.
*1: Before checking the operation of this unit prior to installation, this lead must be connected, otherwise
power cannot be turned on.
HEADPHONE
2
1
*1: Vor der Überprüfung der Funktionsfähigkeit des Geräts vor dem Einbau, muß diese Leitung angeschlossen
werden, da sonst die Stromversorgung nicht eingeschaltet werden kann.
*1: Pour vérifier le fonctionnement de cet appareil avant installation, ce fil doit être raccordé, sinon l'appareil
ne peut pas être mis sous tension.
To metallic body or chassis of the car
1
Zur Metallkarosserie oder zum Fahrwerk des Fahrzeugs
Vers corps métallique ou châssis du véhicule
To a live terminal in the fuse block connecting to the car battery (bypassing the ignition switch)
Zu einem stromführenden Anschluß im Sicherungsblock, der an die Autobatterie
2
angeschlossen ist (Umgehen des Zündschalters)
A une borne sous tension du porte-fusible connectée à la batterie de la voiture (en dérivant
l'interrupteur d'allumage)
To an accessory terminal in the fuse block
3
Zu einem Hilfsanschluß im Sicherungsblock
Vers borne accessoire du porte-fusible
To remote control lead of JVC FM modulator (KS-IF200) (Refer to page 15 of INSTRUCTIONS — separate volume.)
4
Zum Fernbedienungskabel des UKW-Modulators von JVC (KS-IF200) (Informationen finden Sie auf Seite 15 der(separaten) BEDIENUNGSANLEITUNG.)
Au fil de commande à distance du modulateur FM JVC KS-IF200 (Référez-vous à la page 15 des MANUEL D'INSTRUCTIONS — document séparé).
To parking brake or metallic body or chassis of the car (Refer to Installation/Connection Manual supplied with KV-M700.)
5
Zur Feststellbremse, Metallkarosserie oder zum Fahrwerk des Fahrzeugs (Weitere Informationen finden Sie im Einbau/Anschlußanleitung, das zum Lieferumfang
des Modells KV-M700 gehört.)
Au frein de stationnement, corps métallique ou châssis du véhicule (Référez-vous à Manuel d'installation/raccordementfourni avec le KV-M700.)
Solder the core wires to connect them securely.
Die Kerndrähte anlöten, um sie fest anzuschließen.
Souder les âmes des fils pour les raccorder entre
eux de façon sûre.
FEHLERSUCHE
• Die Sicherung brennt durch.
* Sind das rote und das schwarze Kabel ordnungsgemäß
angeschlossen?
• Die Stromversorgung kann nicht eingeschaltet werden.
* Ist das gelbe Kabel angeschlossen?
• Auf dem Bildschirm erscheint kein Bild.
* Ist die Feststellbremse angezogen?
* Ist das graue Kabel ordnungsgemäß angeschlossen?
• Das Bild scheint nicht klar zu sein.
* Ist der Farbmonitor im richtigen Winkel installiert?
FRANÇAIS
RACCORDEMENTS ELECTRIQUES
Pour éviter tout court-circuit, nous vous recommandons de
débrancher la borne négative de la batterie et d'effectuer tous les
raccordements électriques avant d'installer l'appareil. Si l'on n'est
pas sûr de pouvoir installer correctement cet appareil, le faire
installer par un technicien qualifié.
Remarque:
Cet appareil est conçu pour fonctionner sur des sources de courant
continu de 12 V à masse NEGATIVE . Si votre véhicule n'offre
pas ce type d'alimentation, il vous faut un convertisseur de tension,
que vous pouvez acheter chez un revendeur d'autoradios JVC.
• Remplacer le fusible par un de la valeur précisée. Si le fusible
saute souvent, consulter votre revendeur d'autoradios JVC.
Avant de commencer la connexion:
• Vérifiez attentivement le câblage du véhicule. Une connexion
incorrecte peut endommager sérieusement l'appareil.
1
Connectez les fils de couleur du cordon d'alimentation à la
batterie de la voiture, aux enceintes et à l'antenne automatique
(s'il y en a une) dans l'ordre suivant.
1 Noir: à la masse
2 Jaune: à la batterie de la voiture (12 V constant)
3 Rouge: à la prise accessoire
4 Bleu avec bande blanche: au fil de commande à distance
du modulateur FM JVC (KS-IF200)
5 Gris: au frein de stationnement, corps métallique ou
châssis du véhicule
2
Finalement, connectez le faisceau de fils à l'appareil.
*
*
Not included with this unit.
Wird nicht mit Gerät mitgeliefert.
*
Non fourni avec cet appareil.
CAUTION / VORSICHT/ PRECAUTION:
• To prevent short-circuit, cover the terminals of the UNUSED leads
with insulating tape.
• Zur Vermeidung eines Kurzschlusses die Anschlußklemmen der
NICHT VERWENDETEN Leitungen mit Isolierklebeband umwickeln.
• Pour éviter les court-circuits, couvrir les bornes des fils qui ne sont
PAS utilisés avec de la bande isolante.
EN CAS DE DIFFICULTES
• Le fusible saute.
* Les fils rouge et noir sont-ils racordés correctement?
• L'appareil ne peut pas être mise sous tension.
* Le fil jaune est-elle raccordée?
• Aucune image n'apparaît sur l'écran.
* Le frein de stationnement est-il serré?
* Le cordon gris est-il correctement connecté?
• L'image n'apparaît pas clairement.
* Le moniteur couleur est-il installé avec un angle correct?
Ignition switch
Zündschalter
Interrupteur d'allumage
Fuse block
Sicherungsblock
Porte-fusible
