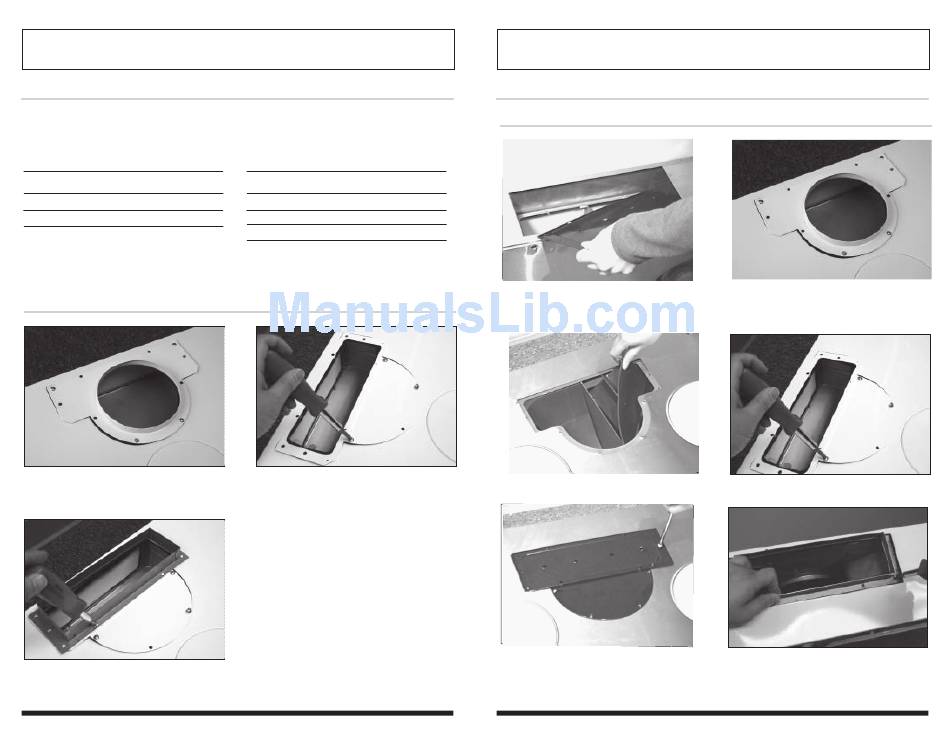

OPTIONS DE CONFIGURATION

Cette hotte est pourvue en option d'un débouché vertical de 6", d'un débouché vertical de 3¼" x 10"
ou d'un débouché arrière de 3¼" x 10". Les accessoires supplémentaires sont disponibles pour
convertir l'appareil selon l'une des méthodes de débouché mentionnées.
Options de Configuration
Débouché vertical rond de 6"
Débouché vertical de 3 1/4"x10"
Débouché arrière horizontal de 3 1/4"x10"
Débouché vertical de 3¼" x 10"
1. Retirez l'adaptateur de 6" pré-monté à l'ouverture du
conduit. Laisses le profil de calfeutrement fixé à son
emplacement original.
3. Installez le collier de fixation principal de 3¼" x 10"
sur l'adaptateur avec les vis restantes.
Accessoires de Configuration
Adaptateur de rond à rectangle
Adaptateur de rectangle à rond (pré-monté)
Profil de calfeutrement (pré-monté)
Collier de fixation pricipal de 3¼" x 10"
2. Placez l'adaptateur rectangulair sur le profil de
calfeutrement tel qu'indiqué sur l'image et fixez les 4
vis de la section en demi-lune.
Modèles: AK6500, AK6536, AK6542, AK2500, AK2536
OPTIONS DE CONFIGURATION
Débouché arrière de 3¼" x 10"
1. Retirez toutes les vis du couvercle rectangulaire
arrière pré-monté et enlevez le couvercle situé à
l'arrière de la hotte.
3. Enlevez les deux déviateurs d'air de l'ouverture
de la partie supérieure de la hotte tel qu'indiqué.
5. Fixez la plaque rectangulaire préalablement enlevée
sur l'adaptateur.
Page 6
INSTALLATION
2. Enlevez l'adaptateur pré-monté sur la partie
supérieure de l'appareil.
4. Fixez l'adaptateur rectangulaire à l'ouverture de la
partie supérieure de la hotte.
6. Installez le collier de fixation principal (fourni) à
l'ouverture du débouché arrière.
Modèles: AK6500, AK6536, AK6542, AK2500, AK2536
Page 7
