INSTALLATION
CONDUIT D'AÉRATION
AVERTISSEMENT DE RISQUES D'INCENDIE
N'évacuez ou ne terminez JAMAIS l'échappement du conduit dans les espaces entre les murs, les
vides sanitaires, le plafond, le grenier, ou le garage. Tous les échappements doivent être dirigés à
l' extérieur de la maison.
Utilisez des conduits d'aération en métal seulement.
Fixez toutes les pièces du conduit à l'aide de vis à tôle et isolez tous les joints à l'aide de ruban à
conduit ou ruban réflecteur certifiés.

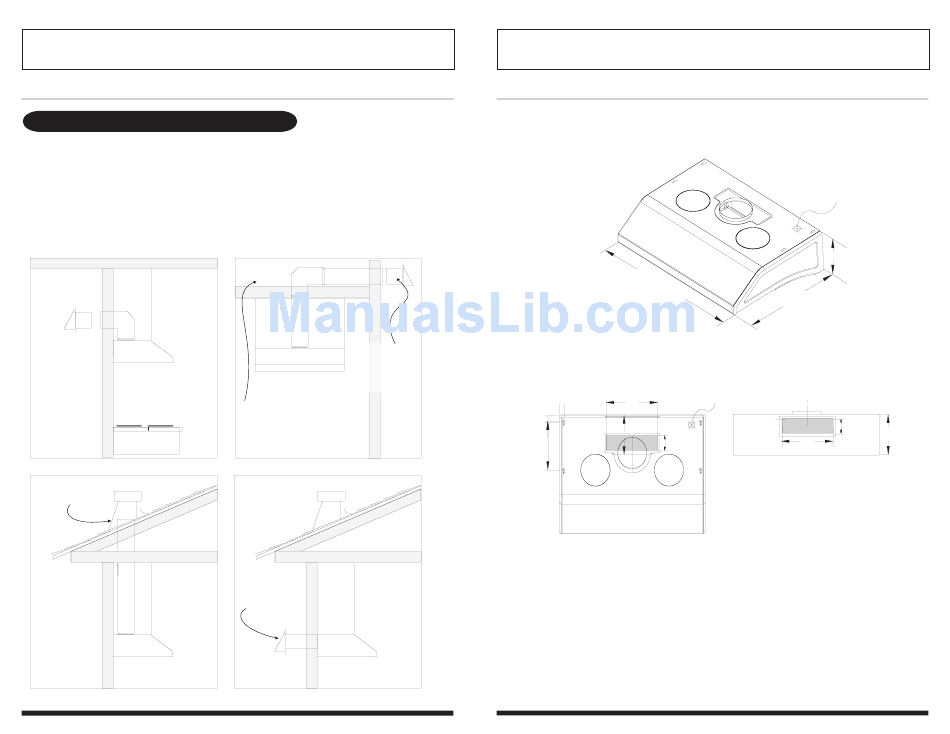

Quelques options de configuration pour le conduit:
Bouche d'aération
de mur latéral
avec clapet
anti-refoulement
Pente de la toiture
avec solin et chapeau
Bouche d'aération
de mur latéral
avec clapet
anti-refoulement
Retombée de plafond
ou vide sanitaire
Conduit arrière
Modèles: AK6500, AK6536, AK6542, AK2500, AK2536
SPÉCIFICATIONS
VUE DE DESSUS
1"
1-1/8"
9"
Page 2
INSTALLATION
30"
36"
42"
22-1/4"
VUE ARRIÈRE
Entrée défonçable
10"
3/4"
6-5/8"
3-1/4"
Modèles: AK6500, AK6536, AK6542, AK2500, AK2536
Entrée défonçable
7-5/8"
CL
3-1/4"
7-5/8"
10"
Page 3
