Français

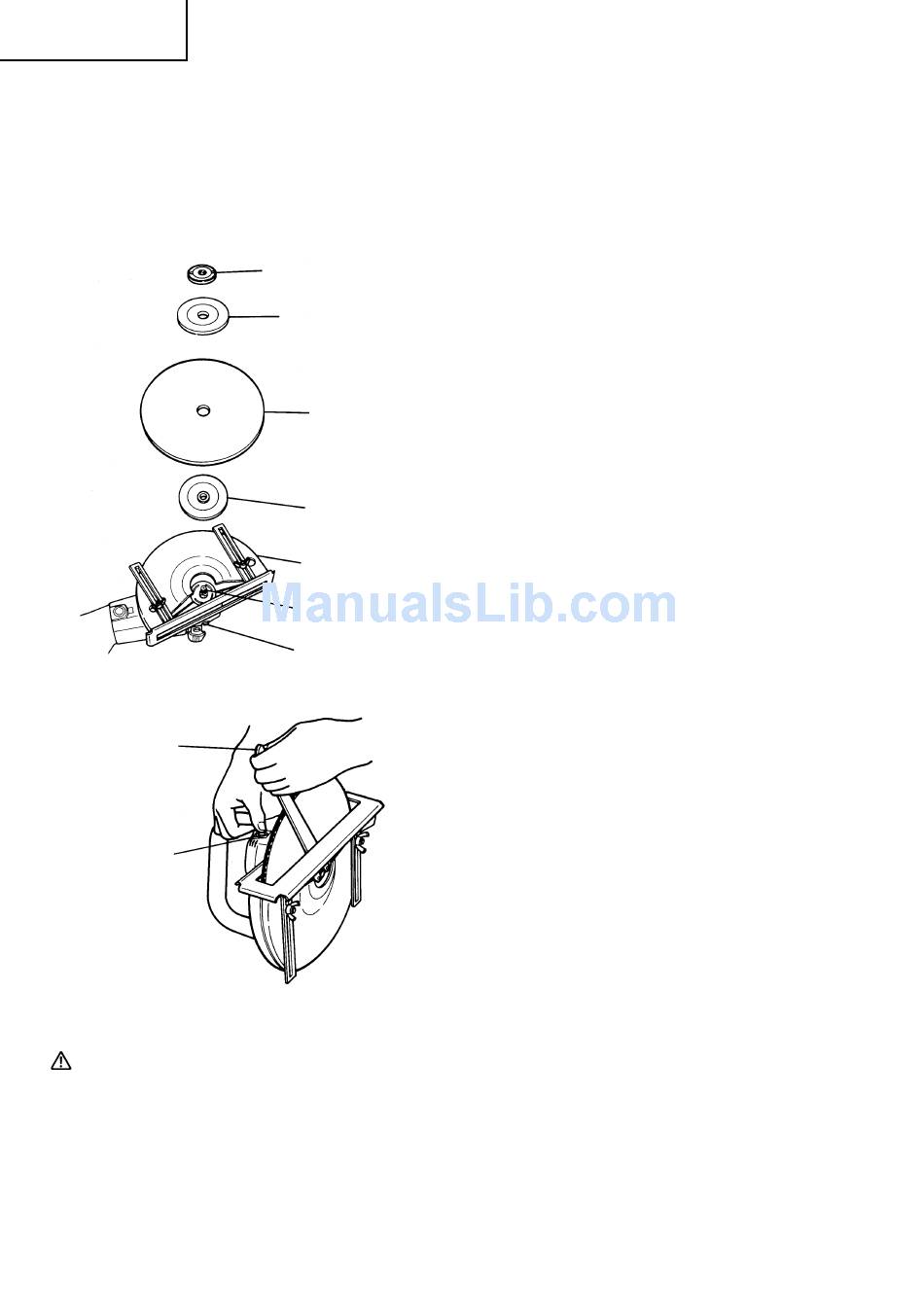

(2) Poser la rondelle de meule sur l'arbre.
(3) Ajuster la saillie de la meule à découper sur la
rondelle de meule.
(4) Poser la rondelle intérieure sur la meule à découper
et visser l'écrou de meule sur l'arbre.
(5) Introduire la goupille de blocage pour empêcher
la rotation de l'arbre et serrer l'écrou de meule avec
la clé accessoire, comme le représente la Fig. 3.
Clé
Goupille de
blocage
PRECAUTION :
Après avoir fixé la meule à découper, s'assurer
qu'elle n'entre pas en contact avec le couvre-meule
et l'embase.
2.
Démontage
Suivre la procédure susmentionnée dans l'ordre
inverse.
18
Ecrou de meule
Rondelle intérieure
Meule à
découper
Rondelle de la
meule
Couvre-meule
Arbre
Goupille de
blocage
Fig. 2
Fig. 3
