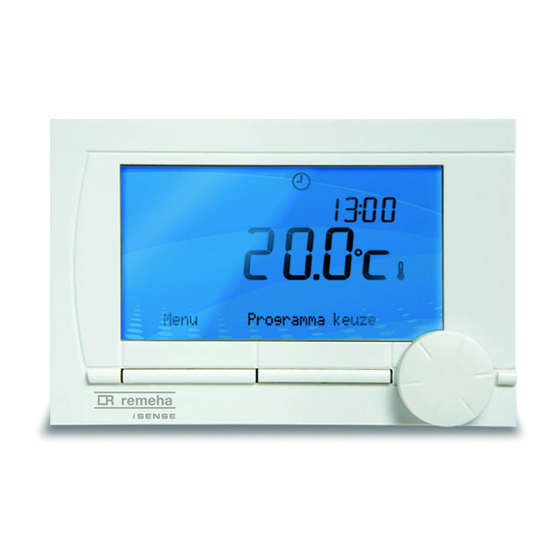

REMEHA iSense User Manual

Timer thermostat
Hide thumbs Also See for iSense:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

See also: Installation and Servicing Manual
i Sense
Klokthermostaat
Timer thermostat
Thermostat
à horloge
Zeitschaltthermostat
Gebruikershandleiding
User manual
Guide d'utilisation
Bedienungsanleitung

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the iSense and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for REMEHA iSense

Summary of Contents for REMEHA iSense

  • Page 1 i Sense Klokthermostaat Timer thermostat Thermostat à horloge Zeitschaltthermostat Gebruikershandleiding User manual Guide d'utilisation Bedienungsanleitung...

  • Page 3: Table Of Contents

    Inhoudsopgave 6. iSense gebruiken ......23 1. Inleiding ..........6.1 Programma kiezen ....23 6.2 Temperatuur tijdelijk wijzigen ..23 2. Overzicht ..........6.3 Openhaardfunctie ...... 24 2.1 Display ......... 2.2 Knoppen ........6.4 Informatie ........25 7. Meldingen ........25 3.

  • Page 4: Inleiding

    Een volledige beschrijving van de Remeha iSense vindt u in de installatie- en servicehandleiding. Deze kunt u downloaden via nl.remeha.com. 2. Overzicht De iSense is menugestuurd, waardoor de bediening zeer eenvoudig is: hij heeft maar drie knoppen. Display Menu Programmakeuze...

  • Page 5: Display

    2.1 Display Pictogrammen Tijd Temperatuur Tekstvak menu's Functie knop A Functie knop B Menu Programmakeuze T000060-06-A Belangrijkste pictogrammen Niet getoonde pictogrammen Klokprogramma actief Regelaar vraagt warmte Continu dagtemperatuur CV-ketel brandt voor warmwater Continu nachttemperatuur CV-ketel brandt voor CV Vorstbeveiliging Zomerstand Waarschuwingssymbolen Handmatige stand Waterdruk in cv-ketel te laag...

  • Page 6: Knoppen

    2.2 Knoppen De functie van knop A en knop B hangt af van de taak die u uitvoert. De functie wordt weergegeven in het display, direct boven de knoppen. T000059-06-B Knop C is tegelijk een druk- en een draaiknop. Door te drukken bevestigt u keuzes, bijvoorbeeld menukeuzes.

  • Page 7: Installatie

    Standaard is de iSense ingesteld op ruimteregeling, wat inhoudt dat de binnentemperatuur wordt gebruikt voor het regelen van de cv. U kunt de iSense daarom het beste aan een binnenmuur hangen in de kamer waar u het meest verblijft, bijvoorbeeld de woonkamer.
  • Page 8 Over het algemeen is de reikwijdte van de iSense RF in gebouwen 30 meter. Let op! Dit is slechts een indicatieve waarde! De daadwerkelijke reikwijdte van het RF signaal is in hoge mate afhankelijk van de lokale omgeving. Houdt er rekening mee dat het aantal muren en plafonds, al dan niet voorzien van metaal, de ontvangst (sterk) kan beïnvloeden.

  • Page 9: Montage En Aansluiting

    3.2 Montage en aansluiting Voordat u de iSense kunt monteren en aansluiten, moet u eerst: • de ketel zo instellen dat hij kan worden aangesloten op een OpenTherm thermostaat. • de ketel uitzetten. Raadpleeg hiervoor de documentatie van de ketel.

  • Page 10: Plaats Van De Buitensensor

    (Alleen iSense RF) Plaats 3 AA-batterijen (penlites) in de ther- mostaat. Deze zijn nodig om de iSense RF te laten functioneren. De iSense is nu klaar voor gebruik. Voor de iSense RF dient nu de iBase te worden gemonteerd. Raadpleeg hiervoor de iBase documentatie.

  • Page 11: Voor Eerste Gebruik

    Standaard staat de iSense ingesteld op ruimteregeling. Dat betekent dat de aanvoertemperatuur van het cv-water geregeld wordt op basis van de temperatuur in de ruimte waar de iSense hangt. De ketel is ook weersafhankelijk aan te sturen, dat wil zeggen op basis van de buitentemperatuur.

  • Page 12: Instellen

    U kunt het klokprogramma uiteraard aanpassen aan uw eigen wensen. Zie daarvoor hoofdstuk 5. 5. Instellen 5.1 Drie gebruikersniveaus De iSense kent drie gebruikersniveaus: • Eenvoudig: in deze stand worden er geen klokprogramma’s gebruikt. U kunt de temperatuur op de thermostaat alleen handmatig instellen.

  • Page 13: Klokprogramma Maken Of Wijzigen

    U kunt het standaard klokprogramma aanpassen, of een geheel nieuw programma invoeren. De iSense begint standaard al vóór het ingestelde tijdstip met aanwarmen, zodat de ruimte op het juiste tijdstip op de gewenste temperatuur is.
  • Page 14 Zo’n overzicht kan er als volgt uitzien: Tijdstip 7:00 9:00 11:00 13:00 15:00 17:00 19:00 21:00 23:00 0:00 T001003-06-A Achterin deze handleiding vindt u een leeg overzicht, dat u kunt gebruiken voor uw eigen klokprogramma.
  • Page 15 Nieuw klokprogramma maken 1. Kies in Menu > Programma > Klokprogramma > Nieuw. 2. Kies eventueel een uitgangsprogramma (Overdag thuis, Midweek thuis of Weekend thuis). Op basis daarvan kunt u uw eigen klokprogramma instellen. Druk op knop C om te bevestigen. 3.
  • Page 16 Bestaand klokprogramma wijzigen 1. Kies in Menu > Programma > Klokprogramma > Wijzigen. 2. Ga naar de dag waarvoor u het klokprogramma wilt wijzigen. Druk op knop C om te bevestigen. 3. Ga naar het schakelmoment dat u wilt wijzigen. Druk op knop C om te bevestigen. Met de knop Verwijderen verwijdert u het geselecteerde schakelmoment.

  • Page 17: Continutemperaturen Instellen

    5.3 Continutemperaturen instellen In plaats van het klokprogramma kunt u ook de ruimtetemperatuur continu op een bepaalde waarde instellen. Via Menu > Programma kunt u drie verschillende continutemperaturen instellen: Dagtemperatuur: ruimtetemperatuur overdag, behorende bij het programma ́ C ontinu dag ́ . •...

  • Page 18: Regelstrategie Instellen

    5.4 Regelstrategie instellen In de iSense kunt u op verschillende manieren gebruik maken van de ruimte- en/of weersafhankelijke regelingen. U kiest een regeling via Menu > Instellingen > Systeem > Regel strategie. Specifi eke instellingen weersafhankelijke regeling Als u voor een weersafhankelijke regeling heeft gekozen, kunt u een aantal extra instellingen doen, via Menu >...
  • Page 19 • Stookgrens nacht: buitentemperatuur waarboven de cv uitgeschakeld is gedurende de nacht. De stookgrens nacht is van toepassing als de gewenste ruimtetemperatuur gelijk of lager is dan de nachttemperatuur die ingesteld is via Menu > Programma > Nacht- temperatuur...
  • Page 20 Stooklijn – een voorbeeld Klimaatpunt Verhoogde ruimtetem- peratuur gedurende de dag Gewenste ruimtetem- peratuur van 20ºC gedurende de dag Gewenste ruimtetem- peratuur van 15ºC gedurende Voetpunt de nacht Buitentemperatuur (ºC) T001032-06-A Zie ook stookgrens dag/nacht 12.4 De stooklijninstellingen zijn sterk afhankelijk van het ontwerp van het cv-systeem en de woning. Een eenduidig advies hiervoor is er dus niet.

  • Page 21: Vakantieprogramma Instellen

    5.5 Vakantieprogramma instellen Bent u langere tijd van huis, dan kan het handig zijn om een vakantieprogramma in te stellen. Dit zorgt gedurende de periode die u instelt, voor een constante temperatuur in uw huis. Die temperatuur stelt u zelf in. Een vakantieprogramma treedt automatisch in werking vanaf 0.00 uur op de begindatum en eindigt bij aanvang van de einddatum.

  • Page 22: Overige Instellingen

    Warmhoudfunctie: wordt gebruikt om aan te geven wanneer het tapwater voorverwarmd moet worden. Wanneer het tapwater voorverwarmd is, is er sneller warm water beschikbaar. • Digitale ingang: om de iSense opdrachten te laten uitvoeren vanaf een externe module, bijvoorbeeld bij overwerk. •...

  • Page 23: Isense Gebruiken

    6. iSense gebruiken 6.1 Programma kiezen Via Programmakeuze in het hoofdscherm kunt u een van de volgende programma’s kiezen: • Klokprogramma: de cv-temperatuur wordt geregeld volgens het programma dat u heeft ingesteld. • Continu dag: de temperatuur blijft constant op de dagtemperatuur die u heeft ingesteld.

  • Page 24: Openhaardfunctie

    Om de handmatige temperatuurwijziging op te heffen, drukt u op de knop Vervolg programma. 6.3 Openhaardfunctie Als de temperatuur in de ruimte waar de iSense hangt, de ingestelde temperatuur bereikt, schakelt de cv uit. Dit kan onwenselijk zijn, bijvoorbeeld wanneer u een open haard aan heeft of als er veel mensen aanwezig zijn.

  • Page 25: Informatie

    Om te voorkomen dat in de ruimte waar de iSense hangt, de ruimtetemperatuur te hoog oploopt, is het wenselijk dat u daar de radiatorkranen dichtdraait. Wanneer de buitentemperatuurvoeler gebruikt wordt, schakelt de regelaar over op weersafhankelijk regelen. 6.4 Informatie Via Menu > Informatie kunt u bedrijfsinformatie over uw cv opvragen, bijvoorbeeld de waterdruk in het cv-systeem en verschillende temperaturen.

  • Page 26: Foutmeldingen

    7.1 Foutmeldingen F200: Geen verbinding met buitensensor Foutcode F200 Foutindicatie branden. Beeldschermtekst Geen verbinding met buitensensor. Oplossing Controleer de verbinding van de ketel met de buitentemperatuursensor. T001014-06-A F203: Fout in verbinding met ketel Foutindicatie Foutcode F203 brandt. Beeldschermtekst Communicatiefout. Controleer de verbinding. Controleer de verbinding met de ketel.
  • Page 27 F214: Onjuiste meting ruimtetemperatuur Foutcode F214 Foutindicatie brandt. Beeldschermtekst Ruimtetemperatuur ligt buiten het meetbereik of de sensor is defect. Oplossing Meting van de ruimtetemperatuur is onjuist. Wanneer de ruimtetemperatuur tussen -5ºC en 65ºC ligt, is mogelijk de temperatuursensor defect. Raadpleeg uw installateur. T001015-06-A F215: Regelaar defect Foutcode F215...
  • Page 28 Raadpleeg daarvoor de handleiding van de iBase. Kies in de iSense Menu > Instellingen > Gebruikersinst. > Verbinding. Lost dit het probleem niet op, zoek dan voor iSense en of iBase een andere locatie of verwijder indien mogelijk “obstakels” die het RF-signaal kunnen storen.
  • Page 29 Waterdruk te laag Actuele waterdruk Foutindicatie branden. Beeldschermtekst De waterdruk in uw cv-systeem is te laag. Oplossing Vul het water in het cv-systeem bij. Zie hiervoor de documentatie van uw cv-ketel. T001011-06-A E-code: Ketelstoring E-code Foutindicatie brandt. Beeldschermtekst Ketelstoring.Raadpleeg de storingstabel in de gebruikershandleiding van de ketel. Oplossing Gebruik de E-code om de storing te vinden in de documentatie van de cv-ketel.

  • Page 30: Servicemelding

    Batterijen regelaar leeg Foutindicatie branden. Beeldschermtekst Oplossing Batterijen bijna leeg. Vervang de batterijen door voorzijde van de regelaar te verwijderen. T001016-06-A 7.2 Servicemelding Service aan ketel noodzakelijk Foutindicatie Beeldschermtekst Servicebeurt type (A,B, of C) in twee maand nodig. Maak hiervoor een afspraak met uw installateur.

  • Page 31: Problemen En Oplossingen

    8. Problemen en oplossingen Probleem De cv gaat 's morgens te vroeg aan. Oplossing Pas de instelling Max. aanwarmtijd aan (zie de installatie- en servicehandleiding). Het gevolg kan wel zijn dat de woning niet op tijd op temperatuur is. T001019-06-A Probleem Het is niet op tijd warm in huis.
  • Page 32 Probleem Het wordt te warm in huis. Bij weersafhankelijk regelen wordt geen rekening gehouden met de gemeten Oplossing ruimtetemperatuur. Los het probleem op een van de volgende manieren op: - Stel de thermostatische radiatorkranen juist in. - Verlaag de stooklijn (zie de installatie- en servicehandleiding). - Verander van regelstrategie (zie de installatie- en servicehandleiding).
  • Page 33 Probleem Het duurt lang voordat het tapwater uit de kraan op temperatuur is. - Bij ketel: het kan zijn dat de tapwater-warmhoudfunctie is uitgeschakeld. Oplossing nIn dat geval wordt het symbool in het display getoond. nRegel de tapwater-warmhoudfunctie met de instelling Warmhouden n(zie de installatie- en servicehandleiding).
  • Page 34 Probleem De ketel gaat 's nachts de woning aanwarmen of het tapwater verwarmen, terwijl de regelaar laag staat. Oplossing - Bij weersafhankelijk regelen (OTC) brandt de ketel op basis van de nbuitentemperatuur. Door de Stookgrens nacht aan te passen of een andere nregelstrategie te kiezen kunt u dit voorkomen.
  • Page 35 T001025-06-A Probleem Het display werkt niet. Oplossing iSense Open Therm: Controleer of de bedrading juist is aangesloten en of de stekker van de ketel in het stopcontact zit. iSense RF: plaats (volle) batterijen. T001026-06-A Probleem De achtergrondverlichting van het display werkt niet.

  • Page 36: Technische Specifi Caties

    Hoogte exclusief knoppen 96 x 144 x 25 (l x b x h) in mm Voeding iSense OpenTherm Via OpenTherm iSense RF Via batterijen of losse 5Vdc-adapter Elektrische aansluiting iSense OpenTherm OpenTherm-communicatie. Aansluiting voor zwakstroomdraden iSense RF Bi-directionele beveiligde communicatie Batterijen 3 x AA-batterij.
  • Page 37 De meting gebeurt in de ketel en wordt doorgegeven aan de regelaar. Buitentemperatuur Raadpleeg de keteldocumentatie voor de nauwkeurigheid van de meting. Temperatuurinstelgebied 5 – 35°C Kalibratiemogelijkheid Binnen- en buitentemperatuursensor: -5 tot + 5 in stappen van 0,5 °C Regeling Modulerende temperatuurregeling Optimalisatie van de regeling is mogelijk Ruimteregeling Overshoot: maximaal 1 °C na aanwarmen Temperatuurvariatie: minder dan 0,25 °C...
  • Page 38 Instelnauwkeurigheid Temperatuur: 0,5 °C. Klokprogramma: 10 minuten. Over het algemeen is de reikwijdte van de iSense RF in gebouwen 30 meter. Draadloos bereik (iSense RF) Het bereik is sterk afhankelijk van de situatie ter plaatse zie paragraaf 3.1 Bediening Menugestuurd d.m.v. druktoetsen en drukdraaiknop Montage Direct op de wand d.m.v.

  • Page 39: Bijlage: Leeg Klokprogramma

    Bijlage: leeg klokprogramma Tijdstip Tijdstip 00.__ 12.__ 01.__ 13.__ 02.__ 14.__ 03.__ 15.__ 04.__ 16.__ 05.__ 17.__ 06.__ 18.__ 07.__ 19.__ 08.__ 20.__ 09.__ 21.__ 10.__ 22.__ 11.__ 23.__ T001004-06-A Schakelpunten kunnen per 10 minuten precies worden ingesteld. Vul zelf de schakelpunten naar wens in.
  • Page 42 5.5 Setting a holiday program ..60 2. Overview ..........43 5.6 Other settings ......61 2.1 Display ......... 44 6. Using the iSense ......62 2.2 Buttons ......... 44 6.1 Selecting a program ....62 3. Installation ......... 46 6.2 Temporarily changing...

  • Page 43: Introduction

    This manual covers both versions (Open Therm and RF). Where information only pertains to one of the two versions then this is clearly stated. A full description of the Remeha iSense can be found in the Installation and Service manual. 2. Overview The iSense is menu-controlled, which means it is very simple to operate: it only has three buttons.

  • Page 44: Display

    2.1 Display Pictograms Time Temperature Textbox menus Mode button A Mode button B Menu Program T000060-06-A Most important pictograms Pictograms not shown Clock program active Controller requesting heat Continuous day temperature Central heating boiler on for hot water Continuous night temperature Central heating boiler on for central heating Frost protection Summer mode...

  • Page 45: Buttons

    2.2 Buttons The function of button A and button B depends on the task you are carrying out. The function is shown in the display, immediately above the buttons. T000059-06-B Button C is a push-turn button. You press it to confi...

  • Page 46: Installation

    The iSense is set to room control by default, which means that the inside temperature is used to control the central heating. That is why it is best to locate the iSense on an internal wall in the room in which you spend the most time, such as the living room.
  • Page 47  Sense RF wireless range The range of the iSense RF in buildings is generally 30 metres. Note! This value is purely an indication. The actual range of the RF signal depends strongly on the local environment. Remember that the number of walls and ceilings (metal or otherwise) can have a (considerable) impact on reception.

  • Page 48: Installation And Connection

    3.2 Installation and connection The following must be done before you install and connect the iSense: • Adjust the boiler so that it can be connected to an OpenTherm thermostat. • Turn off the boiler. Consult the boiler documentation for this process.

  • Page 49: Location Of The Outside Sensor

    (iSense RF only) Place 3 AA batteries in the thermostat. These are required to operate the iSense RF. The programs that are set are saved if the boiler or the iSense is switched off (even if there are no batteries).

  • Page 50: Prior To Fi Rst Use

    4.2 Default setting Room control The iSense is set to room control by default. This means that the fl ow temperature of the central heating water is controlled by the temperature in the room where the iSense is installed. Weather-compensated boiler control is also possible (with outside sensor); in other words based on the outside temperature.

  • Page 51: Setting

    You can of course adapt the clock programs to your own requirements. See Chapter 5. 5. Setting 5.1 Three usage modes The iSense has three usage modes: • Basic: no clock programs are used in this mode. You can only set the temperature on the thermostat manually.

  • Page 52: Creating Or Changing A Clock Program

    A clock program automatically controls the temperature for a day, and can be set for each individual day. You can adjust the default clock program or enter a completely new program. The iSense starts pre-heating prior to the set time by default, so that the room has reached the desired temperature at the correct time.
  • Page 53 An example of an overview is shown below: Time 7:00 9:00 11:00 13:00 15:00 17:00 19:00 21:00 23:00 0:00 T001003-06-A There is an overview template at the back of this manual that you can use for your own clock program.
  • Page 54 Creating a new clock program 1. Select Menu > Program > Clock prog. > New time. 2. Select an initial program if appropriate (Daytime home, Midweek home or Weekend home). You can now create your own clock program based on this program. Press button C to confi...
  • Page 55 Changing an existing clock program 1. Select Menu > Program > Clock prog. > Change. 2. Go to the day for which you want to change the clock program. Press button C to confi rm. 3. Go to the time you want to change. Press button C to confi rm. You can use the button to remove the selected switch time.

  • Page 56: Setting Continuous Temperatures

    5.3 Setting continuous temperatures Instead of the clock program, you can also set the room temperature continuously to a particular value. You can set three different continuous temperatures via Menu > Program: • Day temp.: room temperature during the day, corresponding to the “Continuous day” program.

  • Page 57: Setting The Control Strategy

    5.4 Setting the control strategy The iSense lets you use the room control and/or weather-compensated control strategies in various ways. You can select a control strategy via Menu > Settings > System > Control settings. Specifi c settings for weather-compensated control If you have opted for a weather-compensated control strategy, a number of extra settings are available via Menu >...
  • Page 58 the day. The day temperature limit is relevant when the desired room temperature is higher than the night temperature that has been set via Menu > Program > Night temp. • Night temperature limit: outside temperature above which the central heating is switched off during the night.
  • Page 59 Heating curve – an example Climate point Increased room temperature during the day Desired room temperature of 20ºC during the day Desired room temperature of 15ºC during the night Base point See also see day/night temperature limit 12.4 The settings for the heating curve are highly dependent on the design of the central heating system and the home.

  • Page 60: Setting A Holiday Program

    5.5 Setting a holiday program It can be useful to set a holiday program if you are away from home for some time. This ensures a constant temperature in your home for the period you set. You set the temperature yourself. A holiday program automatically takes effect at 0.00 hours on the start date and ends at 0.00 on the end date.

  • Page 61: Other Settings

    DHW standby: used to indicate when the tap water needs pre-heating. If the tap water is pre- heated, hot water will be available more quickly. • Digital input: to have the iSense carry out tasks from an external module, for example during overtime. •...

  • Page 62: Using The Isense

    6. Using the iSense 6.1 Selecting program You can select one of the following programs via Program in the main display: • Clock prog.: the central heating temperature is controlled by the program you have set. • Day temp.: the temperature remains constant at the day temperature you have set.

  • Page 63: Fireplace Mode

    You can switch on the fi replace mode via the Program button so that the other rooms are still heated. This switches off the built-in room sensor in the iSense. The temperature of the central heating water at that point is then maintained.

  • Page 64: Information

    We advise that you close the radiator valves in the room in which the iSense has been positioned to prevent the room temperature there becoming too high. The controller switches to weather-compensated control if the outside temperature sensor is used.

  • Page 65: Fault Messages

    7.1 Fault messages F200: No connection to outside sensor Fault indication Fault code F200 are lit up. No connection to outside sensor. Display text Solution Check the boiler's connection to the outside temperature sensor. T001014-06-A F203: Faulty connection to boiler Fault indication Fault code F203 is lit up.
  • Page 66 F214: Incorrect room temperature reading Fault indication Fault code F214 is lit up. Room temperature is out of measuring range or sensor is defective. Display text Solution Room temperature reading is incorrect. If the room temperature is between -5ºC and 65ºC, the temperature sensor may be faulty. Contact your installer.
  • Page 67 Consult the iBase manual for this. On the iSense select Menu > Settings > Users > Connection. If this does not solve the problem, look for another location for the iSense and/or iBase or remove “obstacles” that could interfere with the RF signal.
  • Page 68 Water pressure too low Fault indication Current water pressure are lit up. The water pressure in your central heating system is too low. Display text Solution Top up the water in the central heating system. See the documentation for your boiler. T001011-06-A E-code: boiler failure Fault indication...

  • Page 69: Service Message

    Controller batteries fl at Fault indication are lit up. Display text Solution The batteries are almost empty. Replace the three AA batteries. T001016-06-A 7.2 Service message Boiler service required Fault indication Maintenance service type (A, B or C) required. Contact your installer. Display text is lit up.

  • Page 70: Problems And Solutions

    8. Problems and solutions Problem The central heating is coming on too early in the morning. Solution Adjust the Max. pre-heat time setting (see the installation and service manual). The home may well not be up to temperature on time as a result. T001019-06-A Problem The home is not warm on time.
  • Page 71 Problem The house is too warm. Weather-compensated control means that no account is taken of the measured Solution room temperature. Solve the problem in one of the following ways: - Set the radiator thermostat valves correctly. - Reduce the heating curve (see the installation and service manual). - Change the control strategy (see the installation and service manual).
  • Page 72 Problem It takes too long for the tap water to get up to temperature. - Boiler: the DHW standby function may be switched off. Solution In that case the symbol is shown in the display. Control the DHW standby with the DHW standby setting (see the installation and service manual).
  • Page 73 Problem The boiler starts heating the home or the tap water at night even though the controller is set low. Solution - Weather-compensated control (OTC) means that the boiler is controlled by the outside temperature. This can be prevented by adjusting the Heat limit night or selecting another control strategy.
  • Page 74 T001025-06-A Problem The display does not function. Solution iSense Open Therm: Check that the wiring is correct and that the plug for the boiler is in the wall socket. insert (full) batteries. T001026-06-A Problem The backlight for the display does not work.

  • Page 75: Technical Specifi Cations

    Height excluding buttons 96 x 144 x 25 (l x w x h) in mm Power supply iSense OpenTherm Via OpenTherm iSense RF Via batteries or loose 5 V DC adapter Electrical connection iSense OpenTherm OpenTherm communication. Connection for low-voltage wires iSense RF Bi-directional secure communication Batteries 3 x AA batteries.
  • Page 76 The measurement is taken in the boiler and passed to the controller. Outside temperature Consult the boiler documentation regarding the accuracy of the measurement. Set temperature range 5 – 35°C Calibration options Inside and outside temperature sensor: -5 to + 5 in steps of 0.5°C Control Modulating temperature control The control can be optimised Room control Overshoot: maximum 1°C after pre-heating...
  • Page 77 Setting accuracy Temperature: 0.5°C. Clock program: 10 minutes The range of the iSense RF in buildings is generally 30 metres. Wireless range (iSense RF) The range is influenced strongly by the prevailing situation. (see paragraph 3.1) Operation Menu-controlled using push buttons and a push-turn button Installation Directly on the wall using screws or built-in junction box as per standards.

  • Page 78: Appendix: Clock Program Template

    Appendix: clock program template Time Time 00. __ 1 2 ._ _ 01. __ 1 3 ._ _ 02. __ 1 4 ._ _ 03. __ 1 5 ._ _ 04. __ 1 6 ._ _ 05. __ 1 7 ._ _ 06.
  • Page 81 ... 99 2.2 Boutons ........84 5.6 Autres paramètres ..... 100 3. Installation ......... 85 6. Utilisation de l'iSense ..... 101 3.1 Emplacement du thermostat ..85 6.1 Sélection d'un programme ..101 3.2 Installation et raccordement ..87 6.2 Modifi...

  • Page 82: Introduction

    Une description complète de l'iSense de Remeha est disponible dans le manuel d'installation et d'entretien. 2. Présentation L'iSense étant commandé par menus, il est très simple à utiliser et ne comporte que trois boutons. Affichage Menu Programme...

  • Page 83: Affi Chage

    2.1 Affi chage Pictogrammes Heure Température Zone de text du menu Bouton de mode A Bouton de mode B Menu Programme T000060-06-A Pictogrammes les plus importants Les pictogrammes ne sont pas affi chés Programme horloge actif Contrôleur demandant de la chaleur Température journée continue Chaudière de chauffage central allumée pour eau chaude Température nuit continue...

  • Page 84: Boutons

    2.2 Boutons La fonction des boutons A et B dépend de la tâche que vous effectuez. La fonction est indiquée sur l’affi chage, juste au-dessus des boutons. T000059-06-B Le bouton C est un bouton-poussoir tournant. Vous devez appuyer dessus pour confi rmer des choix, tels que des sélections de menu.

  • Page 85: Installation

    L'iSense étant réglé par défaut sur le thermostat d'ambiance, la température intérieure est utilisée pour contrôler le chauffage central. C'est pourquoi il est recommandé de placer l'iSense sur un mur interne de la pièce dans laquelle vous passez le plus de temps : le salon, par exemple.
  • Page 86 Portée sans fi l de l’iSense RF La portée de l’iSense RF à l’intérieur des bâtiments est généralement de 30 mètres.. Remarque Cette valeur est fournie à titre indicatif. La portée réelle du signal RF dépend fortement de l’environnement. Souvenez-vous que le nombre de murs et de plafonds (métalliques ou autres) peut avoir une (forte) infl...

  • Page 87: Installation Et Raccordement

    3.2 Installation et raccordement Vous devez effectuer les opérations suivantes avant d'installer et de raccorder l'iSense : • Régler la chaudière de manière à permettre son raccordement à un thermostat OpenTherm. • Eteindre la chaudière. Consultez la documentation de la chaudière pour cette opération.

  • Page 88: Emplacement De La Sonde Extérieure

    (iSense RF seulement) Placez 3 piles AA dans le thermostat. Celles-ci sont nécessaires au fonctionnement de l’iSense RF. Les programmes paramétrés sont enregistrés si la chaudière ou l'iSense est éteint (même en l'absence de piles). L'iSense RF commence automatiquement à communiquer avec l'iBase.

  • Page 89: Avant La Première Utilisation

    L'iSense est réglé par défaut sur le thermostat d'ambiance. Cela signifi e que la température de départ de l'eau du chauffage central est régulée par la température de la pièce où l'iSense est installé. Un réglage à point de consigne variable de la chaudière est également possible.

  • Page 90: Réglage

    Vous pouvez naturellement adapter le programme horloge à vos propres besoins. Voir Chapitre 5. 5. Réglage 5.1 Trois modes d'utilisation L'iSense a trois modes d'utilisation : • Mode de Base : ce mode exclut l'utilisation de programmes horloge. Il vous permet uniquement de régler manuellement la température sur le thermostat.

  • Page 91: Création Ou Modifi Cation D'un Programme Horloge

    Vous pouvez ajuster le programme horloge par défaut, ou entrer un programme entièrement nouveau. Par défaut, l'iSense commence le préchauffage avant l'heure fi xée, de manière que la pièce atteigne la température souhaitée à l'heure correcte.
  • Page 92 Un exemple de synoptique est proposé ci-dessous : Heure 7:00 9:00 11:00 13:00 15:00 17:00 19:00 21:00 23:00 00:00 T001003-06-A Un modèle de synoptique que vous pourrez utiliser pour votre propre programme horloge fi gure au dos de ce manuel.
  • Page 93 Création d'un nouveau programme horloge 1. Sélectionnez Menu > Programme > Progr. horloge > Nouveau. 2. Sélectionnez un programme initial s'il y a lieu (Daytime home (Journée maison), Midweek home (Semaine maison) ou Weekend home (Week-end maison)). Vous pouvez désormais créer votre propre programme horloge à partir de ce programme. Appuyez sur le bouton C pour confi...
  • Page 94 Modifi cation d'un programme horloge existant 1. Sélectionnez Menu > Programme > Progr. horloge > Modifi er. 2. Accédez à la journée pour laquelle vous souhaitez modifi er le programme horloge. Appuyez sur le bouton C pour confi rmer. 3. Accédez à l'heure que vous souhaitez modifi er. Appuyez sur le bouton C pour confi rmer. Vous pouvez utiliser le bouton Effacer pour supprimer l'heure de commutation sélectionnée.

  • Page 95: Réglage De Températures Continues

    5.3 Réglage de températures continues Au lieu d'utiliser le programme horloge, vous pouvez régler de manière permanente la température ambiante sur une valeur particulière. Vous pouvez défi nir trois températures continues différentes via Menu > Programme : • Temp. jour : température ambiante pendant la journée, correspondant au programme «...

  • Page 96: Paramétrage De La Stratégie De Régulation

    5.4 Paramétrage de la stratégie de régulation L'iSense vous permet d'utiliser des stratégies de régulation fondées sur le thermostat d'ambiance et/ou le point de consigne variable de différentes façons. Vous pouvez sélectionner une stratégie de régulation via Menu > Paramètres > Système >...
  • Page 97 La courbe de chauffe se fonde sur une température extérieure de 20 °C. L'augmentation de la température ambiante décale la courbe de chauffe vers le haut. Le degré du décalage est déterminé par la fonction « RT effect » (Effet RT). •...
  • Page 98 Courbe de chauffe – un exemple Point climatique Température ambiante accrue pendant la journée Température ambiante souhaitée de 20 ºC pendant la journée Température ambiante souhaitée de 15 ºC pendant la nuit Point de base Température extérieure (ºC) T001032-06-A Voir aussi limite de température journée/nuit 12.4 Les réglages de la courbe de chauffe sont largement tributaires de la conception du système de chauffage central et de la maison.

  • Page 99: Paramétrage D'un Programme De Vacances

    5.5 Paramétrage d'un programme de vacances Il peut être utile de paramétrer un programme de vacances si vous vous absentez de chez vous quelque temps. Cela garantit une température constante chez vous pendant la période que vous fi xez. Vous devez défi nir la température vous-même. Un programme de vacances prend effet automatiquement à...

  • Page 100: Autres Paramètres

    Veille ECS : sert à indiquer quand l'eau du robinet a besoin d'être préchauffée. Si l'eau du robinet est préchauffée, l'eau chaude est disponible plus rapidement. • Entrée externe : permet de faire exécuter des tâches par l'iSense à partir d'un module externe, par exemple pendant un dépassement de temps. •...

  • Page 101: Utilisation De L'isense

    6. Utilisation de l'iSense 6.1 Sélection d'un programme Vous pouvez sélectionner l'un des programmes suivants via Program dans l'affi chage principal : • Progr. horloge : la température du chauffage central est régulée par le programme que vous avez défi ni.

  • Page 102: Mode Cheminée

    Appuyez sur le bouton Retour mode auto pour annuler le changement manuel de température. 6.3 Mode Feu ouvert Lorsque la température a atteint le niveau souhaité dans la pièce où se trouve l'iSense, le chauffage central s'éteint. Cette approche peut s'avérer mal choisie si, par exemple, vous avez une cheminée à...

  • Page 103: Informations

    Nous vous conseillons de fermer les robinets des radiateurs de la pièce dans laquelle se trouve l'iSense, pour éviter que la température ambiante n'y devienne trop élevée. Le contrôleur bascule sur le réglage à point de consigne variable si la sonde de température extérieure est utilisée.

  • Page 104: Messages De Défaut

    7.1 Messages de défaut F200 : Pas de connexion à la sonde extérieure Indication du défaut Le code de défaut F200 sont allumés. Texte affiché Pas de connexion à la sonde extérieure. Solution Vérifiez la connexion de la chaudière à la sonde de température extérieure. T001014-06-A F203 : Connexion défectueuse à...
  • Page 105 F214 : Indication incorrecte de la température ambiante Indication du défaut Le code de défaut F214 est allumé. Texte affiché La température de la pièce se trouve hors des limites de la plage de mesure ou la sonde est défectueuse. Solution L'indication de la température ambiante est incorrecte.
  • Page 106 F216 : Pas de connexion avec la station de base (iSense RF seulement)) Indication du défaut Le code de défaut F216 sont allumés. Texte affiché Défaut de communication sans fil. Solution Vérifiez si l'iBase de la chaudière est activé et fonctionne correctement (consultez le manuel de l'émetteur si nécessaire).
  • Page 107 Pression d'eau trop faible Indication du défaut La pression d'eau actuelle sont allumés. Texte affiché La pression d'eau de votre système de chauffage central est trop faible. Solution Ajoutez de l'eau dans le système de chauffage central. Consultez la documentation de votre chaudière. T001011-06-A E-code : défaillance de la chaudière Indication du défaut...

  • Page 108: Message D'entretien

    Piles du contrôleur à plat Indication du défaut sont allumés. Texte affiché Solution Les piles sont pratiquement épuisées. Remplacez les trois piles AA. T001016-06-A 7.2 Message d'entretien Entretien de la chaudière nécessaire Service d'entretien (A, B ou C) nécessaire. Indication du défaut Texte affiché...

  • Page 109: Problèmes Et Solutions

    8. Problèmes et solutions Problème Le chauffage central s'allume trop tôt le matin. Ajustez le Préchauf. max. (voir manuel d'installation et Solution d'entretien). En conséquence, la maison risque de ne pas être à la température voulue à l'heure prévue. T001019-06-A Problème La maison n'est pas chaude à...
  • Page 110 Problème La maison est trop chaude. Avec le réglage à point de consigne variable, la température ambiante mesurée Solution n'est pas prise en compte. Résolvez le problème de l'une des façons suivantes : - Réglez correctement les robinets de radiateur thermostatiques. - Réduisez la courbe de chauffe (voir manuel d'installation et d'entretien).
  • Page 111 Problème L'eau du robinet met trop longtemps à atteindre la température voulue. - Chaudière : la fonction de veille ECS est peut-être désactivée. Solution Dans ce cas, le symbole apparaît sur l'affichage. Réglez la fonction de veille ECS avec le paramètre Accétérateur (voir manuel d'installation et d'entretien).
  • Page 112 Problème La chaudière commence à chauffer la maison ou l'eau du robinet la nuit même si le contrôleur est réglé à un niveau bas. Solution - Avec le réglage à point de consigne variable (EXT), la chaudière est régulée par la température extérieure.
  • Page 113 (voir manuel d'installation et d'entretien). T001025-06-A Problème L'affichage ne fonctionne pas. Solution iSense Open Therm: Assurez-vous que le câblage est correct et que la fiche mâle de la chaudière est fermement enfoncée dans la prise murale. insérer les batteries (chargées). T001026-06-A Problème Le rétroéclairage de l'affichage ne fonctionne pas.

  • Page 114: Caractéristiques Techniques

    Hauteur sans les boutons 96 x 144 x 25 (L x l x h) en mm Alimentation iSense OpenTherm Via OpenTherm iSense RF A piles ou brancher l’adaptateur 5 VCC Raccordement électrique iSense OpenTherm Communication. OpenTherm. Raccordement des fils basse tension iSense RF Communication sécurisée bidirectionnelle...
  • Page 115 La mesure est prise dans la chaudière et transmise au contrôleur. Consultez Température extérieure la documentation de la chaudière au sujet de la précision de la mesure. Plage de réglage 5 – 35 °C de la température Options d’étalonnage Sonde de température intérieure et extérieure : -5 à +5 par incréments de 0,5 °C Régulation Régulation modulante de la température La régulation peut être optimisée Thermostat d’ambiance Dépassement : maximum 1 °C après préchauffage...
  • Page 116 Précision de réglage Température : 0,5 °C. Programme horloge : 10 minutes La portée de l’iSense RF à l’intérieur des bâtiments est généralement de 30 Portée sans fil (iSense RF) mètres.. La portée dépend fortement de la situation (voir paragraphe 3.1)

  • Page 117: Annexe : Modèle De Programme Horloge

    Annexe : modèle de programme horloge Heure Heure 0 0 . _ _ 1 2 . _ _ 0 1 . _ _ 1 3 . _ _ 0 2 . _ _ 1 4 . _ _ 0 3 . _ _ 1 5 .
  • Page 120 5.5 Urlaubsprogramm einstellen ..138 2. Übersicht ..........121 5.6 Sonstige Einstellungen ....139 2.1 Display ......... 122 6. Betrieb des iSense ......140 2.2 Tasten .......... 122 6.1 Programm auswählen ....140 3. Installation ......... 125 6.2 Temperatur vorübergehend 3.1 Installationsort des Regler ..

  • Page 121: Einleitung

    Versionen beziehen, wird dies deutlich hervorgehoben. Eine vollständige Beschreibung des iSense von Remeha fi nden Sie in der Installations- und Wartungsanleitung. 2. Übersicht Der iSense ist menügeführt, deshalb ist die Bedienung sehr einfach: Er besitzt nur drei Tasten. Display Menü Programmwahl...

  • Page 122: Display

    2.1 Display Piktogramme Uhrzeit Temperatur Textfeld- menüs Funktionstaste A Funktionstaste B Menü Programmwahl T000060-06-A Die wichtigsten Piktogramme Piktogramme werden nicht angezeigt Zeitschaltprogramm aktiv Regler fordert Heizung an Ständig Tag Wärmeerzeuger an für Heißwasser Ständig Nacht Wärmeerzeuger an für Zentralheizung Frostschutz Sommerbetrieb Warnsymbole Manuelle Bedienung...

  • Page 123: Tasten

    2.2 Tasten Die Funktionen von Taste A und Taste B hängen davon ab, welche Aufgabe Sie gerade ausführen. Die Funktion wird auf dem Display direkt über den Tasten angezeigt. T000059-06-B Taste C ist eine Dreh- und Drucktaste. Durch Drücken bestätigen Sie eine Auswahl, z. B. von Menüpunkten.

  • Page 124: Installation

    Computern, Mikrowellenherden usw., mindestens 1 Meter beträgt. • Bringen Sie iSense so an, dass ein guter Empfang gewährleistet ist. Dabei müssen Sie berücksichtigen, dass metallhaltige Objekte den Empfang beeinträchtigen. Dazu gehören stahlarmierter Beton, Spiegel und Fenster mit Metallbeschichtung, Isolierfolien usw.
  • Page 125 Kabellose Reichweite des iSense RF Die Reichweite des iSense RF beträgt innerhalb von Gebäuden in der Regel 30 Meter. Hinweis! Hierbei handelt es sich um einen ungefähren Wert. Die tatsächliche Reichweite des RF-Signals hängt stark von den Gegebenheiten vor Ort ab. Bedenken Sie, dass die Anzahl der Wände und Decken (Metall oder andere Baustoffe) den Empfang (erheblich) beeinträchtigen kann.

  • Page 126: Installation Und Anschluss

    3.2 Installation und Anschluss Folgendes muss ausgeführt werden, bevor Sie den iSense installieren und anschließen: • Passen Sie den Kessel so an, dass ein OpenTherm-Thermostat angeschlossen werden kann. • Schalten Sie den Kessel aus. Anweisungen hierzu fi nden Sie in der Dokumentation des Kessels.

  • Page 127: Installationsort Des Außentemperatursensors

    Power verfügen, funktioniert die Hintergrundbeleuchtung des T001042-B iSense auch ohne Batterien. (nur iSense RF) Legen Sie 3 AA-Batterien in den Regler ein. Sie sind für den Betrieb von iSense RF erforderlich. Die eingestellten Programme werden gespeichert, wenn der Kessel oder der iSense ausgeschaltet sind (selbst wenn keine Batterien vorhanden sind).

  • Page 128: Vor Der Ersten Inbetriebnahme

    Zentralheizungswassers anhand der Temperatur geregelt wird, die in dem Raum herrscht, in dem der iSense installiert wurde. Am besten bringen Sie den iSense deshalb an einer Innenwand in dem Raum an, in dem Sie sich am meisten aufhalten, beispielsweise im Wohnzimmer.

  • Page 129: Einstellung

    Das Zeitschaltprogramm können Sie selbstverständlich an Ihre eigenen Wünsche anpassen. Siehe Kapitel 5. 5. Einstellung 5.1 Drei Benutzermodi Der iSense bietet drei Benutzermodi: • Einfach: In diesem Modus wird kein Zeitschaltprogramm verwendet. Sie können die Temperatur am Thermostat nur manuell einstellen.

  • Page 130: Zeitschaltprogramm Erstellen Oder Ändern

    Programm lässt sich für jeden Wochentag gesondert einstellen. Sie können das Standard- Zeitschaltprogramm anpassen oder ein völlig neues Programm eingeben. Der iSense beginnt in der Standardeinstellung bereits vor dem eingestellten Zeitpunkt mit dem Vorwärmen, damit der Raum zum richtigen Zeitpunkt die gewünschte Temperatur hat.
  • Page 131 Eine solche Übersicht kann wie folgt aussehen: Zeit 7:00 9:00 11:00 13:00 15:00 17:00 19:00 21:00 23:00 0:00 T001003-06-A Am Ende dieser Anleitung fi nden Sie eine Vorlage, in die Sie Ihr eigenes Zeitschaltprogramm eintragen können.
  • Page 132 Neues Zeitschaltprogramm erstellen 1. Wählen Sie Menü > Programm > Uhrenprog. > Neu. 2. Wählen Sie ein Ausgangsprogramm „Immer zuhause“, „Mitte der Woche zuhause„, „Am Wochenende zuhause“. Nun können Sie auf Grundlage dieses Programms Ihr eigenes Zeitschaltprogramm erstellen. Drücken Sie zur Bestätigung die Taste C. 3.
  • Page 133 Vorhandenes Zeitschaltprogramm ändern 1. Wählen Sie Menü > Programm > Uhrenprog. > Ändern. 2. Gehen Sie zur Anzeige für den Tag, auf den Sie das Zeitschaltprogramm ändern wollen. Drücken Sie zur Bestätigung die Taste C. 3. Rufen Sie die Schaltzeit auf, die Sie ändern möchten. Drücken Sie zur Bestätigung auf Taste C.

  • Page 134: Konstante Temperaturen Einstellen

    5.3 Konstante Temperaturen einstellen Anstatt das Zeitschaltprogramm zu verwenden, können Sie auch die Raumtemperatur auf einen konstanten Wert einstellen. Über Menü > Programm lassen sich drei unterschiedliche konstante Temperaturen einstellen. • Tagestemperatur: Raumtemperatur tagsüber, gehört zum Programm „Ständig Tag“. • Nachttemperatur: Raumtemperatur bei Nacht, gehört zum Programm „Ständig Nacht“.

  • Page 135: Regelungsstrategie Einstellen

    5.4 Regelungsstrategie einstellen Mit iSense können Sie die Strategien zur Raumtemperatur- bzw. witterungsgeführten Regelung auf verschiedene Weise nutzen. Sie können eine Regelungsstrategie über Menü > Einstellungen > System > Kontrollstrat. auswählen. Spezifi sche Einstellungen für witterungsgeführte Regelung Wenn Sie eine witterungsgeführte Regelungsstrategie gewählt haben, stehen über Menü >...
  • Page 136 • Raumeinfl uss: Ein Faktor, der die Verschiebung der Heizkurve beeinfl usst • Heizgrenze Tag: Außentemperatur, über der die Heizung während des Tages ausgeschaltet wird. „Heizgrenze Tag“ wird angewendet, wenn die gewünschte Raumtemperatur höher als die Nachttemperatur ist, die über Menü > Programm > Nachttemperatur eingestellt wurde. •...
  • Page 137 Heizkurve – ein Beispiel Klima Steigerung der Raumtemperatur am Tage Gewünschte Raumtemperatur am Tage: 20 °C Gewünschte Raumtemperatur Basis nachts: 15 °C Außentemperatur (°C) T001032-06-A Siehe auch „Heizgrenze Tag“/„Heizgrenze Nacht“ 12.4 Die Einstellungen der Heizkurve hängen in starkem Maße von der Konstruktion des Zentralheizungssystems und des Hauses ab.

  • Page 138: Urlaubsprogramm Einstellen

    5.5 Urlaubsprogramm einstellen Wenn Sie längere Zeit nicht zuhause sind, kann es sinnvoll sein, ein Urlaubsprogramm einzustellen. Dieses Programm sorgt während des eingestellten Zeitraums für eine konstante Temperatur im Haus. Die Temperatur stellen Sie selbst ein. Ein Urlaubsprogramm wird automatisch um 0:00 Uhr am Startdatum aktiv und endet um 0:00 Uhr am Enddatum.

  • Page 139: Sonstige Einstellungen

    Wenn das Leitungswasser vorgewärmt ist, steht schneller Warmwasser zur Verfügung. • DIGI input: Über einen digitalen Eingang lassen sich die Aufgaben von iSense mit einem externen Modul steuern, beispielsweise bei Überstunden. • Fünf verschiedene Regelungsstrategien, auf Basis von Raumregelung und/oder witterungsgeführter Regelung.

  • Page 140: Betrieb Des Isense

    6. Betrieb des iSense 6.1 Programm auswählen Über die Option Programm in der Hauptanzeige können Sie eines der folgenden Programme auswählen: • Uhrenprog.: Die Temperatur der Heizung wird nach dem von Ihnen eingestellten Zeitschaltprogramm geregelt. • Tagestemperatur: Die Temperatur bleibt konstant auf der von Ihnen eingestellten Tagestemperatur.

  • Page 141: Funktion Fremdwärme

    Zur Deaktivierung der manuellen Einstellung wählen Sie die Option Fortsetzung Prog. 6.3 Funktion Fremdwärme Erreicht die Temperatur in dem Raum, in dem der iSense montiert ist, den gewünschten Wert, schaltet die Zentralheizung ab. Dieser Fall kann eintreten, wenn ein offener Kamin vorhanden ist oder viele Personen anwesend sind.

  • Page 142: Informationen

    Damit die Raumtemperatur in dem Raum, in dem der iSense montiert ist, nicht zu sehr ansteigt, empfi ehlt es sich, dort die Heizkörperventile zu schließen. Bei Verwendung des Außentemperatursensors schaltet der Regler auf witterungsgeführte Regelung um. 6.4 Informationen Über Menü > Informationen können Sie Betriebsinformationen über die Zentralheizung abrufen, wie zum Beispiel den Wasserdruck im Zentralheizungssystem und verschiedene Temperaturen.

  • Page 143: Fehlermeldungen

    7.1 Fehlermeldungen F200: Keine Verbindung zu Außensensor Fehleranzeige Fehlercode F200 leuchten. Displaytext Keine Verbindung zum Außensensor. Lösung Prüfen Sie die Verbindung des Kessels mit dem Außentemperatursensor. T001014-06-A F203: Fehler in der Verbindung zum Kessel Fehleranzeige Fehlercode F203 leuchtet. Displaytext Kommunikationsfehler. Überprüfen Sie die Verbindung. Lösung Prüfen Sie die Verbindung zum Kessel.
  • Page 144 F214: Fehlerhafte Messung der Raumtemperatur Fehleranzeige Fehlercode F214 leuchtet. Displaytext Raumtemperatur liegt außerhalb des Messbereichs, oder Sensor ist defekt. Lösung Die Messung der Raumtemperatur ist fehlerhaft. Wenn die Raumtemperatur zwischen -5 °C und 65 °C beträgt, ist möglicherweise der Temperatursensor defekt. Benachrichtigen Sie den Installateur.
  • Page 145 Aktivieren Sie den Verbindungsmodus am iBase. Anweisungen hierzu finden Sie in der Dokumentation von iBase. Wählen Sie am iSense Menü > Einstellungen > Benutzer > Verbindung. Wird das Problem dadurch nicht behoben, suchen Sie einen anderen Standort für iSense und/oder iBase, oder entfernen Sie „Hindernisse“, die das HF-Signal...
  • Page 146 Wasserdruck zu niedrig Fehleranzeige Aktueller Wasserdruck leuchten. Displaytext Der Wasserdruck im Zentralheizungssystem ist zu niedrig. Lösung Füllen Sie Wasser im Zentralheizungssystem nach. Weitere Informationen finden Sie in der Dokumentation des Kessels. T001011-06-A E-Code: Kesselfehler Fehleranzeige E-Code leuchtet. Displaytext Kesselfehler. Lesen Sie die Störcodetabelle in der Bedienungsanleitung des Kessels. Lösung Suchen Sie mit Hilfe des E-Codes in der Dokumentation des Zentralheizungskessels nach der Störung.

  • Page 147: Wartungsmeldung

    Batterien im Regler sind leer Fehleranzeige leuchten. Displaytext Lösung Die Batterien sind fast leer. Wechseln Sie die drei AA-Batterien. T001016-06-A 7.2 Wartungsmeldung Service am Kessel erforderlich Fehleranzeige Displaytext Wartungsdienst Typ A, B oder C erforderlich. Benachrichtigen Sie den Installateur. leuchtet. Lösung Wenden Sie sich an den Installateur, um eine Wartung am Zentralheizungskessel ausführen zu lassen.

  • Page 148: Probleme Und Lösung

    8. Probleme und Lösungen Problem Die Zentralheizung springt morgens zu früh an. Lösung Passen Sie die Einstellung „Max. Vorwärmzeit“ an (siehe Installations- und Wartungsanleitung). Unter Umständen ist das Haus dadurch nicht rechtzeitig warm genug. Problem Das Haus ist nicht rechtzeitig warm. Lösung - Drehen Sie das Heizkörperventil beim Aufwärmen des Heizkörpers weiter auf.
  • Page 149 Problem Das Haus ist zu warm. Lösung Witterungsgeführte Regelung bedeutet, dass die gemessene Raumtemperatur nicht berücksichtigt wird. Beheben Sie das Problem mit einer der folgenden Möglichkeiten: - Stellen Sie die Thermostatventile der Heizkörper ordnungsgemäß ein. - Senken Sie die Heizkurve (siehe Installations- und Wartungsanleitung). - Ändern Sie die Regelungsstrategie (siehe Installations- und Wartungsanleitung).
  • Page 150 Problem Es dauert zu lang, bis das Warmwasser heiß wird. Lösung - Kessel: Möglicherweise ist die Warmwasseroptimierung deaktiviert. In diesem Fall wird das Symbol auf dem Display angezeigt. Regeln Sie die Funktion Optimierung mit der Einstellung Optimierung (siehe Installations- und Wartungsanleitung). - Kessel: Möglicherweise wird der Kessel zu spät erhitzt.
  • Page 151 Problem Der Kessel beginnt nachts mit dem Heizen des Hauses oder des Warmwassers, selbst wenn der Regler auf Niedrig eingestellt ist. Lösung - Witterungsgeführte Regelung (AT-Einstellung) bedeutet, dass der Kessel durch die Außentemperatur geregelt wird. Dies kann durch Einstellung der Option Heizgrenze Nacht oder die Wahl einer anderen Regelungsstrategie vermieden werden.
  • Page 152 (siehe Installations- und Wartungsanleitung). T001025-06-A Problem Das Display funktioniert nicht. Lšsung iSense Open Therm Prüfen Sie, ob die Verkabelung intakt ist und der Stecker des Kessels in der Wandsteckdose steckt. Legen Sie (volle) Batterien ein. T001026-06-A Problem Die Hintergrundbeleuchtung des Displays funktioniert nicht.

  • Page 153: Technische Daten

    Höhe ohne Tasten 96 x 144 x 25 (L x B x H) in mm Stromversorgung iSense OpenTherm über OpenTherm iSense RF über Batterien oder einzelnen 5-Volt-Wechselstromadapter Elektrischer Anschluss iSense OpenTherm OpenTherm-Datenübertragung. Anschluss für Niederspannungskabel iSense RF bidirektionale sichere Kommunikation Batterien 3 x AA-Batterien.
  • Page 154 Die Erfassung erfolgt im Kessel und wird an den Regler übermittelt. Angaben Außentemperatur zur Messgenauigkeit finden Sie in der Dokumentation des Kessels. Eingestellter Temperaturbereich 5 – 35 °C Kalibrierungsoptionen Innen- und Außentemperatursensor: -5 bis +5 in Schritten von 0,5 °C Steuerung Modulierende Temperaturregelung Die Regelung kann optimiert werden Raumregelung Überschreitung: maximal 1 °C nach Vorwärmen...
  • Page 155 Einstellungsgenauigkeit Temperatur: 0,5 °C. Zeitschaltprogramm: 10 Minuten Kabelloser Bereich Die Reichweite des iSense RF beträgt innerhalb von Gebäuden in der Regel (iSense RF) 30 Meter. Der Bereich ist je nach Situation unterschiedlich (siehe Absatz 3.1) Betrieb Menügeführt mit Hilfe von Drucktasten und einer Dreh- und Drucktaste Mit Schrauben direkt an der Wand befestigen oder gemäß...

  • Page 156: Anhang: Vorlage Für Zeitschaltprogramm

    Anhang: Vorlage für Zeitschaltprogramm Zeit Zeit 0 0 : _ _ 1 2 : _ _ 0 1 : _ _ 1 3 : _ _ 0 2 : _ _ 1 4 : _ _ 0 3 : _ _ 1 5 : _ _ 0 4 : _ _ 1 6 : _ _...
  • Page 160 120171 - 160209...
