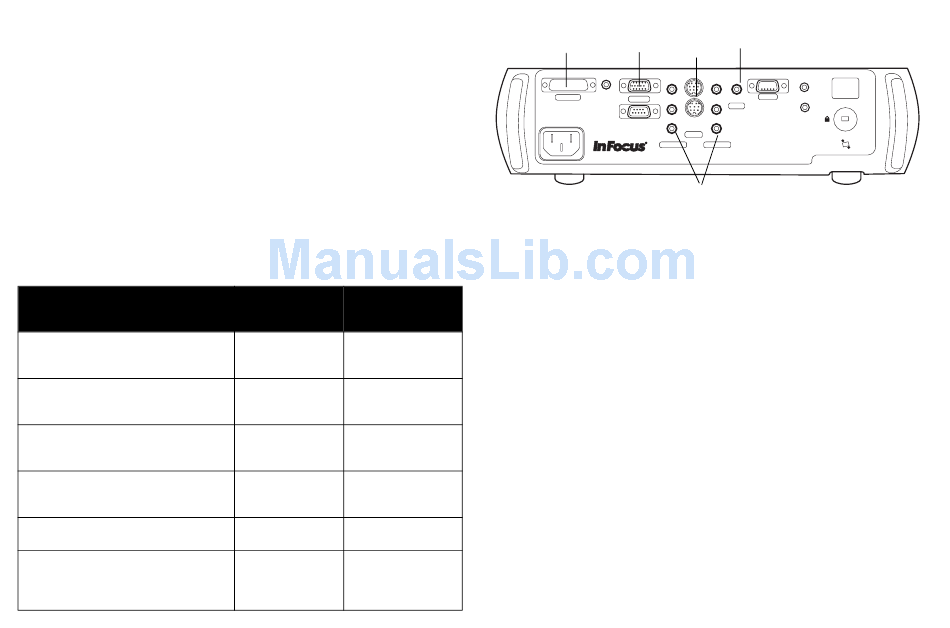

Connexions vidéo
Vous pouvez connecter des magnétoscopes, des lecteurs DVD, des
caméscopes, des appareils photo-numériques, des jeux vidéo, des
récepteurs HDTV et des syntoniseurs TV au projecteur. (Vous ne pouvez
pas connecter directement le câble coaxial qui dessert la réception des
chaînes câblées ou satellite dans votre résidence, le signal doit d'abord
transiter par un syntoniseur. Des exemples de syntoniseurs sont les boîtiers
de décodage numériques, les magnétoscopes, les vidéoscopes numériques
et les boîtiers de coffrets de réception de télévision par satellite. On peut
affirmer que tout appareil capable de changer de chaîne est un syntoniseur.
Le son doit être assurés par vos haut-parleurs personnels car le projecteur
ne possède pas de commandes audio distinctes. Si le matériel utilisé dispose
de plusieurs sorties, sélectionnez celle qui offre la qualité optimale. Les
modes composant vidéo, DVI et RGB (M1, HD15) proposent la meilleure
qualité, suivi par le mode S-vidéo, puis vidéo composite
Tableau 1: Connexions vidéo
Signal d'entrée
Télédiffusion standard (hors HDTV),
câble, câble numérique, télévision par
satellite, télévision en direct
HDTV
DVD
Magnétoscope
Caméra vidéo
Jeu vidéo
.
Etiquette de
connexion sur le
Connecteur projecteur
Composant vidéo Composant 3, 6
S-vidéo S-vidéo 4, 5
Vidéo composite Vidéo 7
Composant vidéo Composant 3, 6
VESA VESA 2
DVI M1-DA 1
Composant vidéo Composant 3, 6
S-vidéo S-vidéo 4, 5
Vidéo composite Vidéo 7
Vidéo composite Vidéo 7
S-vidéo S-vidéo 4, 5
Composant vidéo Composant 3, 6
Vidéo composite Vidéo 7
S-vidéo S-vidéo 4, 5
VESA VESA 2
Vidéo composite Vidéo 7
S-vidéo S-vidéo 4, 5
Composant vidéo Composant 3, 6
M1-DA
VESA
IR in
M1-DA 1
vesa
2
serial control
Pour une liste complète des sources compatibles, reportez-vous à la page 35
de l'annexe.
