Raccordement d'un appareil vidéo
Si l'appareil vidéo dispose de plusieurs sorties, sélectionnez celle qui offre la
qualité optimale. Le mode vidéo DVI propose la meilleure qualité, suivi par
les modes composant vidéo, S-vidéo, puis vidéo composite.
Si l'appareil vidéo utilise des connecteurs de câble de composant , branchez
les connecteurs verts du câble, dans le connecteur vert de sortie composant
sur l'appareil vidéo et dans le connecteur vert de composant (repéré par
« Y ») sur le projecteur. Branchez les connecteurs bleus de câble de com-
posant dans le connecteur bleu de sortie composant sur l'appareil vidéo et
dans le connecteur bleu de composant (repéré par « Pb ») sur le projecteur.
Branchez les connecteurs rouges de câble de composant dans le connecteur
rouge de sortie composant sur l'appareil vidéo et dans le connecteur rouge
de composant (repéré par « Pr ») sur le projecteur.
Si l'appareil vidéo utilise un connecteur S-vidéo rond à quatre broches,
branchez un câble S-vidéo dans le connecteur S-vidéo de l'appareil vidéo et
dans le connecteur S-vidéo du projecteur.
Si l'appareil vidéo utilise un connecteur vidéo composite jaune, branchez un
connecteur jaune de câble vidéo composite dans la prise de sortie vidéo de
l'appareil vidéo. Branchez l'autre connecteur jaune dans le connecteur
Video jaune sur le projecteur.
Si l'appareil vidéo utilise un connecteur DVI, branchez un câble M1-D dans
la prise de sortie vidéo de l'appareil vidéo. Branchez l'autre connecteur dans
le connecteur M1-DA sur le projecteur.
Si l'appareil vidéo utilise un connecteur VESA, branchez un câble VESA
dans la prise de sortie vidéo de l'appareil vidéo. Branchez l'autre connecteur
dans le connecteur VESA sur le projecteur.
Branchement du câble d'alimentation
Branchez le câble d'alimentation au connecteur situé à l'arrière du
projecteur et dans la prise de courant. Le voyant d'alimentation du clavier
s'allume en vert.
REMARQUE : Utilisez toujours le câble d'alimentation qui accompagne le
projecteur.

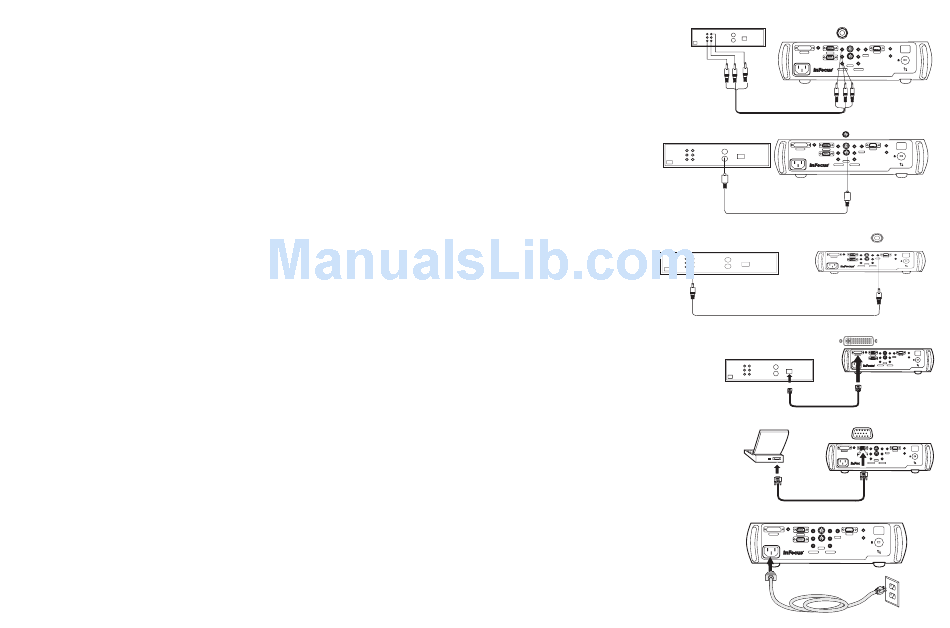

branchez le câble de composant
branchez le câble S-vidéo
branchez le câble
vidéo composite
branchez le câble M1-D
branchez le câble VESA
branchez le câble d'alimentation
