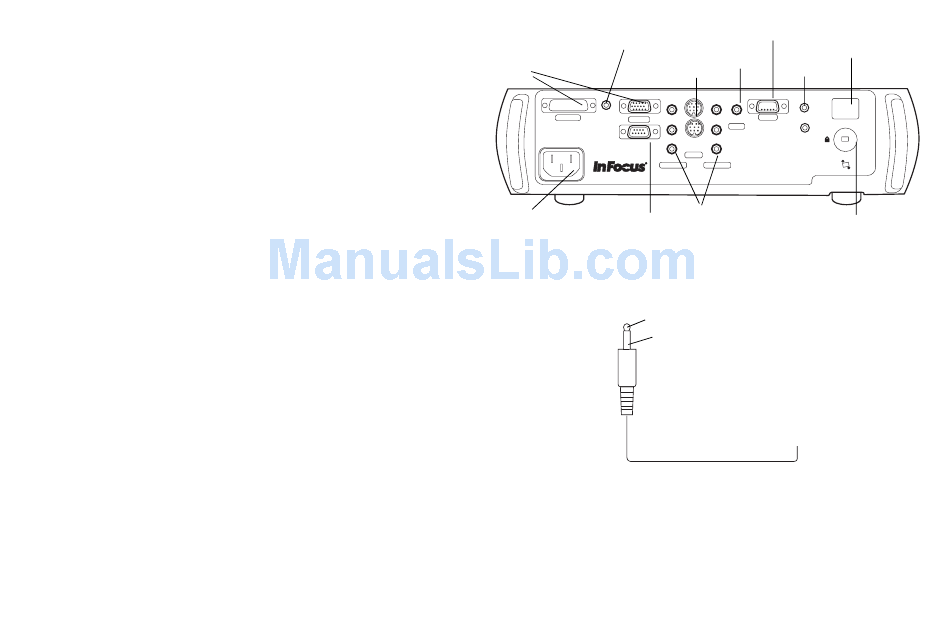

Panneau de connexion

Le projecteur est muni de huit connecteurs vidéo distincts :
• deux RCA rouge-vert-bleu (composant SD/ED/HD)
• deux s-vidéos
• un composite RCA
• un M1-DA (HD, RGBHV, composant HD, DVI et ordinateur)
• un VESA (HD, RGBHV, composant HD et ordinateur)
• un D5 (composant SD/ED/HD, RGB SCART)
Il possède également une entrée de mini-prise pour connecter un répéteur
IR compatible Xantech ou Nile et un connecteur RS-232 pour une
commande de type série. Les spécifications de l'interface ligne par ligne
(CLI) et des commandes sont indiquées dans l'annexe à partir de la page 37.
Deux déclenchements de mini-jack de 3,5 mm fournit un courant de
12 volts. Le déclenchement 1 fournit une sortie constante lorsque le
projecteur est en marche. Par exemple, si l'écran de projection est raccordé
au déclenchement 1, quand vous mettez le projecteur en marche, l'écran se
baisse. Quand vous l'éteignez, l'écran reprend sa position de rangement. Le
déclenchement 2 fournit un déclenchement de la taille 4:3. Quand vous
sélectionnez 4:3 dans le menu Taille de l'écran ou à partir du bouton Resize
(redimensionnner), un signal 12 volts est envoyé après cinq secondes.
Utilisez ce déclenchement pour les écrans à la taille 4:3. Quand vous
revenez à la taille 16:9, la toile s'ouvre pour faire apparaître l'écran complet.
Pour plus de détails sur les différents types de connecteur et leurs entrées,
voir page 35.
entrée IR
vidéo/ordinateur 1 et 2
IR in
M1-DA 1
vesa 2
serial control
prise d'alimentation
connecteur
série
+ 12 v
Prise mono de
3,5 mm pour
un branchement
de 12 volts
vers le relais d'écran (voir le fabricant de l'écran
pour plus de détails)
5
vidéo D5
circuits
vidéo
déclencheurs
s-vidéo
12 v
1
Y Y
trigger 1
D5 8
2
Pb Pb 7
video
trigger 2
Pr Pr
4
5
s-video
3 6
component
component
composant vidéo
terre
récepteur
de télécommande
verrou
